Części do kuchni Amica HKS74213, oznaczonej również kodem wyrobu 51734 i typem 22C(G)3.334TaDSr, obejmują podzespoły piekarnika elektrycznego oraz płyty ceramicznej. Przed zakupem ustal, czy problem dotyczy grzałki, pola grzejnego, regulatora, programatora czy elementów drzwi, a zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Części do kuchni Amica HKS74213 — od objawu do właściwego podzespołu
Amica HKS74213 o kodzie wyrobu 51734 łączy piekarnik elektryczny z płytą ceramiczną. W urządzeniu występują niezależne obwody grzejne i sterujące, dlatego sprawna płyta nie potwierdza sprawności piekarnika — i odwrotnie. Przed zamówieniem części warto określić, której funkcji dotyczy problem i w jakich ustawieniach dokładnie się pojawia.
Piekarnik nie grzeje — co sprawdzić przed zakupem części?
Jeżeli nie działa żadna funkcja piekarnika, zacznij od sprawdzenia ustawienia zegara. Po przerwie w zasilaniu migający lub nieustawiony programator może blokować uruchomienie grzania. W tym modelu stosowany jest programator typu Ta, montowany w przednim panelu. Sam brak grzania nie oznacza jednak, że programator jest uszkodzony.
Dalsza kolejność zależy od objawu:
| Objaw | Możliwe przyczyny | Jak zawęzić diagnozę |
| Nie działa grzanie, oświetlenie ani wentylator | nieustawiony lub uszkodzony programator, brak zasilania obwodu piekarnika, uszkodzony przełącznik funkcji albo połączenie | Ustaw zegar i tryb ręczny. Jeżeli panel działa, lecz wszystkie odbiorniki piekarnika pozostają wyłączone, trzeba skontrolować tor zasilania i styki sterujące. |
| Nie działa tylko jeden sposób grzania | odpowiednia grzałka, przełącznik funkcji, konektor lub przewód | Porównaj działanie grzania góra–dół, grilla i termoobiegu. Sprawność jednej funkcji wskazuje, że zasilanie główne i część sterowania działają. |

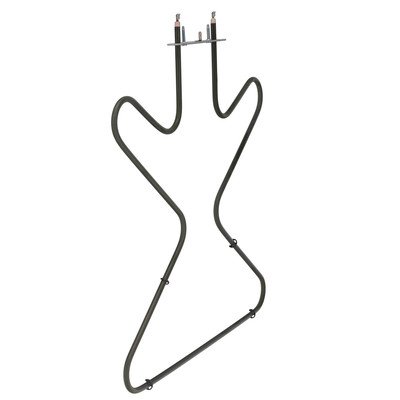

| Góra potrawy się rumieni, ale spód pozostaje blady | grzałka dolna lub jej zasilanie | Po odłączeniu urządzenia zbadaj odseparowaną grzałkę dolną oraz połączenia przy jej zaciskach. |
| Wentylator termoobiegu obraca się, lecz nie ma ciepła | grzałka pierścieniowa albo jej obwód | Obracający się wentylator potwierdza pracę silnika, ale nie sprawność grzałki umieszczonej wokół niego. |
| Piekarnik grzeje za słabo lub nierówno | jedna z grzałek, termostat, przełącznik funkcji, wentylator, uszczelka lub zawiasy | Najpierw ustal, czy problem występuje na wszystkich programach. Skontroluj także domykanie drzwi i stan uszczelki. |
| Wyłącznik różnicowoprądowy reaguje po uruchomieniu grzania | upływ prądu z grzałki, uszkodzony przewód, zawilgocenie lub uszkodzenie izolacji | Nie włączaj urządzenia ponownie w celu kolejnych prób. Potrzebny jest pomiar rezystancji izolacji poszczególnych obwodów odpowiednim miernikiem. |
Jak sprawdzić grzałkę piekarnika?
Przed pomiarem urządzenie musi być odłączone od wszystkich torów zasilania, a brak napięcia potwierdzony odpowiednim przyrządem. Z badanego elementu należy zdjąć co najmniej przewody wpływające na wynik, wcześniej dokumentując ich położenie.
Multimetr ustawiony na pomiar rezystancji pozwala sprawdzić ciągłość spirali grzejnej. Wynik wskazujący przerwę oznacza uszkodzenie obwodu grzałki. Otrzymanie skończonej rezystancji nie potwierdza jednak pełnej sprawności: element może mieć upływ do metalowej osłony albo ujawniać usterkę dopiero po rozgrzaniu.
Pomiar między każdym zaciskiem a metalową osłoną wykonany zwykłym multimetrem może wykazać wyraźne zwarcie, ale nie zastępuje badania rezystancji izolacji miernikiem przeznaczonym do tego celu. Jest to szczególnie ważne, gdy zabezpieczenie różnicowoprądowe wyłącza zasilanie po kilku minutach pracy.
Pomiary izolacji, diagnostyka pod napięciem i sprawdzanie wielofazowego zasilania wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Grzałka czy termostat?
Jeżeli jedna funkcja nie grzeje, a pozostałe działają, bardziej uzasadnione jest sprawdzenie przypisanej do niej grzałki i styków przełącznika. Gdy wszystkie grzałki włączają się, lecz temperatura wyraźnie odbiega od nastawy na różnych programach, podejrzenie można skierować na termostat lub jego kapilarę.
Temperaturę oceniaj termometrem przeznaczonym do piekarnika po ustabilizowaniu pracy, a nie na podstawie chwilowego włączenia lampki kontrolnej. Termostat cyklicznie załącza i rozłącza grzanie, więc pojedynczy odczyt nie rozstrzyga o jego sprawności. Trzeba również wykluczyć ucieczkę ciepła przez niedomknięte drzwi.
Jedno pole ceramiczne nie grzeje lub pracuje tylko na maksimum
W płycie ceramicznej problem może dotyczyć samego pola, regulatora energii albo połączeń między nimi. Sposób zachowania pomaga rozróżnić te usterki:
- pole nie grzeje na żadnym ustawieniu — możliwa jest przerwa w elemencie grzejnym, wypalony konektor albo uszkodzony regulator;
- jedna strefa pola wieloobwodowego nie działa — należy sprawdzić osobno sekcje elementu grzejnego oraz styki odpowiedzialne za dołączanie dodatkowego obwodu;
- pole grzeje na pełnej mocy niezależnie od położenia pokrętła — podejrzany jest regulator energii ze sklejonymi lub uszkodzonymi stykami;
- pole pracuje prawidłowo na najwyższym ustawieniu, ale zanika na części zakresu — sprawny element grzejny kieruje diagnostykę w stronę regulatora i jego połączeń.
Po odłączeniu przewodów można sprawdzić ciągłość poszczególnych sekcji pola ceramicznego. Nie należy jednak podawać jednej uniwersalnej rezystancji: zależy ona od mocy i budowy konkretnego pola. W elementach dwuobwodowych trzeba prawidłowo zidentyfikować zaciski obu sekcji według oznaczeń części lub schematu urządzenia.
Nie oceniaj pola wyłącznie po tym, że nie świeci stale na czerwono. Regulator energii steruje mocą przez okresowe włączanie i wyłączanie zasilania, dlatego cykliczna praca jest normalna. Nieprawidłowością jest brak regulacji, brak jednej sekcji albo brak grzania mimo poprawnego sterowania.
Drzwi, szyby, uszczelka i zawiasy
Opadające drzwi, nierówna szczelina przy froncie albo możliwość łatwego wysunięcia kartki spomiędzy uszczelki i drzwi mogą wskazywać na zużycie zawiasów, nieprawidłowe osadzenie drzwi lub odkształcenie uszczelki. Nieszczelność może wydłużać nagrzewanie i pogarszać wypiekanie, ale nie tłumaczy całkowitego braku zasilania grzałek.
Przy wymianie szyby trzeba rozróżnić szybę zewnętrzną od wewnętrznej oraz sprawdzić jej wymiary, wykończenie, rozmieszczenie mocowań i współpracujące zawieszenia. Podobny wygląd frontu nie gwarantuje zgodności. Pękniętej, wyszczerbionej lub luźno zamocowanej szyby nie należy dalej nagrzewać.
Zawiasy drzwi są silnie naprężone. Przed wyjęciem drzwi należy zabezpieczyć blokady zawiasów zgodnie z konstrukcją urządzenia, a podczas wymiany nie zwalniać sprężyny poza jej prawidłowym położeniem montażowym. Po złożeniu sprawdź równomierne domykanie, położenie uszczelki i stabilność wszystkich szyb.
Dostęp do podzespołów i wymiana
Grzałka górna jest zamocowana w górnej części komory, natomiast jej przyłącza znajdują się za tylną osłoną urządzenia. Grzałka dolna pracuje pod dnem komory i również wymaga dostępu od strony obudowy. Grzałkę termoobiegu znajdziesz za osłoną wentylatora wewnątrz komory, a jej zaciski są dostępne po zdjęciu tylnej osłony.
Przełącznik funkcji, termostat, programator i regulatory pól znajdują się za przednim panelem sterowania. Przed wypięciem konektorów wykonaj czytelne zdjęcia i oznacz przewody. Nie przekładaj połączeń według koloru izolacji ani wyglądu sąsiedniego regulatora — funkcje zacisków mogą się różnić.
Typowa kolejność prac obejmuje:
- Odłączenie wszystkich torów zasilania i potwierdzenie braku napięcia.
- Wysunięcie zespołu z zabudowy bez naprężania przewodów płyty i piekarnika.
- Zdjęcie osłony zapewniającej dostęp do danego podzespołu.
- Udokumentowanie połączeń, odpięcie przewodów i wykonanie pomiarów elementu poza obwodem.
- Porównanie numeru, parametrów, mocowań i zacisków nowej części.
- Kontrolę przewodów, konektorów oraz izolacji przed ponownym montażem.
- Sprawdzenie każdej naprawianej funkcji i prawidłowego działania zabezpieczeń.
Nie uruchamiaj urządzenia ze zdjętymi osłonami. Nie mostkuj programatora, termostatu ani zabezpieczeń termicznych w celu stałej eksploatacji.
Jak dobrać część do Amica HKS74213?
Szukając części do Amica HKS74213, przygotuj trzy dane z tabliczki znamionowej:
- pełny model: HKS74213 lub oznaczenie typu 22C(G)3.334TaDSr;
- kod wyrobu 51734;
- pełny 14-cyfrowy numer fabryczny.
Kod 51734 pozwala odróżnić tę wersję od podobnie nazwanych urządzeń, na przykład HKT74213 o innym kodzie wyrobu. Numer fabryczny może dodatkowo wskazywać serię produkcyjną i zastosowane zmiany wykonania.
Przy grzałkach porównaj numer katalogowy, typ, moc, napięcie, kształt kołnierza, rozstaw mocowań oraz układ zacisków. Przy polach ceramicznych liczą się średnica lub wymiary, liczba obwodów, moc sekcji, uchwyty i położenie przyłączy. W przypadku programatora, przełącznika i regulatora potrzebna jest zgodność katalogowa — identyczna obudowa lub liczba konektorów nie potwierdza takiego samego układu styków.
Jeżeli tabliczka jest nieczytelna, nie dobieraj części wyłącznie ze zdjęcia. Odczytaj oznaczenia ze starego elementu i zestaw je z kodem wyrobu oraz numerem fabrycznym urządzenia. Szerszy wybór grup podzespołów znajdziesz także w kategorii piekarnik elektryczny Amica.
FAQ — części do Amica HKS74213
Dlaczego piekarnik nie grzeje, chociaż płyta ceramiczna działa?
Płyta i piekarnik mają odrębne obwody wykonawcze. Sprawdź ustawienie zegara, działanie oświetlenia i wentylatora oraz poszczególne programy grzania. Przyczyną może być programator, przełącznik funkcji, termostat, grzałka albo połączenie w obwodzie piekarnika.
Czy migający zegar może blokować piekarnik?
Tak. Po zaniku zasilania programator może wymagać ustawienia aktualnej godziny lub trybu ręcznego. Jeżeli po prawidłowym ustawieniu piekarnik nadal nie reaguje, potrzebna jest diagnostyka programatora i dalszego toru zasilania.
Jak sprawdzić, czy dolna grzałka jest spalona?
Po odłączeniu zasilania i przewodów grzałki zmierz jej rezystancję. Przerwa oznacza uszkodzenie spirali. Sprawdź też izolację względem metalowej osłony, ponieważ grzałka z zachowaną ciągłością może powodować zadziałanie zabezpieczenia różnicowoprądowego.
Dlaczego pole ceramiczne grzeje bez regulacji?
Jeżeli element nagrzewa się, ale nie przechodzi w cykle pracy i stale pobiera pełną moc, możliwe jest uszkodzenie regulatora energii. Przed jego wymianą trzeba potwierdzić objaw i sprawdzić stan przewodów oraz zacisków.
Czy część do HKT74213 pasuje również do HKS74213?
Nie można tego zakładać na podstawie podobnej nazwy. HKS74213 ma kod wyrobu 51734, natomiast podobnie oznaczone urządzenie może mieć inny kod i odmienne podzespoły. Zgodność trzeba potwierdzić dla konkretnego numeru części.
Jakie dane są potrzebne do pewnego doboru części?
Przygotuj model, kod wyrobu 51734 i 14-cyfrowy numer fabryczny. Dodatkowo odczytaj numer starej części oraz porównaj parametry, mocowania i złącza istotne dla danego podzespołu.
