54088 - 2014CF3.334ETsKDHaQXSp kuchnia
Części do kuchni Amica 54088 – 2014CF3.334ETsKDHaQXSp obejmują podzespoły płyty ceramicznej, piekarnika, sterowania i drzwi. Brak grzania może wynikać nie tylko z uszkodzonej grzałki lub pola, lecz także z regulatora, przełącznika, programatora albo połączeń. Przed zakupem porównaj model, kod wyrobu 54088 i 14-cyfrowy numer fabryczny.
Jak zbudowany jest zestaw Amica 54088
Amica 54088 – 2014CF3.334ETsKDHaQXSp jest zestawem do zabudowy, w którym płyta ceramiczna współpracuje z panelem sterującym piekarnika. W urządzeniu zastosowano pola jedno- i dwustrefowe, w tym poszerzone pole do brytfanny. Piekarnik ma oddzielne grzejniki dolny i górny, opiekacz, grzejnik termoobiegu, wentylator obiegu powietrza, wentylator chłodzący oraz elektroniczny programator.
Ta budowa ma znaczenie podczas diagnostyki. Awaria jednego pola nie musi mieć związku z piekarnikiem, ale brak działania kilku odbiorników może wskazywać na wspólne zasilanie, wypalone połączenie, przełącznik funkcji lub nieprawidłowe połączenie między płytą a panelem piekarnika.
Od objawu do właściwej części
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Piekarnik nie uruchamia grzania po zaniku prądu | Nieustawiony zegar, brak zasilania, programator, przełącznik funkcji | Jeśli wyświetlacz pulsuje i wskazuje 0:00, najpierw ustaw aktualny czas. W tym modelu brak nastawy zegara blokuje pracę piekarnika. |
| Nie działa tylko jeden sposób grzania | Odpowiednia grzałka, styki selektora, konektor lub przewód | Porównaj tryb góra–dół, grzanie dolne, grill i termoobieg. Ustal, który element nie pracuje, zamiast wymieniać wszystkie grzałki. |
| Piekarnik grzeje zbyt słabo lub nierówno | Grzałka, regulator temperatury, przełącznik funkcji, nieszczelne drzwi | Sprawdź osobno funkcje grzania, ułożenie uszczelki i domykanie drzwi. Temperaturę oceniaj termometrem po rozgrzaniu i kilku cyklach regulatora. |
| Piekarnik grzeje bez przerwy lub znacznie przekracza nastawę | Regulator temperatury z kapilarą, jego mocowanie albo sklejone styki przełącznika | Wyłącz urządzenie. Sama świecąca lampka termoregulatora nie rozstrzyga, który element jest uszkodzony. Potrzebna jest kontrola regulatora i obwodu sterowania. |
| Jedno pole płyty nie grzeje | Płytka grzejna, regulator mocy, przewody lub konektory | Sprawdź, czy problem dotyczy całego pola, czy tylko dodatkowego pierścienia. Działający środek i niedziałająca strefa zewnętrzna zawężają podejrzenie do zewnętrznego obwodu i jego załączania. |
| Pole grzeje wyłącznie z pełną mocą albo nie reaguje na położenie pokrętła | Regulator energii lub błędne połączenie przewodów | Obejrzyj regulator i złącza pod kątem przegrzania. Nie zakładaj od razu uszkodzenia pola, jeżeli ono wytwarza ciepło. |
| Wyłącznik różnicowoprądowy zadziała po rozpoczęciu lub po kilku minutach grzania | Upływność grzałki, uszkodzona izolacja przewodu, zawilgocenie lub inny odbiornik | Zanotuj funkcję, na której występuje problem. Nie uruchamiaj wielokrotnie urządzenia i nie odłączaj przewodu ochronnego w celu „próby”. |
| Drzwi opadają, nie domykają się lub szyba jest uszkodzona | Zawias, obsada, uszczelka, szyba, dystans albo listwa drzwi | Sprawdź obie strony drzwi, położenie blokad zawiasów i sposób osadzenia szyb. Części lewe i prawe oraz dystanse mogą się różnić. |
Jeśli nie działa cały zestaw, zacznij od instalacji zasilającej i zabezpieczeń. Jeżeli płyta działa, a piekarnik nie grzeje, sprawdź zegar i funkcje piekarnika. Gdy nie pracuje tylko jedno pole lub jeden tryb grzania, usterki należy szukać w jego indywidualnym obwodzie.
Jak sprawdzić grzałkę piekarnika
Po odłączeniu urządzenia od instalacji i potwierdzeniu braku napięcia odłącz od badanego elementu przynajmniej jeden konektor. Pomiar wykonany bez odseparowania grzałki może obejmować równoległe obwody i prowadzić do błędnej interpretacji.
- Obejrzyj płaszcz grzałki, zaciski oraz przewody. Pęknięcie, miejscowe nadtopienie, ślad łuku elektrycznego lub zwęglony konektor są podstawą do naprawy połączenia albo wymiany elementu.
- Zmierz rezystancję pomiędzy zaciskami roboczymi. Wynik OL lub brak ciągłości wskazuje na przerwany element. Skończona rezystancja potwierdza jedynie ciągłość obwodu.
- Jeżeli znasz znamionową moc konkretnej grzałki, wynik można orientacyjnie porównać z wartością wynikającą z zależności R = U²/P. Trzeba uwzględnić tolerancję elementu, temperaturę pomiaru i konstrukcję grzałki wielosekcyjnej.
- Sprawdzenie rezystancji do metalowej osłony zwykłym multimetrem może ujawnić wyraźne zwarcie, ale nie potwierdza prawidłowego stanu izolacji. Upływność bywa widoczna dopiero przy napięciu probierczym albo po nagrzaniu.
Pomiar rezystancji izolacji odpowiednim miernikiem, diagnostyka pod napięciem i ingerencja w instalację 230/400 V są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia i właściwych narzędzi.
Jak odróżnić grzałkę od regulatora i przełącznika funkcji
Uszkodzona grzałka zwykle eliminuje funkcję korzystającą z danego elementu. Przykładowo piekarnik może działać na termoobiegu, ale nie dopiekać od spodu, jeśli obwód grzejnika dolnego jest przerwany.
Uszkodzony przełącznik funkcji może powodować brak kilku funkcji, niestabilne działanie podczas poruszania pokrętłem, grzanie niezgodne z symbolem programu lub przegrzewanie złączy. Przed odłączeniem przewodów należy udokumentować ich rozmieszczenie. Podobna liczba pinów nie oznacza jednak zgodności przełączników – różnić się może wewnętrzna sekwencja łączeń.
Niesprawny regulator temperatury należy podejrzewać, gdy wszystkie grzałki potrafią pracować, ale piekarnik wyraźnie nie osiąga nastawy, przegrzewa się albo nie cyklicznie wyłącza grzania. Test termometrem wykonuj w pustej komorze, po wstępnym nagrzaniu i przez kilka cykli. Jednorazowy odczyt tuż po zapaleniu lub zgaśnięciu lampki jest niewystarczający, ponieważ temperatura naturalnie oscyluje wokół nastawy.
Przy regulatorze z kapilarą sprawdza się również, czy cienka rurka czujnika nie jest załamana, rozszczelniona lub wysunięta z uchwytu w komorze. Kapilary nie wolno ostro zginać ani skracać.
Diagnostyka pól ceramicznych
Pole ceramiczne należy oceniać razem z regulatorem mocy i przewodami. Jeżeli nie grzeje żadna część danego pola, po bezpiecznym odłączeniu i odseparowaniu przewodów można zbadać ciągłość jego obwodów. Przerwa w jednym z obwodów pola dwustrefowego może pozostawić sprawną tylko strefę wewnętrzną albo zewnętrzną.
Brak regulacji mocy przy zachowanym grzaniu bardziej wskazuje na regulator niż na samą płytkę grzejną. Z kolei świecenie wskaźnika ciepła resztkowego nie potwierdza, że pole jest zasilane prawidłowo – wskaźnik informuje o temperaturze powierzchni, a nie o sprawności wszystkich torów pola.
Nie podawaj napięcia bezpośrednio na wymontowane pole i nie mostkuj regulatora. Pomiar napięcia na pracującym zestawie wymaga dostępu do odsłoniętych obwodów sieciowych i powinien być wykonywany tylko przez przygotowanego technika według schematu danego wykonania.
Dostęp do podzespołów i wymiana
Zestaw jest urządzeniem do zabudowy. Piekarnik jest mocowany do mebla od frontu, a wiązki płyty ceramicznej łączą się z odpowiednimi gniazdami panelu piekarnika. Przed wysunięciem zespołu trzeba odłączyć wszystkie bieguny zasilania, potwierdzić brak napięcia i zabezpieczyć ciężki piekarnik przed upadkiem. Nie wolno ciągnąć urządzenia za przewody ani opierać go na otwartych drzwiach.

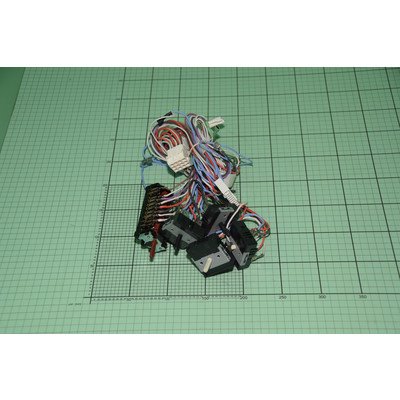

Dostęp do regulatorów pól, przełącznika funkcji, termoregulatora i programatora uzyskuje się po wysunięciu piekarnika oraz zdjęciu odpowiednich osłon panelu. Przed rozłączeniem wielopinowych wiązek wykonaj wyraźne zdjęcia i oznacz złącza. Nadpalony konektor trzeba wymienić razem z uszkodzonym zakończeniem przewodu; samo oczyszczenie luźnego styku może doprowadzić do ponownego przegrzania nowej części.
Grzałki piekarnika mają różne drogi dostępu. Element górny jest widoczny w komorze, grzejnik termoobiegu znajduje się za tylną osłoną, natomiast dolny pracuje pod dnem komory. Nie wyrywaj konektorów przez otwór montażowy – przewód może wsunąć się za izolację.
Drzwi tego wykonania można wyjąć po otwarciu i uniesieniu blokad obu zawiasów. Następnie drzwi lekko się domyka, unosi i wysuwa do przodu. Po montażu blokady trzeba całkowicie opuścić. Przy rozbieraniu pakietu szyb należy zachować kolejność, położenie dystansów i orientację szkła; podnoszenie szyby zamiast wysuwania jej z dolnego mocowania może uszkodzić uchwyty.
Po naprawie sprawdź mocowanie przewodów, ciągłość obwodu ochronnego, swobodę wentylatorów, domykanie drzwi i działanie każdej funkcji osobno. Podłączenie zestawu do instalacji oraz pomiary ochronne powinien wykonać uprawniony instalator.
Jak dobrać część do Amica 54088
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- model lub typ: 2014CF3.334ETsKDHaQXSp,
- kod wyrobu: 54088,
- pełny 14-cyfrowy numer fabryczny.
Sam wygląd części lub oznaczenie 2014CF3.334 nie wystarcza. Warianty mogą różnić się liczbą i sekwencją styków przełącznika, wykonaniem termoregulatora, układem złączy, mocą i kształtem pola, szybami, dystansami oraz detalami panelu. Szczególnie przy wiązkach, przełącznikach i elementach drzwi należy potwierdzić numer katalogowy w dokumentacji dla pełnego numeru fabrycznego.
Dla grzałek i pól porównaj moc, napięcie, wymiary, rozstaw mocowań, liczbę obwodów oraz rozmieszczenie zacisków. Dla szyb sprawdź warstwę pakietu, wymiary, wycięcia, nadruk i sposób mocowania. Przy pokrętłach znaczenie ma kształt osi i pozycja oznaczeń, a przy regulatorze temperatury także zakres pracy, długość kapilary i układ styków.
Jeżeli oznaczenie na tabliczce jest nieczytelne, przygotuj jej zdjęcie oraz fotografie starej części z numerami, złączami i mocowaniami. Pozostałe części do tej grupy urządzeń znajdziesz w kategorii piekarników elektrycznych Amica, jednak zgodność zawsze trzeba potwierdzić dla kodu 54088 i numeru fabrycznego.
FAQ – części do kuchni Amica 54088
Dlaczego piekarnik nie grzeje, chociaż wyświetlacz działa?
Po przerwie w zasilaniu najpierw ustaw aktualny czas – pulsujące 0:00 blokuje uruchomienie piekarnika w tym modelu. Jeśli zegar jest ustawiony, porównaj działanie poszczególnych funkcji. Brak jednego trybu kieruje diagnostykę w stronę odpowiedniej grzałki lub styków selektora; brak wszystkich trybów wymaga sprawdzenia wspólnego toru sterowania i zasilania.
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Nie. Potwierdza głównie ciągłość przewodnika grzejnego. Grzałka może mieć upływność do osłony pojawiającą się dopiero pod wyższym napięciem probierczym lub po rozgrzaniu. Jeśli działa wyłącznik różnicowoprądowy, potrzebny jest pomiar izolacji odpowiednim przyrządem.
Co sprawdzić, gdy działa tylko środek pola dwustrefowego?
Należy zbadać obwód zewnętrznego pierścienia, jego zaciski oraz styk regulatora odpowiedzialny za włączenie drugiej strefy. Taki objaw nie uzasadnia automatycznie wymiany całego pola, dopóki nie zostaną sprawdzone połączenia i regulator.
Czy można zastosować dowolny 11-pinowy przełącznik funkcji?
Nie. Liczba pinów nie określa wewnętrznej sekwencji połączeń ani obsługiwanych funkcji. Niewłaściwy selektor może uruchamiać inne grzałki niż wskazuje pokrętło lub doprowadzić do uszkodzenia przewodów. Dobór wymaga potwierdzonego numeru części dla danego wykonania.
Jakie dane są potrzebne do zamówienia szyby, regulatora lub pola?
Podaj pełny typ 2014CF3.334ETsKDHaQXSp, kod wyrobu 54088 i 14-cyfrowy numer fabryczny. Dodatkowo warto przesłać zdjęcie oznaczeń starej części, ponieważ w obrębie jednego typu urządzenia mogą występować zmiany wykonania.
