19690 - ^C502.716Te kuchnia
Części do kuchni Amica C502.716Te obejmują podzespoły płyty ceramicznej, piekarnika elektrycznego, sterowania, drzwi i oświetlenia. Przy objawach takich jak brak grzania, nierówna temperatura lub niedziałające pole sprawdź najpierw konkretny obwód, a część dobieraj po pełnym oznaczeniu urządzenia i numerze katalogowym.
Jak rozpoznać, którego podzespołu dotyczy usterka
Kuchnia Amica C502.716Te łączy płytę ceramiczną i piekarnik elektryczny, dlatego podobny objaw może mieć różne przyczyny. Brak grzania jednego pola nie prowadzi od razu do wymiany płytki grzejnej, a niedziałający piekarnik nie musi oznaczać uszkodzonej grzałki. Najpierw ustal, czy problem dotyczy jednego elementu, całej sekcji urządzenia czy zasilania i sterowania.
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Jedno pole ceramiczne nie grzeje | Płytka grzejna, regulator energii, konektor, przewód | Czy pozostałe pola działają, stan zacisków i ciągłość obwodu po odłączeniu zasilania | Pomiar płytki i kontrola regulatora zgodnie ze schematem |
| Pole grzeje bez regulacji lub nie wyłącza się | Regulator energii, sklejone styki, błędne podłączenie | Czy pokrętło zmienia cykl pracy i czy nie ma nadpalonych konektorów | Wymiana regulatora po potwierdzeniu jego wariantu |
| Piekarnik nie grzeje na jednej funkcji | Odpowiednia grzałka, przełącznik funkcji, przewód lub przekaźnik | Czy działa oświetlenie, wentylator i inne tryby; stan grzałki po odłączeniu przewodów | Sprawdzenie obwodu konkretnej funkcji, a nie wszystkich części naraz |
| Piekarnik nie grzeje na żadnym programie | Zegar lub programator, termostat, przełącznik, zabezpieczenie, moduł | Czy zegar nie miga, czy wybrany program jest aktywny i czy grzałki mają ciągłość | Dopiero potem diagnostyka sterowania i zasilania grzałek |
| Temperatura jest zbyt niska lub zbyt wysoka | Grzałka, termostat, czujnik, przełącznik funkcji, nieszczelne drzwi | Porównanie pracy różnych funkcji, domknięcie drzwi i stan uszczelki | Pomiar elementu regulacji oraz kontrola mechaniczna drzwi |
| Drzwi opadają albo ucieka ciepło | Zawias, szyba, uszczelka, mocowanie drzwi | Czy drzwi przylegają równomiernie i czy zawiasy mają luz | Dobór części po stronie, wymiarze i pełnym modelu |
Piekarnik nie grzeje – kolejność sprawdzania
Jeżeli nie działa tylko jedna funkcja, zacznij od grzałki używanej w tym trybie. W kuchniach tego typu mogą występować osobne grzałki dolne, górne i termoobiegu, ale ich układ oraz sposób sterowania zależą od wykonania urządzenia. Grzałka może mieć przerwę w obwodzie mimo braku widocznych śladów przepalenia. O uszkodzeniu mogą świadczyć także odkształcenie, ciemne przebarwienia lub zapach spalenizny.
Przed pomiarem odłącz kuchnię od zasilania i upewnij się, że element ostygł. Odłącz przynajmniej jeden przewód grzałki, aby pomiar nie obejmował innych obwodów. Zmierz rezystancję między zaciskami elementu. Wynik należy porównać z dokumentacją konkretnej wersji lub obliczeniem wynikającym z podanej mocy i napięcia; nie ma jednej uniwersalnej wartości dla wszystkich grzałek. Przerwa w obwodzie oznacza uszkodzenie elementu, natomiast prawidłowa rezystancja nie potwierdza jeszcze pełnej sprawności – nie sprawdza na przykład przebicia izolacji do obudowy. Do badania izolacji potrzebny jest właściwy tester i doświadczenie.
Jeżeli grzałki są sprawne, sprawdź termostat lub czujnik temperatury, przełącznik funkcji, przewody i złącza. W wersjach z termostatem mechanicznym kapilara musi być prawidłowo ułożona i zamocowana. W wersjach z elektronicznym pomiarem temperatury wartość rezystancji czujnika zależy od jego typu i temperatury, dlatego nie należy stosować przypadkowej tabeli dla innego modelu. Pomiar wykonuj na odłączonym czujniku i porównuj z charakterystyką właściwą dla urządzenia.
Jeżeli nie działają wszystkie funkcje grzania, ale działa oświetlenie lub wentylator, podejrzane są również zegar, programator, przełącznik funkcji, zabezpieczenie termiczne albo moduł sterujący. Samo ustawienie temperatury nie rozstrzyga, który z tych elementów jest uszkodzony. Nie wymieniaj modułu przed sprawdzeniem grzałek, przewodów, złączy i elementów sterujących, ponieważ moduł może nie podawać napięcia z powodu zewnętrznej usterki.
Płyta ceramiczna – pole nie grzeje lub grzeje stale

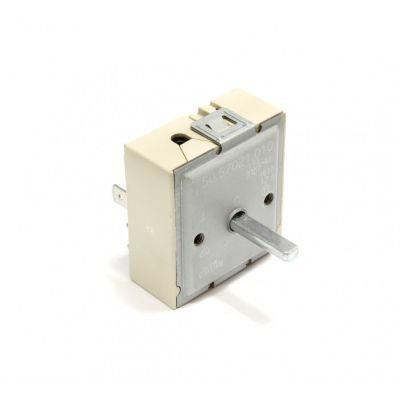

Przy jednym niedziałającym polu najpierw porównaj objaw z pracą pozostałych pól. Jeżeli kontrolka zasilania działa, a tylko jedno pole pozostaje zimne, sprawdź płytkę grzejną, jej konektory oraz regulator energii. Jeżeli pole grzeje cały czas, nie reaguje na pokrętło albo wyłącza się dopiero po odłączeniu zasilania, większe znaczenie ma regulator, jego styki lub sposób podłączenia.
Po odłączeniu zasilania i uzyskaniu dostępu do zacisków można sprawdzić ciągłość elementu grzejnego. Pomiar wykonuj na odłączonych przewodach, a wartość porównuj z dokumentacją albo z elementem o tym samym typie i mocy. Otwarty obwód wskazuje na przerwę w płytce. Prawidłowy pomiar nie wyklucza uszkodzenia pod obciążeniem, luźnego zacisku ani problemu z regulatorem energii.
Nie zakładaj, że regulator jest sprawny tylko dlatego, że był niedawno wymieniany. Kontakty mogą być nadpalone, konektor może mieć słaby docisk, a część może mieć inny wariant. Nie mostkuj regulatora i nie używaj pola bez prawidłowego układu regulacji.
Dostęp do części i wymiana

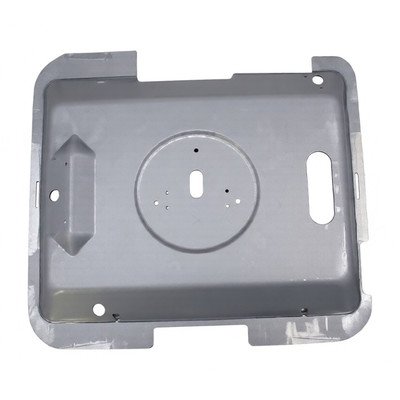

W kuchniach wolnostojących Amica dostęp do grzałek piekarnika zwykle uzyskuje się od strony komory albo po zdjęciu tylnej osłony, zależnie od rodzaju grzałki. Przed demontażem sfotografuj położenie przewodów i oznacz konektory. Nie ciągnij za przewody – wyjmuj je za metalowe końcówki, a przy montażu sprawdź, czy połączenia są mocno osadzone i nie dotykają rozgrzewających się elementów.
Wymiana grzałki polega na odłączeniu przewodów, odkręceniu mocowania, wyjęciu starego elementu i zamontowaniu części o takim samym kształcie, sposobie mocowania oraz parametrach. Po montażu sprawdź, czy element nie dotyka osłon, wentylatora ani blach komory. Pierwsze uruchomienie wykonaj bez potrawy i obserwuj, czy grzanie pojawia się w odpowiedniej funkcji oraz czy nie występuje iskrzenie lub zapach topiącej się izolacji.
Płytka ceramiczna jest zwykle dostępna po uniesieniu górnej części płyty po odkręceniu mocowań przewidzianych w danej konstrukcji. Nie podważaj szkła ostrym narzędziem i nie opieraj ciężaru płyty na przewodach. Po wymianie pola sprawdź również regulator, przyłącza i zabezpieczenia termiczne.
Dostęp do przełącznika funkcji, regulatorów energii, termostatu i programatora zwykle wymaga zdjęcia pokręteł oraz panelu przedniego lub górnej osłony. Kolejność różni się między seriami. Przed rozłączeniem wykonaj zdjęcia połączeń, ale nie traktuj zdjęcia jako zamiennika schematu, jeżeli konektory są podobne lub część ma kilka wariantów.
Bezpieczeństwo: czynności przy obwodach zasilanych napięciem sieciowym, pomiary pod napięciem oraz naprawy modułów sterujących są przeznaczone dla osoby z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem. Odłączenie wtyczki nie zastępuje sprawdzenia braku napięcia, szczególnie gdy urządzenie jest podłączone na stałe.
Jak dobrać część do Amica C502.716Te
Skrócony model C502.716Te i numer kategorii 19690 pomagają rozpocząć wyszukiwanie, ale nie muszą identyfikować każdej wersji wykonania. Do potwierdzenia zgodności przygotuj dane z tabliczki znamionowej:
- pełny model urządzenia,
- kod wyrobu,
- 14-cyfrowy numer fabryczny,
- oznaczenie starej części, jeżeli jest czytelne,
- zdjęcie mocowania, konektorów i kształtu elementu.
Nie dobieraj części wyłącznie po średnicy pola, wyglądzie grzałki, liczbie konektorów albo nazwie handlowej kuchni. Znaczenie mają również moc, napięcie, sposób mocowania, długość przewodów, położenie zacisków, strona montażu i współpraca z konkretnym regulatorem lub modułem. W przypadku programatora lub modułu może być istotna wersja płytki, oprogramowanie albo konieczność konfiguracji; nie należy zakładać tego bez potwierdzenia dla danego urządzenia.
Przy doborze części do innych producentów stosuje się ich własne oznaczenia, ale nie należy przenosić ich na kuchnię Amica. Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej i porównanie jej z numerem katalogowym oraz listą zastosowań konkretnej części.
Jeżeli szukasz elementów związanych wyłącznie z piekarnikiem, pomocna może być również kategoria części do piekarnika elektrycznego, ale zgodność nadal trzeba potwierdzić dla pełnych danych urządzenia.
FAQ
Czy brak grzania piekarnika oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być także termostat lub czujnik temperatury, przełącznik funkcji, programator, zabezpieczenie termiczne, przewód albo moduł sterujący. Jeżeli nie działa tylko jeden tryb, zacznij od elementu używanego w tej funkcji. Gdy nie działa żaden tryb, sprawdź również sterowanie i ustawienie zegara.
Czy można sprawdzić grzałkę zwykłym multimetrem?
Można sprawdzić ciągłość i rezystancję między zaciskami po odłączeniu zasilania oraz przewodów elementu. Pomiar wykrywa przerwę w obwodzie, ale nie potwierdza pełnej sprawności ani bezpieczeństwa izolacji. Nieprawidłowość względem dokumentacji modelu lub wyraźna przerwa uzasadnia wymianę elementu.
Dlaczego jedno pole ceramiczne nie działa, mimo że regulator był wymieniany?
Uszkodzona może być sama płytka grzejna, konektor, przewód albo nowy regulator może mieć niewłaściwy wariant lub problem ze stykiem. Sprawdź obwód pola na odłączonych przewodach i obejrzyj zaciski pod kątem nadpalenia. Nie wymieniaj kolejnych części bez rozróżnienia tych przyczyn.
Czy część pasująca wizualnie do C502.716Te będzie odpowiednia?
Nie musi. Różnice mogą dotyczyć mocy, wymiarów, mocowania, ułożenia zacisków, strony montażu lub współpracy z układem sterowania. Do zakupu potrzebne są pełne dane z tabliczki Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Czy po wymianie grzałki trzeba programować kuchnię?
Sama wymiana grzałki zwykle nie wymaga konfiguracji, ale zależy to od rodzaju części. Programator lub moduł elektroniczny może mieć inne wymagania niż element grzejny. Przed zakupem sprawdź, czy numer części jest przeznaczony do dokładnej wersji urządzenia i czy producent przewiduje konfigurację.
