Części do kuchni Amica 54870 – od objawu do właściwego podzespołu
Amica 507GE3.43EHZpTaDNAQ(Xx), oznaczona kodem wyrobu 54870, jest kuchnią wolnostojącą z palnikami gazowymi i piekarnikiem elektrycznym. Oznacza to, że przy diagnozie trzeba rozdzielić trzy układy: tor gazowy palników, układ zapłonowy zasilany elektrycznie oraz obwody grzania i sterowania piekarnika.
Ten sam objaw może mieć kilka przyczyn. Brak grzania nie przesądza o przepaleniu grzałki, a gaśnięcie palnika po zwolnieniu pokrętła nie jest jednoznacznym dowodem uszkodzenia termopary. Najpierw warto ustalić, które funkcje nadal działają, a dopiero później wybierać część.
Piekarnik nie grzeje – co sprawdzać w pierwszej kolejności?
Najpierw ustaw zegar programatora. Po zaniku zasilania nieustawiony lub migający zegar może blokować uruchomienie grzałek, mimo że wyświetlacz jest aktywny. Następnie wybierz kolejno dostępne funkcje pieczenia i zanotuj, czy działa oświetlenie, wentylator, górne grzanie, dolne grzanie oraz termoobieg.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Nie działa tylko jedna funkcja grzania | odpowiednia sekcja grzałki, przewód, konektor lub styk przełącznika funkcji | sprawdzenie ciągłości konkretnej grzałki i oględziny jej połączeń |
| Nie grzeje dół, ale pozostałe funkcje działają | grzałka dolna, przewody albo styk wybieraka obsługujący tę funkcję | pomiar grzałki po odłączeniu przewodów; kontrola nadpaleń konektorów |
| Nie grzeje żadna grzałka, ale zegar działa | ustawienie programatora, przełącznik funkcji, termostat, zabezpieczenie termiczne lub wspólny tor zasilania | brak kilku funkcji jednocześnie kieruje diagnostykę na element wspólny, a nie na zakup kilku grzałek |
| Wentylator działa, lecz termoobieg nie grzeje | grzałka pierścieniowa, jej przewody lub styk przełącznika | obracający się wentylator nie potwierdza sprawności grzałki termoobiegu |
| Piekarnik przegrzewa potrawy albo zbyt wcześnie wyłącza grzanie | regulator temperatury, jego kapilara, styki lub nieprawidłowe odprowadzanie ciepła | temperaturę należy porównać niezależnym termometrem po ustabilizowaniu pracy, nie bezpośrednio po włączeniu |
| Wyłącznik różnicowoprądowy reaguje podczas nagrzewania | upływność grzałki, uszkodzone przewody, konektory lub inny element pod napięciem | zwykły test ciągłości spirali nie wykrywa pewnie upływności pojawiającej się dopiero po rozgrzaniu |
Jak sprawdzić grzałkę miernikiem?
Pomiar wykonuje się po odłączeniu kuchni od zasilania i sprawdzeniu braku napięcia. Od badanego elementu trzeba odłączyć przynajmniej przewody robocze, aby miernik nie zamknął obwodu przez inne podzespoły. Zdjęcie połączeń przed demontażem ułatwi ich późniejsze prawidłowe odtworzenie.
Multimetr ustawiony na pomiar rezystancji powinien wskazać skończoną wartość między zaciskami sprawnej spirali. Wskazanie przerwy lub wartości poza zakresem oznacza przerwany obwód. Dokładna rezystancja zależy od mocy i konstrukcji konkretnej grzałki, dlatego nie należy porównywać wszystkich elementów piekarnika z jedną uniwersalną wartością.
Sprawdzenie spirali nie jest pełnym testem grzałki. Element może zachowywać ciągłość, a jednocześnie mieć upływność do metalowej osłony, zwłaszcza po nagrzaniu. Do miarodajnego badania rezystancji izolacji potrzebny jest odpowiedni miernik izolacji i właściwa procedura serwisowa.
Pomiary pod napięciem oraz badanie obwodów zasilających są przeznaczone dla wykwalifikowanego technika. W kuchni występują obwody sieciowe, gorące elementy i instalacja gazowa. Opisane czynności wymagają właściwych narzędzi, doświadczenia i zabezpieczenia urządzenia.
Kiedy podejrzewać przełącznik funkcji?
Przełącznik funkcji rozdziela zasilanie pomiędzy grzałki, lampę i wentylator zgodnie z wybranym programem. Jeżeli zegar i kontrolki działają, lecz jednocześnie nie uruchamiają się grzałki, oświetlenie oraz wentylator, bardziej prawdopodobna staje się przerwa w torze wspólnym, uszkodzenie wybieraka albo jego konektorów niż jednoczesne przepalenie wszystkich odbiorników.
Po uzyskaniu dostępu warto szukać przebarwionych tworzyw, stopionych gniazd, poluzowanych wsuwek i nadpalonych styków. Sam brak widocznych uszkodzeń nie potwierdza sprawności przełącznika. Przed wymianą trzeba odtworzyć oznaczenia zacisków i układ przewodów dokładnie według wersji zamontowanej w urządzeniu. Podobny wałek lub taka sama liczba styków nie gwarantują zgodnego programu łączeń.
Płyta gazowa: brak iskry, trudny zapłon i gaśnięcie płomienia
Przy problemie z palnikiem najpierw zdejmij zimny kołpak i koronę, oczyść otwory płomieniowe, a następnie dokładnie je wysusz i prawidłowo osadź. Zalanie może powodować ucieczkę iskry lub nierówny płomień, a źle ułożona korona odsuwa płomień od termopary.
Palnik nie zapala się od iskry
Jeżeli gaz wypływa i palnik można uruchomić zewnętrznym zapalaczem, trzeba sprawdzić położenie elektrody zapłonowej, jej czystość, pęknięcia izolatora oraz miejsce przeskoku iskry. Iskra uciekająca do płyty lub przewodu nie zapali mieszanki przy palniku.
Brak iskry na jednym palniku częściej kieruje uwagę na jego elektrodę lub przewód. Brak iskry na wszystkich palnikach może wskazywać na generator, jego zasilanie albo układ wyłączników przy zaworach. Charakterystyczne cykanie bez iskry przy właściwym palniku nie oznacza jeszcze, że generator jest sprawny w całym zakresie.
Palnik gaśnie po puszczeniu pokrętła
W tym przypadku zapłon działa, ale zabezpieczenie przeciwwypływowe nie utrzymuje zaworu po zwolnieniu pokrętła. Sprawdzenie powinno obejmować:
- czy płomień równomiernie ogrzewa końcówkę termopary;
- czy korona i kołpak palnika są prawidłowo ułożone;
- czy końcówka termopary nie jest oblepiona osadem;
- czy pokrętło pozwala wcisnąć trzpień zaworu do wymaganej głębokości;
- czy połączenie termopary z elektromagnesem zaworu ma prawidłowy docisk i czyste styki.
Wytwarzane przez termoparę napięcie jest bardzo małe, dlatego słaby styk może uniemożliwić podtrzymanie zaworu mimo sprawnego czujnika. Pomiar napięcia termopary jest testem serwisowym i sam nie rozstrzyga o sprawności całego układu: prawidłowy wynik nie wyklucza uszkodzenia elektromagnesu, zaworu ani nadmiernej rezystancji połączeń.
Nie należy wymieniać termopary na próbę, jeżeli płomień jej nie ogrzewa albo pokrętło ogranicza skok trzpienia. Jeżeli po oczyszczeniu i prawidłowym złożeniu palnika problem pozostaje, dalsza kontrola wymaga dostępu do zaworu i połączeń pod płytą podpalnikową.
Prace przy zaworach, przewodach gazowych, dyszach i zabezpieczeniu przeciwwypływowym powinien wykonywać instalator z wymaganymi kwalifikacjami. Przed ingerencją trzeba zamknąć dopływ gazu. Szczelności nie wolno sprawdzać płomieniem ani przywracać pracy urządzenia z pominiętym zabezpieczeniem.
Drzwi, szyby, uszczelka i wyposażenie piekarnika
Niedopiekanie nie zawsze wynika z układu elektrycznego. Sprawdź, czy drzwi nie opadają, oba zawiasy pracują symetrycznie, a uszczelka nie jest przerwana, stwardniała lub wysunięta z mocowań. Ślady pary i przypieczeń skupione przy jednej krawędzi mogą wskazywać na miejscową nieszczelność.
Przy doborze szyby, dystansu, zawiasu, uszczelki, blachy lub drabinki ważne są wymiary, miejsce montażu i wersja wykonania. Element podobny wizualnie może mieć inaczej rozmieszczone zaczepy lub inną geometrię. Drzwi po demontażu trzeba osadzić równocześnie w obu zawiasach i upewnić się, że blokady wróciły do pozycji roboczej.
Akcesoria używane do pieczenia również muszą mieć właściwe wymiary. Zbyt duża blacha może ograniczać przepływ gorącego powietrza, a niewłaściwie osadzona drabinka lub prowadnica utrudnia bezpieczne wsuwanie naczynia.
Jak uzyskać dostęp do części?
Droga demontażu zależy od podzespołu. Elementy palnika są dostępne od góry po zdjęciu rusztu, kołpaka i korony. Do generatora zapłonu, termopar, zaworów oraz przełączników potrzebny jest dostęp pod płytę podpalnikową, za panelem sterowania albo od tyłu urządzenia. Zaciski grzałek i część zabezpieczeń piekarnika zwykle znajdują się za tylną osłoną.
Przed wysunięciem kuchni sprawdź sposób podłączenia gazu i przewodu zasilającego. Nie naprężaj przewodu ani sztywnego przyłącza gazowego. Jeżeli odłączenie instalacji gazowej jest konieczne, powinien wykonać je uprawniony instalator. Po zdjęciu osłon nie uruchamiaj urządzenia do prób bez odtworzenia mocowań, przewodów ochronnych i zabezpieczeń wymaganych przez konstrukcję.
Dla części elektrycznych przydatna jest następująca kolejność:
- Odłącz zasilanie i potwierdź brak napięcia.
- Zrób wyraźne zdjęcia zacisków oraz prowadzenia przewodów.
- Sprawdź konektory, izolację i ślady przegrzania.
- Zmierz wymontowany lub elektrycznie odizolowany element.
- Porównaj oznaczenia starej części z katalogiem dla urządzenia.
- Po montażu sprawdź mocowanie, przewód ochronny i działanie każdej funkcji osobno.

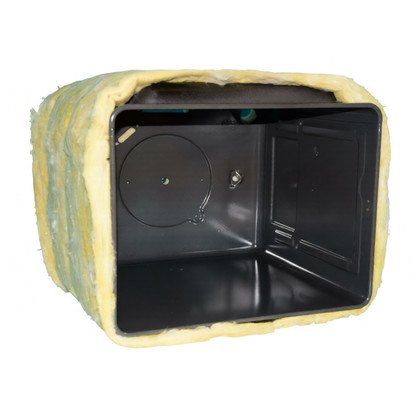

Więcej grup części do podobnych konstrukcyjnie urządzeń znajduje się w kategorii piekarnik elektryczny w kuchniach Amica. Podobieństwo modelu nie zastępuje jednak potwierdzenia zgodności katalogowej.
Jak dobrać część do Amica 507GE3.43EHZpTaDNAQ(Xx)?
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- pełny model 507GE3.43EHZpTaDNAQ(Xx);
- kod wyrobu 54870;
- 14-cyfrowy numer fabryczny.
Tabliczka kuchni wolnostojącej znajduje się na tylnej powierzchni obudowy. Jeżeli nie można jej bezpiecznie odczytać bez przesuwania urządzenia, sprawdź także kartę gwarancyjną lub zachowaną dokumentację sprzętu.
Kod części zdemontowanego elementu jest pomocny, ale nie powinien być jedynym kryterium. Numery mogły zostać zastąpione nowym oznaczeniem, a w trakcie produkcji tego samego modelu mogły występować różne mocowania, długości przewodów, termostaty, przełączniki lub wykonania elementów drzwi.
Przy porównywaniu części zwróć uwagę na:
- funkcję i pozycję montażową;
- numer katalogowy oraz potwierdzoną zamianę numeru;
- wymiary, rozstaw mocowań i kształt przyłączy;
- moc i napięcie elementów grzejnych;
- liczbę zacisków oraz program łączeń przełącznika;
- długość i sposób mocowania termopary lub iskrownika;
- stronę montażu zawiasu i wersję kolorystyczną elementów zewnętrznych.
Nie dobieraj przełącznika jedynie po liczbie pinów, termopary tylko po długości ani pokrętła wyłącznie po kolorze. Najpewniejszym następnym krokiem jest porównanie części z katalogiem dla kodu 54870 i 14-cyfrowego numeru fabrycznego albo przesłanie czytelnego zdjęcia całej tabliczki znamionowej do weryfikacji.
FAQ – części i naprawa kuchni Amica 54870
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie. Jeżeli nie działa tylko jedna funkcja, grzałka jest jednym z głównych podejrzeń. Gdy jednocześnie nie działają wszystkie grzałki, lampa i wentylator, trzeba najpierw sprawdzić ustawienie zegara oraz elementy wspólnego toru zasilania, w tym przełącznik funkcji i połączenia.
Czy ciągłość obwodu potwierdza pełną sprawność grzałki?
Nie. Potwierdza jedynie, że spirala nie ma przerwy w chwili pomiaru. Nie wyklucza upływności do obudowy, usterki pojawiającej się po rozgrzaniu ani problemu z konektorem lub zasilaniem grzałki.
Dlaczego palnik zapala się, ale gaśnie po puszczeniu pokrętła?
Zabezpieczenie przeciwwypływowe nie otrzymuje warunków potrzebnych do podtrzymania zaworu. Przyczyną może być źle ogrzewana lub zabrudzona termopara, słaby styk, ograniczony skok pokrętła albo uszkodzenie elektromagnesu czy zaworu.
Czy brak iskry i gaśnięcie płomienia to ta sama usterka?
Nie. Brak iskry dotyczy układu zapłonowego. Gaśnięcie prawidłowo zapalonego płomienia po zwolnieniu pokrętła dotyczy przede wszystkim zabezpieczenia przeciwwypływowego, położenia termopary i zaworu.
Czy część z podobnego modelu 507GE3 będzie pasować?
Nie można tego potwierdzić na podstawie początku oznaczenia. Końcowe litery i symbole opisują wariant wyposażenia lub wykonania. Zgodność trzeba sprawdzić dla pełnego modelu, kodu wyrobu 54870 i 14-cyfrowego numeru fabrycznego.
Gdzie znajduje się tabliczka znamionowa tej kuchni?
W kuchniach wolnostojących Amica tabliczka jest umieszczana na tylnej powierzchni obudowy. Przed przesunięciem urządzenia sprawdź, czy przewód elektryczny i przyłącze gazowe mają odpowiedni luz; sztywnego przyłącza nie wolno naprężać.
