55560 - 508GE2.33EZpPF(Xx) Gz50 kuchnia
Części do kuchni Amica 55560 – 508GE2.33EZpPF(Xx) obejmują podzespoły gazowej płyty i elektrycznego piekarnika. Przed zakupem ustal, czy problem dotyczy grzałki, termostatu, przełącznika, zapalacza, palnika czy elementów drzwi. Zgodność potwierdzaj według modelu, kodu wyrobu 55560 i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do kuchni Amica 55560 – co warto sprawdzić przed zakupem
Kategoria dotyczy wolnostojącej kuchni gazowo-elektrycznej o kodzie wyrobu 55560, z gazową płytą i elektrycznym piekarnikiem. W dokumentacji można spotkać techniczne oznaczenie 508GE2.33EZpPF(Xx) oraz handlowe 58GEH2.33ZpPF(Xx). Przy doborze części rozstrzygający jest kod wyrobu i pełny numer fabryczny, a nie samo podobieństwo nazw modeli.
W urządzeniu współpracują dwa niezależne układy: gazowy z palnikami, zapalaczem i zabezpieczeniem przeciwwypływowym oraz elektryczny układ piekarnika z grzałkami, termostatem i przełącznikiem funkcji. Dlatego jeden objaw nie wskazuje automatycznie części, którą należy wymienić.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Piekarnik nie grzeje na żadnej funkcji | zasilanie, wyłącznik termiczny, termostat, przełącznik funkcji, przewody | zabezpieczenie obwodu, zaciski zasilania, ślady przegrzania złączy, ciągłość torów po odłączeniu urządzenia | sprawne pojedyncze grzałki nie wykluczają przerwy we wspólnym obwodzie zasilającym |
| Nie grzeje tylko dół albo góra | odpowiednia grzałka, jej przewody lub styk przełącznika | oględziny i pomiar odłączonej grzałki, następnie przewody i przełącznik | przerwa między zaciskami wskazuje na przepalenie; poprawna ciągłość nie potwierdza pełnej sprawności izolacji |
| Piekarnik przegrzewa się lub nie utrzymuje nastawy | termostat z kapilarą, jego mocowanie lub styki, przełącznik | stan kapilary, osadzenie czujnika, porównanie temperatury w komorze z nastawą | odchylenie temperatury może wskazywać na regulację, ale wpływ mają także sposób pomiaru, naczynie i cykliczne załączanie grzałek |
| Wyłącznik różnicowoprądowy reaguje podczas nagrzewania | upływność grzałki do obudowy, uszkodzony przewód lub zawilgocone złącze | pomiar izolacji każdej odłączonej grzałki i kontrola przewodów | sama prawidłowa rezystancja robocza grzałki nie wyklucza przebicia pojawiającego się dopiero po rozgrzaniu |
| Palnik ma iskrę, ale zapala się z opóźnieniem | wilgoć, zabrudzone otwory korony, źle ułożona nakrywka, zabrudzony zapalacz | ostudzenie, oczyszczenie i dokładne wysuszenie elementów palnika oraz sprawdzenie ich ułożenia | jeżeli po czyszczeniu iskra nadal przeskakuje poza koroną, trzeba sprawdzić izolator i przewód zapalacza |
| Palnik zapala się, lecz gaśnie po puszczeniu pokrętła | zbyt krótkie przytrzymanie, słaby płomień przy termoparze, termopara, jej połączenie lub zawór | czy płomień obejmuje koronę i ogrzewa końcówkę termopary, czy pokrętło można prawidłowo wcisnąć | wymiana termopary w ciemno może nie pomóc, jeśli przyczyną jest zabrudzenie, niewłaściwe położenie elementów albo mechanizm zaworu |
| Drzwi odstają lub piekarnik traci ciepło | uszczelka, zawiasy, nieprawidłowo osadzone drzwi | stan uszczelki, jednakową szczelinę po obu stronach i działanie obu zawiasów | wymiana uszczelki nie naprawi opadających drzwi, jeśli luz powstaje na zawiasie lub jego mocowaniu |
Jak sprawdzić grzałkę piekarnika
Przed pomiarem odłącz kuchnię od zasilania i potwierdź brak napięcia odpowiednim przyrządem. Do badanego elementu nie mogą pozostawać podłączone przewody, ponieważ równoległe obwody mogą zafałszować wynik.
- Zrób zdjęcie połączeń i odłącz oba konektory grzałki.
- Ustaw multimetr na pomiar rezystancji i zmierz wartość między zaciskami roboczymi.
- Wynik wskazujący przerwę oznacza uszkodzenie obwodu grzejnego.
- Wynik skończony potwierdza jedynie, że obwód nie jest przerwany. Rezystancję należy porównać z mocą i napięciem konkretnej grzałki albo dokumentacją części.
- Sprawdź każdy zacisk względem metalowej osłony grzałki. Niska rezystancja oznacza niedopuszczalne połączenie z obudową.
Zwykły multimetr nie zawsze wykrywa pogorszoną izolację, szczególnie gdy upływ pojawia się dopiero po nagrzaniu. Przy wyzwalaniu zabezpieczenia różnicowoprądowego miarodajniejszy jest pomiar rezystancji izolacji właściwym miernikiem. Nie wolno odłączać przewodu ochronnego ani uruchamiać urządzenia bez uziemienia w celu „sprawdzenia”, czy zabezpieczenie przestanie reagować.
Jak odróżnić termostat od przełącznika funkcji
Termostat reguluje temperaturę, natomiast przełącznik kieruje zasilanie do elementów używanych przez wybraną funkcję pieczenia. Typ objawu pomaga ustalić kolejność kontroli:
- jeżeli nie działa tylko jeden sposób grzania, zacznij od odpowiedniej grzałki, jej przewodów i styków przełącznika;
- jeżeli wszystkie funkcje grzeją bez kontroli albo piekarnik wyraźnie przekracza nastawę, sprawdzenia wymaga termostat i jego kapilara;
- jeżeli kilka funkcji przestało działać jednocześnie, nie zakładaj od razu awarii kilku grzałek — możliwa jest przerwa na wspólnym styku przełącznika, zabezpieczeniu termicznym lub przewodzie;
- jeżeli pokrętło obraca się nietypowo, nie ustala pozycji albo za panelem widać nadtopione styki, przełącznik wymaga dokładnej kontroli wraz z konektorami.
Kapilary termostatu nie wolno ostro zaginać, skracać ani rozwijać w przypadkowy sposób. Jej uszkodzenie powoduje konieczność wymiany całego termostatu. Sam pomiar ciągłości styków w temperaturze pokojowej nie potwierdza prawidłowych temperatur przełączania.
Palnik nie zapala się lub nie utrzymuje płomienia
Najpierw zdejmij ostudzoną nakrywkę i koronę palnika. Usuń zabrudzenia z otworów płomieniowych, oczyść zapalacz i termoparę, a następnie dokładnie wysusz części. Korona i nakrywka muszą leżeć równo — przesunięcie może kierować gaz i iskrę poza właściwe miejsce. Nie rozwiercaj dyszy i nie używaj narzędzia, które może zmienić średnicę jej otworu.
Jeżeli iskry nie ma tylko przy jednym palniku, podejrzenie pada na jego zapalacz, przewód lub połączenie. Brak iskry na wszystkich palnikach kieruje diagnostykę w stronę zasilania, zespołu wyłączników przy pokrętłach albo generatora iskry. Ciągłe iskrzenie po zalaniu może być skutkiem wilgoci w okolicy wyłączników — urządzenie należy odłączyć od prądu i pozostawić do pełnego wyschnięcia, zamiast wielokrotnie uruchamiać zapłon.
Gdy płomień gaśnie po puszczeniu pokrętła, sprawdź, czy palnik wytwarza równy płomień wokół korony i czy ogrzewa końcówkę termopary. Jeżeli palnik działa tylko przy mocno dociśniętym pokrętle, przyczyną może być również niewłaściwy skok pokrętła lub mechanizmu zaworu. Nie jest to wystarczająca podstawa do zakupu termopary bez dalszej kontroli.
Prace obejmujące zawory, przewody gazowe, dysze, regulację płomienia lub sprawdzanie szczelności wymagają odpowiednich kwalifikacji, uprawnień i narzędzi. Nie są przeznaczone dla osoby bez przygotowania. Szczelności instalacji nie wolno sprawdzać płomieniem. W razie wyczuwalnego gazu nie używaj zapalacza ani wyłączników elektrycznych; zamknij dopływ gazu, przewietrz pomieszczenie i zleć usunięcie przyczyny osobie uprawnionej.

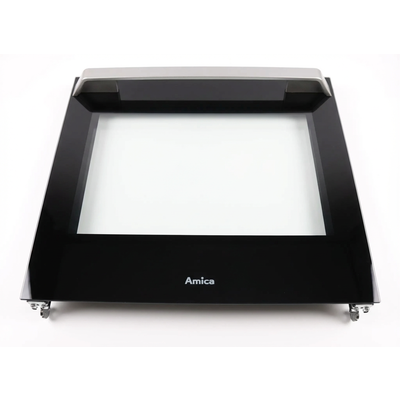

Drzwi, szyba, zawiasy i uszczelka
Nieszczelność drzwi może wydłużyć nagrzewanie i powodować nierówne pieczenie, ale nie jest typową przyczyną całkowicie zimnych grzałek. Sprawdź, czy uszczelka nie jest przerwana, stwardniała lub wysunięta z mocowań. Jeżeli szczelina między drzwiami a frontem jest większa tylko z jednej strony, bardziej prawdopodobny jest problem z zawiasem lub osadzeniem drzwi.
W tej rodzinie konstrukcyjnej drzwi można wyjąć po otwarciu i odchyleniu zabezpieczeń obu zawiasów. Następnie drzwi lekko się domyka, unosi i wysuwa do przodu. Po montażu zabezpieczenia muszą zostać całkowicie opuszczone. Próba zamknięcia drzwi z niewłaściwie ustawioną blokadą może uszkodzić zawias.
Przy wymianie szyby zachowaj kolejność szyb, listew i podkładek. Szyby podobne wymiarami mogą różnić się nadrukiem, obróbką krawędzi albo rozmieszczeniem mocowań. Nie dokręcaj elementów tak mocno, aby szkło zostało naprężone.
Dostęp do podzespołów i wymiana
Droga demontażu zależy od części:
- zaciski grzałek, część przewodów i zabezpieczenia termiczne są zwykle dostępne po odsunięciu kuchni i zdjęciu tylnej osłony;
- termostat oraz przełącznik funkcji znajdują się za panelem z pokrętłami, a kapilara termostatu biegnie do komory piekarnika;
- elementy zapłonu, zawory i część przewodów gazowych są umieszczone pod płytą podpalnikową lub za panelem sterowania;
- zawiasy, szyby i uszczelka są dostępne od strony drzwi oraz komory.
Przed odłączeniem przewodów wykonaj czytelne zdjęcia, oznacz złącza i sprawdź stan konektorów. Nadpalony lub luźny konektor trzeba naprawić razem z przyczyną przegrzewania — założenie nowej części na uszkodzone połączenie może doprowadzić do ponownej awarii. Po montażu przewody nie mogą dotykać grzałek, ostrych krawędzi ani ruchomych elementów.
Po naprawie części elektrycznej sprawdzenia wymagają przewód ochronny, mocowanie osłon i działanie wszystkich używanych funkcji. Pomiary pod napięciem oraz ingerencja w instalację gazową są przeznaczone wyłącznie dla wykwalifikowanego technika lub instalatora.
Jak dobrać właściwą część do kodu 55560
Do identyfikacji przygotuj:
- pełny model z tabliczki znamionowej;
- kod wyrobu 55560;
- 14-cyfrowy numer fabryczny;
- oznaczenie i numer wymontowanej części, jeżeli są czytelne;
- zdjęcie tabliczki, mocowania i złączy.
Kod wyrobu jest szczególnie ważny, ponieważ podobnie nazwane kuchnie Amica mogą mieć inne przełączniki, termostaty, grzałki, zawiasy i długości przewodów zapalaczy. Przy nakrywkach palników porównaj średnicę i wykonanie. Przy grzałce sprawdź moc, kształt, rozstaw mocowania oraz układ zacisków. Przy termostacie liczą się zakres pracy, długość i sposób prowadzenia kapilary oraz konfiguracja styków.
Części instalacji gazowej muszą dodatkowo odpowiadać rodzajowi gazu i wersji urządzenia. Oznaczenie Gz50 nie jest podstawą do samodzielnej regulacji lub wymiany dysz bez procedury właściwej dla modelu. Jeżeli tabliczka wskazuje inny kod wyrobu, przejdź do kategorii kuchni Amica z piekarnikiem elektrycznym i odszukaj właściwy wariant.
FAQ – części do Amica 55560 508GE2.33EZpPF(Xx)
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie zawsze. Jeżeli nie działa tylko góra albo dół, odpowiednia grzałka jest jednym z głównych podejrzanych. Brak grzania na wszystkich funkcjach może wynikać także z termostatu, przełącznika, zabezpieczenia termicznego, przewodu lub wspólnego zasilania.
Czy grzałka z prawidłową ciągłością jest sprawna?
Pomiar ciągłości wyklucza jedynie przerwę w obwodzie. Nie potwierdza prawidłowej mocy ani stanu izolacji. Grzałka może powodować upływ do obudowy dopiero po rozgrzaniu, dlatego przy reakcji różnicówki potrzebny jest pomiar izolacji.
Dlaczego palnik gaśnie po puszczeniu pokrętła?
Najpierw sprawdź czystość i ułożenie korony, wielkość płomienia, ogrzewanie końcówki termopary oraz możliwość pełnego wciśnięcia pokrętła. Dopiero później ocenia się termoparę, jej połączenie i mechanizm zaworu gazowego.
Czy można dobrać część po oznaczeniu 508GE2.33EZpPF(Xx)?
Oznaczenie modelu pomaga w wyszukiwaniu, ale do potwierdzenia zgodności potrzebny jest również kod wyrobu 55560 i 14-cyfrowy numer fabryczny. W obrębie podobnych modeli mogły występować różne wersje podzespołów.
Czy szyba o takich samych wymiarach będzie pasować?
Nie musi. Oprócz wymiarów znaczenie mają grubość, obróbka krawędzi, nadruk, rozmieszczenie otworów i sposób osadzenia w listwach. Szybę dobieraj według zgodności katalogowej z kodem urządzenia.
Czy po wymianie termostatu potrzebne jest programowanie?
Mechaniczny termostat nie wymaga programowania, ale musi mieć właściwą charakterystykę styków i prawidłowo ułożoną kapilarę. Nie wolno jej zaginać ani montować poza fabrycznymi uchwytami.
