1002645 - Kuchenka mikrofalowa IM 20 RF (bez logo)
Części do kuchenki mikrofalowej Amica IM 20 RF o kodzie wyrobu 1002645 obejmują elementy napędu talerza, drzwi, wentylacji, sterowania i układu grzania. Objaw nie wskazuje jednak automatycznie podzespołu do wymiany. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki mikrofalówki Amica IM 20 RF
W kuchence mikrofalowej jeden objaw może mieć kilka przyczyn. Brak grzania nie oznacza automatycznie uszkodzenia magnetronu, a zatrzymany talerz nie musi świadczyć o awarii silnika. Diagnostykę warto zacząć od elementów dostępnych bez zdejmowania obudowy, a następnie — jeżeli jest to konieczne — przekazać urządzenie osobie przygotowanej do pracy przy obwodzie wysokiego napięcia.
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Interpretacja |
| Kuchenka nie reaguje | gniazdo, wtyczka, przewód, bezpiecznik, zabezpieczenie termiczne, blokada drzwi lub sterowanie | zasilanie innego urządzenia z tego samego gniazda, stan przewodu i poprawne domknięcie drzwi | sprawne gniazdo nie potwierdza sprawności wewnętrznego toru zasilania |
| Talerz i wentylator działają, lecz potrawa pozostaje zimna | tor wysokiego napięcia, magnetron, dioda, kondensator, transformator, bezpiecznik WN, połączenia lub sterowanie | kontrolowany test z wodą, brak nietypowego buczenia, zapachu i iskrzenia | działanie lampki i talerza potwierdza tylko część funkcji kuchenki, nie sprawność układu mikrofalowego |
| Talerz nie obraca się, ale kuchenka grzeje | złe ułożenie talerza, wózek z rolkami, krzyżak, sprzęgło, silnik lub jego zasilanie | osadzenie talerza, czystość bieżni, pęknięcia rolek i wyrobione gniazdo sprzęgła | jeśli napęd obraca się bez talerza, ale zatrzymuje pod obciążeniem, silnik lub sprzęgło może nie przenosić wymaganego momentu |
| Kuchenka iskrzy | metalowe naczynie, zwęglona płytka mikowa, tłuszcz przy falowodzie, ubytek powłoki komory lub uszkodzenie anteny magnetronu | natychmiast przerwać pracę i obejrzeć wnętrze po ostygnięciu | sama wymiana miki nie wystarczy, jeśli wypalony jest falowód, antena magnetronu albo metal komory |
| Drzwi nie domykają się lub trzeba je dociskać | zaczepy, sprężyna, zawiasy, skrzynka blokady albo mikroprzełączniki | luzy zawiasów, pęknięcia zaczepów i swobodny ruch mechanizmu | kuchenki z uszkodzonymi drzwiami, zamkiem lub powierzchnią uszczelniającą nie należy uruchamiać |
| Kuchenka głośno buczy albo czuć spaleniznę | wentylator, luźny element mechaniczny, przeciążony transformator, uszkodzenie toru WN lub przypalona mika | ustalić, czy hałas pojawia się tylko podczas grzania mikrofalami; sprawdzić wnętrze i otwory wentylacyjne | dalsze próby mogą powiększyć uszkodzenie, dlatego urządzenie należy wyłączyć |
Mikrofalówka działa, ale nie grzeje
Najpierw potwierdź objaw bez uruchamiania pustej komory. Umieść w niej naczynie przeznaczone do mikrofalówek z odmierzoną ilością wody, uruchom krótki cykl na wysokiej mocy i porównaj temperaturę przed oraz po próbie. Wyraźny wzrost temperatury potwierdza wytwarzanie energii mikrofalowej, ale nie określa jeszcze pełnej mocy urządzenia. Powtarzalny test ilościowy wymaga termometru, stałej ilości wody, jednakowego czasu i uwzględnienia mocy znamionowej konkretnej kuchenki.
Jeśli woda pozostaje zimna, a jednocześnie pracują talerz, oświetlenie i wentylator, podejrzenie przesuwa się w stronę obwodu grzania: połączeń, bezpiecznika wysokiego napięcia, diody, kondensatora, transformatora lub magnetronu. Nie należy kupować tych części kolejno na próbę. Przykładowo zwykły multimetr może wskazać przerwę w obu kierunkach na sprawnej diodzie WN, ponieważ napięcie jego testu bywa zbyt małe. Z kolei prawidłowa ciągłość włókna magnetronu i brak zwarcia do obudowy są jedynie kontrolą wstępną — magnetron może przejść taki test, a mimo to nie pracować pod wysokim napięciem.
Elementy tego obwodu znajdziesz w kategoriach bezpieczniki i diody do mikrofal Amica oraz magnetrony i transformatory do mikrofal Amica, ale zakup powinien nastąpić dopiero po potwierdzeniu przyczyny i zgodności katalogowej.
Uwaga: kondensator wysokiego napięcia może zachować niebezpieczny ładunek po odłączeniu wtyczki. Zdejmowanie obudowy, rozładowywanie kondensatora, pomiary pod napięciem oraz diagnostyka magnetronu wymagają kwalifikacji, procedury serwisowej właściwej dla urządzenia i odpowiednich narzędzi. Opisane czynności serwisowe nie są przeznaczone dla osoby bez przygotowania.
Co sprawdzić, gdy talerz się nie obraca
Zacznij bez narzędzi i przy odłączonym urządzeniu:
- Wyjmij talerz i osadź go ponownie tak, aby jego gniazdo prawidłowo połączyło się z krzyżakiem napędu.
- Oczyść rolki wózka oraz bieżnię na dnie komory. Zaschnięte resztki mogą blokować ruch lub powodować skokowe obracanie.
- Sprawdź, czy rolki nie są pęknięte, a krzyżak i sprzęgło nie mają wyrobionego lub rozwarstwionego gniazda.
- Obróć dostępne elementy ręką bez używania siły. Zacięcia wskazują na problem mechaniczny, ale swobodny obrót nie potwierdza jeszcze sprawności silnika pod obciążeniem.

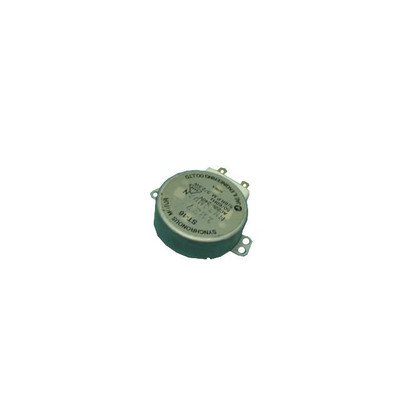

Jeżeli wyposażenie jest całe i prawidłowo osadzone, kolejnym podejrzanym jest silnik talerza, jego przewody albo układ sterowania. Pomiar ciągłości uzwojenia wykonuje się po odłączeniu części od instalacji. Przerwa wskazuje na uszkodzenie uzwojenia, natomiast uzyskana ciągłość nie potwierdza, że silnik ma wystarczający moment i nie zacina się po rozgrzaniu. Nie należy stosować uniwersalnej wartości rezystancji — zależy ona od wersji silnika.
Do naprawy mogą być potrzebne silniki napędu mikrofal Amica albo mocowania talerzy mikrofal Amica. Porównaj średnicę wózka, liczbę i rozmieszczenie rolek, kształt sprzęgła, wysokość osi oraz oznaczenie silnika.
Iskrzenie i uszkodzona płytka mikowa
Po zauważeniu błysków, trzasków lub śladów łuku elektrycznego natychmiast przerwij pracę. Najpierw wyklucz naczynie z metalowym zdobieniem, folię aluminiową, druciany zacisk oraz zabrudzenia. Następnie obejrzyj płytkę mikową osłaniającą wyjście falowodu. Ciemne punkty, rozwarstwienie, przepalenie lub zwęglenie tłuszczu kwalifikują ją do wymiany.
Nowa mika musi zasłaniać falowód w taki sam sposób jak poprzednia. Istotne są jej obrys, grubość, położenie otworów i sposób mocowania. Krawędzie powinny być gładkie, a powierzchnia czysta. Jeżeli pod płytką widać nadtopiony metal, głębokie wżery, wypaloną osłonę anteny magnetronu albo uszkodzoną powłokę komory, sama płytka mikowa do mikrofalówki Amica może nie usunąć przyczyny.
Nie uruchamiaj kuchenki bez osłony falowodu w celu „sprawdzenia, czy jeszcze iskrzy”. Tłuszcz i para mogą dostać się do falowodu, a łuk elektryczny może uszkodzić magnetron oraz komorę.

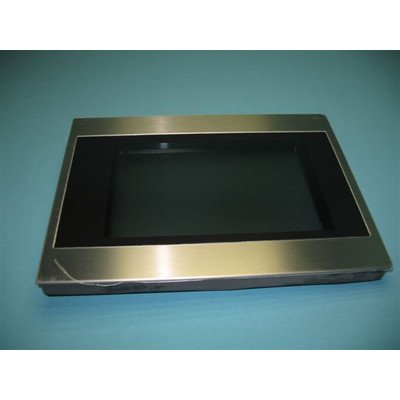

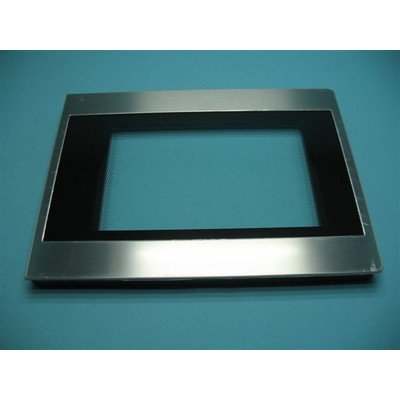

Drzwi, zaczepy i mikroprzełączniki bezpieczeństwa

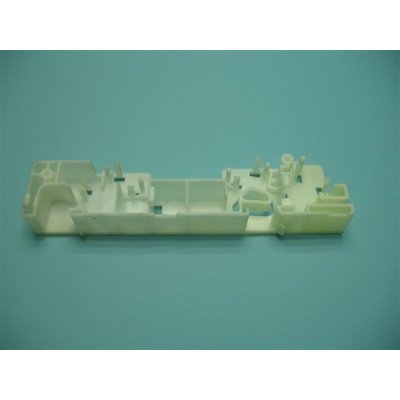

Mechanizm drzwi obejmuje zawiasy, zaczepy, sprężyny, prowadzenie zamka i mikroprzełączniki. Przekrzywione drzwi mogą mechanicznie zamykać się pozornie poprawnie, ale nie przełączać wszystkich styków we właściwej kolejności. Podobny objaw powoduje pęknięty zaczep albo przesunięta skrzynka blokady.

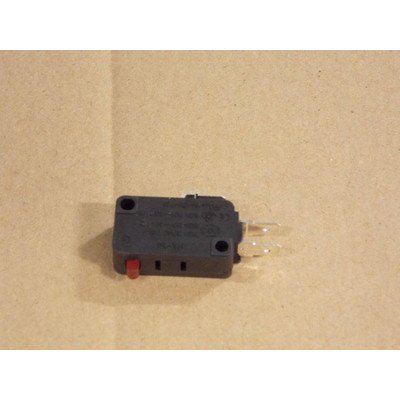

Przy odłączonym urządzeniu można sprawdzić wzrokowo, czy zaczepy nie są wyszczerbione, czy drzwi nie opadają oraz czy powierzchnie przylegania są czyste i niewgniecione. Serwisant może następnie odłączyć przewody badanego mikroprzełącznika i sprawdzić omomierzem zmianę stanu między pozycją drzwi otwartych i zamkniętych. Wynik musi być interpretowany według zacisków COM, NO i NC oraz schematu konkretnego przełącznika. Sam dźwięk kliknięcia nie potwierdza prawidłowego przełączania elektrycznego.
Mikroprzełączników ani blokad nie wolno mostkować, zwierać na stałe lub omijać. Po naprawie mechanizmu drzwi należy sprawdzić kolejność działania zabezpieczeń, poprawność domknięcia oraz — zgodnie z procedurą serwisową — szczelność mikrofalową. Dostępne grupy części obejmują zamki drzwiczek do mikrofal Amica i przełączniki do mikrofal Amica.
Dostęp do części i bezpieczna wymiana
Talerz, wózek, krzyżak i część osłon komory można wyjąć od strony wnętrza urządzenia. Dostęp do silnika, sterowania, wentylatora, blokady drzwi i układu wysokiego napięcia wymaga natomiast demontażu elementów obudowy. Dokładna kolejność oraz rozmieszczenie mocowań mogą różnić się między wykonaniami wykorzystującymi podobną obudowę, dlatego nie należy przyjmować liczby śrub ani drogi dostępu z instrukcji innego modelu.
Przed odłączeniem przewodów technik powinien udokumentować ich położenie, chwytać za konektory zamiast za przewody i sprawdzić, czy styki nie są przegrzane lub poluzowane. Wymiana samego podzespołu bez naprawy nadpalonego złącza może spowodować ponowną awarię.
Po montażu wszystkie osłony, ekrany, przewody ochronne i elementy prowadzenia drzwi muszą wrócić na właściwe miejsca. Kuchenki nie wolno uruchamiać ze zdjętą obudową. Naprawa obejmująca drzwi, falowód, magnetron lub zdjęcie osłon chroniących przed energią mikrofalową powinna zakończyć się kontrolą bezpieczeństwa wykonaną odpowiednim miernikiem przez wykwalifikowaną osobę.
Jak dobrać części do Amica IM 20 RF 1002645
Nazwa IM 20 RF i podobny wygląd części nie wystarczają do potwierdzenia zgodności. Dla urządzenia Amica przygotuj:
- pełny model z tabliczki znamionowej,
- kod wyrobu 1002645,
- 14-cyfrowy numer fabryczny,
- informację o wariancie „bez logo”, jeżeli występuje w oznaczeniu lub dokumentacji urządzenia,
- oznaczenie zdemontowanej części i zdjęcie jej złączy oraz mocowań.
Przy częściach mechanicznych porównaj wymiary, stronę montażu, rozstaw mocowań, kształt zaczepów i sposób współpracy z sąsiednimi elementami. Przy silniku, wentylatorze, żarówce, bezpieczniku i innych częściach elektrycznych znaczenie mają również napięcie, moc lub prąd znamionowy, charakterystyka zabezpieczenia, prędkość, kierunek obrotu i układ wyprowadzeń. Magnetron, transformator i elementy drzwi muszą mieć potwierdzoną zgodność katalogową — podobna wtyczka lub pasujący rozstaw otworów nie są wystarczającym kryterium.
FAQ – części do mikrofalówki Amica IM 20 RF
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Identyczny objaw może powodować bezpiecznik WN, dioda, kondensator, transformator, połączenie elektryczne, blokada drzwi lub sterowanie. Magnetron należy podejrzewać po wykluczeniu pozostałych elementów, a prosty pomiar omomierzem nie potwierdza jego pełnej sprawności.
Czy mogę używać mikrofalówki, gdy talerz się nie obraca?
Nie jest to zalecane. Potrawa może nagrzewać się nierównomiernie, a zablokowane sprzęgło może dodatkowo obciążać silnik. Najpierw popraw ułożenie talerza, oczyść wózek i sprawdź krzyżak.
Czy przepaloną płytkę mikową można tylko wyczyścić?
Jeżeli jest jedynie powierzchniowo zabrudzona i nie ma śladów zwęglenia, można ją ostrożnie oczyścić zgodnie z instrukcją urządzenia. Przepaloną, rozwarstwioną lub kruszącą się mikę trzeba wymienić oraz sprawdzić stan falowodu pod nią.
Czy sprawny bezpiecznik wyklucza zwarcie w kuchence?
Nie. Bezpiecznik może pozostać cały przy przerwie w obwodzie, niesprawnym magnetronie lub braku sterowania. Jeżeli nowy bezpiecznik ponownie się przepala, nie wolno zastępować go mocniejszym ani mostkować — trzeba znaleźć przyczynę przeciążenia.
Dlaczego potrzebny jest 14-cyfrowy numer fabryczny Amica?
Ten sam model handlowy może występować w różnych wykonaniach. Model, kod wyrobu i pełny numer fabryczny pozwalają zawęzić wariant konstrukcyjny oraz uniknąć zakupu części różniącej się mocowaniem, parametrami lub złączem.
