1004410 - Kuchenka mikrofalowa AMW-18 P
Części do kuchenki mikrofalowej Amica AMW-18 P o kodzie wyrobu 1004410 obejmują elementy drzwi, napędu talerza, sterowania, oświetlenia i obwodów zasilających. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Pozwala to odróżnić podobne wizualnie, lecz niezgodne wykonania.
Jak rozpoznać właściwą grupę części do Amica AMW-18 P
W kuchence mikrofalowej ten sam objaw może wynikać z awarii kilku różnych elementów. Obracający się talerz i działające oświetlenie nie potwierdzają sprawności magnetronu, natomiast brak obrotów talerza nie oznacza automatycznie uszkodzenia silnika. Przed zamówieniem części warto powiązać objaw z prostymi oględzinami, a dopiero później przejść do pomiarów.
| Objaw | Co sprawdzić najpierw | Możliwe przyczyny | Wniosek i następny krok |
| Kuchenka nie reaguje | Gniazdo, przewód zasilający, domknięcie drzwi i ustawienie programatora | Przewód, bezpiecznik, termostat, zespół wyłączników drzwiowych, programator | Sprawne zasilanie zewnętrzne nie rozstrzyga, który obwód wewnętrzny jest przerwany. Potrzebna jest kontrola ciągłości połączeń |
| Talerz i lampka działają, ale potrawa pozostaje zimna | Czy słychać zmianę dźwięku po rozpoczęciu grzania i czy nie występuje zapach spalenizny | Wyłączniki drzwiowe, połączenia transformatora, dioda WN, kondensator WN, transformator lub magnetron | Nie kupuj magnetronu wyłącznie na podstawie objawu. Najpierw trzeba sprawdzić sterowanie oraz pozostałe elementy obwodu wysokiego napięcia |
| Talerz nie obraca się, lecz urządzenie grzeje | Ułożenie talerza, pierścienia z rolkami i sprzęgła napędu | Pęknięte mocowanie, zablokowane rolki, silnik, przewody lub programator | Jeżeli mechanizm jest prawidłowo złożony, dalszym krokiem jest pomiar odłączonego silnika i sprawdzenie, czy nie jest mechanicznie zablokowany |
| Iskrzenie w komorze | Naczynie, zabrudzenia, płytkę mikową i stan powłoki komory | Metalowe zdobienia, zwęglony tłuszcz, wypalona mika, odsłonięty metal lub uszkodzenie falowodu | Natychmiast przerwij pracę. Sama wymiana płytki nie wystarczy, jeżeli pod nią pozostało zwęglenie albo uszkodzenie falowodu |
| Kuchenka uruchamia się dopiero po dociśnięciu drzwi | Zaczepy, zawiasy, luzy drzwi i uchwyt wyłączników | Zużyty zaczep, wygięte mocowanie lub nieprawidłowo przełączający mikroprzełącznik | Nie reguluj urządzenia tak, aby omijało blokadę. Zespół drzwi i zabezpieczeń musi działać w prawidłowej kolejności |
Kuchenka działa, ale nie podgrzewa
Brak grzania przy działającym talerzu i oświetleniu zawęża diagnostykę, lecz nie wskazuje jednej części. Układ wytwarzania mikrofal obejmuje między innymi transformator, kondensator i diodę wysokiego napięcia oraz magnetron. Zasilanie tego zespołu zależy również od programatora, termostatów i blokad drzwiowych.
Serwisant powinien rozpocząć od oględzin konektorów, śladów przegrzania i kontroli drogi zasilania. Dopiero po odłączeniu badanej części wykonuje się pomiary ciągłości, rezystancji, pojemności i izolacji zgodnie ze schematem konkretnej wersji urządzenia.
- Bezpiecznik: brak ciągłości potwierdza jego przepalenie, ale nie wyjaśnia przyczyny. Założenie następnego bez znalezienia zwarcia może spowodować ponowne uszkodzenie.
- Dioda wysokiego napięcia: zwykły tryb testu diody w multimetrze może być niewystarczający i wskazywać przerwę w obu kierunkach. Taki wynik sam w sobie nie potwierdza uszkodzenia.
- Kondensator WN: pojemność należy porównać z oznaczeniem na obudowie, a zaciski sprawdzić pod kątem zwarcia i upływu do metalowej obudowy. Prawidłowa pojemność nie wyklucza przebicia występującego dopiero pod wysokim napięciem.
- Magnetron: pomiędzy zaciskami żarzenia występuje bardzo mała rezystancja, natomiast między każdym zaciskiem a obudową powinna być izolacja. Taki pomiar wykrywa przerwę lub zwarcie do masy, lecz nie potwierdza zdolności magnetronu do generowania mikrofal pod obciążeniem.
- Transformator: kontrola ciągłości uzwojeń i izolacji do rdzenia może wykazać przerwę albo zwarcie, ale oczekiwane wartości zależą od konkretnego wykonania. Nie należy przenosić rezystancji z innego modelu.
Opisane pomiary wewnętrznych obwodów są przeznaczone dla wykwalifikowanego serwisanta. Kuchenka zawiera kondensator, który może zachować niebezpieczny ładunek po odłączeniu przewodu zasilającego. Pomiary pod napięciem i prace przy układzie WN wymagają odpowiednich kwalifikacji, procedury serwisowej oraz właściwych przyrządów.
Części toru wysokiego napięcia można porównać w kategoriach bezpieczników i diod oraz magnetronów i transformatorów, ale zakup powinien nastąpić dopiero po ustaleniu uszkodzonego elementu.
Co sprawdzić, gdy talerz się nie obraca
Najpierw wyjmij wtyczkę, zdejmij szklany talerz i obejrzyj elementy dostępne wewnątrz komory. Pierścień powinien leżeć płasko, rolki muszą obracać się bez zacięć, a sprzęgło osadzone na osi silnika nie może być pęknięte ani wyrobione. Sprawdź również, czy dno komory nie jest zabrudzone w sposób blokujący rolki.
Jeżeli po zdjęciu talerza sprzęgło obraca się, ale zatrzymuje pod niewielkim obciążeniem, możliwe jest zużycie przekładni silnika albo pęknięcie sprzęgła. Sam fakt, że silnik pracuje bez obciążenia, nie przesądza o jego sprawności.
Pomiar silnika wykonuje się po odłączeniu urządzenia i przewodów silnika. Przerwa w uzwojeniu wskazuje na uszkodzenie, lecz sama ciągłość nie wyklucza zatarcia przekładni lub utraty momentu obrotowego. Jeżeli silnik jest sprawny, trzeba skontrolować przewody i wyjście programatora zasilające napęd. Silnik jest zwykle zamontowany pod dnem komory, ale sposób zdjęcia dolnej osłony należy ustalić dla konkretnej konstrukcji.
Przy uszkodzeniach mechanicznych pomocne są kategorie talerzy, mocowań talerza i silników napędu. Średnica talerza nie jest jedynym kryterium — znaczenie ma również kształt gniazda współpracującego ze sprzęgłem.
Iskrzenie, trzaski i wypalona płytka mikowa
Po zauważeniu błysków lub trzasków należy natychmiast wyłączyć kuchenkę. Najpierw usuń metalowe naczynie, folię lub talerz ze zdobieniem i sprawdź, czy w komorze nie pozostały fragmenty metalu. Następnie obejrzyj płytkę mikową osłaniającą wylot falowodu. Ciemne, zwęglone punkty, pęknięcie, przepalenie lub odkształcenie kwalifikują ją do wymiany.
Przed zamontowaniem nowej płytki trzeba usunąć tłuszcz i zwęglone resztki z jej mocowania. Należy też obejrzeć powierzchnię za osłoną bez uruchamiania kuchenki ze zdjętą płytką. Jeżeli falowód, antena magnetronu albo powłoka komory są nadpalone, sama nowa mika może szybko ulec ponownemu uszkodzeniu.
Płytkę dobiera się według kształtu, wymiarów, grubości i rozmieszczenia mocowań. Nie wolno zastępować jej przypadkowym tworzywem. Odpowiednią grupę części zawiera kategoria płytek mikowych do mikrofal Amica.
Drzwi, zawiasy i mikroprzełączniki bezpieczeństwa
Problemy z uruchamianiem po zamknięciu drzwi mogą wynikać z pękniętych zaczepów, opadniętych zawiasów, zużytego uchwytu wyłączników albo uszkodzonego mikroprzełącznika. Najpierw sprawdź, czy drzwi zamykają się równo, bez podnoszenia ich ręką i bez mocnego dociskania. Zaczepy powinny wchodzić swobodnie w gniazda i nie mogą być pęknięte.
Wyłączniki drzwiowe bada się po odłączeniu ich przewodów. Miernik powinien wykazać zmianę stanu między zaciskiem wspólnym a stykiem normalnie otwartym lub normalnie zamkniętym podczas naciskania dźwigni. Właściwą parę zacisków i kolejność działania należy ustalić ze schematu urządzenia — w kuchenkach może pracować kilka przełączników o różnych funkcjach. Poprawny pomiar pojedynczego przełącznika nie wyklucza zużycia mechanicznego uchwytu, które zmienia moment jego zadziałania.
Nie wolno mostkować mikroprzełączników ani uruchamiać kuchenki przy otwartych drzwiach. Po wymianie drzwi, zawiasów lub elementów zamka drzwiczek serwisant powinien sprawdzić pracę blokad, domknięcie, powierzchnie przylegania oraz poziom upływu mikrofal odpowiednim miernikiem.
Dostęp do części i montaż
Talerz, pierścień obrotowy, sprzęgło oraz płytka mikowa są dostępne od strony komory i zwykle nie wymagają zdejmowania metalowej obudowy. Przed ich demontażem odłącz kuchenkę od sieci, poczekaj na ostygnięcie wnętrza i zapamiętaj położenie mocowań.
Dostęp do silnika, programatora, wyłączników, bezpieczników i układu wysokiego napięcia wymaga demontażu osłon. Konstrukcja panelu i kolejność zdejmowania obudowy mogą różnić się nawet między podobnymi mikrofalówkami. Przed rozłączeniem przewodów należy udokumentować ich położenie, oznaczyć złącza i nie ciągnąć za same przewody. Po naprawie wszystkie ekrany, osłony, przewody ochronne i mocowania muszą wrócić na fabryczne miejsca przed próbą działania.
Jak dobrać część do AMW-18 P
Dla urządzeń Amica należy odczytać z tabliczki znamionowej:
- pełny model AMW-18 P,
- kod wyrobu 1004410,
- pełny 14-cyfrowy numer fabryczny.
Sam napis AMW-18 P lub podobny wygląd części nie gwarantuje zgodności. W obrębie jednej rodziny mogą występować różne kolory i wykonania drzwi, panele, programatory, silniki o odmiennym zasilaniu, inne kondensatory oraz magnetrony różniące się mocowaniem, kierunkiem anteny i układem chłodzenia.

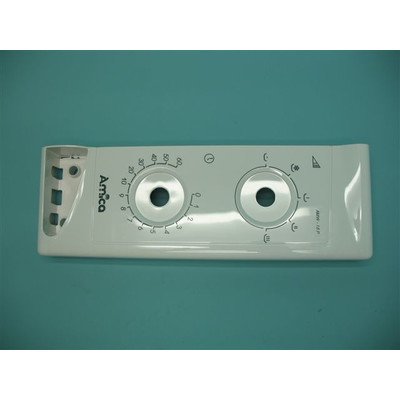

Przy części mechanicznej porównaj wymiary, stronę montażu, rozstaw i rodzaj mocowań. Przy elemencie elektrycznym sprawdź również oznaczenie producenta, napięcie, moc lub pojemność oraz układ złączy. W przypadku drzwi trzeba zweryfikować kompletność zestawu i wariant kolorystyczny, a przy module lub programatorze — numer wykonania, nie tylko kształt panelu.
Najbezpieczniejszym następnym krokiem jest przygotowanie czytelnego zdjęcia całej tabliczki znamionowej oraz oznaczenia wymontowanej części. Pozostałe grupy części do kuchenek mikrofalowych Amica należy filtrować dopiero po potwierdzeniu tych danych.
FAQ – części do Amica AMW-18 P
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, oświetlenie i obwód wytwarzania mikrofal są odrębnymi częściami układu. Kuchenka może wykonywać program, lecz nie grzać z powodu usterki sterowania, diody, kondensatora, transformatora, połączeń albo magnetronu.
Czy sprawny magnetron można potwierdzić omomierzem?
Omomierz pozwala wykryć przerwę żarzenia lub zwarcie zacisku do obudowy. Prawidłowy wynik takiego badania nie potwierdza, że magnetron wytwarza właściwą moc podczas pracy.
Dlaczego nowy bezpiecznik ponownie się przepala?
Bezpiecznik jest skutkiem działania zabezpieczenia, a nie zawsze pierwotną przyczyną. Moment przepalenia pomaga ukierunkować diagnostykę: problem przy poruszaniu drzwiami sugeruje kontrolę blokad, a po rozpoczęciu grzania — sprawdzenie obwodu wysokiego napięcia. Nie wolno zastępować bezpiecznika elementem o przypadkowych parametrach ani go mostkować.
Czy można używać mikrofalówki z wypaloną płytką mikową?
Nie należy jej uruchamiać. Zwęglenie może przewodzić i powodować dalsze iskrzenie, uszkodzenie falowodu lub anteny magnetronu. Przed wymianą trzeba ocenić także powierzchnię znajdującą się za płytką.
Czy do AMW-18 P wystarczy dobrać talerz po średnicy?
Nie. Oprócz średnicy trzeba porównać profil krawędzi i kształt środkowego gniazda współpracującego ze sprzęgłem napędu. Podobny talerz może nie osadzić się prawidłowo albo pracować niestabilnie.
Gdzie znaleźć dane potrzebne do zamówienia części?
Na tabliczce znamionowej urządzenia. Do doboru przygotuj model AMW-18 P, kod wyrobu 1004410 i 14-cyfrowy numer fabryczny. Warto dołączyć zdjęcie oznaczenia starej części, zwłaszcza przy elementach elektrycznych, drzwiach i sterowaniu.
