Części do Amica AMSF20E1S 1103062 — od objawu do właściwego podzespołu
AMSF20E1S jest wolnostojącą kuchenką mikrofalową ze sterowaniem elektronicznym, komorą o pojemności 20 l, mocą wyjściową mikrofal 700 W i talerzem o średnicy 245 mm. Ten wariant nie ma grilla, dlatego nie należy dobierać do niego części przeznaczonych do modeli z grzałką grillową tylko ze względu na podobną obudowę lub zbliżone oznaczenie handlowe.
W zależności od objawu naprawa może dotyczyć talerza i jego napędu, przycisku otwierania drzwi, zespołu blokad, panelu sterowania, płytki mikowej albo elementów układu wysokiego napięcia. Brak grzania nie oznacza automatycznie uszkodzenia magnetronu, a niedziałający talerz nie przesądza o awarii silnika.
Co sprawdzić przed rozebraniem urządzenia
Najpierw wykonaj czynności niewymagające zdejmowania obudowy:
- Sprawdź działanie gniazdka za pomocą innego urządzenia oraz stan wtyczki i przewodu.
- Otwórz i ponownie domknij drzwi. Usuń zabrudzenia z powierzchni przylegania, ale nie reguluj i nie mostkuj blokad drzwiowych.
- Sprawdź, czy na wyświetlaczu nie widnieje komunikat LOCK. W tym modelu aktywna blokada może sprawiać wrażenie, że panel reaguje, mimo że urządzenie nie wytwarza mikrofal.
- Upewnij się, że wybrano program mikrofalowania, a nie sam minutnik, oraz ustaw odpowiedni czas i poziom mocy.
- Jeśli talerz hałasuje, zdejmij szkło i oczyść dno komory oraz rolki wózka z resztek jedzenia.
Do kontrolowanego sprawdzenia grzania można użyć naczynia przeznaczonego do mikrofalówek z około 250 ml chłodnej wody. Krótki cykl na pełnej mocy powinien spowodować wyraźny wzrost temperatury. Test potwierdza jedynie, że urządzenie przekazuje energię do wsadu — nie mierzy rzeczywistej mocy magnetronu ani równomierności grzania.
Diagnostyka według objawu
| Objaw | Możliwe przyczyny | Co można sprawdzić bez zdejmowania obudowy | Dalsza diagnostyka |
| Brak reakcji wyświetlacza i przycisków | gniazdko, przewód, bezpiecznik sieciowy urządzenia, zasilanie modułu | gniazdko, wtyczkę, przewód i zabezpieczenie instalacji | bezpiecznik, przewody i płytkę sterowania sprawdza serwisant |
| Panel działa, ale cykl nie startuje | blokada LOCK, niedomknięte drzwi, uszkodzona dźwignia lub blokady drzwiowe | komunikat na panelu, domknięcie drzwi, działanie przycisku otwierania | kontrola mocowania i kolejności działania mikroprzełączników |
| Talerz i wentylator pracują, ale woda pozostaje zimna | nieprawidłowa nastawa, blokada, mikroprzełącznik, bezpiecznik WN, dioda, kondensator, transformator, magnetron lub sterowanie | ustawienia i prosty test z wodą | pomiary układu grzania wymagają kwalifikacji i procedury właściwej dla urządzenia |
| Talerz się nie obraca, ale kuchenka grzeje | źle ułożony talerz, zabrudzony lub uszkodzony wózek, wyrobiony krzyżak, silnik albo jego zasilanie | osadzenie szkła, stan krzyżaka, rolek i toru ich ruchu | pomiar silnika i jego zasilania po bezpiecznym uzyskaniu dostępu |
| Iskrzenie w komorze | metalowe naczynie, zwęglone zabrudzenia, przepalona płytka mikowa lub uszkodzona powłoka komory | natychmiast przerwij pracę i obejrzyj wnętrze po ostygnięciu | kontrola falowodu i anteny magnetronu przez technika, jeśli uszkodzenie sięga poza mikę |
| Przyciski działają wybiórczo | zabrudzenie, uszkodzony przycisk, nakładka, klawiatura lub płytka sterowania | wyłącz blokadę i sprawdź reakcję poszczególnych pól bez używania nadmiernej siły | kontrola panelu, taśmy połączeniowej i modułu |
Mikrofalówka działa, lecz nie grzeje
Jeżeli słychać wentylator, świeci lampka i obraca się talerz, część obwodów sterujących działa, ale nie rozstrzyga to o sprawności układu wytwarzania mikrofal. Przed podejrzeniem magnetronu trzeba wykluczyć nieprawidłowy program, blokadę uruchomienia oraz problem z drzwiami.
Wewnątrz urządzenia serwisant sprawdza między innymi:
- stan i prawidłowe przełączanie mikroprzełączników drzwiowych;
- połączenia konektorowe i ślady przegrzania przewodów;
- ciągłość bezpieczników i zabezpieczeń termicznych;
- kondensator oraz diodę wysokiego napięcia;
- transformator i magnetron;
- przekaźniki oraz ścieżki płytki sterowania.
Pomiar ciągłości mikroprzełącznika wykonuje się przy odłączonych przewodach, porównując stan styków przed naciśnięciem i po naciśnięciu elementu wykonawczego. Poprawny wynik elektryczny poza urządzeniem nie potwierdza jednak właściwego ustawienia przełącznika względem zamka drzwi. Liczy się również kolejność przełączania zabezpieczeń podczas zamykania i otwierania.
W magnetronie można sprawdzić ciągłość obwodu żarzenia oraz brak połączenia jego zacisków z obudową. Taki pomiar pozwala wykryć przerwę albo zwarcie do masy, ale nie potwierdza zdolności magnetronu do wytwarzania mikrofal podczas pracy. Nie należy stosować jednej wartości rezystancji jako uniwersalnego kryterium dla wszystkich magnetronów.
Opisane pomiary wewnętrzne wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi i znajomości układów wysokiego napięcia. Nie są przeznaczone dla osoby bez przygotowania. W kuchence może pozostać niebezpieczne napięcie także po wyjęciu wtyczki. Nie wykonuj pomiarów pod napięciem, nie zwieraj zabezpieczeń i nie uruchamiaj urządzenia ze zdjętą obudową.
Talerz nie obraca się lub hałasuje

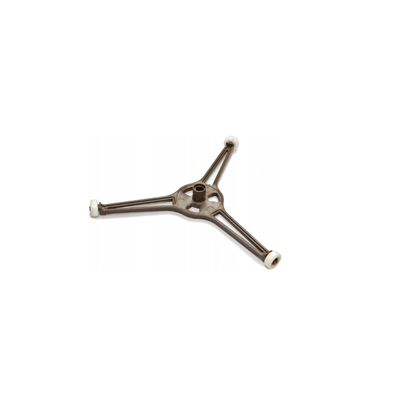

Najpierw zdejmij szklany talerz i sprawdź, czy nie jest wyszczerbiony oraz czy prawidłowo opiera się na krzyżaku. Obejrzyj rolki wózka: powinny obracać się swobodnie, bez pęknięć i spłaszczeń. Okruchy lub zaschnięty tłuszcz na dnie komory mogą powodować przeskakiwanie, terkotanie i zatrzymywanie talerza pod obciążeniem.
Wózki talerza występują w różnych wykonaniach i nie muszą być wzajemnie zamienne. Przy doborze porównaj średnicę, liczbę i położenie rolek, kształt ramion oraz sposób współpracy z talerzem. Krzyżak należy porównać także od strony gniazda osadzanego na osi silnika.
Jeżeli elementy w komorze są całe, serwisant może odłączyć silnik i sprawdzić ciągłość jego uzwojenia. Przerwa wskazuje na uszkodzenie elektryczne, lecz sama ciągłość nie potwierdza prawidłowego momentu obrotowego. Sprawny silnik również nie ruszy, jeśli nie otrzymuje zasilania z powodu przewodu, złącza lub sterowania.
Iskrzenie i uszkodzenie płytki mikowej
Płytka mikowa osłania wylot falowodu znajdujący się na ściance komory. Tłuszcz i resztki jedzenia mogą się na niej zwęglić, a przewodzący osad sprzyja wyładowaniom łukowym. Typowe ślady to ciemne punkty, nadpalenie, rozwarstwienie albo wypalony otwór.
Po zauważeniu iskier przerwij pracę urządzenia. Po odłączeniu zasilania i ostygnięciu komory sprawdź również, czy wewnątrz nie pozostał metalowy element oraz czy emalia nie jest odpryśnięta aż do blachy. Sama wymiana miki nie usunie przyczyny, jeżeli uszkodzona jest powierzchnia falowodu lub antena magnetronu.
Nową płytkę można odwzorować na podstawie starej, zachowując zewnętrzny kształt i rozmieszczenie otworów. Krawędzie powinny być równe, a element nie może być załamany ani dociskany na siłę. Przed montażem należy usunąć tłuszcz z komory i okolicy osłony bez zalewania otworu falowodu. Nie uruchamiaj kuchenki bez prawidłowo zamontowanej osłony.
Panel, przyciski i mechanizm drzwi
Brak reakcji pojedynczego przycisku może wynikać z uszkodzenia zewnętrznej nakładki, elementu przenoszącego nacisk albo klawiatury panelu. Gdy nie działa cały wyświetlacz, przyczyny należy szukać również w zasilaniu modułu, przewodach oraz samej płytce sterowania. Nie należy kupować modułu tylko na podstawie ciemnego ekranu.
Jeśli drzwi nie otwierają się po naciśnięciu przycisku, sprawdzenia wymaga dźwignia otwierania i jej zaczepy. Jest to inna usterka niż problem z elektrycznymi mikroprzełącznikami bezpieczeństwa. Pęknięta dźwignia może nie zwalniać zamka, natomiast źle ustawiony wspornik przełączników może uniemożliwiać start mimo prawidłowego zamknięcia drzwi.
Po pracach przy drzwiach lub blokadach serwisant powinien sprawdzić ich mechaniczne działanie, właściwą kolejność przełączania oraz bezpieczeństwo urządzenia po złożeniu. Niedopuszczalne jest trwałe mostkowanie któregokolwiek mikroprzełącznika.
Jak uzyskuje się dostęp i wymienia części
Talerz, wózek, krzyżak oraz płytka mikowa znajdują się w komorze i nie wymagają zdejmowania zewnętrznej pokrywy. Przed ich demontażem urządzenie należy odłączyć od zasilania. Szklany talerz wyjmuje się pionowo, a następnie usuwa wózek i — jeśli konstrukcja na to pozwala — krzyżak z osi napędu.
Dostęp do silnika talerza zależy od konstrukcji dna. Panel sterowania, wspornik mikroprzełączników, magnetron i płytka sterowania znajdują się pod obudową urządzenia. Przed odłączeniem przewodów technik powinien udokumentować ich położenie, a przy montażu odtworzyć prowadzenie przewodów z dala od ostrych krawędzi i gorących elementów.
Po naprawie wewnętrznej nie wystarcza sprawdzenie, czy kuchenka grzeje. Trzeba również zweryfikować działanie blokad drzwiowych, poprawność montażu osłon i — po ingerencji w obudowę, drzwi lub tor mikrofal — wykonać kontrolę szczelności odpowiednim miernikiem.
Jak dobrać część do AMSF20E1S
Przy doborze podaj komplet danych Amica z tabliczki znamionowej:
- model AMSF20E1S;
- kod wyrobu 1103062;
- pełny, 14-cyfrowy numer fabryczny.
Kod wyrobu jest ważny, ponieważ skrócona nazwa modelu nie musi identyfikować wszystkich zmian wykonania. Numer fabryczny może pomóc ustalić serię produkcyjną, jeśli w trakcie produkcji stosowano różne warianty podzespołu.
Dodatkowo porównaj oznaczenie wymontowanej części. Dla talerza znaczenie mają średnica i kształt środkowego gniazda, dla wózka geometria ramion i rolek, a dla silnika napięcie, mocowanie, kierunek lub charakter pracy oraz profil osi. Przy panelu trzeba rozróżnić wklejkę, przyciski, wypraskę, klawiaturę i kompletną płytkę sterującą.
Magnetron dobiera się według potwierdzonej zgodności katalogowej oraz pełnego oznaczenia starego elementu. Podobna obudowa i pasujące złącza nie wystarczą — istotne są między innymi mocowanie, położenie anteny, orientacja chłodzenia i parametry elektryczne. Płytka sterowania może wymagać właściwej wersji wykonania; nie należy zakładać, że każda wizualnie identyczna płytka będzie działać bez dodatkowych czynności.
Przed zamówieniem odczytaj tabliczkę znamionową i porównaj numer starego podzespołu, jego mocowanie oraz złącza. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki i części wykonane z kilku stron.
FAQ — części i naprawa Amica AMSF20E1S
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Podobny objaw mogą powodować ustawienia, blokada uruchomienia, niedomknięte drzwi, mikroprzełączniki, bezpieczniki, przewody, dioda, kondensator, transformator lub sterowanie. Magnetron należy podejrzewać po wykluczeniu prostszych przyczyn.
Czy można używać kuchenki, gdy talerz się nie obraca?
Nie jest to zalecane. W tym modelu talerz i wózek powinny znajdować się na miejscu podczas podgrzewania. Brak obrotu może powodować nierównomierne nagrzewanie potrawy, a uszkodzony krzyżak lub zablokowane rolki mogą obciążać silnik.
Czy nadpaloną płytkę mikową wystarczy wyczyścić?
Lekki, niezwęglony osad można ostrożnie usunąć. Płytkę z czarnymi przepaleniami, rozwarstwieniem lub otworem należy wymienić. Trzeba także obejrzeć powłokę komory i obszar falowodu, ponieważ nowa mika nie naprawi uszkodzeń znajdujących się pod nią.
Czy ciągłość uzwojenia potwierdza sprawność silnika talerza?
Nie. Pomiar pozwala wykryć przerwę, ale silnik może mieć ciągłość i mimo to nie rozwijać odpowiedniego momentu. Przyczyną może być również brak zasilania, uszkodzone złącze, sterowanie lub zablokowany mechanizm talerza.
Jakie dane są potrzebne do doboru części Amica?
Potrzebne są model AMSF20E1S, kod wyrobu 1103062 i 14-cyfrowy numer fabryczny. Warto również podać oznaczenie starej części oraz przesłać zdjęcia jej mocowań i złączy.
