1170101 - UC154BUW+04AK (UC154.3 / UVKS16152)
Części do Amica UC154BUW+04AK (UC154.3 / UVKS16152) obejmują podzespoły chłodzenia, elementy drzwi i zawiasów oraz wyposażenie wnętrza. Przy problemach z temperaturą, oświetleniem, domykaniem drzwi lub uszkodzonym pojemnikiem najpierw ustal przyczynę, a część dobierz po pełnych danych z tabliczki znamionowej, nie tylko po wyglądzie.
Zakres tej kategorii
Ta strona dotyczy chłodziarki do zabudowy Amica oznaczanej jako UC154BUW+04AK, spotykanej również pod oznaczeniami UC154.3 i UVKS16152. W kategorii mogą występować zarówno podzespoły wpływające na pracę układu chłodzenia, jak i elementy mechaniczne oraz wyposażenie wnętrza. Przykłady to termostat, pokrętło termostatu, kompresor, zawiasy, elementy drzwi, balkoniki, półki, pojemniki, oprawka oświetlenia, wyłącznik światła i elementy mocujące.
Oznaczenie kategorii 1170101 pomaga znaleźć właściwą stronę urządzenia w katalogu, ale nie powinno zastępować danych z tabliczki znamionowej podczas zamawiania części. W jednej rodzinie urządzeń mogą występować warianty różniące się wykonaniem, mocowaniem, wyposażeniem lub zastosowanym podzespołem.
Objaw nie wskazuje od razu jednej części
Podobny problem może być skutkiem usterki kilku różnych elementów. Przed zakupem warto przejść od objawu do prostych kontroli:
| Objaw | Możliwe przyczyny | Co sprawdzić bez demontażu układu chłodniczego | Jak interpretować wynik |
| Chłodziarka nie chłodzi | Brak zasilania, regulator ustawiony na 0, termostat lub jego obwód, problem ze sprężarką, nieszczelność układu | Czy działa oświetlenie, czy wtyczka i gniazdo są sprawne, czy pokrętło nie znajduje się w pozycji wyłączenia oraz czy słychać próbę uruchomienia sprężarki | Działające światło nie potwierdza sprawności termostatu ani sprężarki. Brak pracy sprężarki może mieć przyczynę w sterowaniu lub w samym agregacie |
| Sprężarka pracuje długo albo prawie bez przerwy | Nieszczelne drzwi, zła wentylacja zabudowy, wysoka temperatura otoczenia, oblodzenie, termostat, usterka układu chłodniczego | Sprawdź domknięcie drzwi, stan uszczelki, drożność przestrzeni wentylacyjnej i grubość szronu na parowniku | Ciągła praca nie jest dowodem uszkodzenia termostatu. Jeżeli chłodziarka nadal nie osiąga temperatury, potrzebna jest ocena układu chłodniczego |
| Temperatura jest zbyt niska lub żywność zamarza | Ustawienie regulatora, termostat, nieprawidłowa cyrkulacja powietrza, czujnik lub sterowanie w konkretnym wariancie | Zmierz temperaturę termometrem w środku komory po ustabilizowaniu pracy i sprawdź ustawienie pokrętła | Sam pomiar temperatury pokazuje skutek, ale nie rozróżnia termostatu, czujnika, obiegu powietrza i problemu mechanicznego |
| Woda zbiera się pod szufladami lub na tylnej ścianie | Zatkany odpływ skroplin, ustawienie urządzenia, nieszczelność drzwi, normalne skraplanie podczas cyklu pracy | Obejrzyj odpływ i kanał skroplin, usuń zabrudzenia zgodnie z instrukcją, sprawdź czy drzwi dociskają uszczelkę | Niedrożny odpływ nie wymaga wymiany termostatu. Nie przebijaj kanałów ani ścianek chłodziarki ostrym narzędziem |
| Oświetlenie nie działa | Żarówka lub moduł światła, oprawka, wyłącznik drzwi, przewody albo zasilanie | Sprawdź źródło światła i działanie wyłącznika drzwi; kontrolę ciągłości wykonuj po odłączeniu urządzenia od sieci | Brak światła nie oznacza problemu z chłodzeniem. Przy działającym chłodzeniu należy szukać usterki w obwodzie oświetlenia |

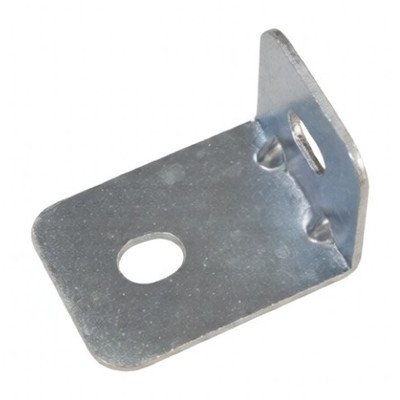

| Drzwi opadają, ocierają lub nie domykają się | Zużyty zawias, płytka zawiasu, łącznik, przeciążony balkonik, nieprawidłowe ustawienie zabudowy | Sprawdź luzy, pęknięcia, ślady ocierania i równomierny docisk uszczelki | Wymiana samego zawiasu może nie wystarczyć, jeśli drzwi są źle ustawione albo uszkodzone jest mocowanie meblowe |
| Pęknięty balkonik, pojemnik lub półka | Uszkodzenie mechaniczne, przeciążenie, uderzenie lub niewłaściwe wysuwanie | Porównaj kształt, wymiary, punkty podparcia i stronę montażu z uszkodzonym elementem | Element o podobnym wyglądzie może mieć inny rozstaw mocowań lub nie przenosić obciążenia przewidzianego dla tego modelu |
Jak sprawdzić termostat
W starszych i prostszych chłodziarkach mechaniczny termostat znajduje się zwykle w obudowie regulatora, w pobliżu lampki lub górnej części komory. Wariant urządzenia może jednak zmieniać sposób prowadzenia kapilary, mocowanie oraz układ styków.
Przed pomiarem:
- Odłącz chłodziarkę od zasilania i zabezpiecz wtyczkę przed przypadkowym podłączeniem.
- Zdemontuj pokrętło i osłonę regulatora tylko wtedy, gdy konstrukcja urządzenia pozwala na bezpieczny dostęp.
- Zrób zdjęcie połączeń przed odłączeniem przewodów i oznacz je. Nie kieruj się wyłącznie kolorem przewodu.
- Odłącz przewody od badanego elementu, aby pomiar nie obejmował innych obwodów.
- Ustaw miernik na test ciągłości lub odpowiedni zakres rezystancji.
W termostacie mechanicznym bada się przejście między stykami obwodu sprężarki przy różnych położeniach regulatora. Przy ustawieniu roboczym styki powinny pozostawać zwarte, a po osiągnięciu temperatury termostat powinien rozłączyć obwód. Jeżeli nie ma przejścia w żadnym położeniu albo styki pozostają zwarte niezależnie od ustawienia i temperatury, element może być uszkodzony.
To badanie ma ograniczenia. Nie potwierdza sprawności kapilary, prawidłowej temperatury zadziałania ani całego układu chłodniczego. Nie należy przenosić oznaczeń styków spotykanych w jednym termostacie na każdy wariant Amica. Jeżeli urządzenie ma elektroniczne sterowanie, pomiar ciągłości mechanicznego termostatu nie będzie właściwą metodą.
Nie wykonuj pomiarów napięcia sieciowego przy odsłoniętych zaciskach, jeśli nie masz odpowiednich kwalifikacji i przyrządu. Diagnostyka obwodów pod napięciem jest pracą dla wykwalifikowanego serwisanta.
Dostęp i wymiana wybranych części
Termostat i pokrętło
Po odłączeniu zasilania dostęp do mechanicznego termostatu uzyskuje się zwykle przez zdjęcie pokrętła oraz osłony regulatora. Przewody należy odłączyć po ich oznaczeniu, a kapilarę wyjąć bez załamywania i bez ciągnięcia za jej cienką rurkę. Nową kapilarę prowadzi się tą samą trasą co oryginalną, bez ostrych zagięć i bez wciskania jej na siłę w izolację.
Sposób mocowania zależy od wykonania chłodziarki. Nie skracaj kapilary i nie wymieniaj termostatu na element tylko pozornie podobny. Po montażu sprawdź, czy pokrętło obraca się w pełnym zakresie, przewody nie są przyciśnięte, a obudowa nie naciska na kapilarę.
Zawiasy i elementy drzwi
Przed odkręceniem zawiasu drzwi trzeba podeprzeć, ponieważ po zwolnieniu mocowania mogą opaść i uszkodzić przewody, uszczelkę albo front meblowy. W chłodziarce do zabudowy dostęp do zawiasów może wymagać poluzowania mocowania drzwi meblowych lub odsunięcia urządzenia. Dokładna kolejność zależy od systemu zabudowy.
Po wymianie zawiasu sprawdź szczelinę między drzwiami a korpusem, położenie uszczelki i samoczynne domykanie. Nie dokręcaj mocowań na siłę w elementach z tworzywa ani nie kompensuj krzywego ustawienia drzwi przez podkładanie przypadkowych materiałów.
Półki, balkoniki i pojemniki
Te elementy zwykle można wymienić bez ingerencji w układ elektryczny. Najpierw opróżnij część wyposażenia, wysuń ją zgodnie z prowadnicami i porównaj nowy element z uszkodzonym: długość, szerokość, wysokość, zaczepy, ograniczniki oraz stronę montażu. Nie obciążaj półki lub balkonika przed upewnieniem się, że wszystkie punkty podparcia są prawidłowo osadzone.
Kompresor i układ z czynnikiem R600a
Wymiana kompresora nie jest prostą wymianą części montowanej w komorze. Wymaga ingerencji w zamknięty układ chłodniczy, odzysku czynnika, lutowania lub odpowiednich połączeń serwisowych, próby szczelności, wykonania próżni i prawidłowego napełnienia układu. Czynności te powinien wykonywać wykwalifikowany instalator lub serwisant z właściwym wyposażeniem. Nie rozcinaj przewodów i nie sprawdzaj szczelności płomieniem.
Dobór części do Amica UC154.3 / UVKS16152
Przy zamówieniu części do urządzenia Amica przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonego elementu lub jego numer części, jeśli jest czytelny;
- zdjęcie części, mocowania i tabliczki, gdy wariant nie jest jednoznaczny.
Producent Amica wskazuje, że czternastocyfrowy numer seryjny znajduje się na tabliczce znamionowej urządzenia, a instrukcję obsługi można wyszukać po wpisaniu modelu. Numer kategorii 1170101 oraz oznaczenia UC154BUW+04AK, UC154.3 i UVKS16152 są ważnymi wskazówkami, ale same nie muszą rozstrzygać wszystkich różnic wykonania. Dotyczy to szczególnie termostatu, kompresora, zawiasów, drzwi, półek i elementów występujących w kilku wersjach.
Samo podobieństwo zdjęcia, kolor tworzywa albo identyczna liczba styków nie potwierdza zgodności. Porównaj także wymiary, sposób mocowania, położenie przyłączy, zakres zastosowania i oznaczenie producenta. Przy częściach elektrycznych zgodność należy potwierdzić dla konkretnego wariantu urządzenia, a nie tylko dla nazwy handlowej modelu.
Jeżeli nie masz pewności, odczytaj wszystkie dane z tabliczki znamionowej i zestaw je z oznaczeniem części. Przy elementach mechanicznych dołącz zdjęcie mocowania i zmierz podstawowe wymiary. To pozwala odróżnić część właściwą od podobnego wariantu bez kupowania kilku elementów na próbę.
Kontrola po naprawie
Po zakończeniu wymiany sprawdź, czy:
- wszystkie przewody i konektory są osadzone tak jak przed demontażem;
- przewody nie dotykają ruchomych ani gorących elementów;
- osłony i mocowania są zamontowane;
- drzwi domykają się bez ocierania, a uszczelka przylega na całym obwodzie;
- odpływ skroplin nie jest zasłonięty;
- po ustawieniu regulatora urządzenie rozpoczyna pracę i osiąga stabilną temperaturę;
- po wymianie elementu wyposażenia nie ma luzów ani punktów mogących pęknąć pod obciążeniem.
FAQ
Czy oznaczenie UC154.3 wystarczy do zakupu części?
Nie zawsze. Do urządzeń Amica należy porównać model, kod wyrobu i 14-cyfrowy numer fabryczny. Skrócony model może obejmować więcej niż jeden wariant wykonania.
Czy chłodziarka, która nie chłodzi, ma uszkodzony termostat?
Nie musi. Podobny objaw powodują między innymi brak zasilania, ustawienie regulatora w pozycji wyłączenia, uszkodzenie obwodu rozruchowego, sprężarki, nieszczelność układu lub problem z wentylacją zabudowy. Termostat warto oceniać dopiero po wykluczeniu prostszych przyczyn.
Czy można sprawdzić termostat zwykłym multimetrem?
Mechaniczny termostat można wstępnie sprawdzić testem ciągłości po odłączeniu przewodów i zasilania. Wynik nie potwierdza jednak prawidłowej temperatury przełączania ani sprawności całego układu. Dla sterowania elektronicznego potrzebna jest procedura właściwa dla danego wariantu.
Czy ciągła praca sprężarki oznacza konieczność wymiany termostatu?
Nie. Najpierw sprawdź szczelność drzwi, oblodzenie, warunki wentylacji urządzenia w zabudowie i rzeczywistą temperaturę w komorze. Jeżeli chłodziarka nie osiąga temperatury, przyczyną może być również układ chłodniczy, którego nie diagnozuje się samą wymianą termostatu.
Jak dobrać zawias, półkę albo balkonik?
Porównaj pełne dane urządzenia oraz wymiary, stronę montażu, kształt zaczepów i sposób podparcia. Zdjęcie podobnego elementu nie wystarcza, jeśli część występuje w kilku wersjach.
Czy wymianę kompresora można wykonać samodzielnie?
Nie jest to typowa czynność dla osoby bez przygotowania. Wymiana wymaga ingerencji w zamknięty układ chłodniczy, odpowiednich narzędzi, kontroli szczelności i prawidłowego napełnienia. Powinna być wykonana przez wykwalifikowanego serwisanta.
