1170095 - BD224BUW+04AK (BD224.3 / EKGC16158)
Części do chłodziarko-zamrażarki Amica 1170095 - BD224BUW+04AK (BD224.3 / EKGC16158) dobieraj po pełnych danych urządzenia, nie tylko po wyglądzie elementu. Przy problemach z temperaturą, drzwiami, oświetleniem, odpływem lub wyposażeniem wnętrza najpierw ustal objaw i wariant części, a następnie porównaj oznaczenia z tabliczki znamionowej.
Jak rozpoznać właściwe urządzenie
Kategoria dotyczy części do chłodziarko-zamrażarki do zabudowy Amica oznaczonej jako 1170095 - BD224BUW+04AK, a także BD224.3 / EKGC16158. Te oznaczenia mogą występować w różnych miejscach dokumentacji, katalogów lub na tabliczce urządzenia, dlatego przed zamówieniem warto zapisać je dokładnie, razem ze znakami +, kropkami i ukośnikami.
W przypadku Amica do doboru części przygotuj:
- model urządzenia;
- kod wyrobu, na przykład 1170095, jeżeli widnieje na tabliczce;
- 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki znamionowej;
- zdjęcie uszkodzonej części wraz z mocowaniem i złączami;
- w razie potrzeby wymiary, stronę montażu oraz oznaczenie nadrukowane na części.
Sam skrócony model może nie rozróżniać wszystkich zmian konstrukcyjnych. Dotyczy to szczególnie termostatów, czujników, elementów drzwi, półek, pojemników i części elektrycznych. Identyczne złącze albo podobny kształt nie potwierdza zgodności.
Objaw a możliwa przyczyna
Jeden objaw może mieć kilka przyczyn. Przed zakupem części wykonaj prostą kontrolę, która pozwala zawęzić diagnozę.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Chłodziarka jest zbyt ciepła | ustawienie temperatury, nieszczelne drzwi, oblodzenie, termostat lub czujnik, wentylator, układ chłodniczy | ustawienie pokrętła lub panelu, uszczelkę, grubość lodu, pracę sprężarki i przepływ powietrza | jeżeli po rozmrożeniu problem wraca, przyczyną może być element sterujący, odszranianie albo układ chłodniczy; samo rozmrożenie nie potwierdza sprawności części |
| Lodówka pracuje niemal bez przerwy | nieszczelność drzwi, zabrudzony skraplacz, zbyt wysoka temperatura otoczenia, błędny pomiar, termostat, ubytek czynnika lub sprężarka | domykanie drzwi, uszczelkę, skraplacz, temperaturę w komorach i sposób oszronienia | ciągła praca nie jest dowodem uszkodzenia termostatu; gdy komory nie osiągają temperatury mimo prawidłowego przepływu powietrza, potrzebna jest diagnoza układu chłodniczego |
| Urządzenie nie uruchamia sprężarki | brak zasilania, ustawienie 0, termostat lub czujnik, przekaźnik rozruchowy, zabezpieczenie albo sprężarka | gniazdo, przewód, ustawienie sterowania, kliknięcie termostatu i stan połączeń po odłączeniu zasilania | brak przejścia w obwodzie sterowania może wskazywać na termostat, ale nie wyklucza przerwy w przewodach ani usterki poza termostatem |
| W chłodziarce pojawia się lód lub woda | zatkany odpływ, zbyt długie otwieranie drzwi, uszkodzona uszczelka, nieprawidłowe sterowanie temperaturą | drożność rynienki i otworu odpływowego, uszczelkę oraz miejsce powstawania lodu | lód tylko na fragmencie tylnej ścianki może mieć inne znaczenie niż równomierne oszronienie; nie należy od razu wymieniać termostatu |

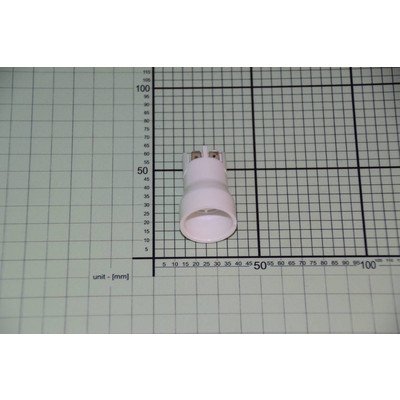

| Nie działa oświetlenie | żarówka lub moduł LED, oprawka, wyłącznik drzwi, przewody | źródło światła, oprawkę i reakcję na nacisk wyłącznika | brak światła nie musi oznaczać problemu z modułem sterującym ani chłodzeniem |

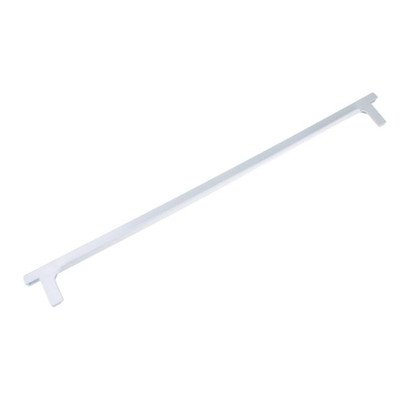

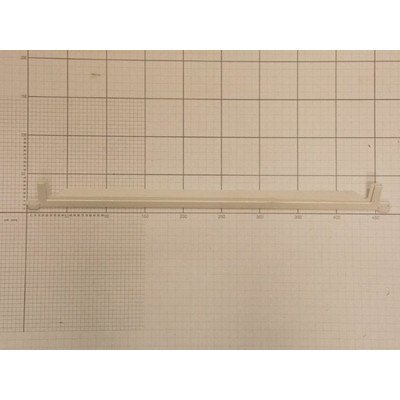

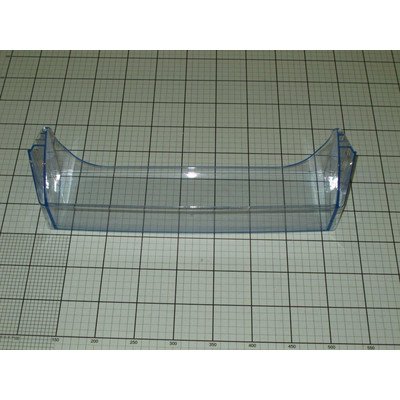

| Pękła półka, szuflada lub balkonik | przeciążenie, uderzenie, starzenie tworzywa, niewłaściwe podparcie | wymiary, punkty podparcia, prowadnice i stronę montażu | część o podobnym wyglądzie może mieć inne zaczepy lub szerokość |

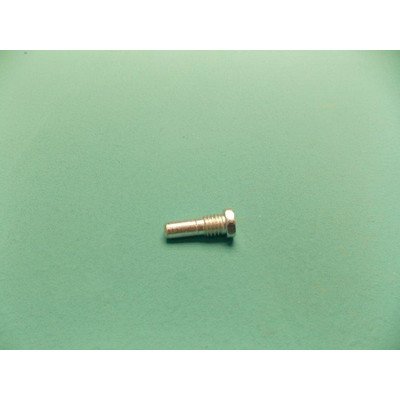

| Drzwi nie domykają się albo ocierają | uszczelka, zawias, mocowanie frontu meblowego, nierówne ustawienie urządzenia | szczelinę dookoła drzwi, stan uszczelki, zawiasy i położenie mebla | wymiana uszczelki nie naprawi wygiętego zawiasu ani źle ustawionego frontu |
Gdy chłodziarko-zamrażarka nie trzyma temperatury
Najpierw sprawdź rzeczy, które nie wymagają kupowania części. Upewnij się, że drzwi są domknięte, uszczelka przylega na całym obwodzie, a produkty nie zasłaniają kanałów powietrznych. Obejrzyj skraplacz i usuń kurz zgodnie z instrukcją urządzenia. Zmierz temperaturę niezależnym termometrem, ponieważ wskazanie pokrętła lub panelu nie zawsze oznacza temperaturę zmierzoną w konkretnym miejscu komory.
Jeżeli wewnątrz znajduje się gruba warstwa lodu, urządzenie należy bezpiecznie rozmrozić. Nie odrywaj lodu ostrym narzędziem i nie podgrzewaj komory przypadkowym źródłem wysokiej temperatury. Po rozmrożeniu sprawdź, czy odpływ skroplin jest drożny i czy problem powraca. Krótkotrwała poprawa po rozmrożeniu może wskazywać na oblodzenie, problem z odszranianiem albo nieprawidłowy odczyt temperatury, ale nie identyfikuje jednej konkretnej części.
Jeżeli sprężarka pracuje, a temperatura nadal jest zbyt wysoka, zwróć uwagę na rozkład szronu na parowniku, pracę wentylatora, czystość skraplacza i szczelność drzwi. Nierównomierne oszronienie, bardzo długie cykle pracy lub brak odpowiedniego spadku temperatury mogą wskazywać na problem układu chłodniczego albo sprężarki. Takiej usterki nie rozstrzyga się samym pomiarem ciągłości termostatu.
Jak sprawdzić termostat lub obwód sterowania
W starszych konstrukcjach mechaniczny termostat może mieć pokrętło i kapilarę, która przekazuje temperaturę do elementu sterującego. W innych wariantach stosowany jest czujnik elektroniczny i moduł sterujący. Nie zakładaj, że każda chłodziarko-zamrażarka z podobną obudową ma taki sam układ.
Przed pomiarem:
- Odłącz urządzenie od zasilania.
- Ustal, czy badany element jest mechanicznym termostatem, czujnikiem czy modułem.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Nie wykonuj pomiaru omomierzem na podłączonym obwodzie.
W mechanicznym termostacie można sprawdzić ciągłość odpowiednich styków w położeniu, w którym powinien załączać chłodzenie. Numery zacisków i sposób działania zależą od zastosowanego termostatu, dlatego nie należy przenosić jednego przypisania styków na każdy wariant. Brak przejścia w warunkach, w których termostat powinien załączać obwód, jest wskazówką do dalszej weryfikacji, ale nie wyklucza przerwy w przewodzie, złego styku konektora ani problemu z innym elementem.
Nie mostkuj termostatu jako stałej naprawy. Krótkie próby w obwodzie sieciowym mogą spowodować porażenie, zwarcie, pracę sprężarki bez prawidłowej kontroli temperatury lub uszkodzenie urządzenia. Diagnostykę pod napięciem i ingerencję w obwody zasilające powinien wykonywać wykwalifikowany serwisant z odpowiednimi przyrządami.
Jeżeli elementem jest czujnik, jego rezystancję należy porównywać z charakterystyką przewidzianą dla konkretnego modelu i temperatury pomiaru. Sama wartość zmierzona w temperaturze pokojowej nie potwierdza poprawnej pracy czujnika w całym zakresie. Wynik trzeba ocenić razem ze schematem, temperaturą elementu i reakcją sterownika.
Dostęp do części i wymiana
W chłodziarko-zamrażarkach do zabudowy dostęp do części może wymagać wysunięcia urządzenia z mebla. Przed rozpoczęciem pracy sprawdź, czy urządzenie jest stabilne i czy przewód zasilający nie jest naprężony. Zakres demontażu zależy od zastosowanego wyposażenia.
Elementy we wnętrzu

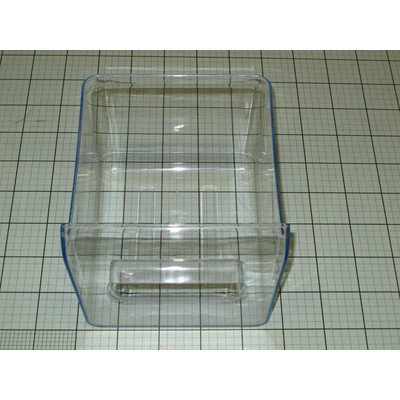

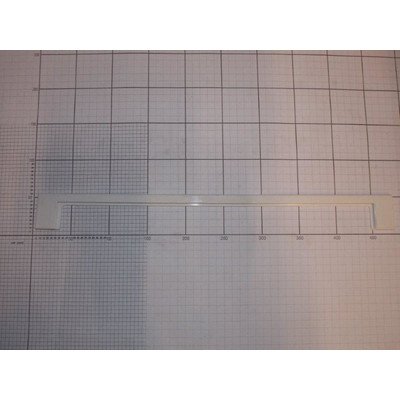

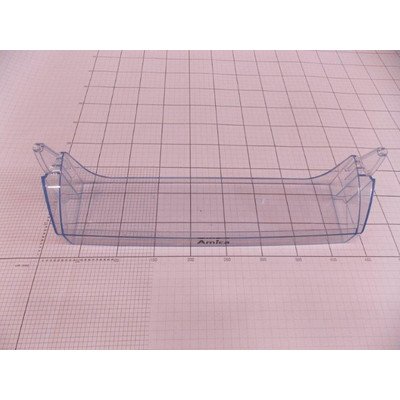

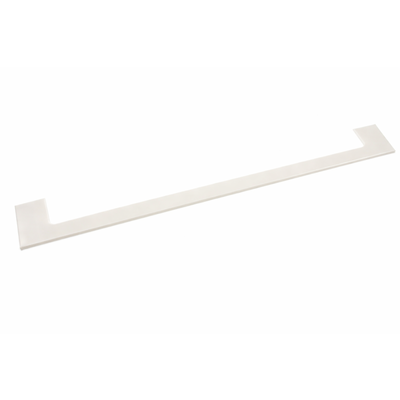

Półki, balkoniki, szuflady i pojemniki zwykle można wyjąć po odciążeniu ich zawartości i uniesieniu lub wysunięciu z prowadnic. Nie wyginaj chłodnego tworzywa, ponieważ jest bardziej kruche. Przed zamówieniem zmierz szerokość, głębokość, wysokość, rozstaw zaczepów i sprawdź, czy część dotyczy lewej lub prawej strony.
Termostat i elementy sterowania

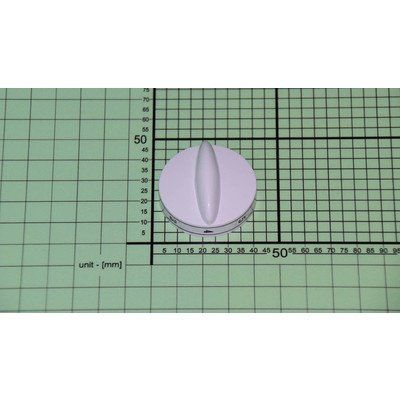

W wariantach z mechanicznym termostatem część może znajdować się pod obudową pokrętła, w pobliżu oświetlenia lub w panelu sterowania. Nie jest to jednak uniwersalna instrukcja dla każdego wykonania tego modelu. Po odłączeniu zasilania zdejmij element sterujący zgodnie z konstrukcją obudowy, wykonaj zdjęcie połączeń, odłącz konektory i ostrożnie wyjmij kapilarę, jeżeli urządzenie ją posiada.
Kapilary nie wolno załamywać, ciągnąć za przewód ani skracać. Jeżeli nowy termostat ma inną długość kapilary, inny zakres pracy lub inne zaciski, nie traktuj go jako zgodnego tylko dlatego, że pasuje mechanicznie. Nadmiar kapilary układa się zgodnie z konstrukcją urządzenia, bez ostrych zagięć i bez dociskania do elementów, które mogą ją uszkodzić.
Po montażu sprawdź poprawność mocowania, izolację przewodów, swobodne działanie pokrętła oraz brak kontaktu przewodów z ruchomymi lub gorącymi elementami. Po ponownym podłączeniu obserwuj cykl pracy i temperaturę w obu komorach; nie oceniaj naprawy wyłącznie po tym, że sprężarka się uruchomiła.
Uszczelka i elementy drzwi
Przed wymianą uszczelki sprawdź, czy problem nie wynika z przekoszenia drzwi, zawiasu albo frontu meblowego. Nową uszczelkę porównaj po wymiarach, profilu i sposobie mocowania. Po montażu powinna przylegać bez fałd i przerw. Jeżeli drzwi są ciężkie, opadają lub ocierają, sama uszczelka może nie rozwiązać problemu.
Jak dobrać część do Amica 1170095
Dobieraj część w następującej kolejności:
- potwierdź, że urządzenie to Amica 1170095 - BD224BUW+04AK (BD224.3 / EKGC16158);
- odczytaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- porównaj numer części, oznaczenie producenta, wymiary i sposób mocowania;
- sprawdź stronę montażu oraz wariant wyposażenia;
- przy częściach elektrycznych porównaj złącza, parametry i funkcję, a nie tylko liczbę pinów;
- przy termostacie sprawdź typ, zakres pracy, sposób podłączenia i długość kapilary;
- przy elementach wnętrza sprawdź punkty podparcia, prowadnice, zaczepy i kolor;
- jeżeli oznaczenia są nieczytelne, prześlij zdjęcie tabliczki oraz uszkodzonej części do weryfikacji.
Nie kupuj modułu, termostatu, czujnika ani elementu drzwi wyłącznie na podstawie nazwy handlowej modelu. W obrębie podobnych chłodziarko-zamrażarek mogą występować różne warianty wykonania. Nie zakładaj też, że każdy moduł wymaga programowania lub że każdy zamiennik będzie działał bez konfiguracji — decyduje dokumentacja i zgodność konkretnego numeru części.
Bezpieczeństwo
Przed demontażem odłącz urządzenie od sieci i zabezpiecz je przed przypadkowym uruchomieniem. Nie przebijaj przewodów układu chłodniczego, nie używaj płomienia do rozmrażania ani sprawdzania szczelności i nie wykonuj prowizorycznych mostków zabezpieczeń. Prace przy układzie chłodniczym, pomiary pod napięciem oraz naprawy instalacji elektrycznej wymagają odpowiednich kwalifikacji, narzędzi i procedury właściwej dla danego urządzenia.
FAQ
Czy części do modelu 1170095 pasują do każdej chłodziarko-zamrażarki Amica?
Nie. Oznaczenie 1170095 identyfikuje określony wariant urządzenia, ale zgodność konkretnej części należy potwierdzić na podstawie pełnych danych z tabliczki, numeru części, wymiarów i mocowania.
Czy ciągła praca lodówki oznacza uszkodzony termostat?
Nie. Podobny objaw może powodować nieszczelna uszczelka, zabrudzony skraplacz, zbyt wysoka temperatura otoczenia, oblodzenie, problem z wentylacją, układem chłodniczym albo sprężarką. Termostat warto oceniać dopiero po wykluczeniu prostszych przyczyn.
Czy można dobrać półkę lub balkonik tylko po zdjęciu?
Zdjęcie pomaga, ale nie zawsze wystarcza. Porównaj także szerokość, głębokość, wysokość, rozstaw zaczepów, sposób podparcia i stronę montażu. Podobne elementy mogą różnić się detalami niewidocznymi na fotografii.
Co przygotować do doboru części Amica?
Przygotuj model, kod wyrobu, 14-cyfrowy numer fabryczny, zdjęcie tabliczki znamionowej i zdjęcia uszkodzonego elementu. Przy częściach mechanicznych przydatne są również wymiary i fotografie mocowania.
Czy po wymianie termostatu trzeba ustawić konkretną temperaturę?
Po montażu ustawienie należy dobrać zgodnie z instrukcją urządzenia i sprawdzić rzeczywistą temperaturę niezależnym termometrem. Samo uruchomienie sprężarki nie potwierdza jeszcze prawidłowego cyklu pracy.
Czy rozmrożenie lodówki rozwiązuje problem z temperaturą?
Może usunąć skutek oblodzenia, ale nie zawsze usuwa przyczynę. Jeżeli lód szybko narasta ponownie, trzeba sprawdzić odpływ, uszczelkę, układ odszraniania, czujnik lub sterowanie odpowiednie dla danego wariantu.
