Części do Amica UM130.3 / UKS16148 dobiera się po pełnych oznaczeniach urządzenia, a nie tylko po wyglądzie starego elementu. Przy problemach z chłodzeniem, drzwiami, uszczelką, termostatem lub wyposażeniem najpierw ustal objaw i wariant lodówki, aby nie zamówić części od podobnego modelu.
Jak rozpoznać urządzenie przed zakupem części
Kategoria dotyczy chłodziarki do zabudowy Amica o oznaczeniu 1170184, występującej jako UM130BUW+04AT oraz UM130.3 / UKS16148. Jest to model z mechaniczną regulacją temperatury, standardowym kompresorem, automatycznym odszranianiem chłodziarki i osobną komorą niskich temperatur. W konstrukcji występują zarówno części eksploatacyjne i wyposażenie wnętrza, jak i elementy wpływające na szczelność oraz pracę układu chłodzenia.
Przed zamówieniem odczytaj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu, w tym oznaczenie 1170184, jeżeli znajduje się na tabliczce lub dokumentach;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie części zdemontowanej, jeśli jest widoczne;
- w przypadku elementów mechanicznych także stronę montażu, położenie i wymiary.
Skrócony zapis „UM130.3” może nie wystarczyć do potwierdzenia zgodności. Warianty tego samego modelu mogą różnić się zawiasami, uchwytami, półkami, termostatem, mocowaniem drzwi lub detalami zabudowy. Zdjęcie części pomaga w identyfikacji, ale nie zastępuje pełnego oznaczenia urządzenia.
Objaw nie wskazuje automatycznie jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak interpretować wynik |
| Lodówka nie uruchamia sprężarki | termostat, połączenia elektryczne, zabezpieczenie sprężarki, zasilanie | wtyczkę, gniazdo, ustawienie pokrętła, oświetlenie i reakcję na zmianę nastawy | Brak oświetlenia wskazuje najpierw na zasilanie. Oświetlenie działające nie potwierdza sprawności termostatu ani sprężarki. |
| Urządzenie pracuje bez przerwy | nieszczelne drzwi, zbyt wysoka temperatura otoczenia, oblodzenie, termostat, układ chłodniczy | szczelinę drzwi, uszczelkę, warstwę lodu, skraplacz i temperaturę w komorze | Sama długa praca nie rozstrzyga, czy winny jest termostat. Jeżeli urządzenie nie osiąga temperatury mimo szczelnych drzwi, potrzebna jest szersza diagnostyka układu chłodniczego. |
| Chłodziarka chłodzi zbyt słabo | źle ustawione pokrętło, nieszczelność drzwi, oblodzenie odpływu lub parownika, termostat, sprężarka albo układ chłodniczy | nastawę, rozmieszczenie produktów, szczelność, drożność odpływu i temperaturę mierzoną po ustabilizowaniu pracy | Jeżeli po rozmrożeniu i usunięciu nieszczelności objaw pozostaje, nie należy kupować termostatu bez jego sprawdzenia. |
| Produkty przy tylnej ściance zamarzają | zbyt wysoka nastawa chłodzenia, produkty dotykające tylnej ścianki, termostat, problemy z odszranianiem | położenie produktów, nastawę, grubość lodu i działanie pokrętła | Pojedyncze przymarzanie produktów może wynikać z ich położenia i nie oznacza uszkodzenia części. |
| Na tylnej ściance utrzymuje się lód lub woda | normalny cykl automatycznego odszraniania, zatkany odpływ, zbyt wysoka wilgotność, nieszczelność | odpływ skroplin, czystość otworu, uszczelkę i sposób załadunku | Wilgoć po cyklu chłodzenia może być normalna. Stała kałuża lub narastający lód wymaga sprawdzenia odpływu i szczelności. |
| Drzwi ocierają, opadają albo nie domykają się | zawias, mocowanie drzwi, nierówne ustawienie urządzenia, ciężkie balkoniki, uszczelka | luz zawiasów, położenie korpusu, docisk uszczelki i ustawienie nóżek | Jeżeli drzwi są przesunięte względem korpusu, sama wymiana uszczelki może nie usunąć problemu. |
| Pękła półka, balkonik lub szuflada | przeciążenie, uderzenie, starzenie tworzywa, nieprawidłowe osadzenie | długość, szerokość, kształt podpór i miejsce montażu | Część o podobnym wyglądzie może mieć inne podpory lub wymiary i nie będzie bezpiecznie utrzymywać obciążenia. |
Diagnostyka chłodzenia i termostatu
Najpierw pomiar temperatury i oględziny
Przed demontażem termostatu sprawdź, czy problem rzeczywiście dotyczy regulacji temperatury. Ustaw pokrętło w położeniu roboczym, włóż termometr do chłodziarki i obserwuj urządzenie przez kilka godzin przy zamkniętych drzwiach. Jednorazowy odczyt zaraz po włożeniu ciepłych produktów nie jest miarodajny.
Sprawdź również:
- czy drzwi dociskają uszczelkę na całym obwodzie;
- czy produkty nie zasłaniają tylnej ścianki ani odpływu;
- czy na tylnej ściance nie powstaje gruba, stała warstwa lodu;
- czy komora niskich temperatur nie jest przeładowana lodem;
- czy sprężarka uruchamia się po zmianie nastawy pokrętła;
- czy urządzenie ma zapewnioną wentylację w zabudowie.
Jeżeli po rozmrożeniu, oczyszczeniu odpływu i sprawdzeniu drzwi chłodzenie nadal jest nieprawidłowe, dopiero wtedy warto przejść do kontroli termostatu i obwodu zasilania. Słabe chłodzenie przy prawidłowo załączającym termostacie może oznaczać problem ze sprężarką, nieszczelność układu lub niedrożność obiegu czynnika. Taka usterka nie jest usuwana przez wymianę przypadkowej części elektrycznej.
Sprawdzenie mechanicznego termostatu miernikiem
W tym modelu zastosowano mechaniczną kontrolę temperatury, ale dokładny układ zacisków zależy od zamontowanego termostatu. Nie zakładaj numeracji styków ani kolorów przewodów bez odczytania oznaczeń na konkretnym elemencie.
Bezpieczna procedura dla osoby mającej doświadczenie w pracach elektrycznych wygląda następująco:
- Odłącz urządzenie od zasilania i zdejmij osłonę termostatu zgodnie z konstrukcją danego egzemplarza.
- Zrób zdjęcie połączeń przed odłączeniem przewodów. Nie ciągnij za przewody; zdejmuj konektory za ich metalową część.
- Ustaw multimetr na test ciągłości lub najniższy zakres rezystancji.
- Zbadaj parę styków odpowiedzialną za zasilanie sprężarki, korzystając ze schematu albo oznaczeń na termostacie.
- Obracaj pokrętło przez zakres regulacji i obserwuj, czy termostat przełącza obwód.
Ciągłość w jednym położeniu i przerwa w innym wskazują, że styki reagują na regulację, ale nie potwierdzają pełnej sprawności termostatu w temperaturze pracy. Brak przejścia w całym zakresie, sklejone styki albo brak reakcji na zmianę nastawy są argumentem za wymianą termostatu, o ile wcześniej wykluczono przerwę w przewodach i błędne podłączenie.
Nie wykonuj pomiaru rezystancji na podłączonym do sieci urządzeniu. Nie zwieraj przewodów „na stałe” i nie pozostawiaj obejścia termostatu jako sposobu użytkowania lodówki. Próba pracy ze zwartym obwodem może doprowadzić do niekontrolowanego chłodzenia, oblodzenia i uszkodzenia innych elementów.
Dostęp do termostatu i jego wymiana
W urządzeniach z mechaniczną regulacją termostat znajduje się zwykle za obudową pokrętła w górnej części komory chłodziarki, często w pobliżu oprawy oświetlenia. W modelu do zabudowy dostęp może wymagać wysunięcia urządzenia z mebla, dlatego przed rozpoczęciem prac sprawdź sposób mocowania frontu i korpusu.
Typowa kolejność prac jest następująca:
- Odłącz wtyczkę od gniazda i opróżnij obszar roboczy.
- Jeżeli trzeba wysunąć chłodziarkę, zabezpiecz front meblowy i nie naprężaj przewodu zasilającego.
- Zdejmij pokrętło oraz osłonę termostatu, nie podważając elementów ostrym narzędziem w miejscu widocznym dla użytkownika.
- Oznacz przewody i odłącz je po upewnieniu się, że urządzenie nie jest pod napięciem.
- Wyjmij termostat z mocowania i ostrożnie przeprowadź kapilarę, jeżeli dany wariant ją posiada.
- Zamontuj nowy element w tej samej pozycji, bez załamywania, skracania ani przebijania kapilary.
- Podłącz przewody zgodnie z oznaczeniami i zamontuj osłonę oraz pokrętło.
- Po ponownym ustawieniu urządzenia sprawdź, czy drzwi są wypoziomowane i czy nie ma uszkodzeń przewodu.
Po naprawie uruchom urządzenie i obserwuj cykl pracy. Nie oceniaj rezultatu wyłącznie po tym, czy sprężarka wystartowała. Sprawdź także, czy po czasie potrzebnym do ustabilizowania temperatury chłodziarka nie przechładza produktów i czy termostat rozłącza sprężarkę.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i przestrzegania zasad pracy przy urządzeniach zasilanych napięciem sieciowym. Pomiarów pod napięciem oraz ingerencji w obwód sprężarki nie wykonuj bez odpowiednich kwalifikacji. Układ chłodniczy z czynnikiem R600a może być obsługiwany wyłącznie przez osobę przygotowaną do takich prac; nie wolno przebijać przewodów ani używać otwartego ognia.
Uszczelka, zawiasy i drzwi do zabudowy
Gdy drzwi nie trzymają szczelności
Uszczelka może być pęknięta, odkształcona, stwardniała albo niedociśnięta przez przesunięte drzwi. Prostym testem jest wsunięcie kartki papieru między uszczelkę a korpus i zamknięcie drzwi w kilku miejscach. Jeżeli kartkę można bez oporu wyciągnąć na dużym odcinku, trzeba sprawdzić zarówno uszczelkę, jak i geometrię drzwi.
Przed zakupem porównaj:
- całkowite wymiary uszczelki;
- profil i sposób mocowania, na przykład wsuwany, wciskany lub przykręcany;
- narożniki i miejsce łączenia ramki;
- stronę oraz położenie drzwi;
- wariant chłodziarki z komorą niskich temperatur.

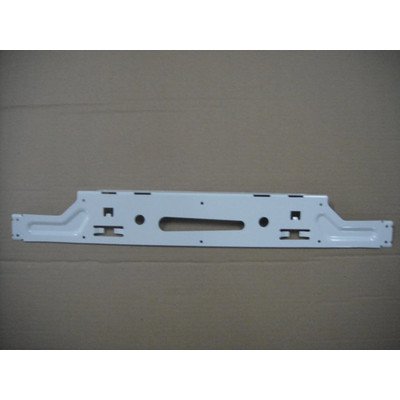

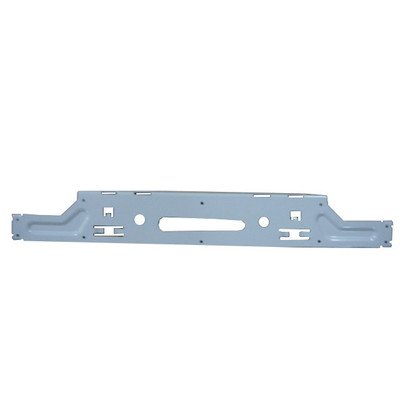

Sama wymiana uszczelki nie naprawi wyrobionego zawiasu ani poluzowanego mocowania frontu meblowego. W urządzeniu do zabudowy sprawdź również, czy front nie opiera się o sąsiedni element i czy mechanizm prowadzenia drzwi pozwala na pełne domknięcie.
Wymiana zawiasu lub elementu mocującego
Przed demontażem podeprzyj drzwi i oznacz położenie elementów. Drzwi chłodziarki są obciążone półkami i balkonikami, dlatego ich niekontrolowane opadnięcie może uszkodzić przewody, front meblowy albo sąsiednie elementy zabudowy. Po montażu sprawdź równą szczelinę wokół drzwi, samoczynne domykanie i ciągły docisk uszczelki.
Zawiasy o podobnym kształcie mogą różnić się stroną, położeniem osi, sposobem mocowania i kątem otwarcia. Wybieraj je po pełnym modelu oraz oznaczeniu części, a nie wyłącznie po zdjęciu.
Półki, balkoniki, szuflady i oświetlenie

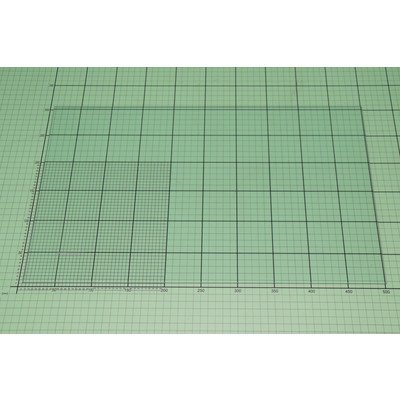

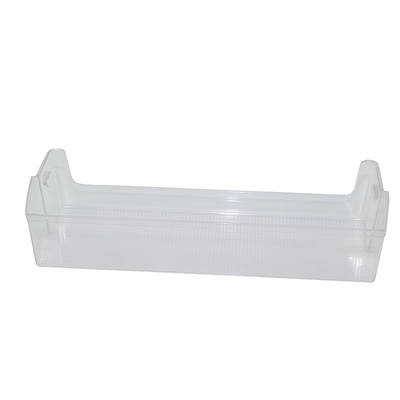

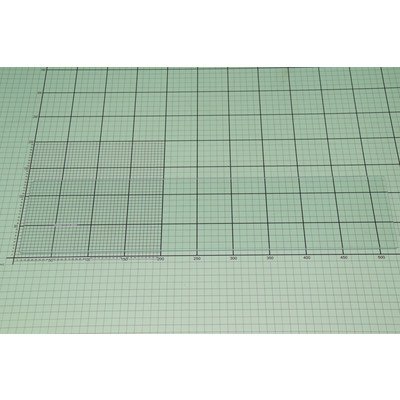

Elementy wyposażenia wnętrza zwykle nie wymagają pomiarów elektrycznych. Najważniejsze są wymiary i punkty podparcia. Przy wymianie półki sprawdź długość, szerokość, grubość, kształt narożników oraz miejsce montażu. Przy balkoniku lub szufladzie porównaj prowadzenie, zatrzaski i stronę montażu.
Pękniętej półki nie należy dalej obciążać, nawet jeśli nadal utrzymuje się na prowadnicach. Szkło lub tworzywo może pęknąć gwałtownie. Przed montażem nowego elementu oczyść prowadnice i usuń fragmenty starej części, które mogłyby powodować przekoszenie.
Przy wymianie lampy lub oprawy odłącz urządzenie od zasilania. Parametry źródła światła muszą odpowiadać oznaczeniu oprawy i dokumentacji modelu. Nie zakładaj, że każda żarówka E14 będzie odpowiednia tylko dlatego, że pasuje gwintem; znaczenie ma także moc, temperatura pracy i przestrzeń pod kloszem.
Części oryginalne i zamienniki
Oryginalny element ułatwia zachowanie zgodności z konstrukcją UM130.3 / UKS16148, ale zamiennik również może być prawidłowy, jeśli ma potwierdzone zastosowanie do tego wariantu. Przy termostacie liczą się zakres pracy, sposób mocowania, długość i prowadzenie kapilary oraz układ styków. Przy uszczelce, półce i zawiasie ważniejsze od samego oznaczenia handlowego są profil, wymiary i geometria montażu.
Nie kupuj kilku części na próbę. Najpierw ustal, czy objaw dotyczy regulacji temperatury, szczelności, odpływu, mechaniki drzwi czy wyposażenia wnętrza. Dopiero wynik oględzin i pomiarów powinien wskazać część do zamówienia.
FAQ
Czy do Amica UM130.3 pasuje każda część opisana jako UM130.3?
Nie. Ten sam skrót modelu może występować przy różnych wariantach wykonania. Potwierdź kod wyrobu, 14-cyfrowy numer fabryczny, oznaczenie części oraz jej wymiary i sposób mocowania.
Czy lodówka, która pracuje bez przerwy, ma uszkodzony termostat?
Nie zawsze. Przyczyną może być nieszczelność drzwi, oblodzenie, zbyt wysoka temperatura otoczenia, problem z wentylacją zabudowy albo układem chłodniczym. Najpierw sprawdź szczelność, odpływ, oblodzenie i temperaturę, a dopiero potem termostat.
Jak sprawdzić termostat w tym modelu?
Po odłączeniu urządzenia od sieci można sprawdzić ciągłość obwodu roboczego termostatu i reakcję styków na obracanie pokrętła. Numeracji zacisków nie wolno zakładać bez sprawdzenia oznaczeń konkretnego termostatu lub schematu urządzenia. Test miernikiem nie zastępuje kontroli pracy w rzeczywistej temperaturze.
Czy można wymienić samą uszczelkę drzwi?
Zależy to od sposobu jej zamocowania i dostępnego wariantu części. Najpierw ustal, czy uszczelka jest wymienna osobno, a następnie porównaj profil, wymiary i narożniki. Jeżeli drzwi są opadnięte, konieczna może być także naprawa zawiasu lub mocowania.
Czy doboru części wystarczy nazwa UM130.3 / UKS16148?
Nie zawsze. Dla urządzeń Amica przygotuj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach mechanicznych dołącz zdjęcie starego elementu i podaj jego wymiary, stronę oraz miejsce montażu.
Czy po wymianie termostatu trzeba programować lodówkę?
W mechanicznej wersji z pokrętłem regulacji zwykle nie wykonuje się programowania modułu, ale część musi mieć właściwy zakres i sposób podłączenia. Po wymianie trzeba sprawdzić cykl pracy, temperaturę oraz rozłączanie sprężarki. Nie zakładaj tej samej procedury dla elektronicznych wariantów innych urządzeń.
