1171254 - BK318NUWE04AT (BK3185.4NFVCAA / EKGCS 38
Części do chłodziarko-zamrażarki Amica 1171254 BK318NUWE04AT (BK3185.4NFVCAA / EKGCS 38) dobieraj po pełnym oznaczeniu z tabliczki znamionowej. Przy problemach z chłodzeniem, oblodzeniem, wodą, drzwiami lub wyposażeniem najpierw ustal, czy przyczyną jest uszczelka, zawias, wentylator, odpływ, grzałka rozmrażająca czy sterowanie.
Zakres części do modelu Amica BK3185.4NFVCAA
Ta kategoria dotyczy chłodziarko-zamrażarki do zabudowy Amica oznaczonej jako 1171254 - BK318NUWE04AT, z oznaczeniami handlowymi BK3185.4NFVCAA i EKGCS 38. Producent wskazuje dla tego urządzenia między innymi zamrażarkę z systemem No Frost, elektroniczne sterowanie, oświetlenie LED oraz możliwość zmiany kierunku otwierania drzwi.
W zależności od konkretnego miejsca awarii lub zużycia mogą być potrzebne:
- uszczelka drzwi chłodziarki albo zamrażarki;
- zawias dolny, środkowy lub górny, oś zawiasu i osłony;
- elementy mocujące do zabudowy oraz regulowana nóżka;
- wentylator, silnik wentylatora lub wirnik;
- grzałka rozmrażająca i elementy zabezpieczenia obwodu odszraniania;
- czujnik temperatury, włącznik oświetlenia albo część układu sterowania;

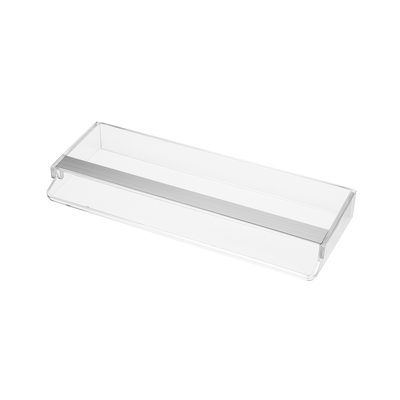

- półka, balkonik, szuflada, front szuflady lub inne wyposażenie komory;
- elementy odpływu skroplin, w tym przepychacz odpływu.
Nie każdy objaw oznacza uszkodzenie sprężarki lub modułu. W pierwszej kolejności warto wykluczyć nieszczelność drzwi, oblodzenie, zatkany odpływ i nieprawidłowy przepływ powietrza.
Od objawu do możliwej przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić i jak interpretować wynik |
| Chłodziarka słabo chłodzi, a zamrażarka działa | oblodzenie parownika, niesprawny wentylator, zablokowany przepływ powietrza, przepustnica lub czujnik | Sprawdź, czy w zamrażarce nie narasta lód przy kanałach powietrznych i czy po zamknięciu drzwi słychać pracę wentylatora. Sam brak nawiewu nie rozstrzyga, czy winny jest silnik, czujnik, oblodzenie czy sterowanie. |
| W zamrażarce szybko przybywa szronu lub lodu | problem z odszranianiem, grzałką, zabezpieczeniem termicznym, czujnikiem albo odpływem | Po całkowitym rozmrożeniu sprawdź, czy problem wraca. Jeżeli urządzenie działa poprawnie tylko przez pewien czas, podejrzenie układu No Frost jest większe, ale jednorazowe rozmrożenie nie wskazuje konkretnej części. |
| Wentylator nie pracuje | oblodzone łopatki, zablokowany wirnik, uszkodzony silnik, zaśniedziałe złącze, brak sterowania | Przy odłączonym zasilaniu sprawdź, czy wirnik obraca się lekko i bez ocierania. Jeżeli jest zablokowany przez lód, najpierw usuń przyczynę oblodzenia. Próba samego silnika nie potwierdza sprawności całego obwodu sterowania. |
| Lodówka pracuje długo i nie osiąga temperatury | nieszczelna uszczelka, źle ustawione drzwi, zabrudzony skraplacz, przeładowanie, problem z wentylacją, układ chłodniczy | Obejrzyj uszczelkę na całym obwodzie, sprawdź domykanie drzwi i oczyść dostępne elementy wymiany ciepła. Jeżeli sprężarka pracuje długo, a temperatura nadal jest zbyt wysoka, potrzebna może być diagnostyka układu chłodniczego. |
| W komorze pojawia się woda | zatkany odpływ skroplin, lód w kanale odpływowym, nieszczelne drzwi lub nieprawidłowe ustawienie urządzenia | Oczyść odpływ przeznaczonym do tego elementem i sprawdź, czy woda odpływa do tacki. Nie przepychaj kanału ostrym drutem, ponieważ można uszkodzić przewód lub elementy układu. |
| Drzwi opadają, ocierają albo nie domykają się | zużyty zawias, uszkodzona oś, poluzowane mocowanie, źle ustawiony front meblowy lub urządzenie | Sprawdź luzy na zawiasach, położenie drzwi i geometrię frontu zabudowy. Sama wymiana uszczelki nie usunie problemu, jeśli drzwi są przekoszone lub zawias ma mechaniczny luz. |
| Pękła szuflada, balkonik albo front | przeciążenie, uderzenie, starzenie tworzywa lub nieprawidłowe prowadzenie | Porównaj sposób mocowania, szerokość, wysokość i położenie elementu. W przypadku frontu szuflady nie wystarczy podobny wygląd — ważne są zaczepy i zgodność z konkretną wersją urządzenia. |
Jak sprawdzić układ No Frost
W tym modelu instrukcja przewiduje funkcję wymuszonego odszraniania. Jeżeli w zamrażarce pojawił się lód, nie używaj noża, śrubokręta ani opalarki. Ostre narzędzie może przebić parownik, a nadmierne ogrzewanie może odkształcić tworzywa i uszkodzić instalację.
Po odłączeniu urządzenia od zasilania wykonaj oględziny:
- sprawdź, czy kanały powietrzne nie są zasłonięte produktami lub lodem;
- obejrzyj wentylator i łopatki pod kątem oblodzenia, pęknięć oraz ocierania;
- sprawdź, czy odpływ skroplin nie jest zatkany;
- obejrzyj złącza i przewody dostępne bez naruszania izolacji urządzenia;
- po rozmrożeniu obserwuj, czy chłodzenie i nawiew wracają do prawidłowej pracy.
Jeżeli po rozmrożeniu urządzenie działa tylko przez kilka dni lub tygodni, nie oznacza to, że problem został usunięty. Powracające oblodzenie wskazuje na potrzebę sprawdzenia obwodu odszraniania: grzałki, zabezpieczenia termicznego, czujnika, wiązki oraz sterowania. Moduł elektroniczny należy podejrzewać dopiero po wykluczeniu prostszych przyczyn.
Pomiary elementów elektrycznych
Przed pomiarem odłącz urządzenie od sieci i odczekaj, aż dostępne elementy nie będą oblodzone. Odłącz badaną część od instalacji urządzenia, ponieważ pomiar przez moduł lub równolegle z innymi elementami może dać błędny wynik.
Grzałka rozmrażająca
Grzałkę sprawdza się pomiarem rezystancji między jej wyprowadzeniami. Przerwa w obwodzie wskazuje na uszkodzenie grzałki, natomiast bardzo niska rezystancja lub zwarcie do metalowej części wymaga dalszej kontroli i nie powinno być ignorowane. Konkretna wartość rezystancji zależy od mocy oraz konstrukcji elementu, dlatego nie należy stosować jednej uniwersalnej wartości dla wszystkich wersji.
Osobno sprawdza się zabezpieczenie termiczne. Jeżeli jest to bezpiecznik termiczny, prawidłowy pomiar w warunkach przewidzianych przez producenta powinien wykazać ciągłość. Przerwa może oznaczać zadziałanie zabezpieczenia albo jego uszkodzenie, ale sama wymiana bez ustalenia przyczyny przegrzania nie jest prawidłową naprawą.
Czujnik temperatury
Czujnik NTC powinien zmieniać rezystancję wraz ze zmianą temperatury. Pomiar wykonuj w określonej temperaturze i porównuj z charakterystyką właściwą dla tego modelu. Brak zmiany wskazania podczas ogrzewania lub chłodzenia, przerwa w obwodzie albo zwarcie przemawiają za uszkodzeniem czujnika lub jego przewodów. Prawidłowa rezystancja w jednym punkcie nie potwierdza sprawności czujnika w całym zakresie pracy.
Wentylator
Przy odłączonym zasilaniu sprawdź mechanicznie, czy wirnik obraca się swobodnie. Zablokowanie przez lód, ocieranie lub pęknięte łopatki może powodować ten sam objaw co uszkodzony silnik. Pomiar napięcia podczas pracy jest diagnostyką pod napięciem i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, zgodnie ze schematem konkretnego urządzenia. Nie podłączaj silnika przypadkowo do źródła zasilania o nieznanym napięciu.
Dostęp do części i wymiana
W przypadku elementów wyposażenia, takich jak półka, balkonik, szuflada, front lub osłona, dostęp zwykle uzyskuje się po opróżnieniu komory i wyjęciu części z prowadnic lub zaczepów. Nie wyginaj na siłę tworzywa i nie podważaj elementów w miejscu, którego nie potwierdza konstrukcja danego wariantu.
Do uszczelki drzwi dostęp uzyskuje się po otwarciu drzwi. Przed demontażem sprawdź, czy uszczelka nie wysunęła się z rowka, nie jest zabrudzona lub odkształcona. Jeżeli jest przykręcana albo wsuwana w profil, sposób montażu trzeba potwierdzić dla konkretnej wersji. Po założeniu nowej uszczelki skontroluj przyleganie na całym obwodzie i wykonaj test kartki: zamknięte drzwi powinny utrzymywać kartkę z wyczuwalnym oporem w kilku punktach.
Zawiasy i elementy drzwi wymagają podparcia drzwi przed odkręceniem mocowania. W chłodziarce do zabudowy trzeba uwzględnić również połączenie drzwi urządzenia z frontem meblowym. Po montażu sprawdź poziom, szczeliny, swobodę ruchu i samoczynne domykanie.
Wentylator, grzałka, czujnik i wiązka przewodów są zwykle osłonięte panelem wewnątrz komory lub zamrażarki. Kolejność demontażu zależy od konstrukcji. Przed odłączeniem złączy zrób zdjęcie ich położenia i nie ciągnij za przewody. Po naprawie panel musi zostać zamontowany bez szczelin, a przewody nie mogą dotykać łopatek wentylatora ani ostrych krawędzi.
Opisane czynności przy elementach elektrycznych wymagają doświadczenia, właściwych narzędzi i zachowania zasad bezpieczeństwa. Diagnostykę pod napięciem, naprawę modułu oraz ingerencję w układ chłodniczy należy powierzyć wykwalifikowanemu serwisantowi. Układu z czynnikiem R600a nie wolno nakłuwać, lutować ani rozszczelniać bez odpowiedniego wyposażenia.
Dobór części po danych urządzenia
W przypadku Amica nie ograniczaj się do skróconego oznaczenia BK3185.4NFVCAA. Przed zakupem odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- dodatkowe oznaczenia zapisane przy modelu lub numerze serwisowym.
Tabliczka znamionowa tego typu chłodziarko-zamrażarki znajduje się wewnątrz urządzenia, w dolnej części ściany komory chłodziarki. Dane z kategorii, takie jak 1171254 i BK318NUWE04AT, pomagają zidentyfikować rodzinę urządzenia, ale nie zastępują pełnych informacji z tabliczki.
Nie dobieraj części wyłącznie po zdjęciu, wymiarze albo identycznym złączu. Różnice mogą dotyczyć sposobu mocowania, długości przewodu, kierunku pracy, parametrów elektrycznych, wersji drzwi, konstrukcji szuflady lub programu modułu. Przykładowo element pasujący do innej lodówki z serii BK3185 może nie pasować do wersji BK318NUWE04AT bez potwierdzenia numeru urządzenia.
Przed zamówieniem porównaj oznaczenie starej części, dane z tabliczki oraz listę kompatybilnych modeli. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, zdjęcie uszkodzonego elementu i opis objawu. To bezpieczniejsza droga niż kupowanie kilku części na próbę.
FAQ
Czy brak chłodzenia oznacza uszkodzenie sprężarki?
Nie. W modelu z No Frost podobny objaw może powodować oblodzony parownik, niesprawny wentylator, czujnik, grzałka rozmrażająca, odpływ albo sterowanie. Najpierw sprawdź temperaturę w obu komorach, obecność lodu i przepływ powietrza.
Czy po rozmrożeniu trzeba od razu wymienić grzałkę?
Nie. Rozmrożenie może chwilowo przywrócić przepływ powietrza, ale nie wskazuje samo w sobie uszkodzonej grzałki. Jeżeli oblodzenie wraca, trzeba sprawdzić cały obwód odszraniania, w tym zabezpieczenie, czujnik, przewody i sterowanie.
Czy wentylator powinien pracować przy otwartych drzwiach?
W instrukcji tego modelu opisano wyłączenie wentylatora chłodziarki po otwarciu drzwi. Dlatego test przy otwartych drzwiach może prowadzić do błędnego wniosku. Obserwację należy wykonywać zgodnie z warunkami pracy urządzenia, bez obchodzenia wyłączników drzwiowych.
Jak sprawdzić, czy uszczelka drzwi wymaga wymiany?
Obejrzyj ją pod kątem pęknięć, odkształceń i miejscowego odstawania. Sprawdź docisk kartką w kilku punktach. Jeżeli drzwi nie dociskają uszczelki z powodu luzu zawiasu albo źle ustawionego frontu meblowego, wymiana samej uszczelki może nie rozwiązać problemu.
Czy część można dobrać tylko po modelu BK3185.4NFVCAA?
Nie zawsze. Pełny model jest potrzebny, ale w przypadku Amica warto podać również kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Te dane pozwalają odróżnić warianty konstrukcyjne i ograniczyć ryzyko zakupu niepasującej części.
Czy podobna część do BK3185.4NFVC będzie pasować do BK3185.4NFVCAA?
Nie należy tego zakładać. O zgodności decyduje katalogowa lista modeli oraz pełne oznaczenie urządzenia, a nie sama nazwa serii. Porównaj dane z tabliczki, numer części i sposób mocowania przed zamówieniem.
