1170166 - BZ131BUW+04AA (EGS 16323) Amica
Części do zamrażarki do zabudowy Amica 1170166 - BZ131BUW+04AA (EGS 16323) obejmują elementy chłodzenia, termostat, uszczelkę, drzwi, zawiasy, szuflady i części montażowe. Przed zakupem porównaj pełne oznaczenie urządzenia oraz numer części, ponieważ podobny wygląd nie potwierdza zgodności.
Jak rozpoznać część do Amica BZ131BUW+04AA
Model 1170166 - BZ131BUW+04AA (EGS 16323) to zamrażarka do zabudowy z mechanicznym sterowaniem temperaturą opisanym w instrukcji jako pokrętło termostatu. W dokumentacji tego modelu występują między innymi komora szybkiego zamrażania, szuflady, wskaźniki pracy oraz ręczne odszranianie. Nie należy więc automatycznie przenosić procedur dotyczących systemu No Frost na ten model.

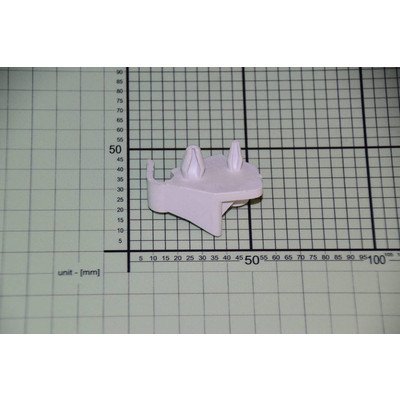

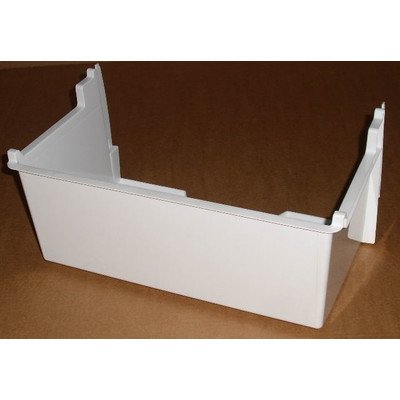

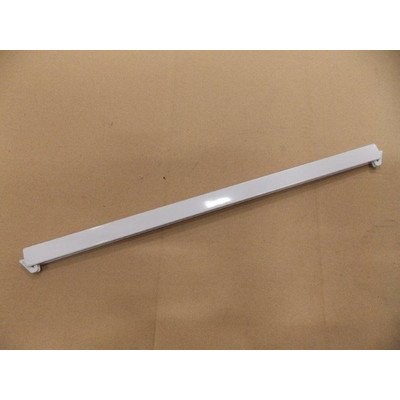

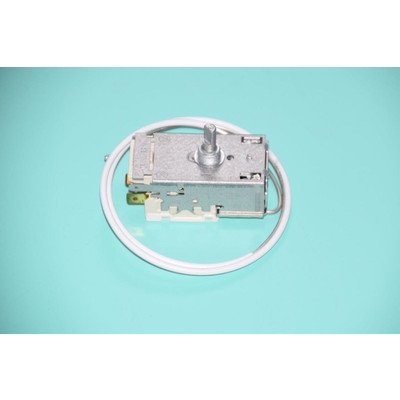

W tej kategorii mogą być potrzebne zarówno części eksploatacyjne, jak i elementy konstrukcyjne: termostat 1022140, uszczelka drzwi 1030781, pokrętło termostatu 1022134, trzpień termostatu 1022146, szuflady 1022138 i 1022139, zawiasy, wsporniki drzwiczek, drzwi, listwa parownika oraz elementy układu sprężarki. Numer katalogowy części jest pomocny, ale przed zamówieniem trzeba jeszcze potwierdzić wersję urządzenia.
Objaw nie wskazuje od razu jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Zamrażarka słabo mrozi albo produkty miękną | Nieszczelna uszczelka, źle domknięte drzwi, nieprawidłowe ustawienie termostatu, awaria termostatu, problem układu chłodniczego | Ustawienie pokrętła, przyleganie uszczelki, temperaturę termometrem i czas pracy sprężarki | Prawidłowe ustawienie i szczelne drzwi nie wykluczają termostatu ani usterki układu chłodniczego |
| Sprężarka pracuje bardzo długo | Nieszczelność drzwi, wysoka temperatura otoczenia, świeżo włożona duża ilość produktów, zabrudzenie lub problem układu chłodniczego | Szczelność drzwi, warunki zabudowy, temperaturę w komorze i wzór oszronienia | Sama długa praca nie potwierdza uszkodzenia termostatu |
| Zamrażarka wyłącza się zbyt wcześnie lub nie włącza się | Termostat, połączenia elektryczne, zasilanie albo sprężarka z układem rozruchowym | Czy świecą się wskaźniki, czy słychać próbę startu sprężarki i czy pokrętło zmienia stan przełącznika | Brak kliknięcia lub brak ciągłości styków może wskazywać na termostat, ale wynik trzeba odnieść do jego położenia i dokumentacji |
| Szybko pojawia się lód przy drzwiach | Nieszczelna lub zabrudzona uszczelka, przekoszone drzwi, zużyty zawias, zbyt częste otwieranie | Oczyść uszczelkę, sprawdź kartką docisk na całym obwodzie i obejrzyj zawiasy | Wypadanie kartki w jednym miejscu wskazuje na problem docisku, lecz może wynikać także z ustawienia drzwi |
| Szuflada, front albo drzwi ocierają | Pęknięta szuflada, zużyty wspornik, zawias, listwa lub element mocowania frontu | Obejrzyj mocowania, stronę montażu i miejsca pęknięć | Część mechaniczna może wymagać wymiany nawet wtedy, gdy chłodzenie działa prawidłowo |

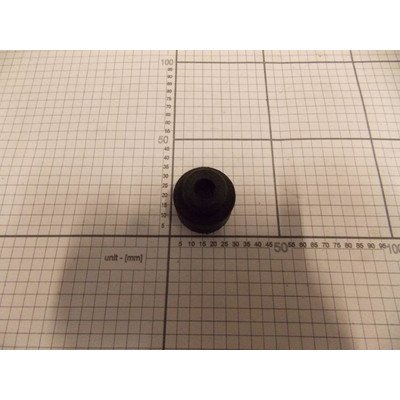

| Sprzęt głośno pracuje albo przenosi drgania | Niewypoziomowanie, luźne elementy, amortyzator sprężarki, przewody dotykające obudowy lub sprężarka | Stabilność urządzenia, mocowania i źródło dźwięku po uruchomieniu | Hałas mechaniczny nie jest dowodem awarii termostatu ani braku czynnika chłodniczego |
Diagnostyka krok po kroku
1. Najpierw sprawdź warunki pracy
Zanim zamówisz podzespół, sprawdź, czy drzwi zamrażarki są całkowicie domknięte, produkty nie blokują ich od środka, a urządzenie stoi stabilnie. W zamrażarce do zabudowy ważne są również prawidłowe szczeliny wentylacyjne i brak źródła ciepła bezpośrednio przy sprzęcie. Zbyt duża ilość świeżych produktów, częste otwieranie drzwi lub wysoka temperatura otoczenia może czasowo wydłużyć pracę sprężarki.
Temperaturę oceniaj termometrem przeznaczonym do zamrażarek, umieszczonym między produktami, a nie wyłącznie na podstawie odczucia po dotknięciu ściany. Pomiar wykonany zaraz po otwarciu drzwi lub po włożeniu ciepłych produktów nie pozwala ocenić ustabilizowanej pracy.
2. Sprawdź szczelność drzwi i stan uszczelki
Uszczelka drzwi może stwardnieć, pęknąć, odkształcić się albo zabrudzić. Umyj ją łagodnym środkiem, osusz i sprawdź, czy przylega bez przerw. Kartkę papieru włóż w kilku miejscach między uszczelkę a korpus urządzenia, a następnie zamknij drzwi. Wyraźny opór przy wysuwaniu kartki oznacza docisk w danym miejscu. Jeżeli kartka łatwo wypada tylko w jednym obszarze, trzeba obejrzeć uszczelkę, zawias i ustawienie drzwi; test nie rozstrzyga samodzielnie, który z tych elementów jest winny.
Lód przy obwodzie drzwi lub miejscowe oszronienie często wskazuje na dopływ wilgotnego powietrza. Po wymianie uszczelki sprawdź, czy nie jest skręcona i czy drzwi zamykają się bez odbijania. Nie przycinaj ani nie przyklejaj uszczelki, jeżeli przeznaczony do tego wariant jest montowany na wcisk lub w profilu drzwi.
3. Oceń termostat bez wymiany na próbę
W tym modelu termostat steruje pracą układu chłodniczego przez pokrętło. Przy zimnym urządzeniu i odłączonej wtyczce można sprawdzić stan połączeń termostatu zgodnie ze schematem właściwym dla konkretnej wersji. Miernik ustaw na test ciągłości lub odpowiedni zakres rezystancji, odłącz przewody od badanego elementu i wykonuj pomiar między właściwymi stykami, a nie przez cały podłączony obwód.
Przekręcenie pokrętła powinno zmieniać stan styków w zakresie pracy termostatu, ale samo słyszalne kliknięcie nie potwierdza poprawnej kalibracji ani prawidłowego działania w temperaturze komory. Z kolei brak ciągłości może być prawidłowy w jednym położeniu, dlatego wynik trzeba porównać ze schematem i charakterystyką zastosowanego termostatu. Nie używaj uniwersalnej wartości rezystancji dla wszystkich termostatów.

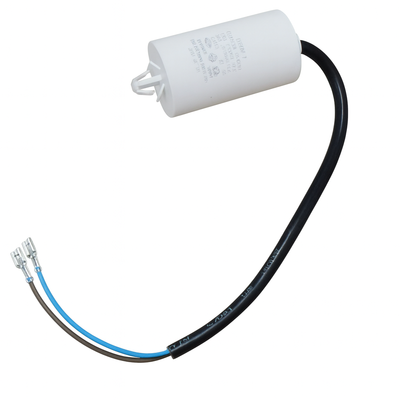

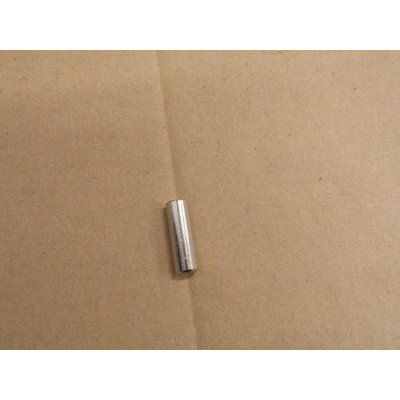

Jeżeli termostat ma prawidłowe przełączanie, a sprężarka nie startuje, sprawdź także zasilanie, przewody, starter i kondensator rozruchowy, o ile występują w danej wersji. Diagnostyka obwodu pod napięciem oraz elementów rozruchowych wymaga kwalifikacji, odpowiednich przyrządów i zabezpieczeń. Nie zwieraj styków termostatu na stałe i nie obchodź zabezpieczeń.
4. Zwróć uwagę na sposób oszronienia
Po całkowitym rozmrożeniu urządzenia i ponownym ustabilizowaniu pracy warto obserwować, gdzie powstaje szron. Równomierne oszronienie powierzchni chłodzącej nie przesądza o pełnej sprawności, ale pojedynczy pas lodu, brak chłodzenia części komory albo szybki powrót problemu mogą wskazywać na ubytek czynnika, ograniczenie przepływu lub uszkodzenie układu chłodniczego. Takiej usterki nie usuwa wymiana termostatu na podstawie samego objawu.
Nie nakłuwaj lodu ostrym narzędziem i nie podgrzewaj wnętrza otwartym płomieniem. Przed rozmrażaniem wyjmij wtyczkę, zabezpiecz podłogę przed wodą i pozwól, aby lód stopniał naturalnie. Instrukcja tego modelu przewiduje ręczne odszranianie; przyspieszanie go gorącym powietrzem może uszkodzić tworzywa, uszczelkę albo elementy układu chłodniczego.
Dostęp do części i wymiana
Uszczelka, szuflada, pokrętło i elementy drzwi
Do wymiany szuflady lub pojemnika zwykle wystarcza całkowite wysunięcie elementu po usunięciu produktów. Nie wyginaj prowadnic i nie podważaj plastikowych ograniczników, jeśli nie masz pewności, jak są zbudowane w danej wersji.
Przy pracach przy drzwiach najpierw zabezpiecz ciężar drzwi i zdejmij front meblowy tylko w zakresie wymaganym przez konstrukcję zabudowy. Oznacz położenie elementów, zwróć uwagę na stronę lewą i prawą oraz nie przenoś obciążenia na sam przewód lub kapilarę termostatu. Po montażu sprawdź poziom, szczelinę wokół drzwi, pracę zawiasu i docisk uszczelki.
Pokrętło i trzpień termostatu są elementami mechanicznymi, ale ich wymiana nie oznacza automatycznie wymiany samego termostatu. Jeżeli pokrętło obraca się bez zmiany ustawienia, przyczyną może być uszkodzenie pokrętła albo trzpienia; jeżeli urządzenie nie reaguje na zmianę temperatury, trzeba zbadać również termostat.
Termostat i części układu chłodniczego
Termostat znajduje się w rejonie panelu sterowania, lecz dokładny dostęp zależy od wykonania urządzenia. Przed demontażem odłącz zasilanie, sfotografuj ułożenie przewodów i oznacz ich położenie. Kapilary termostatu nie wolno załamywać ani skracać, ponieważ jej położenie i długość wpływają na pracę elementu.

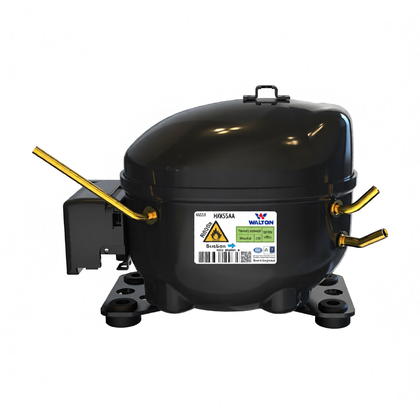

Wymiana sprężarki, startera, kondensatora, rurki ssącej, parownika lub innych elementów obiegu chłodniczego wymaga otwarcia układu, odzysku czynnika, wykonania próby szczelności, próżniowania i napełnienia właściwym czynnikiem. Są to prace dla wykwalifikowanego serwisanta z odpowiednim wyposażeniem. Nie rozcinaj rur i nie próbuj uzupełniać czynnika bez ustalenia przyczyny ubytku.
Po każdej naprawie sprawdź, czy urządzenie uruchamia się bez nietypowych odgłosów, drzwi pozostają szczelne, a temperatura po czasie stabilizacji osiąga wartość odpowiednią dla przechowywania mrożonek. Sam start sprężarki nie potwierdza prawidłowej naprawy.
Jak dobrać właściwą część
Do identyfikacji tej zamrażarki użyj pełnych danych z tabliczki znamionowej: modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego Amica. Oznaczenie handlowe BZ131BUW+04AA, numer modelu EGS 16323 i numer kategorii 1170166 pomagają zawęzić wyszukiwanie, ale nie powinny zastępować danych z konkretnego egzemplarza.
Przy porównywaniu części sprawdź:
- numer katalogowy producenta, jeśli jest podany;
- wymiary i sposób mocowania;
- stronę montażu zawiasu, wspornika lub elementu drzwi;
- kształt oraz punkty mocowania szuflady i frontu;
- typ oraz zakres pracy termostatu;
- długość i ułożenie kapilary, jeżeli dotyczy;
- zgodność z pełnym oznaczeniem urządzenia, a nie tylko z nazwą EGS 16323.
Identyczne złącze, podobne zdjęcie albo ten sam opis handlowy nie wystarczają do potwierdzenia zgodności. Dotyczy to szczególnie termostatów, drzwi, uszczelek, zawiasów i części układu chłodniczego. Przed zakupem odczytaj oznaczenia z tabliczki, porównaj numer starej części i — przy elementach mechanicznych — zmierz rozstaw mocowań oraz sprawdź stronę montażu.
FAQ
Czy każda część oznaczona jako EGS 16323 pasuje do tej zamrażarki?
Nie. EGS 16323 jest ważnym oznaczeniem modelu, ale część może być zależna od wersji wykonania i numeru fabrycznego. Zgodność potwierdź na podstawie pełnych danych z tabliczki znamionowej oraz numeru katalogowego części.
Zamrażarka nie mrozi — czy od razu wymienić termostat?
Nie. Najpierw sprawdź ustawienie pokrętła, szczelność drzwi, stan uszczelki, warunki zabudowy i temperaturę termometrem. Dopiero później badaj termostat i obwód rozruchowy. Brak chłodzenia może wynikać także z usterki układu chłodniczego, której nie usunie wymiana termostatu.
Jak sprawdzić, czy uszczelka drzwi jest nieszczelna?
Po umyciu i osuszeniu uszczelki włóż kartkę w kilku miejscach między nią a korpus urządzenia i zamknij drzwi. Kartka powinna stawiać wyraźny opór. Wynik trzeba ocenić razem ze stanem zawiasów i ustawieniem drzwi, ponieważ sam test nie rozróżnia wszystkich przyczyn nieszczelności.
Czy można dobrać uszczelkę tylko po wymiarach?
Wymiary są ważne, ale nie zawsze wystarczają. Liczy się także profil, sposób montażu, narożniki, magnes oraz dopasowanie do drzwi konkretnej wersji. Porównaj numer części i pełne oznaczenie urządzenia; nie kupuj wyłącznie na podstawie podobnego zdjęcia.
Czy wymiana termostatu wymaga wymiany pokrętła i trzpienia?
Nie zawsze. Pokrętło, trzpień i termostat są odrębnymi elementami, więc najpierw ustal, czy uszkodzenie dotyczy przeniesienia obrotu, samego przełączania styków czy regulacji temperatury. Wymiana kilku części na próbę może nie usunąć przyczyny.
Co podać przy pytaniu o część do tej zamrażarki?
Podaj model BZ131BUW+04AA, oznaczenie EGS 16323, numer kategorii 1170166, model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki. Przy częściach mechanicznych dołącz zdjęcie uszkodzonego elementu, jego mocowania oraz oznaczenie strony montażu.
