1191608 - FC366DEX+02AK (FC3666.3DFCZMX) Amica
Części do chłodziarki Amica FC3666.3DFCZMX dobiera się na podstawie pełnych oznaczeń urządzenia, nie tylko wyglądu elementu. Przy problemach z temperaturą, alarmem drzwi, wilgocią lub wyposażeniem warto najpierw rozróżnić usterkę uszczelki, czujnika, sterowania i układu chłodzenia.
Jak rozumieć zakres tej kategorii
Ta strona dotyczy części do wolnostojącej chłodziarki Amica FC3666.3DFCZMX, występującej także pod oznaczeniem 1191608. Model ma chłodziarkę o pojemności 370 l, system No Frost, automatyczne odszranianie, elektroniczną kontrolę temperatury, alarm niedomkniętych drzwi i alarm podwyższonej temperatury. Wśród części mogą występować elementy wyposażenia, drzwi i zawiasów, uszczelki, czujniki, elementy sterowania oraz podzespoły układu chłodzenia.
Nie każdy problem z temperaturą oznacza konieczność wymiany czujnika lub modułu. W pierwszej kolejności trzeba sprawdzić warunki pracy urządzenia, szczelność drzwi, przepływ powietrza i komunikaty wyświetlane przez konkretny wariant sterowania.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Chłodziarka jest za ciepła | Niedomknięte drzwi, nieszczelna uszczelka, zasłonięte kanały powietrzne, oblodzenie, problem z czujnikiem, wentylatorem lub układem chłodzenia | Ułożenie produktów, stan uszczelki, widoczne oblodzenie, pracę wentylatora zgodnie z instrukcją modelu i temperaturę w kilku punktach komory | Sama wysoka temperatura nie wskazuje konkretnej części. Jeżeli po usunięciu przeszkód i pełnym rozmrożeniu problem wraca, potrzebna jest dalsza diagnostyka układu sterowania lub chłodzenia |
| Urządzenie pracuje długo albo prawie bez przerwy | Nieszczelność drzwi, zbyt ciepłe otoczenie, częste otwieranie, zabrudzenie lub ograniczenie wymiany ciepła, błędny odczyt czujnika, usterka układu chłodniczego | Czy drzwi samoczynnie się nie uchylają, czy uszczelka przylega na całym obwodzie i czy urządzenie ma wymagane odstępy wentylacyjne | Ciągła praca przy prawidłowej temperaturze może wynikać z warunków eksploatacji. Ciągła praca przy zbyt wysokiej temperaturze wymaga sprawdzenia także układu chłodniczego, a nie tylko sterowania |
| Pojawia się alarm drzwi | Rzeczywiście otwarte drzwi, przeszkoda na półce, źle ustawione drzwi, uszkodzona uszczelka, element magnetyczny lub kontaktron czujnika otwarcia | Sprawdź, czy drzwi dochodzą do korpusu, czy zawiasy nie mają luzu i czy alarm znika po prawidłowym zamknięciu | Jeżeli drzwi są zamknięte, a alarm pozostaje, można podejrzewać obwód detekcji otwarcia. Nie należy wymieniać czujnika bez sprawdzenia geometrii drzwi i uszczelki |
| W komorze gromadzi się woda lub wilgoć | Zablokowany odpływ, nieszczelność drzwi, nieprawidłowe ustawienie urządzenia, częste wkładanie ciepłych produktów albo problem z odszranianiem | Usuń widoczne zabrudzenia z odpływu zgodnie z instrukcją, sprawdź uszczelkę i obserwuj, gdzie dokładnie pojawia się woda | Woda przy tylnej ściance może mieć inne źródło niż woda pod szufladą. Sam objaw nie potwierdza uszkodzenia czujnika ani modułu |
| Chłodziarka chłodzi nierówno lub pojawia się lód | Zablokowany obieg powietrza, niesprawny wentylator, usterka odszraniania, czujnik temperatury, nieszczelność drzwi | Sprawdź, czy kanały powietrzne nie są zasłonięte, czy lód nie blokuje przepływu oraz czy po pełnym rozmrożeniu objaw ustępuje | Jeżeli po rozmrożeniu urządzenie działa tylko przez pewien czas, trzeba brać pod uwagę powracające oblodzenie i układ odszraniania, a nie tylko jednorazowe zamarznięcie |

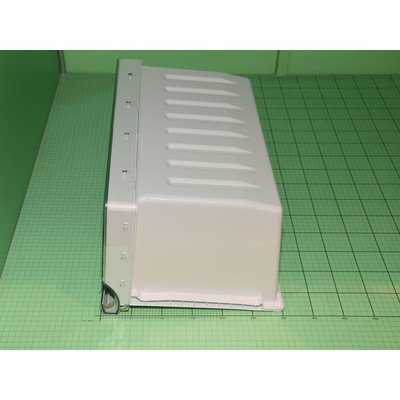

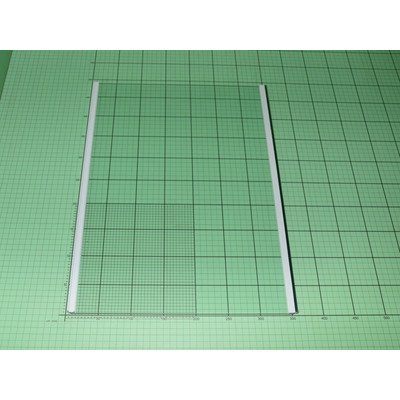

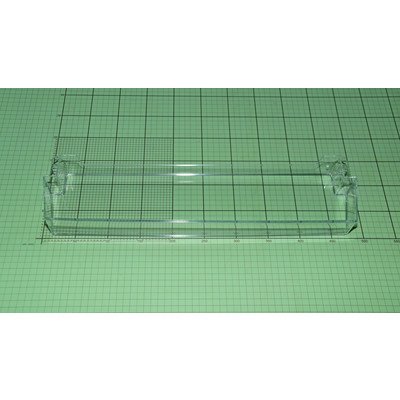

| Pękła półka, balkonik, pojemnik lub uchwyt | Przeciążenie, uderzenie, starzenie tworzywa, naprężenie przy wyjmowaniu | Zmierz długość, szerokość, głębokość, położenie zaczepów i stronę montażu; porównaj sposób mocowania ze starą częścią | Element o podobnym wyglądzie może mieć inne zaczepy albo nośność. Przy szklanych półkach sprawdź oznaczenie wykonania i nie montuj części z pęknięciami |
Co można sprawdzić bez pomiarów elektrycznych
Przed zakupem podzespołu wykonaj prostą kontrolę:
- Temperatura i ułożenie produktów – nie zasłaniaj kanałów nawiewu i nie dociskaj żywności do ścianek. Oceń temperaturę po ustabilizowaniu pracy, a nie bezpośrednio po otwarciu drzwi lub włożeniu dużej ilości ciepłych produktów.
- Uszczelka drzwi – obejrzyj ją na całym obwodzie. Odkształcenie, pęknięcie, odstający narożnik albo ślady skraplania przy krawędzi mogą powodować dopływ ciepłego powietrza. Sprawdź także, czy zawiasy nie opadły i czy nic nie blokuje domknięcia.
- Odpływ i wilgoć – jeżeli woda pojawia się w konkretnym miejscu, usuń dostępne zabrudzenia zgodnie z instrukcją. Nie przepychaj odpływu ostrym drutem, ponieważ można uszkodzić przewód lub elementy układu.
- Oblodzenie – w systemie No Frost lód, który po rozmrożeniu okresowo wraca, może wskazywać na problem z odszranianiem, czujnikiem, wentylatorem lub sterowaniem. Jednorazowe rozmrożenie nie jest naprawą, jeżeli przyczyna pozostaje.

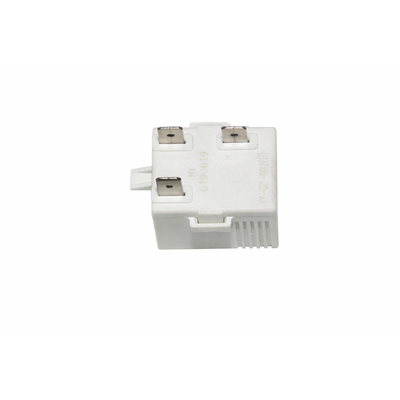

- Dźwięki i cykl pracy – odgłosy przepływu czynnika, wentylatora lub okresowego odszraniania nie muszą oznaczać awarii. Niepokojące są natomiast powtarzające się próby startu sprężarki, brak nawiewu przy wymagających tego warunkach albo praca bez osiągania właściwej temperatury.
Diagnostyka czujnika i sterowania
W tym modelu nie należy przyjmować jednej uniwersalnej wartości rezystancji dla każdego czujnika. Charakterystyka elementu, temperatura podczas pomiaru, liczba przewodów i przypisanie złącza muszą być porównane z dokumentacją właściwego wariantu.
Jeżeli potrzebny jest pomiar:
- odłącz urządzenie od zasilania i uzyskaj dostęp do czujnika zgodnie z konstrukcją konkretnej wersji;
- odłącz złącze czujnika od instalacji, aby nie mierzyć równolegle elementów modułu;
- zmierz ciągłość i rezystancję czujnika w znanej temperaturze, zapisując warunki badania;
- porównaj wynik z charakterystyką producenta albo z drugim czujnikiem o tym samym typie, jeżeli dokumentacja dopuszcza takie porównanie;
- wynik przerwy w obwodzie, zwarcia lub wyraźnego braku zmiany rezystancji przy zmianie temperatury jest wskazówką do dalszej kontroli czujnika i przewodów, ale nie dowodzi samodzielnie uszkodzenia modułu.
Pomiar rezystancji wykonany bez znajomości charakterystyki może potwierdzić przerwę lub zwarcie, lecz nie musi potwierdzić poprawnej pracy w całym zakresie temperatur. Diagnostyka obwodu pod napięciem i pomiary przy pracującym urządzeniu są przeznaczone dla wykwalifikowanego serwisanta.
Dostęp do części i wymiana
Dostęp zależy od rodzaju elementu:
- Półki, balkoniki, szuflady i pojemniki zwykle można wyjąć po opróżnieniu komory i zwolnieniu ograniczników. Nie wyginaj elementu na siłę, ponieważ zaczepy mogą pęknąć.
- Uszczelka drzwi jest osadzona w profilu drzwi albo mocowana konstrukcyjnie zależnie od wykonania. Po zdjęciu starej uszczelki należy oczyścić rowek, ułożyć nową bez skręcania i sprawdzić przyleganie na całym obwodzie.

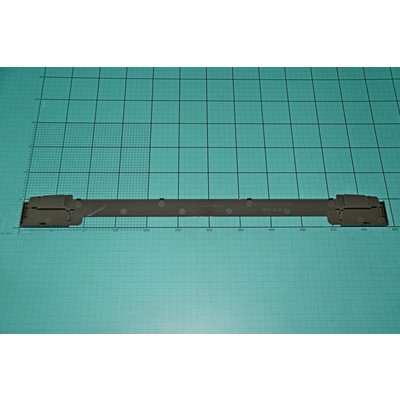

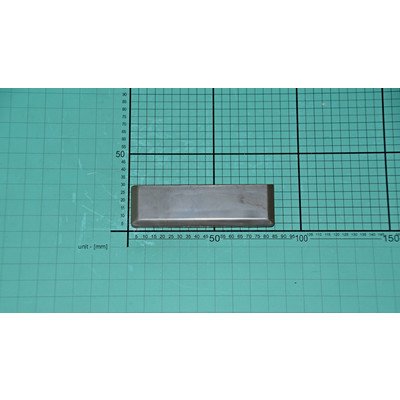

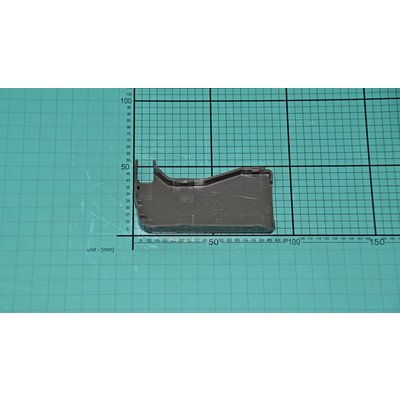

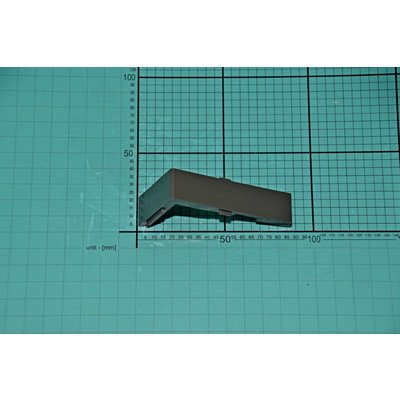

- Uchwyt, zawias lub element drzwi wymaga podparcia drzwi przed odkręceniem mocowania. Po montażu sprawdź poziom drzwi, równą szczelinę i działanie alarmu niedomknięcia.
- Czujnik, wentylator, moduł lub element układu No Frost może wymagać zdjęcia osłon wewnętrznych albo paneli. Kolejność i sposób dostępu różnią się między wariantami, dlatego nie należy podważać osłon w miejscach nieprzewidzianych przez instrukcję.
Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz złącza. Nie ciągnij za przewody, nie mostkuj czujników ani zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi elementami, jeżeli nie masz odpowiednich kwalifikacji. Układ z czynnikiem R600a jest układem chłodniczym wymagającym właściwych narzędzi i procedur; jego otwieranie, odzysk czynnika, próba szczelności i napełnianie należą do prac serwisowych.
Po wymianie części sprawdź, czy wszystkie osłony są zamocowane, przewody nie są przyciśnięte, drzwi zamykają się bez oporu, a urządzenie po czasie stabilizacji osiąga właściwą temperaturę. Nie oceniaj skuteczności naprawy wyłącznie po kilku minutach pracy.
> Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem oraz ingerencja w układ chłodniczy nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać właściwą część do Amica FC3666.3DFCZMX
W przypadku urządzeń Amica sam skrócony model może nie wystarczyć do identyfikacji wariantu. Przed zamówieniem przygotuj z tabliczki znamionowej:
- pełny model, w tym FC3666.3DFCZMX;
- kod wyrobu lub oznaczenie odpowiadające danemu urządzeniu;
- 14-cyfrowy numer fabryczny;
- w razie potrzeby także oznaczenie części odczytane z wymontowanego elementu.
Numer 1191608 jest oznaczeniem produktu/SKU powiązanym z tym modelem, ale nie zastępuje wszystkich danych z tabliczki. Przy częściach mechanicznych porównaj wymiary, zaczepy, stronę montażu i sposób mocowania. Przy czujnikach, wentylatorach i elementach sterowania sprawdź typ, złącze, parametry oraz zastosowanie w konkretnej wersji urządzenia. Identyczne zdjęcie albo liczba styków nie gwarantuje zgodności.
Jeżeli chcesz dobrać część bez ryzyka pomyłki, odczytaj pełne dane z tabliczki znamionowej i porównaj je z oznaczeniem katalogowym części. W przypadku nieczytelnej tabliczki pomocne są także wyraźne zdjęcia tabliczki, uszkodzonego elementu, jego mocowania i złącza.
FAQ
Czy zbyt wysoka temperatura oznacza uszkodzony czujnik?
Nie. Podobny objaw mogą powodować nieszczelne drzwi, ograniczony przepływ powietrza, oblodzenie, wentylator, układ odszraniania albo układ chłodniczy. Czujnik warto podejrzewać dopiero po sprawdzeniu prostszych przyczyn i porównaniu jego pomiaru z dokumentacją konkretnego wariantu.
Czy można kupić część tylko po modelu FC3666.3DFCZMX?
Model jest ważnym punktem wyjścia, ale do pewnego doboru Amica zaleca pełne dane identyfikacyjne: model, kod wyrobu i 14-cyfrowy numer fabryczny. Różnice wykonania mogą obejmować elektronikę, złącza, mocowania i wersję wyposażenia.
Jak sprawdzić, czy winna jest uszczelka drzwi?
Obejrzyj ją na całym obwodzie, sprawdź pęknięcia i odkształcenia oraz to, czy drzwi przylegają bez luzu. Jeżeli drzwi są opadnięte albo blokuje je półka, wymiana samej uszczelki może nie rozwiązać problemu.
Czy po rozmrożeniu lodówka powinna od razu działać prawidłowo?
Nie zawsze. Rozmrożenie może chwilowo przywrócić przepływ powietrza, ale jeśli powodem jest niesprawne odszranianie, czujnik, wentylator lub sterowanie, oblodzenie może powrócić. Po rozmrożeniu trzeba obserwować urządzenie przez pełny cykl pracy.
Czy podobna półka lub balkonik będzie pasować?
Nie należy opierać wyboru wyłącznie na zdjęciu. Sprawdź wymiary, położenie zaczepów, ograniczniki, stronę montażu i wykonanie materiału. W przypadku półek szklanych ważne jest także właściwe wykonanie szkła bezpiecznego.
Czy moduł sterujący można wymienić bez konfiguracji?
Nie można tego założyć dla każdej wersji. Niektóre moduły mogą wymagać określonego wariantu, konfiguracji albo zaprogramowania, a inne są gotowe do montażu. Przed zakupem trzeba potwierdzić oznaczenie modułu i zastosowanie dla pełnych danych urządzenia.
