1170371 - FK338BQW#01AS (FK338.6GWAA) Amica
Części do chłodziarko-zamrażarki Amica FK338BQW#01AS (FK338.6GWAA) dobieraj po pełnym oznaczeniu urządzenia, nie tylko po wyglądzie elementu. Przy problemach z temperaturą, oszronieniem, wodą, drzwiami lub oświetleniem najpierw wyklucz proste przyczyny, a dopiero potem wybierz właściwy podzespół.
Jak rozpoznać urządzenie przed zakupem części
Ta kategoria dotyczy chłodziarko-zamrażarki Amica oznaczonej jako 1170371 - FK338BQW#01AS, której oznaczenie handlowe obejmuje również model FK338.6GWAA. W dokumentacji tej rodziny występuje także oznaczenie KGC15530WG. Przy zamawianiu części nie należy jednak zakładać zgodności wyłącznie na podstawie nazwy handlowej lub podobnego wyglądu urządzenia.
Odczytaj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- dodatkowe oznaczenia wersji, jeżeli znajdują się na tabliczce.
W tym modelu tabliczka znamionowa znajduje się na dole wewnętrznej ściany komory chłodziarki. Zapisz oznaczenia dokładnie, razem z symbolami #, +, /, końcówkami literowymi i zerami. Różnica między wariantami może dotyczyć wymiaru półki, strony zawiasu, sposobu mocowania, elementu sterującego albo zastosowanego układu elektrycznego.
Objaw nie wskazuje od razu części
Poniższa tabela pomaga uporządkować pierwsze sprawdzenia. Jeden objaw może mieć kilka przyczyn, dlatego zakup drogiego podzespołu bez kontroli prostszych elementów jest ryzykowny.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Chłodziarka jest za ciepła, a zamrażarka nadal mrozi | nieszczelne drzwi, oblodzenie, utrudniony obieg powietrza, termostat lub czujnik, problem z układem chłodniczym | uszczelkę, zawiasy, grubość lodu, ułożenie produktów, pracę sprężarki | Jeżeli po prawidłowym rozmrożeniu i usunięciu przeszkód objaw wraca, potrzebna jest dalsza diagnostyka sterowania lub układu chłodniczego |
| Urządzenie pracuje prawie bez przerwy | zbyt wysoka temperatura otoczenia, nieszczelność drzwi, źle ustawione pokrętło, oblodzenie, termostat, ubytek czynnika lub sprężarka | domykanie drzwi, uszczelkę, skraplacz i warunki ustawienia, temperaturę w komorach | Ciągła praca sama w sobie nie potwierdza uszkodzenia termostatu |
| W chłodziarce pojawia się dużo szronu lub lodu | nieszczelność drzwi, częste otwieranie, zasłonięty odpływ, nieprawidłowe sterowanie temperaturą | obwód uszczelki, zawiasy, odpływ skroplin i sposób ułożenia żywności | Równy szron na tylnej ścianie może być normalnym etapem cyklu; gruba warstwa lodu lub lód w nietypowym miejscu wymaga wyjaśnienia |
| Woda zbiera się pod szufladami | zatkany odpływ skroplin, produkty dotykające tylnej ściany, nadmierne oszronienie | drożność otworu i rynienki odpływowej | Przed zakupem pojemnika na skropliny lub termostatu trzeba wykluczyć zatkanie odpływu |
| Drzwi opadają, ocierają albo nie domykają się | zużyty lub poluzowany zawias, przeciążony balkonik, źle ustawiona lodówka, uszkodzona uszczelka | luz na zawiasach, poziom urządzenia, ślady ocierania i przyleganie uszczelki | Jeżeli drzwi są przekoszone, sama wymiana uszczelki może nie rozwiązać problemu |
| Nie działa światło, ale chłodzenie jest prawidłowe | żarówka lub moduł LED, włącznik drzwi, przewody, złącze | źródło światła, działanie włącznika i połączenia po odłączeniu zasilania | Brak oświetlenia nie oznacza automatycznie awarii modułu sterującego |
| Lodówka nie uruchamia sprężarki | brak zasilania, ustawienie 0/OFF, termostat, przewody, element rozruchowy sprężarki | gniazdo, przewód, ustawienie regulatora i objawy słyszalne przy próbie startu | Jeżeli słychać cykliczne kliknięcia, nie należy bez rozpoznania wymieniać termostatu; problem może dotyczyć układu rozruchowego lub sprężarki |
Temperatura, szron i woda — kolejność sprawdzania
W modelach z tej rodziny chłodziarka pracuje cyklicznie: podczas chłodzenia na tylnej ścianie może powstawać szron, a w czasie odszraniania skropliny powinny spływać do odpływu. Niewielkie krople lub cienka warstwa szronu nie są dowodem awarii.
Jeżeli temperatura jest za wysoka albo na tylnej ścianie narasta gruba warstwa lodu, postępuj w takiej kolejności:
- Sprawdź, czy drzwi zamykają się bez nacisku na produkty i pojemniki.
- Obejrzyj uszczelkę na całym obwodzie. Szukaj pęknięć, odkształceń, stwardnienia i miejsc, w których nie przylega do korpusu.
- Sprawdź zawiasy oraz poziom urządzenia. Ciężkie butelki w balkonikach mogą pogłębiać opadanie drzwi.
- Rozmroź urządzenie w bezpieczny sposób, bez skuwania lodu ostrym narzędziem.
- Oczyść odpływ skroplin zgodnie z instrukcją. Nie wciskaj twardego drutu głęboko w kanał, ponieważ można uszkodzić elementy układu odpływowego.
- Po ponownym uruchomieniu odczekaj na ustabilizowanie temperatury i sprawdź, czy objaw powraca.
Jeżeli po rozmrożeniu chłodziarka przez pewien czas działa prawidłowo, a następnie ponownie pojawia się lód lub wzrost temperatury, podejrzenie może dotyczyć nieszczelności drzwi, sterowania temperaturą albo obiegu powietrza. Jeżeli sprężarka pracuje długo, a temperatura nadal nie spada, potrzebna jest diagnostyka układu chłodniczego. Ubytek czynnika, niedrożność obiegu i niesprawność sprężarki nie są rozstrzygane zwykłym pomiarem ciągłości przewodów.
Jak sprawdzić termostat i obwód sterowania
W urządzeniach z mechanicznym regulatorem termostat może powodować brak załączania sprężarki, zbyt długą pracę albo niewłaściwe wyłączanie. Podobne objawy wywołują jednak nieszczelne drzwi, oblodzenie lub problem z układem chłodniczym.
Przed pomiarem:
- odłącz wtyczkę od gniazda;
- ustaw regulator w pozycji wyłączonej i zdejmij osłonę zgodnie z konstrukcją urządzenia;
- sfotografuj połączenia przewodów przed ich odłączeniem;
- nie wykonuj pomiaru rezystancji na podłączonym do sieci obwodzie.
Po odłączeniu przewodów od styków roboczych termostatu można sprawdzić ciągłość obwodu omomierzem. Wartość zależy od położenia pokrętła i temperatury elementu pomiarowego. Brak przejścia w każdym położeniu może wskazywać na uszkodzenie, ale pojedynczy pomiar w temperaturze pokojowej nie potwierdza pełnej sprawności regulatora. Nie pokazuje też, czy termostat rozłącza obwód przy właściwej temperaturze.
W termostatach z kapilarą ważne są jej długość, sposób prowadzenia i położenie końcówki pomiarowej. Kapilary nie należy załamywać, skracać ani zwijać w przypadkowym miejscu. Zbyt krótki lub nieprawidłowo ułożony element może sprawić, że nowy termostat będzie działał inaczej niż oryginalny, nawet jeżeli jego obudowa i złącza wyglądają podobnie.
Nie zwieraj na stałe styków termostatu ani zabezpieczeń. Krótkie testy obwodu pod napięciem, pomiary przy sprężarce i diagnostyka układu rozruchowego wymagają doświadczenia oraz właściwych przyrządów. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi; nie są przeznaczone dla osoby bez przygotowania.
Uszczelka, zawiasy i drzwi
Nieszczelność drzwi zwiększa napływ ciepłego, wilgotnego powietrza. Może powodować narastanie lodu, dłuższą pracę sprężarki, skraplanie wody i pogorszenie temperatury, chociaż sam układ chłodniczy pozostaje sprawny.
Praktyczny test polega na włożeniu kartki papieru między uszczelkę a korpus w kilku miejscach po zamknięciu drzwi. Jeżeli kartka bez oporu wysuwa się w konkretnym miejscu, trzeba obejrzeć uszczelkę, zawias i ustawienie drzwi. Test nie zastępuje oględzin całego obwodu — uszczelka może przylegać w jednym miejscu, a pozostawać nieszczelna w innym.
Przy wymianie uszczelki:
- Odłącz urządzenie od zasilania i opróżnij drzwi.
- Sprawdź, czy uszczelka jest wsuwana w rowek, mocowana pod listwą czy przykręcona — sposób zależy od wykonania drzwi.
- Zdemontuj starą uszczelkę bez wyrywania plastikowej obudowy drzwi.
- Oczyść i osusz miejsce montażu.
- Załóż nowy element równomiernie, bez skręcania narożników.
- Zamknij drzwi i sprawdź przyleganie na całym obwodzie.
Jeżeli nowa uszczelka jest prawidłowa, ale drzwi nadal opadają lub pozostaje szczelina, przyczyną może być zawias, jego mocowanie albo deformacja drzwi. Nie należy dobierać uszczelki tylko po wymiarze zewnętrznym — znaczenie ma również profil, sposób osadzenia, narożniki i wariant drzwi.
Półki, szuflady, balkoniki i pojemniki
Elementy wyposażenia mechanicznego zwykle nie wymagają pomiarów elektrycznych. Najważniejsze są:
- dokładne wymiary zewnętrzne i robocze;
- położenie prowadnic, zaczepów i ograniczników;
- obecność lub brak ramki półki;
- strona montażu;
- kolor i rodzaj tworzywa;
- przeznaczenie elementu do chłodziarki albo zamrażarki.
Pęknięta półka może być skutkiem przeciążenia, uderzenia albo naprężenia przy wkładaniu do prowadnic. Przed montażem sprawdź, czy prowadnice nie są wyłamane i czy nowa półka wsunie się do oporu. Półki szklane wkładaj bez przekoszenia; nie używaj elementu z wyszczerbioną krawędzią, ponieważ może pęknąć przy obciążeniu.

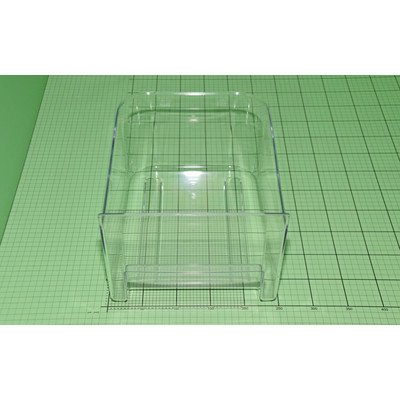

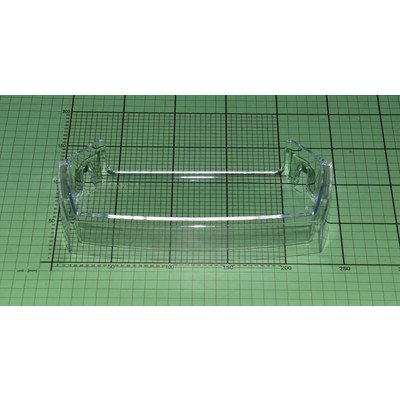

Szuflady, balkoniki i pojemniki dobieraj po położeniu w urządzeniu, wymiarach oraz kształcie zaczepów. Podobny pojemnik z innego wariantu FK338 może mieć inne punkty podparcia albo inną wysokość.
Oświetlenie i włącznik drzwi
Jeżeli światło nie działa, najpierw sprawdź, czy problem dotyczy wyłącznie oświetlenia. Gdy sprężarka pracuje, a po otwarciu drzwi nie ma światła, możliwa jest przepalona żarówka, uszkodzony moduł LED, włącznik drzwi lub przerwa w połączeniu.
Po odłączeniu zasilania można ocenić stan oprawki, złącza i mechaniczny ruch włącznika. Nie podawaj napięcia na luźne przewody i nie zwieraj włącznika na stałe. Wymieniając źródło światła, zastosuj element o parametrach przewidzianych dla tego urządzenia. Moduł LED nie jest automatycznie zamienny z oprawką żarówki tylko dlatego, że pasuje wymiarowo.
Dostęp do części i kontrola po naprawie
Dostęp zależy od rodzaju części:
- półki, balkoniki i szuflady wyjmuje się od strony komory po uniesieniu lub wysunięciu z prowadnic;
- uszczelka wymaga dostępu do obwodu drzwi;
- zawiasy wymagają zabezpieczenia drzwi przed opadnięciem podczas odkręcania mocowania;
- termostat lub regulator znajduje się zwykle za pokrętłem i osłoną panelu, ale konstrukcja panelu może różnić się między wariantami;
- oświetlenie i włącznik są dostępne od strony komory, po zdjęciu odpowiedniej osłony;
- sprężarka, przekaźnik rozruchowy, skraplacz i przewody układu chłodniczego znajdują się z tyłu i na dole urządzenia.
Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz wtyczki. Nie ciągnij za przewody, kapilarę ani rurki układu chłodniczego. Po montażu sprawdź, czy przewody nie są przyciśnięte, drzwi są ustawione prawidłowo, półki siedzą w prowadnicach, a uszczelka nie jest skręcona.
Po naprawie uruchom urządzenie i obserwuj:
- czy sprężarka uruchamia się i wyłącza w cyklu pracy;
- czy temperatura w obu komorach spada;
- czy drzwi pozostają szczelnie zamknięte;
- czy odpływ odprowadza skropliny;
- czy nie pojawiają się nietypowe odgłosy, zapach spalenizny lub nadmierne nagrzewanie przewodów.
Nie wykonuj prac przy obiegu czynnika chłodniczego, lutowaniu rur ani odzysku i napełnianiu czynnika bez odpowiednich kwalifikacji i wyposażenia. Czynnik stosowany w urządzeniach chłodniczych może być palny, a uszkodzenie rurki lub parownika może doprowadzić do niebezpiecznego wycieku.
Jak dobrać właściwą część do FK338BQW#01AS
Najbezpieczniej porównać jednocześnie:
- pełne oznaczenie z tabliczki znamionowej;
- kod części lub oznaczenie odczytane ze starego elementu;
- wymiary, sposób mocowania i stronę montażu;
- parametry elektryczne, jeżeli jest to część zasilana;
- wersję konstrukcyjną urządzenia, w tym kolor i wyposażenie drzwi.
Samo oznaczenie FK338.6GWAA może nie wystarczyć do rozróżnienia wszystkich wariantów produkcyjnych. W przypadku Amiki warto przekazać do doboru model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Przy częściach technicznych dodatkowo pomocne jest zdjęcie starego elementu, jego etykiety i sposobu podłączenia.
Nie zakładaj, że identyczne złącze oznacza zgodność. Termostat może mieć inny zakres pracy lub długość kapilary, zawias może różnić się stroną i geometrią, a moduł sterujący może wymagać określonej wersji urządzenia. Nie każda część zamienna wymaga programowania, ale nie każdy moduł można zamontować bez sprawdzenia zgodności katalogowej.
FAQ
Czy część do FK338.6GWAA pasuje do każdego modelu FK338?
Nie. W obrębie podobnej nazwy mogą występować różne kody wyrobu, kolory, wersje drzwi, elementy wyposażenia i rozwiązania techniczne. Przed zakupem porównaj pełne dane z tabliczki znamionowej.
Czy lodówka, która cały czas pracuje, ma uszkodzony termostat?
Nie zawsze. Ciągła praca może wynikać z nieszczelnych drzwi, oblodzenia, wysokiej temperatury otoczenia, złego ustawienia, problemu z obiegiem chłodniczym albo sprężarką. Najpierw sprawdź uszczelkę, zawiasy, odpływ, warunki ustawienia i temperaturę w komorach.
Czy woda pod szufladami oznacza uszkodzony pojemnik na skropliny?
Zwykle najpierw trzeba sprawdzić drożność odpływu i ułożenie produktów. Zatkany otwór odpływowy może powodować wyciek w komorze, mimo że pojemnik z tyłu urządzenia jest sprawny.
Jak sprawdzić, czy uszczelka drzwi jest nieszczelna?
Obejrzyj ją na całym obwodzie i wykonaj test kartki w kilku miejscach. Kartka wysuwająca się bez oporu wskazuje miejsce wymagające dalszej kontroli. Sprawdź również zawiasy, poziom urządzenia i to, czy produkty nie blokują zamknięcia drzwi.
Czy można zastąpić termostat innym, który ma takie same złącza?
Nie należy dobierać go wyłącznie po liczbie styków. Trzeba porównać zakres pracy, długość i prowadzenie kapilary, sposób mocowania oraz zgodność z konkretnym wariantem urządzenia. Zbyt krótka lub źle ułożona kapilara może zmienić moment wyłączania sprężarki.
Jakie dane wysłać do doboru części Amica?
Przygotuj zdjęcie całej tabliczki znamionowej oraz zbliżenie oznaczenia części. Dla Amiki podaj model, kod wyrobu i 14-cyfrowy numer fabryczny. Przy częściach mechanicznych dodaj zdjęcie mocowania i zmierzone wymiary elementu.
