1171081 - FD432DUX+02AK (FD4328.3DFX) Amica
Części zamienne do chłodziarko-zamrażarki Amica FD4328.3DFX (1171081 - FD432DUX+02AK) obejmują elementy chłodzenia, drzwi, oświetlenia i wyposażenia wnętrza. Przy problemach z temperaturą najpierw rozróżnij ustawienia, obieg powietrza, odpływ skroplin i uszczelnienie od awarii podzespołu. Dobieraj część po pełnych oznaczeniach z tabliczki znamionowej, nie tylko po zdjęciu.
Jak rozpoznać, czego dotyczy usterka
W modelu Amica FD4328.3DFX objaw nie wskazuje automatycznie jednej części. Ta chłodziarko-zamrażarka ma oddzielnie regulowane komory, funkcję szybkiego chłodzenia, funkcję wakacyjną oraz automatyczne odszranianie zamrażarki. Zanim zamówisz podzespół, ustal, czy problem dotyczy całego urządzenia, tylko chłodziarki, tylko zamrażarki, czy jedynie wyposażenia mechanicznego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Chłodziarka jest za ciepła, a zamrażarka działa | ustawienie lub tryb wakacyjny, ograniczony przepływ powietrza, wentylator, przepustnica, czujnik, oblodzenie albo problem układu chłodniczego | nastawę temperatury, aktywne funkcje, drożność kanałów, ślady lodu i rzeczywistą temperaturę termometrem | prawidłowa praca zamrażarki nie wyklucza problemu z rozprowadzaniem zimnego powietrza do chłodziarki |
| Obie komory słabo chłodzą | złe warunki ustawienia, zabrudzony skraplacz, nieszczelne drzwi, przeciążenie, sprężarka, rozruch lub układ chłodniczy | odstęp od ściany, temperaturę otoczenia, uszczelki, hałas i cykl pracy sprężarki | gdy po wykluczeniu prostych przyczyn urządzenie pracuje długo i nie osiąga temperatury, potrzebna jest diagnostyka chłodnicza, a nie wymiana przypadkowego czujnika |
| Urządzenie pracuje niemal bez przerwy | nieszczelność drzwi, zbyt wysoka temperatura otoczenia, duży jednorazowy załadunek, oblodzenie, błędny pomiar temperatury lub usterka układu | domykanie drzwi, uszczelkę, ustawienia i temperaturę w kilku miejscach komory | sama długa praca po włożeniu ciepłych produktów nie potwierdza awarii; problem utrzymujący się po ustabilizowaniu temperatury wymaga dalszej kontroli |
| Woda zbiera się na dnie chłodziarki | zatkany odpływ skroplin, produkty dotykające tylnej ściany albo nieprawidłowe wypoziomowanie | rynienkę i otwór odpływowy, położenie produktów oraz poziom urządzenia | przed zakupem odpływu lub części elektrycznej warto usunąć zator i sprawdzić, czy woda odpływa podczas cyklu odszraniania |
| Nie świeci oświetlenie lub nie działa panel | źródło światła, klosz, przewód, przełącznik drzwi, moduł albo zasilanie | czy urządzenie chłodzi, czy panel reaguje i czy klosz lub oprawa nie są uszkodzone | brak światła przy prawidłowym chłodzeniu zawęża problem do obwodu oświetlenia; brak chłodzenia i brak reakcji sterowania wymaga szerszej diagnostyki |
| Drzwi opadają, ocierają albo nie domykają się | zawias, element mocujący, nóżki, przeciążony balkonik lub uszczelka | szczelinę wokół drzwi, luzy zawiasów, wypoziomowanie i przyleganie uszczelki | niewielkie rozregulowanie może powodować wzrost temperatury i oszronienie, ale nie oznacza od razu uszkodzenia układu chłodniczego |
Najpierw sprawdź przyczyny dostępne bez rozbierania urządzenia
- Zmierz temperaturę, zamiast oceniać ją po dotyku produktów. Termometr umieść w chłodziarce w stałym miejscu i porównuj wynik po ustabilizowaniu pracy urządzenia. Wartość na wyświetlaczu jest nastawą lub wartością sterowania, a nie zawsze identycznym pomiarem w każdym punkcie komory.
- Sprawdź, czy nie jest aktywny tryb Wakacje. W tym modelu funkcja ta dotyczy komory chłodziarki, dlatego może wyglądać jak awaria chłodzenia, mimo że zamrażarka nadal pracuje.
- Upewnij się, że produkty nie zasłaniają otworów nawiewowych i nie dotykają tylnej ściany. Duża ilość ciepłych produktów może wymagać czasu na osiągnięcie temperatury roboczej.
- Obejrzyj uszczelkę na całym obwodzie. Nie powinna być wysunięta, pofałdowana ani odkształcona. Sprawdź również, czy balkoniki, półki lub produkty nie blokują domknięcia drzwi.
- Oczyść odpływ skroplin zgodnie z konstrukcją urządzenia. Nie wciskaj ostrego drutu głęboko w kanał, ponieważ można uszkodzić elementy znajdujące się za tylną ścianką.
- Sprawdź, czy urządzenie stoi stabilnie i ma zapewniony przepływ powietrza. Nie przysuwaj go tak blisko ściany, aby skraplacz lub przestrzeń wentylacyjna były zasłonięte.
Jeżeli po tych czynnościach zamrażarka osiąga prawidłową temperaturę, a chłodziarka nadal jest ciepła, podejrzenie przesuwa się w stronę wentylatora, przepustnicy powietrza, kanału nawiewowego, czujnika lub sterowania. Jeżeli obie komory są ciepłe, trzeba dodatkowo brać pod uwagę sprężarkę, element rozruchowy, zabrudzenie skraplacza i szczelność układu chłodniczego.
Co można sprawdzić miernikiem
Pomiary elektryczne wykonuj po odłączeniu urządzenia od sieci, na odłączonym elemencie i po upewnieniu się, że nie ma na nim napięcia. Pomiar ciągłości przewodu albo rezystancji nie zastępuje testu podczas pracy i nie potwierdza sprawności modułu sterującego.
Czujnik temperatury
Czujnik należy odłączyć od wiązki i zmierzyć jego rezystancję, a następnie porównać wynik z charakterystyką przewidzianą dla konkretnego modelu i temperatury pomiaru. Rezystancja powinna zmieniać się w sposób powtarzalny wraz ze zmianą temperatury. Brak zmian, przerwa albo zwarcie wskazują na nieprawidłowość czujnika lub przewodu, ale prawidłowa rezystancja w jednej temperaturze nie wyklucza problemu z wiązką, złączem albo miejscem zamocowania czujnika.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich czujników Amica. Elementy mogą różnić się charakterystyką, a wynik zależy również od temperatury i dokładności miernika.
Wentylator i przepustnica
Najpierw sprawdź mechanicznie, czy łopatki wentylatora obracają się bez ocierania i czy nie blokuje ich lód. W urządzeniach z zabezpieczeniem drzwi wentylator może zatrzymywać się po otwarciu drzwi, dlatego obserwacja przy otwartej komorze nie zawsze jest miarodajna. Nie zwieraj przełącznika drzwi i nie podawaj napięcia z zewnętrznego źródła bez schematu oraz danych konkretnego elementu.
Jeżeli zamrażarka działa, lecz chłodziarka nie otrzymuje zimnego powietrza, sprawdź drożność kanałów i reakcję przepustnicy. Przepustnica może mieć silnik, przekładnię oraz elementy grzejne zapobiegające przymarzaniu klapy. Pomiar rezystancji jej uzwojeń lub grzałek ma sens wyłącznie po ustaleniu pinów dla danego wariantu. Sam wynik rezystancji nie rozstrzyga, czy mechanizm nie jest zablokowany albo czy sterownik podaje właściwy sygnał.
Przewody, złącza i moduł
Oględziny obejmują nadpalone złącza, wilgoć, zaśniedziałe styki, uszkodzoną izolację i przewody przy zawiasach drzwi. Ciągłość przewodu należy sprawdzać z obu stron wiązki, najlepiej po poruszaniu nią w bezpieczny sposób, ponieważ przerwa może występować tylko w określonym położeniu. Modułu sterującego nie wymieniaj na podstawie samego kodu, migania wyświetlacza lub jednego nietypowego zachowania. Najpierw wyklucz zasilanie, czujniki, wentylator, przepustnicę i połączenia.
Diagnostyka pod napięciem, pomiary obwodów sterujących oraz ingerencja w układ chłodniczy wymagają kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do części i wymiana
Zakres demontażu zależy od rodzaju elementu:
- Półki, balkoniki, szuflady i klosz zwykle wyjmuje się od strony komory po odciążeniu elementu i zwolnieniu jego prowadnic lub zatrzasków. Nie podważaj szkła metalowym narzędziem.

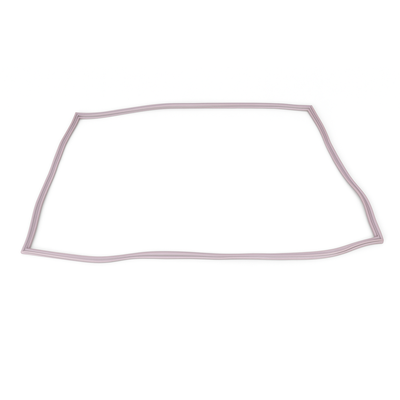

- Uszczelka drzwi jest osadzona w rowku lub mocowana pod krawędzią poszycia, zależnie od wykonania. Przed montażem nowej uszczelki oczyść rowek, sprawdź kierunek ułożenia i po zamknięciu drzwi oceń, czy przylega równomiernie.
- Zawiasy i nóżki wymagają zabezpieczenia drzwi przed opadnięciem. Po wymianie sprawdź poziom urządzenia, szczelinę wokół drzwi i samoczynne domykanie.
- Wentylator, przepustnica, czujnik lub moduł mogą wymagać zdjęcia osłony kanału, panelu wewnętrznego albo elementu sterowania. Przed odłączeniem złączy wykonaj zdjęcie ich ułożenia, ale nie traktuj koloru przewodu jako uniwersalnego oznaczenia funkcji.
- Elementy układu chłodniczego, sprężarka i przewody z czynnikiem nie są częściami do wymiany metodą prób. Ich obsługa wymaga narzędzi chłodniczych, kontroli szczelności i kwalifikacji odpowiednich do czynnika zastosowanego w urządzeniu.
Przed demontażem odłącz wtyczkę, wyjmij produkty i zabezpiecz drzwi oraz szklane elementy. Nie używaj suszarki, grzałki ani ostrego narzędzia do usuwania lodu. Producent ostrzega przed uszkodzeniem obiegu chłodniczego; czynnik stosowany w urządzeniach chłodniczych może być palny.
Po montażu sprawdź, czy złącza są całkowicie wsunięte, przewody nie są przyciśnięte, wentylator nie ociera, drzwi są szczelne, a urządzenie osiąga temperaturę podczas normalnego cyklu pracy. Nie mostkuj blokad ani przełączników drzwi.
Jak dobrać część do FD4328.3DFX
Nazwa handlowa urządzenia nie wystarcza do potwierdzenia zgodności. W przypadku Amica przygotuj z tabliczki znamionowej:
- pełny model, w tym oznaczenie FD4328.3DFX lub zapis techniczny z tabliczki;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie uszkodzonej części, jeśli znajduje się na jej obudowie lub etykiecie;
- zdjęcie miejsca montażu, złącza i mocowania, gdy część jest już zdemontowana.
W tej kategorii występują elementy o różnym przeznaczeniu: półki i balkoniki, pojemniki na warzywa, zawiasy, nóżki, klosze oświetlenia, przewody, wentylator oraz jego silnik. Przy częściach mechanicznych porównaj wymiary, stronę montażu, rozstaw mocowań, kształt prowadnic i wariant kolorystyczny. Przy częściach elektrycznych sprawdź także typ złącza, liczbę przewodów, napięcie i oznaczenie katalogowe.
Podobne zdjęcie, taki sam wtyk albo sam skrócony model mogą nie wystarczyć. W obrębie jednego modelu mogą występować zmiany wykonania zależne od numeru fabrycznego lub wersji produkcyjnej. Nie zakładaj również, że każdy moduł będzie działał bez konfiguracji ani że każdy zamiennik jest zgodny tylko dlatego, że pasuje mechanicznie.
Najbezpieczniejszy następny krok to odczytanie kompletu danych z tabliczki znamionowej i porównanie ich z oznaczeniem części. Jeżeli oznaczenie jest nieczytelne, do doboru przygotuj zdjęcie tabliczki, uszkodzonego elementu oraz jego mocowania.
FAQ
Czy zamrażarka może działać, gdy chłodziarka jest ciepła?
Tak. Taki objaw nie potwierdza jeszcze awarii sprężarki. Możliwe są problemy z przepustnicą, wentylatorem, kanałem nawiewowym, oblodzeniem, czujnikiem albo sterowaniem. Najpierw sprawdź tryb pracy, temperaturę rzeczywistą, przepływ powietrza i ślady lodu.
Czy brak chłodzenia oznacza konieczność wymiany termostatu?
Nie. W modelu z elektronicznym sterowaniem podobny objaw mogą powodować czujnik, przewód, wentylator, przepustnica, moduł, nieszczelność drzwi lub układ chłodniczy. Termostat lub czujnik wymienia się dopiero po badaniu właściwym dla konkretnego wariantu.
Czy można rozmrozić urządzenie suszarką?
Nie. Gorące powietrze może odkształcić tworzywa, uszkodzić izolację lub elementy wewnętrzne. Bezpieczniej odłączyć urządzenie, otworzyć drzwi i pozwolić, aby lód stopił się naturalnie. Nie odłupuj lodu ostrym narzędziem.
Jak sprawdzić, czy uszczelka drzwi kwalifikuje się do wymiany?
Obejrzyj ją na całym obwodzie i sprawdź, czy nie ma pęknięć, trwałych odkształceń lub miejsc, w których nie przylega. Skontroluj również zawiasy, poziom urządzenia i to, czy półki lub produkty nie wypychają drzwi. Sama wymiana uszczelki nie usunie problemu, jeśli przyczyną jest opadnięte skrzydło drzwi.
Czy część do innego modelu Amica może pasować do FD4328.3DFX?
Może, ale nie należy tego zakładać na podstawie wyglądu. Potrzebne jest potwierdzenie numeru katalogowego, pełnych danych urządzenia, wymiarów i sposobu montażu. W przypadku części elektrycznych trzeba dodatkowo zweryfikować parametry oraz złącza.
Gdzie znaleźć dane potrzebne do doboru części?
W tym modelu tabliczka znamionowa znajduje się wewnątrz komory chłodziarki, w dolnej części jej ściany. Odczytaj model, kod wyrobu i 14-cyfrowy numer fabryczny. Zapisz oznaczenia dokładnie, wraz z końcówkami, znakami i zerami.
