1171083 - FK321DEW#01AG (VC1852AFDWG) Amica
Części do Amica FK321DEW#01AG (VC1852AFDWG) dobiera się na podstawie pełnego oznaczenia urządzenia i rodzaju usterki. Problemy z temperaturą, szronem, oświetleniem, panelem, drzwiami lub wyposażeniem mogą mieć różne przyczyny. Zanim zamówisz element, porównaj dane z tabliczki znamionowej, oznaczenie części, mocowanie i wariant wykonania.
Jak rozpoznać, której części potrzebuje chłodziarko-zamrażarka Amica
Model FK321DEW#01AG (VC1852AFDWG) należy identyfikować po pełnym oznaczeniu, a nie tylko po nazwie handlowej FK321. W tej rodzinie urządzeń występują elementy układu sterowania, czujniki temperatury, części obiegu chłodzenia i odszraniania, oświetlenie, zawiasy, półki, szuflady, balkoniki oraz elementy montażowe. Nie każdy komponent będzie jednak taki sam w każdym wariancie modelu.
Przydatny jest schemat:
objaw → możliwe przyczyny → sprawdzenie → interpretacja → następny krok.
Sam objaw, na przykład „lodówka nie chłodzi”, nie potwierdza jeszcze uszkodzenia modułu, czujnika ani sprężarki.
Diagnostyka typowych objawów
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Chłodziarka jest za ciepła, a zamrażarka nadal mrozi | Oblodzenie kanału powietrznego, wentylator, czujnik, element odszraniania, przepustnica, sterowanie | Czy w zamrażarce nie ma zbitego lodu, czy wentylator nie jest zablokowany i czy otwory przepływu są drożne | Jeżeli po pełnym rozmrożeniu chłodzenie wraca tylko na pewien czas, podejrzany jest układ odszraniania lub czujnik, a niekoniecznie sprężarka |
| Obie komory słabo chłodzą | Nieszczelne drzwi, zabrudzone odprowadzanie ciepła, wentylator, sprężarka, ubytek czynnika lub sterowanie | Domykanie drzwi, stan uszczelki, odstęp od ściany, pracę sprężarki i wentylatora oraz temperaturę w komorach | Brak poprawy po usunięciu prostych przyczyn wymaga dalszej diagnostyki układu chłodniczego; nie należy kupować sprężarki bez potwierdzenia usterki |
| Lodówka pracuje długo lub prawie się nie wyłącza | Nieszczelność drzwi, zbyt wysoka temperatura otoczenia, zasłonięte kanały, błędny odczyt czujnika, problem z odszranianiem | Uszczelkę, zawiasy, ustawienie urządzenia, ilość szronu oraz stabilność wskazań czujnika | Długą pracę może powodować zarówno dopływ ciepłego powietrza, jak i problem techniczny; sam czas pracy nie wskazuje konkretnej części |
| Na tylnej ściance lub przy parowniku narasta lód | Nieszczelne drzwi, zablokowany odpływ, czujnik, grzałka lub bezpiecznik termiczny układu odszraniania | Miejsce powstawania lodu, drożność odpływu, stan przewodów i elementów odszraniania | Krótkotrwała poprawa po rozmrożeniu nie oznacza usunięcia przyczyny; jeśli lód powraca, trzeba sprawdzić układ, który powinien ograniczać jego narastanie |
| Woda pojawia się pod szufladami lub na dnie | Zatkany odpływ skroplin, oblodzenie kanału, nieszczelne drzwi, nieprawidłowe wypoziomowanie | Odpływ, tackę na skropliny, drożność kanału i przyleganie uszczelki | Jeśli odpływ jest drożny, a woda wraca, przyczyną może być nieszczelność albo problem z odszranianiem |
| Nie działa oświetlenie | Moduł LED, przewody, wyłącznik drzwi, zasilanie panelu lub płytka sterująca | Czy światło nie działa tylko przy otwartych drzwiach, stan wyłącznika i złącza | Brak światła nie oznacza automatycznie uszkodzenia płytki; najpierw wyklucz element świetlny, wyłącznik i połączenia |
| Panel nie reaguje lub ustawienia nie są zapamiętywane | Brak zasilania, luźne złącze, panel dotykowy, płytka sterowania, uszkodzenie zasilacza | Reakcję innych funkcji, przewody i złącza po odłączeniu urządzenia od sieci | Jeżeli sprężarka i chłodzenie działają, a problem dotyczy tylko obsługi, podejrzenie kieruje się w stronę panelu lub jego połączenia; moduł wymienia się dopiero po potwierdzeniu |
| Drzwi opadają, ocierają albo nie domykają się | Zużyty zawias, ogranicznik, poluzowane mocowanie, przeciążony balkonik lub nierówne ustawienie urządzenia | Szczelinę uszczelki, luz na zawiasach, położenie korpusu i stan ogranicznika | Jeżeli uszczelka jest dobra, ale drzwi są przekoszone, wymiana samej uszczelki może nie rozwiązać problemu |
Jak sprawdzić czujnik temperatury
Warianty FK321 mogą korzystać z czujników współpracujących z elektroniką sterującą. Czujnik przekazuje do sterownika informację o temperaturze, dlatego jego usterka może powodować zbyt słabe lub zbyt intensywne chłodzenie, długą pracę sprężarki albo nieprawidłowe odszranianie.
Przed pomiarem:
- Odłącz urządzenie od zasilania.
- Ustal, który czujnik sprawdzasz — czujnik komory, parownika lub inny element może mieć odmienną charakterystykę.
- Odłącz czujnik od wiązki, aby nie mierzyć równolegle obwodu sterownika.
- Zmierz rezystancję w temperaturze znanej lub porównywalnej z wartością podaną w dokumentacji konkretnego wariantu.
- W razie potrzeby obserwuj, czy rezystancja zmienia się płynnie podczas kontrolowanej zmiany temperatury.
Czujnik NTC nie ma jednej uniwersalnej rezystancji dla wszystkich lodówek Amica. Wynik należy porównać z charakterystyką właściwą dla danego modelu i punktu pomiarowego. Przerwa w obwodzie, zwarcie albo brak logicznej zmiany rezystancji wskazują na czujnik lub przewody, ale prawidłowy pomiar w jednej temperaturze nie potwierdza całej sprawności elementu w czasie pracy.
Jeżeli przewody są oblodzone, przetarte lub wysunięte ze złącza, najpierw usuń przyczynę mechaniczną. Nie podłączaj czujnika „na próbę” do przypadkowych pinów modułu.
Grzałka, bezpiecznik i odszranianie
Jeżeli w zamrażarce narasta lód, a po rozmrożeniu urządzenie przez pewien czas działa prawidłowo, sprawdzenia wymagają nie tylko czujniki, lecz także grzałka odszraniania, bezpiecznik termiczny, przewody i sterowanie. W niektórych wariantach urządzenia układ odszraniania może być zintegrowany z innym modułem lub mieć inną konstrukcję.
Grzałkę mierzy się po odłączeniu jej przewodów. Pomiar ciągłości pozwala wykryć przerwę w elemencie, lecz nie potwierdza jego prawidłowego działania pod obciążeniem ani stanu izolacji. Rezystancję należy porównać z danymi dla konkretnego numeru części lub urządzenia — nie należy stosować jednej wartości dla wszystkich grzałek lodówek.
Bezpiecznik termiczny powinien być sprawdzany poza układem i w warunkach określonych dla danego elementu. Jeżeli jest otwarty, trzeba ustalić przyczynę zadziałania. Nie wolno go mostkować na stałe ani zastępować elementem o innym zakresie temperatury.
Dostęp do części i wymiana
Czujnik temperatury
Czujnik komory może znajdować się pod osłoną wewnątrz chłodziarki, natomiast czujnik parownika i elementy odszraniania są zwykle dostępne po zdjęciu osłony w części zamrażarki. Dokładna droga zależy od konstrukcji wariantu. Po odłączeniu zasilania zdejmij tylko osłony przewidziane do demontażu, oznacz złącze i nie wyrywaj przewodu z pianki izolacyjnej.
Nowy czujnik powinien być zamocowany w tym samym miejscu i w taki sam sposób jak poprzedni. Zmiana położenia może zmienić odczyt temperatury. Po montażu sprawdź, czy przewód nie dotyka wentylatora, grzałki ani ostrych krawędzi.
Panel lub płytka sterowania
Panel znajduje się zwykle w górnej części urządzenia albo w obudowie sterowania. Po odłączeniu lodówki zdejmij osłonę zgodnie z konstrukcją, wykonaj zdjęcie złączy i odłącz je bez ciągnięcia za przewody. Nie zakładaj, że każdy moduł można przełożyć bez dodatkowej konfiguracji. W tym modelu przed zakupem trzeba porównać numer katalogowy płytki, pełne oznaczenie urządzenia i wersję panelu.
Modułu nie należy diagnozować wyłącznie przez przypadkowe pomiary rezystancji między pinami. Sprawdzenie napięć zasilających, sygnałów sterujących i obwodów pod napięciem jest zadaniem dla osoby z odpowiednimi kwalifikacjami i wyposażeniem.
Zawiasy, półki, szuflady i balkoniki

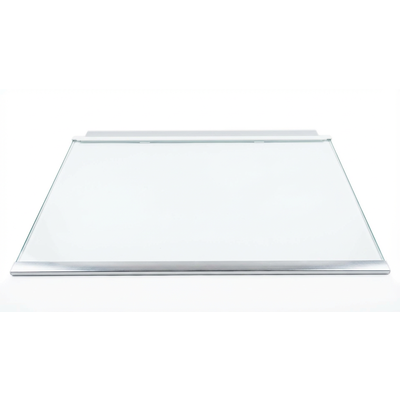

Przy częściach mechanicznych najważniejsze są pozycja montażu, rozstaw mocowań, kształt zaczepów, strona drzwi oraz wymiary. Przed demontażem odciąż drzwi lub półkę, zabezpiecz element przed upadkiem i zachowaj podkładki oraz tuleje. Pękniętej półki szklanej nie używaj ponownie, nawet jeżeli uszkodzenie znajduje się przy krawędzi.
Po wymianie zawiasu sprawdź, czy drzwi są ustawione równolegle do korpusu, czy uszczelka przylega na całym obwodzie i czy drzwi nie wracają do pozycji uchylonej. Sama wymiana zawiasu nie usunie problemu, jeżeli korpus stoi krzywo albo drzwi są odkształcone.
Bezpieczeństwo podczas naprawy
Przed zdjęciem osłon, odłączaniem złączy i pomiarami elementów elektrycznych odłącz chłodziarko-zamrażarkę od sieci. Nie wykonuj pomiarów pod napięciem, jeżeli nie masz kwalifikacji, odpowiedniego miernika i procedury dla tego modelu. Nie przebijaj rur układu chłodniczego, nie ingeruj w obieg czynnika i nie próbuj samodzielnie uzupełniać czynnika chłodniczego.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę pod napięciem, naprawę modułu, sprężarki lub szczelnego układu chłodniczego powinien wykonać wykwalifikowany serwisant.
Jak dobrać część do FK321DEW#01AG
Dla Amica nie wystarczy skrócony model zapisany na froncie urządzenia. Przed zamówieniem przygotuj:
- model: FK321DEW#01AG;
- kod lub oznaczenie urządzenia: VC1852AFDWG;
- kod wyrobu: 1171083, jeżeli widnieje na dokumentacji lub oznaczeniu urządzenia;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer katalogowy starej części, jeśli jest czytelny;
- zdjęcie tabliczki oraz zdjęcie uszkodzonego elementu i jego złączy.
W przypadku części elektrycznych porównaj także liczbę i kształt złączy, sposób mocowania oraz oznaczenie płytki. Przy czujniku istotne są przewód, wtyczka i charakterystyka pomiarowa. Przy półce, szufladzie, balkoniku lub zawiasie sprawdź stronę montażu, wymiary i punkty podparcia.
Samo podobieństwo zdjęcia, kolor plastiku albo identyczne złącze nie gwarantuje zgodności. W rodzinie FK321 występują różne warianty, dlatego przed zakupem porównaj pełne oznaczenie z listą kompatybilności. Jeśli nie masz pewności, prześlij dane z tabliczki znamionowej i zdjęcie części do weryfikacji.
Więcej części dla tej grupy urządzeń znajdziesz w kategorii chłodziarko-zamrażarki wolnostojące Amica.
FAQ
Czy kod 1171083 wystarczy do dobrania części?
Kod 1171083 pomaga wskazać urządzenie, ale przy częściach elektrycznych i elementach różniących się wersją warto podać również pełne oznaczenie FK321DEW#01AG (VC1852AFDWG) oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Lodówka po rozmrożeniu zaczęła chłodzić. Czy trzeba wymienić grzałkę?
Nie od razu. Poprawa po rozmrożeniu może wskazywać na oblodzenie kanału powietrznego, czujnik, grzałkę, bezpiecznik termiczny, nieszczelność drzwi albo sterowanie. Trzeba sprawdzić, czy lód powraca i który element układu odszraniania nie działa prawidłowo.
Czy brak oświetlenia oznacza uszkodzony moduł sterujący?
Nie. Najpierw sprawdź element LED lub żarówkę, wyłącznik drzwi, przewody i złącza. Dopiero gdy te elementy są sprawne, można rozważać problem z płytką lub zasilaniem panelu.
Czy czujnik temperatury można dobrać po kolorze i długości przewodu?
Nie. Kolor obudowy może się różnić, a podobna długość przewodu nie potwierdza charakterystyki czujnika. Decydujące są numer katalogowy, wariant urządzenia, typ złącza i dane z tabliczki znamionowej.
Czy płytka sterowania 1033960 pasuje do każdego modelu FK321?
Nie należy tego zakładać. Płytka 1033960 jest przeznaczona do wybranych wariantów serii FK321, w tym do oznaczenia 1171083, ale przed zakupem trzeba porównać pełny model, kod urządzenia i numer katalogowy modułu.
Czy można samodzielnie naprawić obieg chłodniczy?
Nie. Sprawdzenie szczelności, odzysk lub uzupełnianie czynnika oraz ingerencja w sprężarkę wymagają specjalistycznych narzędzi, kwalifikacji i procedury właściwej dla zastosowanego czynnika. Samodzielnie można najpierw wykluczyć prostsze przyczyny, takie jak nieszczelność drzwi, oblodzenie i uszkodzone połączenia.
