Części do Amica FK3356.4DFZXAA dobieraj na podstawie pełnego oznaczenia urządzenia, nie tylko zdjęcia elementu. Przy problemach z temperaturą sprawdź kolejno szczelność drzwi, oblodzenie, przepływ powietrza, czujniki i przepustnicę. Pozwoli to odróżnić prostą wymianę części od usterki układu chłodniczego.
Jak rozpoznać właściwą część do tego modelu
Kategoria dotyczy chłodziarko-zamrażarki wolnostojącej Amica oznaczonej jako 1171468 - FK335QUX#01AG, z nazwą modelu FK3356.4DFZXAA. Występują też podobne warianty rodziny FK3356, dlatego sam skrót modelu lub wygląd części nie wystarcza do potwierdzenia zgodności.
Przed zakupem odczytaj z tabliczki znamionowej:
- model: FK3356.4DFZXAA;
- typ lub oznaczenie wyrobu: FK335QUX#01AG;
- kod wyrobu: 1171468, jeśli znajduje się na tabliczce;
- pełny, 14-cyfrowy numer fabryczny urządzenia.
Tabliczka znamionowa znajduje się zwykle wewnątrz komory chłodziarki, w dolnej części ściany bocznej lub w pobliżu pojemników. Przy częściach elektrycznych, czujnikach, przepustnicy, oświetleniu i elementach drzwi warto dodatkowo porównać oznaczenie starej części, liczbę przewodów, kształt mocowania i położenie w urządzeniu.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Chłodziarka jest za ciepła, a zamrażarka pracuje prawidłowo | Zablokowany przepływ powietrza, oblodzenie kanału, wentylator, przepustnica, czujnik temperatury lub sterowanie | Czy wyloty powietrza nie są zasłonięte, czy wentylator uruchamia się, czy w kanale nie ma lodu i czy przepustnica wykonuje pełny ruch | Jeżeli zamrażarka osiąga właściwą temperaturę, nie oznacza to automatycznie sprawności obiegu powietrza. Najpierw sprawdź elementy dostępne bez ingerencji w układ chłodniczy |
| Na tylnej ścianie lub przy kanale powstaje gruba warstwa lodu | Nieszczelne drzwi, zbyt częste otwieranie, zasłonięty odpływ, problem z odszranianiem albo czujnikiem | Stan uszczelki, domykanie drzwi, drożność odpływu i równomierność oblodzenia | Po całkowitym rozmrożeniu problem może chwilowo ustąpić. Jeżeli wraca, samo rozmrażanie nie jest naprawą — trzeba znaleźć przyczynę ponownego oblodzenia |
| Lodówka pracuje długo, temperatura się waha i pojawia się wilgoć | Nieszczelna uszczelka, przekoszone drzwi, zabrudzenie powierzchni uszczelniającej, nieprawidłowe ustawienie | Test kartką papieru na całym obwodzie drzwi oraz oględziny narożników uszczelki | Kartka wysuwająca się bez wyraźnego oporu wskazuje na problem ze szczelnością w danym miejscu. Sprawdź także zawiasy i wypoziomowanie przed zakupem uszczelki |
| Brak oświetlenia po otwarciu drzwi | Wyłącznik drzwi, listwa LED, przewody lub moduł sterujący | Czy wyłącznik mechanicznie zmienia położenie i czy jego obudowa nie jest pęknięta; kontrolę elektryczną wykonuj po odłączeniu zasilania | Brak światła nie musi oznaczać uszkodzenia listwy. Uszkodzony wyłącznik może jednocześnie powodować błędne wykrywanie otwarcia drzwi |
| Nietypowe buczenie, drżenie lub cykliczne próby ruchu klapy | Zablokowana przepustnica, uszkodzone koła zębate, silnik przepustnicy albo jej sterowanie | Oględziny po odłączeniu zasilania, swobodę ruchu i stan wtyczki; napięcia sprawdzaj tylko według dokumentacji konkretnego modelu | Sama obecność napięcia nie rozstrzyga sprawności silnika ani mechanizmu. Nie podłączaj przypadkowego zasilania do przewodów przepustnicy |
| Zamrażarka i chłodziarka są jednocześnie zbyt ciepłe | Niewłaściwe ustawienie, brak odprowadzania ciepła, usterka sprężarki, nieszczelność układu lub niedrożność obiegu | Temperaturę w obu komorach, pracę sprężarki, wentylację z tyłu i stan skraplacza | Jeżeli sprężarka pracuje, ale obie komory nie osiągają temperatury, wymiana czujnika lub przepustnicy bez potwierdzenia może nie pomóc. Układ chłodniczy wymaga diagnostyki serwisowej |
Gdy zamrażarka mrozi, a chłodziarka nie chłodzi
To jeden z objawów, przy których łatwo kupić niewłaściwą część. W modelach z wymuszonym obiegiem powietrza zimno może być wytwarzane prawidłowo w części zamrażarki, ale nie docierać do chłodziarki z powodu oblodzenia kanału, zatrzymanego wentylatora albo zablokowanej przepustnicy.
Najpierw sprawdź:
- Czy produkty nie zasłaniają wlotów i wylotów powietrza.
- Czy po otwarciu odpowiedniej komory słychać pracę wentylatora. Nie wkładaj palców do wentylatora i nie omijaj żadnego wyłącznika drzwi.
- Czy kanały powietrzne nie są pokryte lodem. Jeżeli są, urządzenie należy odłączyć i rozmrozić naturalnie. Nie używaj ostrych narzędzi, opalarki ani otwartego płomienia.
- Czy po rozmrożeniu chłodzenie wraca tylko na krótko. Szybki nawrót oblodzenia wskazuje na problem, którego samo rozmrożenie nie usuwa.
- Czy przepustnica otwiera się i zamyka bez zacinania. W modelach z napędem silnikowym klapa może drżeć przy zablokowanych zębatkach, ale taki objaw nie potwierdza jeszcze uszkodzenia całego elementu.
Jeżeli wentylator działa, kanały są drożne, a przepustnica reaguje, przyczyną może być błędny odczyt czujnika temperatury lub problem z modułem sterującym. Rezystancję czujnika można mierzyć po odłączeniu wtyczki od modułu, ale wartość trzeba porównać z charakterystyką przewidzianą dla konkretnego czujnika i temperatury pomiaru. Wynik „jest przejście” nie potwierdza prawidłowej pracy czujnika w całym zakresie.
Jeżeli temperatura jest nieprawidłowa w obu komorach, a sprężarka pracuje długo lub bez wyraźnego efektu, trzeba brać pod uwagę nieszczelność układu, niedrożność kapilary albo sprężarkę o obniżonej wydajności. Nie należy wtedy kupować kolejno czujnika, wentylatora i przepustnicy na próbę.
Kontrola uszczelki i drzwi
Uszczelka magnetyczna może być przyczyną podwyższonej temperatury, nadmiernej wilgoci, szronu i długiej pracy sprężarki. Zanim zamówisz nową, wyczyść powierzchnię uszczelki i ramy drzwi, a następnie wykonaj test kartką papieru w kilku punktach: przy zawiasach, w narożnikach i po stronie przeciwnej do zawiasów.
Jeżeli kartka wypada tylko w jednym miejscu, przyczyną może być przekoszenie drzwi lub zużyty zawias, a nie sama uszczelka. Sprawdź, czy drzwi nie opadły, czy zawiasy nie mają nadmiernego luzu i czy urządzenie stoi stabilnie. Jeżeli nieszczelność występuje na całym obwodzie, a uszczelka jest odkształcona, pęknięta, odklejona lub stwardniała, wymiana jest uzasadniona.
Przed montażem nową uszczelkę rozłóż na płaskiej powierzchni. Element transportowany w złożonym opakowaniu może mieć fale i skręcenia. Można go delikatnie ogrzać ciepłym powietrzem z suszarki ustawionej na niską temperaturę, bez przegrzewania tworzywa.
Sposób montażu zależy od konstrukcji drzwi. Uszczelka może być wciskana, zatrzaskiwana albo mocowana pod listwą i wkrętami. Przy wersji wkręcanej poluzuj mocowanie tylko na tyle, aby nie zdeformować ramy drzwi. Po założeniu sprawdź równomierne przyleganie, domykanie drzwi i brak fałd przy zawiasach.
Wymiana części mechanicznych
Półki, balkoniki, szuflady, pojemniki i nóżki należy dobierać według wymiarów oraz sposobu mocowania, ale w pierwszej kolejności po pełnym oznaczeniu urządzenia. Podobna szerokość nie gwarantuje prawidłowego zatrzaśnięcia. Sprawdź także stronę montażu, położenie prowadnic, wysokość ograniczników i kształt zaczepów.
Przed demontażem elementów wewnętrznych wyjmij produkty, które mogą się przewrócić, i nie wyginaj półek na siłę. Szklane półki powinny być wyjmowane po odciążeniu i ustawiane na stabilnej powierzchni. Przy wymianie zawiasu zabezpiecz drzwi przed opadnięciem — drzwi są ciężkie, a ich przekoszenie może później powodować nieszczelność.
Po wymianie zawiasu lub nóżki sprawdź:
- czy urządzenie stoi stabilnie;
- czy drzwi są ustawione względem korpusu;
- czy uszczelka przylega na całym obwodzie;
- czy drzwi nie ocierają o półki lub obudowę;
- czy po kilku godzinach pracy temperatura stabilizuje się prawidłowo.
Czujniki, przepustnica i oświetlenie
Elementy elektryczne wymagają dokładniejszej identyfikacji niż części wyposażenia. Czujnik temperatury może mieć podobne złącze do innego czujnika, ale inną charakterystykę. Przepustnica może różnić się napędem, liczbą klap, grzałką zapobiegającą przymarzaniu i sposobem sterowania.
Przy diagnostyce czujnika:
- odłącz urządzenie od zasilania i wypnij czujnik zgodnie z konstrukcją urządzenia;
- zmierz rezystancję w temperaturze, którą możesz określić lub kontrolować;
- porównaj wynik z dokumentacją serwisową właściwego wariantu;
- sprawdź, czy przewody i złącze nie są zaśniedziałe lub przerwane;
- pamiętaj, że prawidłowa rezystancja w jednej temperaturze nie wyklucza usterki przerywanej ani błędnej charakterystyki.
W przypadku przepustnicy sprawdź najpierw, czy kanał nie jest oblodzony i czy klapa nie jest mechanicznie zablokowana. Nie podawaj napięcia z zewnętrznego zasilacza bez potwierdzenia typu napędu, biegunowości i punktów pomiarowych. Nie wolno zwierać przewodów sterujących ani omijać zabezpieczeń drzwi.
Opisane pomiary elektryczne i prace przy module sterującym wymagają doświadczenia, właściwego miernika oraz znajomości procedury dla danego wariantu urządzenia. Czynności pod napięciem są przeznaczone dla wykwalifikowanego serwisanta.
Dostęp do części i sprawdzenie po naprawie

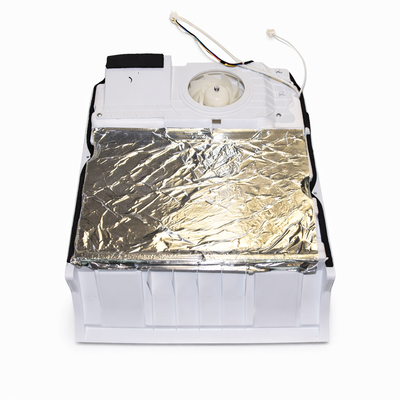

Dostęp do uszczelki, półek, balkoników, szuflad, wyłącznika drzwi i części oświetlenia uzyskuje się zwykle od strony komory użytkowej. Wentylator, przepustnica, czujniki i moduł mogą znajdować się za osłoną kanału powietrznego, panelem wewnętrznym albo elementem znajdującym się w górnej części urządzenia. Układ obudowy może różnić się między wariantami rodziny FK3356, dlatego nie należy przenosić kolejności demontażu z innego modelu bez porównania konstrukcji.
Przed odłączeniem przewodów wykonaj zdjęcie ich ułożenia i oznacz złącza. Nie ciągnij za przewody, nie podważaj elementów ostrym metalowym narzędziem i nie przebijaj tylnej ściany. W pobliżu parownika lub rurki kapilarnej nawet niewielkie uszkodzenie może spowodować utratę czynnika chłodniczego.
Po wymianie części zamontuj wszystkie osłony, sprawdź działanie wyłączników drzwi i pozostaw urządzenie na czas potrzebny do ustabilizowania temperatury. Jednorazowe pojawienie się zimnego powietrza po uruchomieniu nie potwierdza jeszcze pełnej sprawności.
FAQ
Czy do tego urządzenia pasuje część opisana tylko jako FK3356.4DFZAA?
Nie zawsze. W rodzinie FK3356 występują warianty różniące się wyposażeniem, elektroniką, stroną montażu i oznaczeniem wyrobu. Potwierdź pełne dane z tabliczki: model, typ, kod wyrobu i 14-cyfrowy numer fabryczny.
Czy ciepła chłodziarka przy prawidłowo działającej zamrażarce oznacza uszkodzony czujnik?
Nie. Taki objaw może powodować także oblodzenie kanału, wentylator, przepustnica, nieszczelność drzwi lub sterowanie. Czujnik warto podejrzewać dopiero po sprawdzeniu przepływu powietrza i warunków pracy urządzenia.
Czy można sprawdzić czujnik zwykłym multimetrem?
Można wykonać pomiar rezystancji po odłączeniu urządzenia i wypięciu czujnika, ale wynik trzeba odnieść do temperatury oraz charakterystyki właściwej dla danego modelu. Samo wskazanie ciągłości obwodu nie potwierdza poprawności czujnika.
Czy po rozmrożeniu lodówka powinna od razu działać prawidłowo?
Nie należy oceniać jej po kilku minutach. Po rozmrożeniu sprawdź, czy oblodzenie wraca, czy wentylator i przepustnica pracują oraz czy obie komory osiągają właściwą temperaturę. Powtarzające się oblodzenie wymaga dalszej diagnostyki.
Jak dobrać uszczelkę drzwi?
Najbezpieczniej po pełnym oznaczeniu urządzenia. Oprócz modelu znaczenie mają wymiary, profil, sposób montażu, strona drzwi i wariant chłodziarko-zamrażarki. Sam pomiar starej uszczelki lub podobne zdjęcie może prowadzić do pomyłki.
Kiedy nie kupować części na własną rękę?
Jeżeli sprężarka pracuje bez efektu, temperatura jest nieprawidłowa w obu komorach, wystąpiło uszkodzenie obiegu chłodniczego albo potrzebny jest pomiar pod napięciem, potrzebna jest diagnostyka osoby z odpowiednimi kwalifikacjami. Nie otwieraj obiegu chłodniczego i nie sprawdzaj szczelności płomieniem.
