1191970 - FY533DQBE01AG (FY5339.6GDFB) Amica
Części do chłodziarko-zamrażarki Amica FY5339.6GDFB pomagają usunąć problemy z chłodzeniem, oblodzeniem, hałasem, oświetleniem, drzwiami i wyposażeniem. Przed zakupem sprawdź pełne oznaczenie FY533DQBE01AG, kod 1191970 oraz dane z tabliczki znamionowej, ponieważ podobne elementy mogą występować w różnych wariantach.
Charakterystyka modelu Amica FY5339.6GDFB
Model FY5339.6GDFB, oznaczany również jako FY533DQBE01AG i 1191970, jest wolnostojącą chłodziarko-zamrażarką typu Side by Side z systemem Total No Frost, elektroniczną kontrolą temperatury, oświetleniem LED i kompresorem inwerterowym. Producent podaje pojemność 401 l dla chłodziarki i 221 l dla zamrażarki. W urządzeniu występują między innymi wentylatory, układ automatycznego odszraniania, czujniki temperatury, moduły sterujące, elementy drzwi oraz wyposażenie komór.
Ta informacja opisuje konstrukcję i możliwe kierunki diagnostyki, ale nie potwierdza uszkodzenia konkretnej części. Ten sam objaw może wynikać z kilku różnych przyczyn.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zamrażarka działa, a chłodziarka jest zbyt ciepła | Oblodzony parownik lub kanał powietrzny, niesprawny wentylator, zablokowana przepustnica, czujnik, grzałka odszraniania albo moduł | Zmierz temperaturę w obu komorach, obejrzyj kanały i osłony pod kątem lodu, sprawdź czy wentylator nie jest zablokowany | Sam fakt pracy zamrażarki nie wskazuje jeszcze konkretnej części. Jeśli po pełnym rozmrożeniu chłodzenie wraca tylko na pewien czas, podejrzany jest układ odszraniania, wentylacja lub sterowanie |
| W zamrażarce narasta lód mimo No Frost | Grzałka odszraniania, bezpiecznik termiczny, czujnik, odpływ skroplin, wiązka albo moduł | Odłącz urządzenie, rozmroź je bez używania ostrych narzędzi i gorącej wody, sprawdź miejsce powstawania lodu oraz drożność odpływu | Jednorazowe rozmrożenie może przywrócić przepływ powietrza, ale nie usuwa przyczyny. Powracające oblodzenie wymaga sprawdzenia obwodu odszraniania |
| Wentylator hałasuje lub nie uruchamia się | Uszkodzone łożyskowanie lub silnik, lód na łopatkach, obce ciało, uszkodzone mocowanie, brak sterowania | Przy odłączonym zasilaniu sprawdź, czy śmigło obraca się lekko i bez wyczuwalnego zacięcia; obejrzyj łopatki i obudowę | Opór mechaniczny wskazuje na problem z wentylatorem lub oblodzeniem. Brak obrotów nie wyklucza przerwy w wiązce, czujnika ani sterownika |
| Woda pojawia się w komorze lub pod urządzeniem | Zatkany odpływ, zamarznięty kanał, nieszczelność drzwi albo nieprawidłowe odszranianie | Obejrzyj odpływ i miejsce spływania wody po rozmrożeniu; sprawdź, czy uszczelka przylega do korpusu | Udrożnienie odpływu ma sens tylko wtedy, gdy nie ma oznak uszkodzenia izolacji lub układu chłodniczego. Nie przekłuwaj kanałów ani ścianek |
| Lodówka głośno pracuje | Wentylator, luźna osłona, drgania obudowy, niewypoziomowanie, normalna praca sprężarki inwerterowej | Ustal, czy dźwięk jest tarciem, terkotaniem, buczeniem czy tylko zmiennym szumem; sprawdź ustawienie urządzenia i mocowania | Zmienna praca kompresora inwerterowego może być normalna. Tarcie, okresowe blokowanie lub dźwięk zmieniający się po zatrzymaniu wentylatora wskazuje na diagnostykę mechaniczną |
| Nie działa światło lub panel | Moduł LED, wyłącznik drzwi, wiązka, zasilanie modułu albo panel sterowania | Sprawdź, czy problem dotyczy jednej komory czy całego sterowania; obejrzyj złącza po odłączeniu urządzenia | Brak światła nie oznacza automatycznie uszkodzenia modułu głównego. Najpierw wyklucz wyłącznik drzwi, moduł LED i połączenia |
Gdy chłodziarka nie chłodzi, ale zamrażarka działa
W modelu z Total No Frost zimne powietrze jest rozprowadzane przez układ wentylacji, a proces odszraniania ma zapobiegać blokowaniu parownika lodem. Dlatego diagnostykę warto prowadzić w kolejności:
- Objaw: zmierz temperaturę osobno w chłodziarce i zamrażarce po ustabilizowaniu pracy urządzenia. Nie oceniaj temperatury wyłącznie dłonią ani na podstawie pojedynczego cyklu sprężarki.
- Oględziny: sprawdź, czy kratki nawiewne nie są zasłonięte żywnością i czy za osłoną nie widać rozległego lodu. Nie odrywaj lodu nożem, śrubokrętem ani innym ostrym narzędziem.
- Wentylacja: po odłączeniu zasilania sprawdź, czy śmigło wentylatora nie jest zablokowane. W czasie normalnej pracy wentylator może zatrzymywać się po otwarciu drzwi, dlatego brak obrotów przy otwartych drzwiach nie jest samodzielnym dowodem awarii.
- Rozmrożenie kontrolne: jeżeli występuje oblodzenie, wykonaj pełne, naturalne rozmrożenie. Woda powinna zostać usunięta, a urządzenie wysuszone przed ponownym uruchomieniem. Jeżeli po takim zabiegu chłodzenie wraca, lecz problem ponownie występuje, trzeba sprawdzić grzałkę odszraniania, zabezpieczenie termiczne, czujnik, odpływ, wiązkę i sterowanie.
- Przepustnica lub kanał: jeśli w danej wersji zastosowano regulację przepływu powietrza, obserwuj, czy element wykonuje pełny ruch i nie zacina się. Samo napięcie obecne na złączu nie potwierdza sprawności silnika, przekładni ani mechanizmu klapy.
- Układ chłodniczy: jeśli wentylacja, odszranianie i sterowanie są sprawne, a temperatury nadal są nieprawidłowe, potrzebna jest diagnostyka układu chłodniczego przez osobę z odpowiednimi uprawnieniami. Nie rozcinaj obiegu i nie uzupełniaj czynnika bez ustalenia przyczyny.
Jak sprawdzać czujniki, grzałkę i wentylator
Czujnik temperatury
Czujnik NTC bada się po odłączeniu urządzenia i odłączeniu jego przewodów od właściwego złącza. Mierzy się rezystancję, a następnie porównuje ją z tabelą dla konkretnego modelu i temperatury pomiaru. Wartość powinna zmieniać się w sposób zgodny z charakterystyką czujnika podczas kontrolowanej zmiany temperatury.
Pomiar wykonany tylko w jednej temperaturze nie rozstrzyga sprawności całego układu. Prawidłowa rezystancja na zimno nie wyklucza problemu z przewodem, stykiem, miejscem montażu ani odczytem modułu. Nie należy stosować jednej uniwersalnej wartości rezystancji dla wszystkich czujników lodówek.
Grzałka odszraniania i zabezpieczenie termiczne
Po odłączeniu zasilania i uzyskaniu dostępu do elementu można sprawdzić ciągłość obwodu grzałki oraz zabezpieczenia, o ile procedura dla konkretnej wersji urządzenia na to pozwala. Przerwa w obwodzie może oznaczać uszkodzenie grzałki, bezpiecznika termicznego, złącza lub wiązki. Pomiar ciągłości nie potwierdza jednak prawidłowej mocy grzałki ani działania sterowania podczas cyklu odszraniania.
Nie zwieraj zabezpieczenia termicznego na stałe i nie uruchamiaj grzałki poza warunkami określonymi w dokumentacji. Diagnostyka obwodu pod napięciem oraz próby funkcjonalne wymagają kwalifikacji, właściwych przyrządów i znajomości schematu danego urządzenia.
Wentylator
Przy odłączonym zasilaniu sprawdź stan łopatek, obudowy i mocowania oraz to, czy śmigło obraca się bez zacięć. Lód na wentylatorze może być skutkiem wcześniejszej awarii odszraniania, a nie pierwotną usterką silnika. Po oczyszczeniu urządzenie może chwilowo działać prawidłowo, lecz powracające oblodzenie wymaga dalszej diagnostyki.
Pomiar rezystancji silnika ma sens dopiero po identyfikacji typu wentylatora i jego wyprowadzeń. Wersje z silnikiem prądu stałego, sterowaniem elektronicznym lub dodatkowymi sygnałami nie mają wspólnego pinoutu ani jednej uniwersalnej wartości. Nie podłączaj przypadkowego napięcia do złącza, ponieważ można uszkodzić silnik lub moduł.
Dostęp do części i wymiana
W chłodziarko-zamrażarkach Total No Frost część techniczna może znajdować się za tylną osłoną zamrażarki, panelem kanału powietrznego, osłoną wentylatora, w górnej części obudowy albo w pobliżu modułu sterującego. Dokładna droga dostępu zależy od konstrukcji i nie powinna być ustalana wyłącznie na podstawie zdjęcia podobnego modelu.
Przed demontażem:
- odłącz urządzenie od zasilania; przy ciężkim modelu Side by Side zabezpiecz je przed przesunięciem,

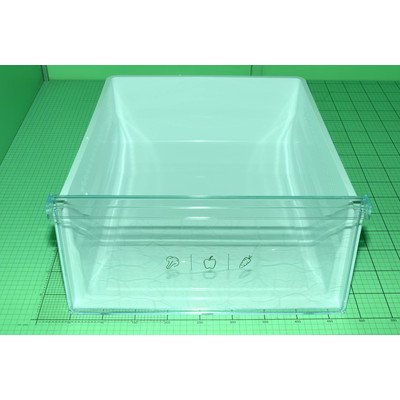

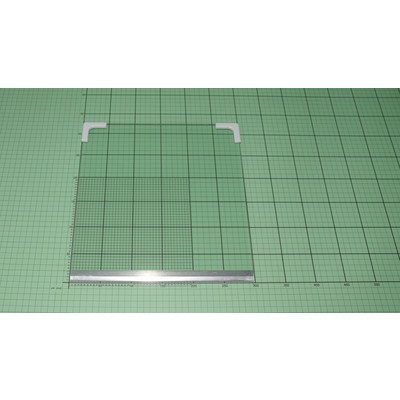

- wyjmij żywność, szuflady i półki, jeśli ograniczają dostęp,
- wykonaj zdjęcia położenia przewodów i złączy,
- oznacz wtyczki przed ich odłączeniem,
- nie ciągnij za przewody i nie podważaj elementów przy rurkach układu chłodniczego,
- nie używaj opalarki ani wrzątku do przyspieszania rozmrażania,
- po montażu sprawdź, czy uszczelki, kanały powietrzne i osłony leżą w prawidłowym położeniu.

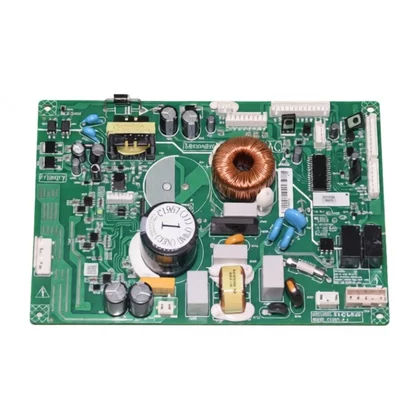

Wymiana wentylatora, czujnika, modułu LED, wyłącznika drzwi lub elementu wyposażenia jest możliwa tylko wtedy, gdy część została prawidłowo rozpoznana. W przypadku modułów sterujących może być potrzebna konfiguracja albo zgodność oprogramowania, ale nie każdy moduł wymaga programowania. Nie zakładaj tego bez potwierdzenia dla konkretnego numeru części.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i przestrzegania procedur producenta. Pomiary pod napięciem, ingerencja w obwód sprężarki inwerterowej oraz prace przy układzie z czynnikiem R600a są przeznaczone dla wykwalifikowanego serwisanta. R600a jest czynnikiem palnym — nie używaj płomienia i nie wykonuj prac mogących uszkodzić obieg chłodniczy.
Dobór części do Amica FY5339.6GDFB
Przy zamawianiu części do tego urządzenia podaj komplet danych:
- producent: Amica,
- pełny typ: FY533DQBE01AG,
- model handlowy: FY5339.6GDFB,
- kod wyrobu lub SKU: 1191970,
- 14-cyfrowy numer fabryczny z tabliczki znamionowej,
- oznaczenie znajdujące się na wymienianej części, jeśli jest czytelne,
- zdjęcie części, złącza i miejsca montażu, gdy występują różnice wykonania.
Skrócony model może nie identyfikować wszystkich zmian produkcyjnych. Samo podobieństwo zdjęcia, liczba pinów lub pasująca wtyczka nie potwierdzają zgodności. Znaczenie mają również wymiary, sposób mocowania, kierunek pracy, charakterystyka czujnika, napięcie i typ sterowania.
Przed zakupem porównaj numer części z katalogiem dla 1191970 i pełnym oznaczeniem urządzenia. Jeżeli potrzebujesz elementu technicznego, nie wybieraj kilku części na próbę. Najpierw ustal, czy objaw wskazuje na wentylator, odszranianie, czujnik, przepustnicę, moduł czy problem układu chłodniczego.
FAQ

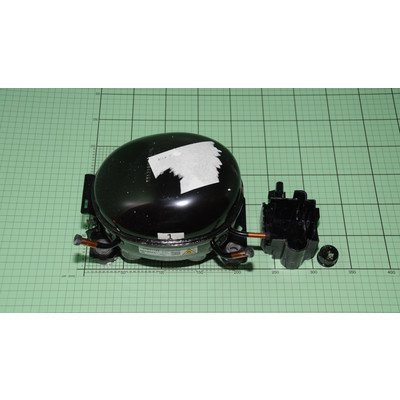

Czy jeśli zamrażarka działa, trzeba wymienić sprężarkę?
Nie. Sprawna zamrażarka przy ciepłej chłodziarce kieruje uwagę najpierw na obieg powietrza, wentylator, oblodzenie, przepustnicę, czujniki i odszranianie. Nie wyklucza to całkowicie problemu układu chłodniczego, ale sama różnica temperatur nie uzasadnia zakupu sprężarki.
Czy pełne rozmrożenie naprawia lodówkę No Frost?
Może tymczasowo przywrócić przepływ powietrza, jeśli lód blokował parownik lub kanał. Jeżeli usterka powraca, rozmrożenie było tylko testem diagnostycznym. Należy sprawdzić elementy odszraniania, wentylator, odpływ, czujniki i sterowanie.
Czy można sprawdzić grzałkę zwykłym miernikiem?
Można wykonać pomiar ciągłości lub rezystancji po odłączeniu urządzenia i odłączeniu elementu od obwodu, ale wynik trzeba odnieść do dokumentacji konkretnego modelu. Pomiar nie potwierdza samodzielnie działania całego cyklu odszraniania.
Czy hałas wentylatora oznacza, że trzeba od razu kupić nowy silnik?
Nie zawsze. Przyczyną może być lód, ciało obce, luźna osłona, niewłaściwe mocowanie albo zużyte łożyskowanie. Po odłączeniu zasilania sprawdź mechanicznie śmigło i ustal charakter dźwięku. Jeśli wentylator zacina się lub ma wyczuwalny luz, wymiana może być uzasadniona po potwierdzeniu numeru części.
Jakie dane Amica są potrzebne do doboru części?
Podaj pełny typ FY533DQBE01AG, model FY5339.6GDFB, kod wyrobu 1191970 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. W przypadku części technicznej pomocne jest także zdjęcie oznaczeń na starej części i jej złącza.
Czy każdy moduł do tego modelu można zamontować bez programowania?
Nie należy tego zakładać. Moduły mogą różnić się wersją elektroniki, oprogramowaniem, złączami i konfiguracją. Zgodność trzeba potwierdzić po numerze części, pełnych danych urządzenia i wymaganiach producenta.
