1170322 - FS150BUW+01AG (FS150.3/GT15450W) Amica
Części do zamrażarki Amica 1170322 - FS150BUW+01AG (FS150.3/GT15450W) dobieraj na podstawie pełnego oznaczenia urządzenia oraz numeru części. Przy braku mrożenia najpierw rozróżnij usterkę termostatu, nieszczelność drzwi i problem układu chłodniczego, aby nie kupować podzespołu na próbę.
Jak rozpoznać właściwą część do tego modelu
Kategoria obejmuje części przeznaczone do zamrażarki wolnostojącej Amica oznaczonej jako 1170322 - FS150BUW+01AG, FS150.3 lub GT15450W. W obrębie podobnych urządzeń mogą występować różne wersje drzwi, zawiasów, termostatów, wiązek przewodów i elementów obudowy. Sama nazwa handlowa albo podobny wygląd części nie potwierdza zgodności.
Przed zakupem odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenia znajdujące się na uszkodzonej części, jeżeli są widoczne.
Tabliczka może znajdować się wewnątrz komory, na bocznej lub tylnej ściance albo w pobliżu drzwi. Jeżeli model z tabliczki różni się od FS150.3 / GT15450W, nie zakładaj automatycznie, że część będzie pasować. Prześlij komplet danych i zdjęcie tabliczki przy doborze elementu.
Zamrażarka nie mrozi — od czego zacząć
Brak prawidłowego mrożenia nie wskazuje automatycznie na uszkodzony termostat. W tym modelu podobny objaw mogą powodować między innymi:
- przerwa w zasilaniu, uszkodzony przewód lub luźne połączenie;
- termostat, jego styki, pokrętło albo obudowa sterowania;
- nieszczelne drzwi, uszkodzona uszczelka lub źle ustawiony zawias;
- nadmierne oblodzenie ograniczające wymianę ciepła;
- zabrudzony skraplacz albo niewłaściwe odstępy od ściany;
- niesprawny układ rozruchowy lub sprężarka;
- ubytek czynnika chłodniczego albo niedrożność układu.
Najpierw sprawdź, czy urządzenie otrzymuje zasilanie, czy sprężarka uruchamia się po ustawieniu pokrętła oraz czy drzwi dociskają uszczelkę na całym obwodzie. Jeżeli sprężarka pracuje długo, a temperatura nadal nie spada odpowiednio, wymiana termostatu może nie rozwiązać problemu. Taki objaw wymaga oceny układu chłodniczego przez osobę z odpowiednim wyposażeniem.
Objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zamrażarka nie uruchamia sprężarki | Zasilanie, termostat, przewód, połączenie lub układ rozruchowy | Po odłączeniu urządzenia obejrzyj przewód i zaciski; sprawdź, czy pokrętło nie obraca się luźno | Sam brak odgłosu pracy nie rozstrzyga, czy winny jest termostat. Pomiary elektryczne wykonuj zgodnie ze schematem tego egzemplarza |
| Sprężarka pracuje, ale produkty pozostają miękkie | Nieszczelność, ubytek czynnika, słaba sprężarka, zabrudzenie skraplacza lub oblodzenie | Oceń stan uszczelki, ilość lodu, temperaturę i sposób nagrzewania skraplacza | Jeżeli urządzenie pracuje długo bez osiągnięcia temperatury, nie kupuj termostatu w ciemno; potrzebna może być diagnostyka chłodnicza |
| Na obrzeżu drzwi pojawia się szron, a drzwi odbijają | Uszczelka nie przylega, drzwi opadły lub zawias ma luz | Włóż cienką kartkę między uszczelkę a obudowę i sprawdź docisk w kilku miejscach | Nierówny docisk kieruje uwagę na uszczelkę, zawias lub drzwi, a nie na układ sterowania |
| Urządzenie pracuje niemal bez przerwy | Termostat nie rozłącza, słaba wydajność chłodnicza, nieszczelność lub złe warunki pracy | Sprawdź temperaturę termometrem, stan uszczelki, oblodzenie i drożność przestrzeni wokół skraplacza | Ciągła praca nie jest dowodem uszkodzenia termostatu; jeżeli temperatura pozostaje za wysoka, podejrzany jest także układ chłodniczy |
| Sprężarka włącza się i wyłącza po krótkim czasie | Układ rozruchowy, zabezpieczenie termiczne, sprężarka lub problem z zasilaniem | Zwróć uwagę na kliknięcie zabezpieczenia i czas między próbami startu | Nie mostkuj zabezpieczeń i nie wymieniaj sprężarki bez pomiarów wykonanych przez technika |
| Drzwi ocierają albo trudno je zamknąć | Zawias, drzwi, tuleja, mocowanie lub nóżka regulacyjna | Sprawdź luz zawiasu, ustawienie korpusu i ślady tarcia | W pierwszej kolejności dobiera się element mechaniczny, np. zawias, drzwi lub nóżkę, a nie część układu chłodzenia |
Jak sprawdzić termostat
Jeżeli sprężarka nie uruchamia się, a pozostałe elementy zasilania są sprawne, można sprawdzić termostat po odłączeniu urządzenia od sieci. W tej rodzinie może występować termostat mechaniczny, ale jego zaciski i sposób prowadzenia kapilary należy potwierdzić w konkretnym egzemplarzu.
- Odłącz wtyczkę i zabezpiecz przewód przed przypadkowym podłączeniem.
- Zdejmij pokrętło oraz elementy obudowy sterowania, nie ciągnąc za kapilarę ani przewody.
- Przed odłączeniem zrób zdjęcie połączeń i oznacz przewody. Nie zakładaj, że ich kolor jest wystarczającym opisem funkcji.
- Ustaw miernik na test ciągłości lub odpowiedni zakres rezystancji.
- Zmierz styki termostatu w położeniu, w którym urządzenie powinno żądać chłodzenia. Punkty pomiarowe zależą od zastosowanego termostatu.
Brak przejścia w warunkach, w których termostat powinien załączać sprężarkę, może wskazywać na uszkodzenie styków lub mechanizmu. Przejście elektryczne nie potwierdza jednak poprawnej kalibracji temperaturowej, prawidłowego położenia kapilary ani sprawności sprężarki. Jeżeli termostat ma przejście, a sprężarka nie startuje, sprawdzenia wymagają także przewody, połączenia i układ rozruchowy.
Nie pozostawiaj urządzenia z trwale zwartymi przewodami termostatu. Taki test może służyć wyłącznie do kontrolowanej diagnostyki przez osobę posiadającą odpowiednie kwalifikacje i nie zastępuje prawidłowego elementu regulacyjnego.
Dostęp do termostatu i wymiana
W modelach z mechanicznym sterowaniem termostat znajduje się zwykle w górnej części obudowy sterowania, za pokrętłem. Dostęp może wymagać zdjęcia pokrętła, osłony termostatu oraz elementów mocujących panel. Konstrukcja obudowy może różnić się między seriami, dlatego przed demontażem sprawdź sposób mocowania w swoim egzemplarzu.
Przy wymianie zwróć uwagę na:
- położenie i sposób zamocowania kapilary;
- oznaczenie każdego przewodu przed odłączeniem;
- kolejność prowadzenia kapilary w stosunku do izolacji i elementów obudowy;
- brak załamań, przetarć i naprężeń przewodów;
- prawidłowe osadzenie pokrętła na osi termostatu.
Nie skracaj kapilary, nie zgniataj jej i nie prowadź jej w miejscu, w którym może dotykać ostrych krawędzi. Po montażu sprawdź, czy pokrętło obraca się w pełnym przewidzianym zakresie, sprężarka uruchamia się i wyłącza, a temperatura po ustabilizowaniu pracy jest właściwa.
Opisane czynności przy instalacji elektrycznej wymagają doświadczenia, właściwych narzędzi i zachowania zasad ochrony przeciwporażeniowej. Osoba bez przygotowania nie powinna wykonywać pomiarów pod napięciem ani ingerować w zabezpieczenia urządzenia.

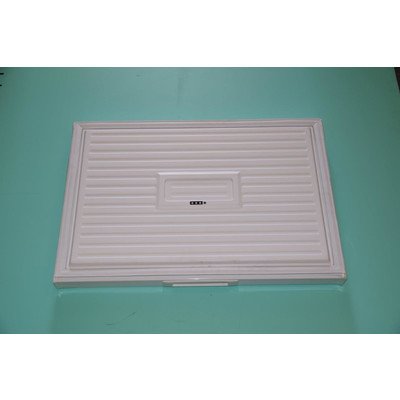

Drzwi, zawiasy i uszczelnienie
Jeżeli zamrażarka nadmiernie się szroni albo długo pracuje, zacznij od kontroli drzwi. Uszczelka powinna przylegać bez przerw i nie może być twarda, pęknięta ani odkształcona. Umyj powierzchnię styku i sprawdź docisk kartką w kilku miejscach. Wynik takiego testu wskazuje miejsce nieszczelności, ale nie rozstrzyga, czy przyczyną jest sama uszczelka, opadnięte drzwi czy niewłaściwe wypoziomowanie.
Przy wymianie zawiasu lub drzwi najpierw opróżnij komorę i zabezpiecz demontowany element przed upadkiem. Po montażu ustaw drzwi tak, aby uszczelka równomiernie stykała się z korpusem. Nie dobieraj zawiasu wyłącznie po stronie montażu — znaczenie mają także otwory, kształt blachy, tuleje i wersja drzwi. W tej kategorii mogą występować między innymi elementy katalogowe takie jak zawias 1032890, drzwi 1032891 oraz osłony zawiasów 1033992 i 1033993, ale zgodność trzeba potwierdzić dla pełnego oznaczenia urządzenia.
Części elektryczne i elementy obudowy
Do tego modelu mogą być potrzebne nie tylko podzespoły związane z chłodzeniem. Przy uszkodzeniu mechanicznym lub elektrycznym spotyka się również:
- termostat 1030402;
- pokrętło termostatu 1030401;
- obudowę termostatu 1036064;
- lampkę sygnalizacyjną 1036063;

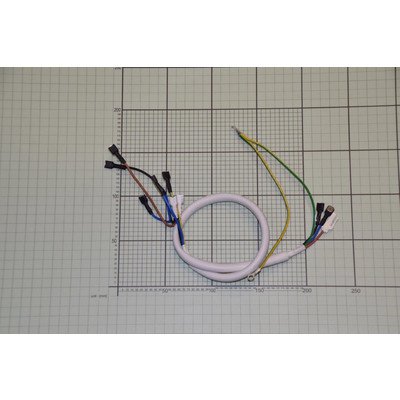

- wiązkę przewodów 1037213;
- sznur przyłączeniowy 8021801;
- nóżkę regulowaną 1023536;
- osłonę sprężarki 1061942.
Oznaczenie z listy produktów nie jest wystarczającym potwierdzeniem, że część pasuje do każdego egzemplarza o podobnej nazwie. Przed zamówieniem porównaj numer części, sposób mocowania, kształt złącza, długość przewodów, stronę montażu i dane z tabliczki znamionowej.

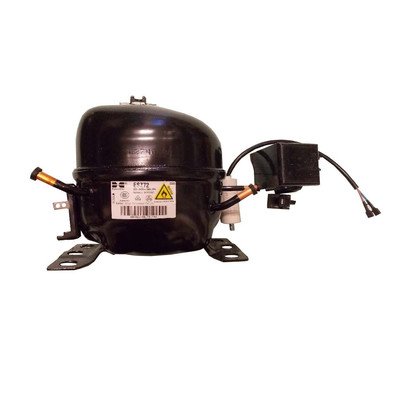

Sprężarka i układ chłodniczy
Sprężarka, czynnik chłodniczy i przewody układu tworzą obieg, którego nie da się rzetelnie ocenić samym nasłuchem. Jeżeli sprężarka pracuje, lecz zamrażarka nie osiąga właściwej temperatury, przyczyną może być nieszczelność, częściowa niedrożność, spadek wydajności sprężarki albo problem z rozruchem. Sam fakt, że obudowa sprężarki jest ciepła, nie wskazuje jednoznacznie konkretnej usterki.
Sprawdzanie szczelności, odzysk czynnika, próżniowanie, napełnianie i ingerencja w obieg chłodniczy wymagają odpowiednich kwalifikacji, wyposażenia oraz procedury właściwej dla czynnika zastosowanego w urządzeniu. Nie sprawdzaj szczelności płomieniem i nie rozcinaj przewodów bez przygotowania serwisowego.
Jak dobrać część bez ryzyka pomyłki
Przed zakupem przygotuj:
- pełny model: FS150BUW+01AG / FS150.3 / GT15450W;
- kod wyrobu 1170322;
- 14-cyfrowy numer fabryczny z tabliczki Amica;
- zdjęcie tabliczki znamionowej;
- zdjęcie uszkodzonej części i jej oznaczenia;
- informację, czy problem dotyczy chłodzenia, drzwi, sterowania, przewodów czy wyposażenia.
Nie zakładaj zgodności na podstawie identycznego złącza, wymiaru widocznego na zdjęciu ani samej nazwy modelu. Termostat może różnić się charakterystyką i długością kapilary, a drzwi lub zawias mogą mieć inne otwory i stronę montażu. W przypadku części elektrycznych znaczenie mają również parametry pracy i sposób podłączenia.
FAQ
Czy brak mrożenia oznacza uszkodzony termostat?
Nie. Termostat jest jedną z możliwości, ale podobny objaw powodują także nieszczelne drzwi, oblodzenie, ubytek czynnika, problem ze sprężarką lub układem rozruchowym. Jeżeli sprężarka pracuje długo, a temperatura nadal jest zbyt wysoka, wymiana termostatu bez dalszej diagnostyki może być nieskuteczna.
Jak sprawdzić, czy drzwi zamrażarki są nieszczelne?
Oczyść uszczelkę, zamknij drzwi na cienkiej kartce i sprawdź opór przy wyciąganiu w kilku miejscach. Szczelina lub brak docisku wskazuje na problem z uszczelką, zawiasem, drzwiami albo ustawieniem urządzenia. Test nie określa samodzielnie, który z tych elementów trzeba wymienić.
Czy można dobrać termostat tylko po numerze modelu FS150.3?
Nie zawsze. Właściwy dobór wymaga potwierdzenia pełnego oznaczenia urządzenia, kodu wyrobu i numeru fabrycznego. Sprawdź również oznaczenie zamontowanego termostatu, długość kapilary oraz sposób mocowania.
Czy termostat można sprawdzić miernikiem?
Tak, jeżeli jest to termostat mechaniczny i pomiar wykonuje się po odłączeniu urządzenia od sieci. Badanie ciągłości styków może wykazać przerwę w obwodzie, ale nie potwierdza poprawnej regulacji temperatury ani sprawności całego układu chłodniczego.
Co zrobić, gdy sprężarka działa, ale zamrażarka tylko chłodzi?
Sprawdź uszczelkę, ilość lodu, ustawienie urządzenia i drożność przestrzeni wokół skraplacza. Jeżeli sprężarka pracuje długo bez osiągnięcia właściwej temperatury, potrzebna jest diagnostyka układu chłodniczego. Nie wymieniaj termostatu ani sprężarki wyłącznie na podstawie tego jednego objawu.
Jakie dane wysłać do doboru części Amica?
Prześlij zdjęcie całej tabliczki znamionowej, pełny model, kod wyrobu, 14-cyfrowy numer fabryczny oraz zdjęcie uszkodzonej części. Dodatkowe zdjęcie mocowania i złącza pomaga odróżnić warianty, których nie da się rozpoznać po nazwie handlowej.
