1191610 - FZ303DEX+02AK (FZ3036.3DFMX) Amica
Części do zamrażarki Amica FZ3036.3DFMX pomagają usunąć problemy z chłodzeniem, szczelnością drzwi, sterowaniem i wyposażeniem. Przed zakupem porównaj model FZ3036.3DFMX, kod 1191610 oraz oznaczenia z tabliczki znamionowej, ponieważ podobny wygląd części nie potwierdza zgodności.
Jak rozpoznać problem w zamrażarce FZ3036.3DFMX
Model FZ3036.3DFMX to wolnostojąca zamrażarka Amica z systemem NoFrost, elektronicznym sterowaniem SensorControl, jednym frontem drzwiowym i pięcioma szufladami. W normalnej pracy temperatura powinna być ustawiona zgodnie z potrzebami przechowywanej żywności; instrukcja producenta wskazuje jako zalecaną wartość około -18°C. Samo pojawienie się alarmu temperatury, dłuższa praca sprężarki albo cieplejsze produkty nie wskazuje jeszcze konkretnej części.
Najpierw ustal, czy problem dotyczy zasilania, szczelności drzwi, obiegu powietrza, sterowania czy układu chłodniczego. Dopiero potem wybieraj część.
Objaw → możliwe przyczyny → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Zamrażarka nie uruchamia się | Brak zasilania, wyłączone sterowanie, uszkodzone połączenie, moduł, element rozruchowy lub sprężarka | Sprawdź gniazdo innym odbiornikiem, przewód i reakcję panelu. Nie zdejmuj osłon przy podłączonym urządzeniu | Brak zasilania zewnętrznego nie uzasadnia zakupu modułu. Jeżeli panel działa, ale sprężarka nie startuje, dalsza diagnostyka obwodu rozruchowego wymaga dokumentacji i kwalifikacji serwisowych |
| Urządzenie pracuje, ale nie osiąga temperatury | Nieszczelne drzwi, zasłonięte kanały powietrzne, nieprawidłowe ustawienie, zbyt ciepłe produkty, wentylator, czujnik, układ chłodniczy lub sprężarka | Sprawdź domknięcie drzwi, ułożenie szuflad i produktów, temperaturę otoczenia oraz czy słychać wentylator. Oceń, czy po kilku godzinach temperatura spada | Jeżeli po prawidłowym rozmieszczeniu i zamknięciu drzwi temperatura nadal rośnie, nie wymieniaj w ciemno czujnika ani modułu. Układ chłodniczy i sprężarkę diagnozuje serwisant |
| Na produktach lub obudowie drzwi pojawia się wilgoć albo lód | Nieszczelna, odkształcona lub źle osadzona uszczelka, krzywo ustawione drzwi, zabrudzenie powierzchni przylegania albo przeszkoda w komorze | Obejrzyj całą uszczelkę, szczególnie narożniki. Włóż kartkę między uszczelkę a obudowę i sprawdź, czy jest wyraźnie dociskana na całym obwodzie | Kartka wysuwa się bez oporu tylko w jednym miejscu — najpierw sprawdź osadzenie, zawiasy i poziomowanie. Uszkodzona lub trwale odkształcona uszczelka wymaga wymiany |
| Sprężarka pracuje długo lub prawie bez przerwy | Nieszczelność drzwi, wysoka temperatura otoczenia, świeży duży załadunek, zablokowany przepływ powietrza, zabrudzenie, problem z wentylatorem albo układem chłodniczym | Wyklucz proste przyczyny, sprawdź ustawienie, zamknięcie drzwi, drożność wlotów i odległość od ściany. Nie oceniaj sprawności wyłącznie po dźwięku sprężarki | Ciągła praca przy prawidłowej szczelności i rosnącej temperaturze może wskazywać na problem wymagający pomiarów serwisowych, a nie na zwykłą wymianę elementu wyposażenia |
| Głośna praca lub nietypowe odgłosy | Niewypoziomowanie, kontakt z meblem, luźna szuflada, przewód lub element obudowy, a także normalne trzaski materiałów i przepływu czynnika | Odsuń urządzenie, sprawdź stabilność, nóżki, szuflady i elementy luźne po odłączeniu zasilania | Jeżeli hałas znika po wypoziomowaniu lub poprawieniu ułożenia szuflady, część chłodnicza może być sprawna. Nie wymieniaj sprężarki tylko na podstawie głośniejszej pracy |
| Nie działa panel, alarm lub odczyt temperatury | Zasilanie, panel sterowania, wiązka, moduł sterujący albo czujnik | Zapisz dokładny objaw, moment jego wystąpienia i ewentualny kod. Sprawdź instrukcję właściwą dla modelu | Kod lub brak wskazania nie jest automatycznym wskazaniem modułu. Przed zamówieniem elektroniki trzeba potwierdzić wariant i połączenia |
Drzwi, uszczelka i szuflady
Nieszczelność jest jedną z prostszych przyczyn problemów z temperaturą. W tym modelu uszczelka współpracuje z pojedynczymi drzwiami zamrażarki i powinna przylegać równomiernie do ramy. Sprawdź, czy żadna szuflada, opakowanie ani element uchwytu nie blokuje domknięcia. Oczyść uszczelkę czystą wodą i wytrzyj ją do sucha; nie stosuj ostrych narzędzi ani środków, które mogą uszkodzić gumę.
Przy wymianie uszczelki:
- Odłącz urządzenie od zasilania i opróżnij strefę drzwi.
- Obejrzyj sposób osadzenia starej uszczelki i zrób zdjęcia narożników.
- Usuń element bez podważania ostrym narzędziem, które mogłoby uszkodzić tworzywo lub powierzchnię drzwi.
- Nową uszczelkę rozłóż na płasko. Część dostarczona w opakowaniu może mieć odkształcenia transportowe; przed montażem trzeba pozwolić jej wrócić do kształtu.
- Osadź ją od narożników, a następnie sprawdź cały obwód. Nie napinaj jej i nie skracaj.
- Po zamknięciu drzwi sprawdź docisk kartką w kilku miejscach, nie tylko przy uchwycie.

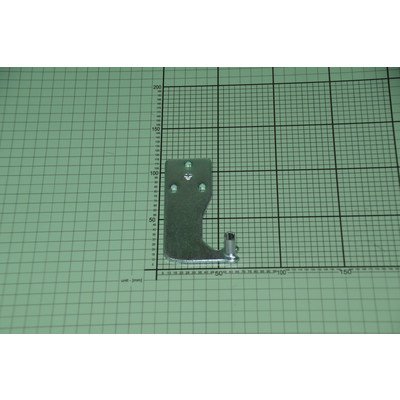

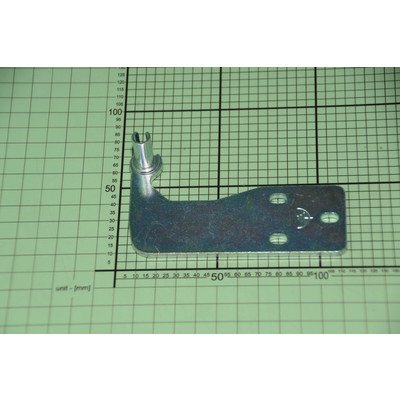

Jeżeli nowa uszczelka nie układa się prawidłowo, przyczyną może być zawias, przekoszenie drzwi albo niewłaściwy wariant części. Nie koryguj problemu przez trwałe podgrzewanie lub naciąganie elementu bez sprawdzenia instrukcji montażu dla konkretnej części.

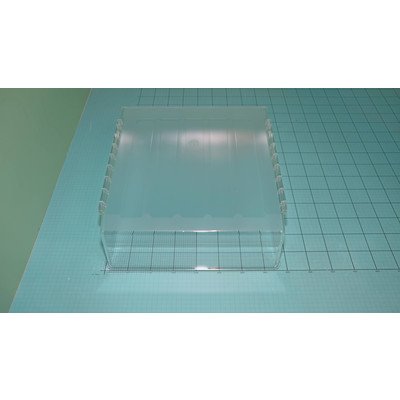

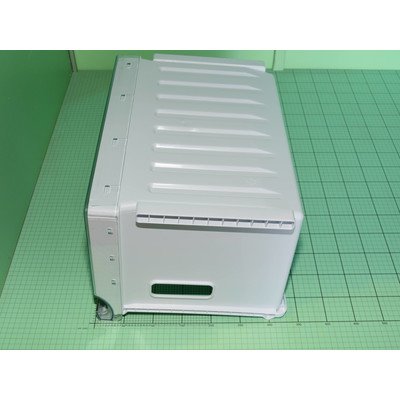

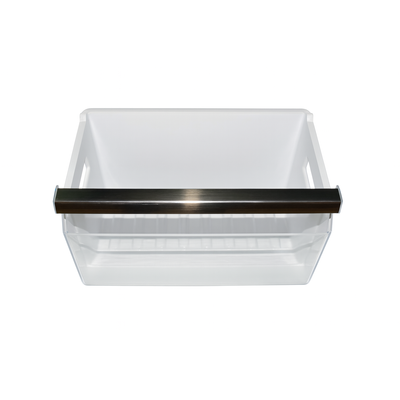

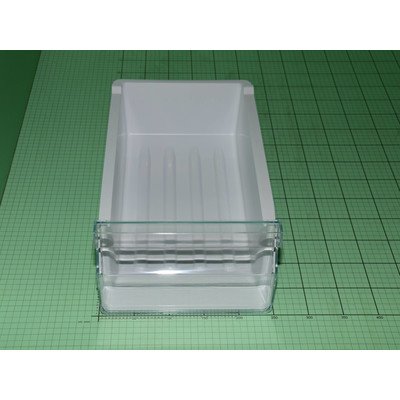

Szuflady i wyposażenie mechaniczne zwykle nie wymagają pomiarów elektrycznych. Sprawdź prowadzenie, pęknięcia, odkształcenia i zgodność wymiarów. Jeżeli szuflada zatrzymuje się przed końcem, najpierw usuń opakowanie lub lód blokujący tor ruchu. Nie wymieniaj całej szuflady, gdy uszkodzone jest wyłącznie jej mocowanie lub element współpracujący.
NoFrost: co sprawdzić przed zakupem modułu

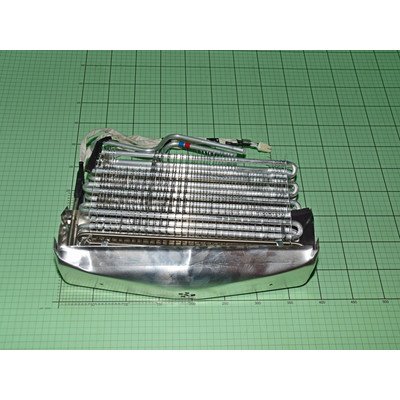

FZ3036.3DFMX ma system NoFrost, dlatego nie należy oceniać jej tak jak prostej zamrażarki statycznej. Za utrzymanie temperatury odpowiadają między innymi sprężarka, parownik, wentylator obiegu powietrza, czujniki, układ odszraniania i sterowanie. Awaria jednego z tych elementów może dawać podobny objaw: ciepłe produkty albo długą pracę urządzenia.
Jeśli urządzenie nie mrozi prawidłowo:
- sprawdź ustawioną temperaturę i to, czy nie został włączony nietypowy tryb pracy;
- upewnij się, że drzwi zamykają się bez oporu i że uszczelka nie odstaje;

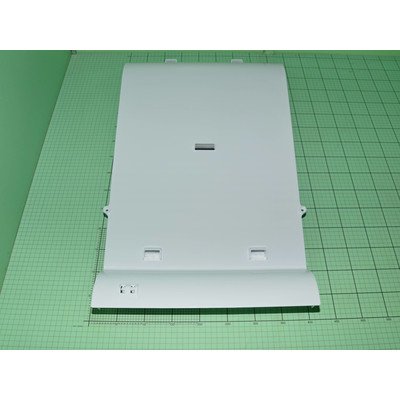

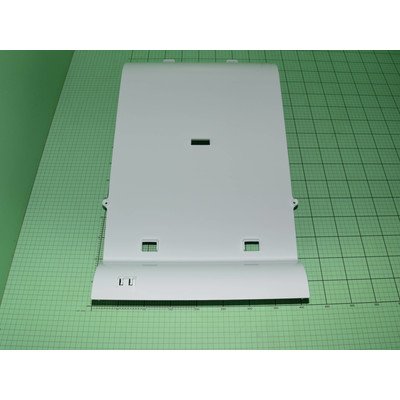

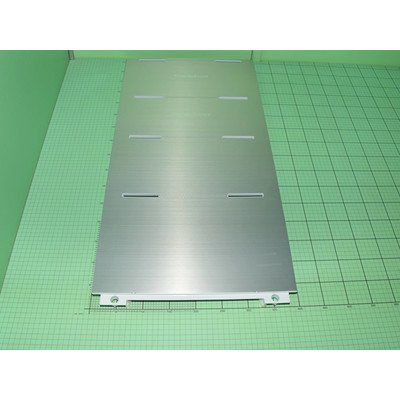

- sprawdź, czy produkty nie zasłaniają kanałów nawiewu i powrotu powietrza;

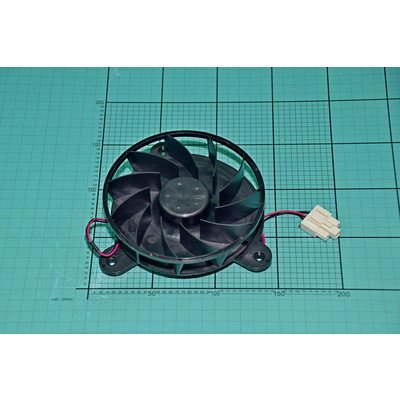

- zwróć uwagę, czy po zamknięciu drzwi słychać wentylator, ale nie wkładaj narzędzi do kanałów;
- sprawdź, czy urządzenie stoi stabilnie i ma zapewniony przepływ powietrza z tyłu;
- odnotuj, czy sprężarka uruchamia się, pracuje bez przerwy, czy cyklicznie się wyłącza.
Brak zimnego powietrza z nawiewu może wynikać z wentylatora, zablokowania lodem albo sterowania, ale nie rozstrzyga samodzielnie, który element jest uszkodzony. Z kolei praca sprężarki bez uzyskania temperatury nie potwierdza automatycznie nieszczelności. Ocena układu chłodniczego wymaga odpowiednich przyrządów, kontroli szczelności i procedury właściwej dla zastosowanego czynnika R600a.
Pomiary i diagnostyka elektryczna
Pomiar rezystancji ma sens dopiero po odłączeniu urządzenia od sieci, odłączeniu badanego elementu i potwierdzeniu w dokumentacji, które styki należą do danego obwodu. W tym modelu nie należy zakładać uniwersalnej wartości dla czujnika, wentylatora, grzałki, zabezpieczenia albo modułu. Charakterystyka zależy od elementu i warunków pomiaru, między innymi temperatury.
Przykładowo:
- pomiar ciągłości przewodu może wykazać przerwę, ale nie dowodzi poprawnej pracy pod obciążeniem;
- pomiar elementu grzejnego może wykazać przerwę lub zwarcie, lecz nie potwierdza zadziałania sterowania i zabezpieczeń;

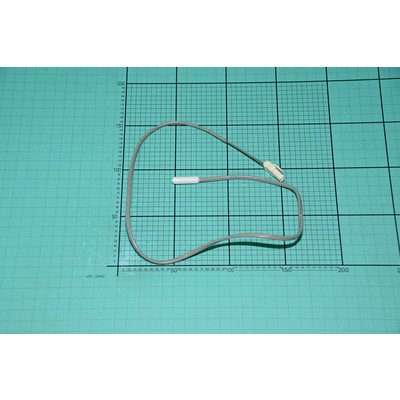

- pomiar czujnika w jednej temperaturze trzeba porównać z charakterystyką dla konkretnego modelu, a nie z przypadkową wartością znalezioną dla innego urządzenia;

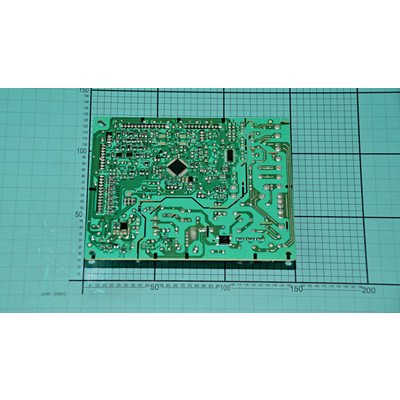

- pomiar modułu bez schematu i procedury serwisowej zwykle nie pozwala wiarygodnie wskazać uszkodzonego komponentu.
Nie wykonuj pomiarów pod napięciem, zwierania przewodów ani obchodzenia zabezpieczeń, jeśli nie masz kwalifikacji, odpowiednich przyrządów i schematu. Szczególnie dotyczy to obwodów sprężarki, modułu sterującego i elementów odszraniania.
> Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodach sieciowych, sprężarce, układzie chłodniczym i czynniku R600a powinien wykonywać wykwalifikowany serwisant. Nie nakłuwaj rur, nie używaj płomienia do sprawdzania szczelności i nie mostkuj zabezpieczeń.
Dostęp do części i kontrola po naprawie

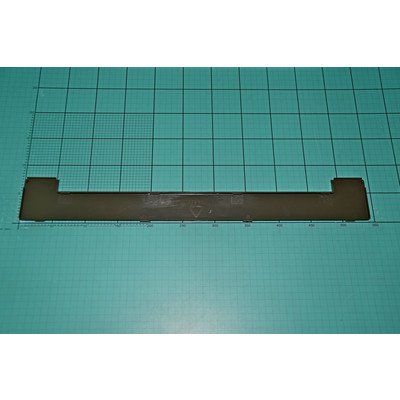

Dostęp zależy od rodzaju części. Szuflady i elementy wyposażenia wyjmuje się od strony komory, po ich całkowitym wysunięciu i zwolnieniu ewentualnych ograniczników. Uszczelka jest dostępna na obwodzie drzwi. Elementy elektryczne i podzespoły NoFrost mogą znajdować się za osłonami komory lub w tylnej części urządzenia; ich położenie oraz kolejność demontażu trzeba potwierdzić dla tego wariantu.
Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz złącza. Nie ciągnij za przewody, nie zgniataj kapilary i nie opieraj urządzenia na elementach układu chłodniczego. Po montażu sprawdź:
- czy wszystkie osłony, prowadnice i szuflady są zamocowane;
- czy drzwi zamykają się swobodnie i równomiernie dociskają uszczelkę;
- czy nie ma ocierania, luźnych elementów ani nietypowego zapachu;
- czy panel sterowania reaguje prawidłowo;
- czy po odpowiednim czasie temperatura rzeczywiście spada, a nie tylko chwilowo zmienia się wskazanie.
Nie oceniaj naprawy wyłącznie po tym, że sprężarka zaczęła pracować. W przypadku problemu z temperaturą potrzebny jest stabilny wynik po wychłodzeniu urządzenia, przy prawidłowym załadunku i zamkniętych drzwiach.
Jak dobrać część do modelu Amica
Dla urządzeń Amica nie wystarcza skrócona nazwa handlowa. Przed zamówieniem przygotuj:
- model: FZ3036.3DFMX;
- kod wyrobu lub oznaczenie odpowiadające urządzeniu, w tym 1191610, jeśli występuje na dokumentach;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie uszkodzonej części, jeżeli jest czytelne;
- zdjęcie części, mocowania i złączy, gdy wariant nie jest jednoznaczny.
Samo podobieństwo zdjęcia, taki sam kolor, zbliżone wymiary albo identyczna liczba pinów nie potwierdzają zgodności. Różnice mogą dotyczyć mocowania, kierunku montażu, długości przewodu, charakterystyki czujnika, oprogramowania modułu lub wersji wykonania drzwi.
W przypadku uszczelki zmierz element po zewnętrznych krawędziach, ale traktuj wymiar jako pomocniczy. Najważniejsza pozostaje zgodność katalogowa z pełnym oznaczeniem urządzenia. Przy module sterującym, czujniku, wentylatorze lub elemencie układu NoFrost nie zamawiaj części wyłącznie na podstawie objawu. Najpierw potwierdź numer części i wariant z tabliczki znamionowej albo prześlij zdjęcie tabliczki oraz starego elementu do doboru.
FAQ
Czy część pasująca do FZ3036.3DFMX będzie pasować do każdej zamrażarki Amica?
Nie. Zgodność trzeba potwierdzić dla konkretnego modelu, kodu wyrobu i pełnego numeru fabrycznego. Ta sama nazwa części może obejmować różne wykonania.
Zamrażarka długo pracuje — czy od razu wymienić moduł?
Nie. Najpierw sprawdź ustawienie, szczelność drzwi, ułożenie produktów, przepływ powietrza i temperaturę otoczenia. Dopiero po wykluczeniu tych przyczyn można przejść do diagnostyki czujnika, wentylatora, sterowania lub układu chłodniczego.
Jak sprawdzić, czy uszczelka drzwi jest nieszczelna?
Obejrzyj ją na całym obwodzie, oczyść i wykonaj próbę z kartką w kilku miejscach. Jeżeli docisk jest nierówny, sprawdź także zawiasy, poziomowanie i przeszkody w komorze. Próba z kartką nie zastępuje oceny uszczelki pod kątem pęknięć i trwałego odkształcenia.
Czy w zamrażarce NoFrost trzeba regularnie usuwać lód?
System NoFrost ogranicza narastanie szronu, ale nie usuwa przyczyn każdej awarii. Duża ilość lodu, brak nawiewu lub nierówna temperatura mogą wskazywać na problem z wentylatorem, odszranianiem, czujnikiem albo sterowaniem. Nie skuwaj lodu ostrym narzędziem.
Czy można samodzielnie wymienić szufladę lub uszczelkę?
Elementy mechaniczne i uszczelkę można wymienić po potwierdzeniu wariantu i sposobu mocowania. Przed pracą odłącz urządzenie od zasilania. Demontaż osłon, pomiary elektryczne, ingerencja w sprężarkę lub układ R600a wymagają przygotowania serwisowego.
Jakie dane wysłać przy problemie z doborem części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełny model FZ3036.3DFMX, kod 1191610 lub kod wyrobu, 14-cyfrowy numer fabryczny oraz zdjęcia starej części, jej mocowania i złączy. Pozwala to odróżnić warianty, których nie da się rozpoznać po samej nazwie urządzenia.
