1193792 - FS098BUWE01AG (FS098.3 / FZ 098.3 AG) Am
Części do zamrażarki Amica FS098.3 / FZ 098.3 AG pomagają usunąć problemy z mrożeniem, szczelnością pokrywy, termostatem i wyposażeniem komory. Przed zakupem porównaj pełne oznaczenie urządzenia, numer fabryczny oraz wykonanie uszkodzonego elementu, aby uniknąć niedopasowania części.
Jak rozpoznać wersję urządzenia
Model 1193792 - FS098BUWE01AG występuje również pod oznaczeniami FS098.3 oraz FZ 098.3 AG. Jest to wolnostojąca zamrażarka skrzyniowa z pokrywą, koszem wewnętrznym, mechaniczną regulacją temperatury i sygnalizacją pracy. Przy doborze części nie kieruj się wyłącznie nazwą handlową ani wyglądem elementu. Sprawdź dane z tabliczki znamionowej oraz oznaczenie części znajdujące się na wymontowanym elemencie.
Objaw nie oznacza jeszcze uszkodzenia konkretnej części
Jeżeli urządzenie nie osiąga temperatury, najpierw ustal, czy problem dotyczy zasilania, sterowania, szczelności, warunków pracy czy układu chłodniczego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Zamrażarka pracuje, ale produkty miękną | Zbyt wysoka nastawa, nieszczelna pokrywa, zła wentylacja, ubytek czynnika lub słabsza sprężarka | Położenie pokrętła, temperaturę niezależnym termometrem, przyleganie uszczelki i odstęp od źródeł ciepła | Jeśli sprężarka pracuje długo, a temperatura nadal nie spada, sama wymiana termostatu może nie pomóc |
| Urządzenie nie uruchamia sprężarki | Brak zasilania, termostat, przewody, zabezpieczenie termiczne lub układ rozruchowy | Gniazdo, przewód, kontrolki, dźwięk kliknięcia przy sprężarce i cykl pracy | Brak pracy sprężarki nie potwierdza automatycznie awarii termostatu |
| Sprężarka włącza się i szybko wyłącza | Zabezpieczenie termiczne, przekaźnik rozruchowy, przeciążenie albo problem ze sprężarką | Czy obudowa sprężarki jest nadmiernie gorąca, czy słychać powtarzające się kliknięcia i czy skraplacz oddaje ciepło | Krótkie cykle wymagają diagnostyki układu rozruchowego; nie należy zwierać termostatu ani zasilać sprężarki prowizorycznie |
| Na krawędzi pokrywy pojawia się lód lub wilgoć | Zużyta, odkształcona albo zabrudzona uszczelka, krzywo ustawiona pokrywa | Oględziny całego obwodu i test kartki papieru w kilku miejscach | Kartka wysuwająca się bez wyraźnego oporu wskazuje na miejsce utraty docisku, ale nie rozstrzyga, czy winna jest uszczelka, zawias lub ustawienie urządzenia |
| Powstaje dużo szronu, a mrożenie słabnie | Częste otwieranie pokrywy, wkładanie ciepłych produktów, nieszczelność lub zbyt długie otwarcie | Grubość lodu, stan uszczelki, sposób załadunku i czas od ostatniego rozmrożenia | W tym modelu rozmrażanie wykonuje się ręcznie; przed oceną wydajności trzeba usunąć nadmierny lód |
| Nie działa lampka lub sygnalizator | Przepalona lampka, luźny przewód, uszkodzony przełącznik albo zasilanie obwodu | Stan elementu, złącza i przewodów przy odłączonym urządzeniu | Brak kontrolki nie musi oznaczać awarii układu chłodniczego |
Diagnostyka krok po kroku
1. Sprawdź warunki pracy
Ustaw urządzenie stabilnie i zapewnij swobodny obieg powietrza. Nie ustawiaj go bezpośrednio przy źródle ciepła ani w pomieszczeniu o temperaturze poza zakresem przewidzianym dla klasy klimatycznej z tabliczki znamionowej. Sprawdź, czy pokrywa nie jest blokowana przez kosz lub produkty oraz czy zamrażarka nie została przepełniona.
Po uruchomieniu nie oceniaj skuteczności po kilku minutach. Po całkowitym rozmrożeniu i ponownym włączeniu urządzenie potrzebuje czasu na ustabilizowanie temperatury. Pomiar wykonaj termometrem przeznaczonym do zamrażarek, umieszczonym w komorze, a nie przy samej ściance.

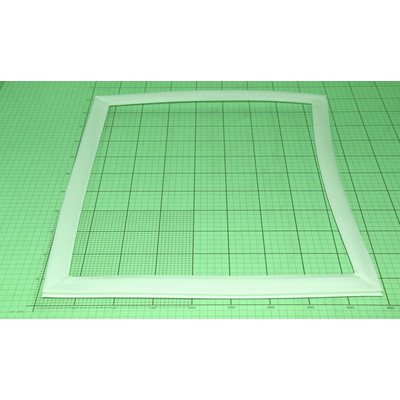

2. Obejrzyj uszczelkę i pokrywę
Uszczelka powinna być ciągła, elastyczna i równomiernie dociśnięta do korpusu. Zwróć uwagę na pęknięcia, trwałe odkształcenia, zabrudzenia oraz miejsca, w których pokrywa odstaje. Test kartki powtórz na całym obwodzie, ponieważ pojedynczy prawidłowy punkt nie potwierdza szczelności całej pokrywy.
Jeżeli uszczelka jest dobra, a pokrywa nadal nie dociska, przyczyną może być zawias, sprężyna utrzymująca pokrywę, wypoziomowanie urządzenia albo deformacja pokrywy. W takiej sytuacji zakup samej uszczelki może nie rozwiązać problemu.
3. Oceń szron i cykl pracy
Równomierny, cienki szron po okresie intensywnej pracy jest czymś innym niż gruba warstwa lodu na obrzeżu lub tylko częściowe wychłodzenie powierzchni. Przed oględzinami parownika i elementów układu chłodniczego urządzenie należy całkowicie odłączyć i rozmrozić. Nie używaj ostrych narzędzi, opalarki ani płomienia do usuwania lodu, ponieważ można przebić przewody układu chłodniczego.
Jeżeli po pełnym rozmrożeniu zamrażarka przez pewien czas działa poprawnie, a problem wraca wraz z narastaniem lodu, trzeba sprawdzić szczelność pokrywy i sposób użytkowania. W modelu skrzyniowym nie należy automatycznie zakładać awarii grzałki odszraniania lub wentylatora znanych z urządzeń No Frost.

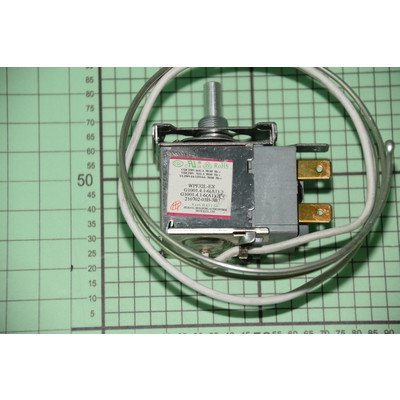

4. Sprawdź sterowanie i termostat
FS098.3 ma mechaniczną regulację temperatury. Jeśli sprężarka nie startuje po zmianie nastawy, pracuje bez wyłączenia albo urządzenie reaguje na poruszanie pokrętłem, podejrzenie może dotyczyć termostatu, jego mocowania, kapilary lub przewodów. Takie objawy mogą jednak wynikać także z problemu z układem rozruchowym sprężarki albo z niewystarczającej wydajności układu chłodniczego.
Pomiar styków termostatu wykonuje się wyłącznie przy odłączonym urządzeniu, po odłączeniu przewodów od badanego elementu i zgodnie ze schematem właściwym dla konkretnej wersji. Wynik wskazujący stałą przerwę lub stałe zwarcie może potwierdzić problem ze stykami, ale nie ocenia prawidłowości zakresu temperatury ani działania kapilary w warunkach pracy. Nie stosuj uniwersalnej wartości rezystancji lub temperatury bez dokumentacji danego termostatu.
Wymiana uszczelki, pokrętła lub kosza
Części mechaniczne i wyposażenie można zwykle wymienić po odłączeniu urządzenia od zasilania i opróżnieniu komory. Przed demontażem porównaj sposób mocowania nowej części ze starą:
- uszczelka może być wciskana w rowek lub mocowana do konstrukcji pokrywy;

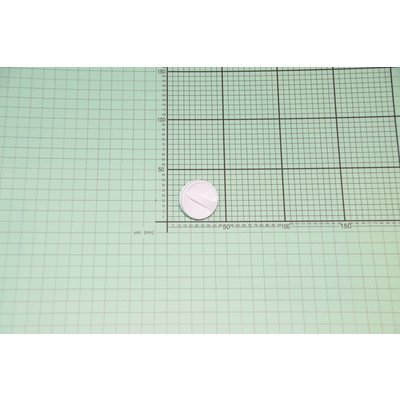

- pokrętło powinno pasować do kształtu osi termostatu, a nie tylko do średnicy zewnętrznej;
- kosz musi odpowiadać wymiarom komory oraz położeniu uchwytów;
- zawias lub sprężyna pokrywy wymaga zgodności strony montażu i punktów mocowania.
Po montażu uszczelki sprawdź, czy nie jest skręcona i czy równomiernie przylega na całym obwodzie. Jeżeli była przechowywana zagięta, można ją pozostawić w temperaturze pokojowej, aby odzyskała kształt. Nie rozciągaj jej na siłę i nie przycinaj bez potwierdzenia, że konstrukcja przewiduje taki montaż.

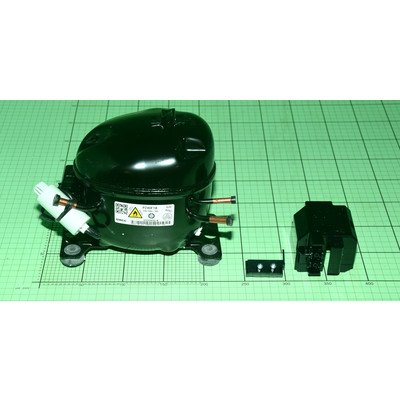

Dostęp do termostatu i sprężarki
W zamrażarce skrzyniowej termostat i elementy sterowania znajdują się zwykle w pobliżu panelu z pokrętłem, natomiast sprężarka, przekaźnik rozruchowy i zabezpieczenie termiczne są dostępne od strony komory technicznej. Dokładna kolejność zdjęcia osłon zależy od wykonania urządzenia. Przed odłączeniem przewodów oznacz ich położenie lub wykonaj zdjęcie połączeń, a elementy mocujące odkładaj w kolejności demontażu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary napięcia, ingerencja w obwód sprężarki oraz prace przy czynniku chłodniczym R600a są przeznaczone dla wykwalifikowanego serwisanta. Nie przebijaj rur, nie otwieraj obiegu chłodniczego, nie sprawdzaj szczelności płomieniem i nie uruchamiaj sprężarki przez prowizoryczne mostkowanie zabezpieczeń.
Jeżeli sprężarka pracuje długo, a temperatura nie osiąga właściwego poziomu, możliwy jest ubytek czynnika, niedrożność układu albo spadek wydajności sprężarki. Tego nie da się wiarygodnie rozstrzygnąć samym pomiarem ciągłości przewodów. Potrzebne są pomiary serwisowe układu chłodniczego, a czasem próba szczelności i ocena wzoru oszronienia parownika.
Jak dobrać właściwą część do Amica FS098.3
Przed zakupem przygotuj:
- pełne oznaczenie modelu: FS098BUWE01AG, FS098.3 lub FZ 098.3 AG;
- kod wyrobu: 1193792, jeśli znajduje się na tabliczce lub dokumentacji;
- 14-cyfrowy numer fabryczny urządzenia;
- oznaczenie z uszkodzonej części;
- zdjęcie elementu, jego mocowań, złączy i wymiarów.
W przypadku Amica numer fabryczny ma znaczenie przy identyfikacji konkretnego wariantu i można go znaleźć na tabliczce znamionowej. Samo podobieństwo zdjęcia, identyczny kolor albo złącze nie gwarantuje zgodności. Dotyczy to zwłaszcza termostatu, uszczelki, zawiasu, pokrywy i sprężarki.
Przy częściach mechanicznych porównaj wymiary, stronę montażu, rozstaw mocowań i sposób osadzenia. Przy termostacie sprawdź typ, układ styków, długość i prowadzenie kapilary oraz zakres pracy przewidziany dla tego urządzenia. Przy sprężarce nie wystarczy zgodność napięcia: ważne są czynnik chłodniczy, wydajność, sposób rozruchu i dane układu chłodniczego.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej i porównanie ich z oznaczeniem części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz uszkodzonego elementu przed złożeniem zamówienia.
FAQ
Czy FS098.3 i FZ 098.3 AG oznaczają to samo urządzenie?
Są to oznaczenia odnoszące się do tej samej rodziny zamrażarki wskazanej przy kodzie 1193792. Przy zakupie części warto jednak podać pełne oznaczenie z tabliczki i 14-cyfrowy numer fabryczny, ponieważ sam skrócony model może nie identyfikować każdej wersji wykonania.
Zamrażarka nie mrozi — czy od razu wymienić termostat?
Nie. Najpierw sprawdź zasilanie, nastawę, szczelność pokrywy, nadmierne oblodzenie, warunki wentylacji i sposób pracy sprężarki. Termostat jest jedną z możliwych przyczyn, ale podobne objawy powodują również układ rozruchowy, nieszczelność układu chłodniczego lub zużyta sprężarka.
Czy test kartki potwierdza uszkodzenie uszczelki?
Test kartki pomaga znaleźć miejsce, w którym docisk pokrywy jest zbyt mały, ale nie rozróżnia samodzielnie uszkodzonej uszczelki od problemu z zawiasem, sprężyną, ustawieniem urządzenia lub deformacją pokrywy. Wynik należy ocenić razem z oględzinami całego obwodu.
Jak sprawdzić termostat w tej zamrażarce?
Przy odłączonym urządzeniu można sprawdzić ciągłość styków po odłączeniu przewodów i zgodnie ze schematem konkretnego termostatu. Taki test nie potwierdza jednak prawidłowego zakresu temperatury ani działania kapilary. Nie wykonuj pomiarów pod napięciem bez kwalifikacji i odpowiednich zabezpieczeń.
Czy do FS098.3 pasuje każdy termostat o podobnej długości kapilary?
Nie. Oprócz długości kapilary liczą się typ termostatu, zakres pracy, układ styków, sposób mocowania i charakterystyka przewidziana dla urządzenia. Dobieraj część po pełnych danych modelu i oznaczeniu oryginalnego elementu.
Czy można samodzielnie naprawić układ chłodniczy?
Nie jest to bezpieczna naprawa dla osoby bez przygotowania. Układ może zawierać palny czynnik R600a, a jego obsługa wymaga odpowiednich narzędzi, próby szczelności, prawidłowego odzysku lub napełnienia czynnika oraz kontroli pracy całego układu.
