31804 - AZ 2102B POLSKA (AZ130i)ZAMRAŻARKA
Części do zamrażarki Amica 31804 AZ 2102B (AZ130i) obejmują elementy regulacji temperatury, układu sprężarki, drzwi, zawiasów i wyposażenia komory. Gdy urządzenie nie mrozi, pracuje bez przerwy, szybko obrasta szronem albo ma uszkodzoną szufladę, najpierw ustal przyczynę. Dobór potwierdź po modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym z tabliczki znamionowej.
Części do zamrażarki Amica 31804 AZ 2102B (AZ130i)
W tej zamrażarce można wymieniać zarówno elementy odpowiedzialne za chłodzenie i regulację temperatury, jak i części mechaniczne: termostat z kapilarą, pokrętło i osłonę sterowania, elementy obwodu sprężarki, przewody, zawiasy, wsporniki, uchylne wieko oraz szuflady. Zakup części powinien jednak poprzedzać przynajmniej podstawowe rozpoznanie usterki. Ten sam objaw może wynikać z niesprawnego termostatu, nieszczelnych drzwi, problemu z rozruchem sprężarki albo usterki zamkniętego obiegu chłodniczego.
Od objawu do właściwej grupy części
| Objaw | Co warto sprawdzić najpierw | Jak interpretować wynik |
| Zamrażarka jest cicha i nie chłodzi | Gniazdo, przewód zasilający, połączenia panelu i styki termostatu | Prawidłowe zasilanie nie przesądza o awarii termostatu. Przyczyną może być również obwód rozruchowy albo sprężarka. |
| Słychać cykliczne kliknięcie, a sprężarka rusza tylko na chwilę | Kondensator, przekaźnik lub zabezpieczenie rozruchowe oraz stan sprężarki | Krótki start i wyłączenie nie są typowym dowodem uszkodzenia termostatu. Tak zachowuje się również przeciążony lub niesprawny układ rozruchowy. |
| Sprężarka pracuje długo, ale temperatura jest za wysoka | Domknięcie drzwi, uszczelkę, ustawienie termostatu, wentylację skraplacza i rozkład szronu | Jeśli drzwi są szczelne, a parownik nie schładza się prawidłowo, potrzebna jest diagnostyka sprężarki i obiegu chłodniczego. |
| Szybko przybywa lodu przy drzwiach | Uszczelkę, zawiasy, wsporniki i ustawienie urządzenia | Miejscowy szron przy krawędzi zwykle wskazuje dopływ wilgotnego powietrza, ale trzeba sprawdzić także zabrudzenie uszczelki i opadnięcie drzwi. |
| Zamrażarka pracuje niemal bez przerwy i mocno mrozi | Reakcję termostatu na zmianę nastawy i ułożenie jego kapilary | Brak wyłączania może wynikać ze sklejonych styków termostatu, nieprawidłowo osadzonej kapilary lub z tego, że układ chłodniczy nie osiąga temperatury potrzebnej do wyłączenia. |
| Szuflada, wieko albo drzwi ocierają | Prowadzenie szuflady, lewy i prawy wspornik, zawiasy oraz wypoziomowanie | Pęknięta część może być skutkiem przeciążenia, ale także przekoszenia drzwi lub zamarznięcia elementu w warstwie lodu. |
Zamrażarka nie mrozi — co sprawdzić po kolei
1. Sprawdź rzeczywistą temperaturę i zachowanie sprężarki
Nie oceniaj pracy wyłącznie po twardości jednego produktu ani po dotknięciu ściany komory. Umieść termometr przeznaczony do chłodziarek i zamrażarek między produktami, zamknij drzwi i obserwuj zmianę temperatury bez częstego otwierania urządzenia. Jednocześnie sprawdź, czy sprężarka z tyłu urządzenia pracuje, pozostaje cicha, czy próbuje startować i po kilku sekundach się wyłącza.
- Cisza mimo prawidłowego zasilania kieruje diagnostykę w stronę przewodu, połączeń, termostatu i obwodu rozruchowego.
- Długa praca bez wystarczającego chłodzenia wymaga najpierw wykluczenia nieszczelnych drzwi i problemów z oddawaniem ciepła, a następnie oceny obiegu chłodniczego.
- Powtarzające się krótkie próby startu mogą oznaczać problem z kondensatorem, elementem rozruchowym, zabezpieczeniem przeciążeniowym albo samą sprężarką.
Temperatura obudowy sprężarki nie rozstrzyga przyczyny. Ciepła lub gorąca sprężarka może pracować pod dużym obciążeniem, mieć problem z rozruchem albo wykonywać długi cykl po otwarciu drzwi.
2. Skontroluj szczelność drzwi
Obejrzyj całą uszczelkę, zwłaszcza narożniki. Usuń zabrudzenia z powierzchni styku i sprawdź, czy guma nie jest przecięta, stwardniała albo trwale odkształcona. Następnie zamknij drzwi na kartce papieru i spróbuj ją wysunąć. Test powtórz w kilku miejscach na całym obwodzie.
Kartka wysuwająca się bez wyraźnego oporu wskazuje na słabszy docisk w danym miejscu. Nie oznacza jednak automatycznie konieczności wymiany uszczelki. Przyczyną może być również opadnięcie drzwi, zużyty zawias, niewłaściwie osadzony wspornik, brudna powierzchnia styku lub przekoszenie obudowy. Szczelność najlepiej oceniać po rozmrożeniu i oczyszczeniu urządzenia, ponieważ lód może chwilowo odpychać drzwi.
3. Oceń termostat i kapilarę
Wariant 31804 AZ 2102B (AZ130i) wykorzystuje elementy mechanicznego układu regulacji temperatury, w tym termostat oraz jego kapilarę. Kapilara jest cienkim przewodem pomiarowym i musi znajdować się w przewidzianym miejscu. Jej wysunięcie, załamanie albo błędne poprowadzenie po wcześniejszej naprawie może zmienić moment włączania i wyłączania sprężarki.
Po odłączeniu zamrażarki od zasilania i odizolowaniu termostatu od instalacji można sprawdzić omomierzem, czy jego styki zmieniają stan. Pomiar wykonuje się na parze styków roboczych ustalonej według oznaczeń starego elementu lub schematu właściwego dla urządzenia. Zwarcie powinno dawać rezystancję bliską rezystancji przewodów miernika, a rozwarcie wskazanie poza zakresem. Numery zacisków nie są uniwersalne, dlatego nie należy dobierać ich na podstawie przypadkowej instrukcji innego termostatu.
Prosty pomiar ciągłości wykryje styki stale rozwarte lub stale zwarte, ale nie potwierdzi dokładności temperatur załączania i wyłączania. Termostat może przełączać elektrycznie, a mimo to reagować przy niewłaściwej temperaturze. Pełna ocena wymaga kontrolowanego schładzania czujnika, pomiaru temperatury i porównania wyników z charakterystyką konkretnego termostatu.
Nie uruchamiaj urządzenia z prowizorycznie zmostkowanymi przewodami termostatu. Próby wykonywane pod napięciem są przeznaczone dla technika posiadającego odpowiednie przyrządy i wiedzę o układzie.
4. Sprawdź kondensator i układ rozruchowy
Jeżeli sprężarka buczy, próbuje ruszyć lub wyłącza się po krótkiej chwili, termostat nie musi być przyczyną. Po odłączeniu urządzenia należy sprawdzić połączenia przy sprężarce, stan elementu rozruchowego, zabezpieczenia przeciążeniowego oraz kondensatora występującego w danym wykonaniu.
Kondensator mierzy się po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego zacisku od instalacji. Wynik pojemności porównuje się z wartością i tolerancją nadrukowaną na obudowie części. Wyraźnie zaniżona pojemność, zwarcie, przerwa, wybrzuszenie albo wyciek wskazują na uszkodzenie. Poprawna pojemność zmierzona małym miernikiem nie wyklucza jednak problemu ujawniającego się dopiero pod obciążeniem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Kondensator może zachować ładunek również po wyjęciu wtyczki.
5. Rozpoznaj problem z obiegiem chłodniczym
Jeżeli sprężarka pracuje, drzwi są szczelne, skraplacz może oddawać ciepło, a komora nadal nie osiąga wymaganej temperatury, podejrzenie przesuwa się w stronę zużytej sprężarki, nieszczelności, niedrożności lub niewłaściwej ilości czynnika chłodniczego. Pomocna jest obserwacja parownika po pełnym rozmrożeniu urządzenia. Chłodzenie tylko niewielkiego fragmentu zamiast równomiernej pracy powierzchni może wskazywać na problem z obiegiem, ale sam wygląd szronu nie pozwala rozstrzygnąć, czy winna jest sprężarka, ubytek czynnika czy przewężenie instalacji.
Układu chłodniczego nie należy rozcinać ani napełniać bez identyfikacji czynnika z tabliczki znamionowej, odpowiednich narzędzi i przygotowania. Czynnik może być palny, a nieprawidłowa naprawa może uszkodzić sprężarkę lub stworzyć zagrożenie pożarowe. Taką diagnostykę powinien przeprowadzić technik chłodnictwa.
Nadmiar szronu nie zawsze oznacza awarię termostatu
W klasycznej zamrażarce pewna ilość szronu pojawia się podczas użytkowania, ponieważ wraz z otwieraniem drzwi do komory dostaje się wilgotne powietrze. Nieprawidłowe jest natomiast szybkie narastanie grubej warstwy lodu, szczególnie w jednym miejscu.
Przed zakupem części sprawdź:
- czy produkty lub wysunięta szuflada nie blokują drzwi;
- czy na uszczelce nie ma okruchów i zamarzniętej wilgoci;
- czy drzwi nie opadły na zawiasach;
- czy zamrażarka stoi stabilnie i nie jest skręcona na regulowanych nóżkach;
- czy do komory nie wkładano ciepłych lub nieosłoniętych produktów;
- czy urządzenie zostało całkowicie rozmrożone, bez odrywania lodu ostrym narzędziem.
Lód przy jednym narożniku lub krawędzi drzwi przemawia za miejscową nieszczelnością. Równomierne, nadmierne oblodzenie połączone z nieprzerwaną pracą może wymagać sprawdzenia termostatu i położenia kapilary. Nie wolno przebijać lodu nożem ani śrubokrętem — uszkodzenie parownika może spowodować rozszczelnienie układu.
Dostęp do termostatu i wymiana
Elementy regulacji znajdują się przy panelu z pokrętłem. Dokładne mocowanie osłony może różnić się między seriami produkcyjnymi, dlatego przed demontażem trzeba obejrzeć panel i nie podważać go na siłę.
- Odłącz zamrażarkę od sieci i zapewnij dostęp do panelu sterowania.
- Zdejmij pokrętło oraz osłonę zgodnie z ich sposobem mocowania.
- Zrób zdjęcie przewodów i oznacz ich położenie przed odłączeniem.
- Sprawdź, którędy przebiega kapilara i jak jest zamocowana. W tym modelu występuje osobny element utrzymujący ją we właściwym położeniu.
- Wyjmuj kapilarę stopniowo, bez ciągnięcia, skręcania i wykonywania ostrych zagięć.
- Nowy termostat zamontuj z kapilarą poprowadzoną tak samo jak w części wymontowanej. Jej końcówka powinna znaleźć się w fabrycznym miejscu i na właściwej głębokości.
- Po złożeniu sprawdź, czy pokrętło porusza osią termostatu, przewody nie są przygniecione, a kapilara nie dotyka ostrych krawędzi.
Nie skracaj kapilary. Jej przecięcie powoduje trwałe uszkodzenie termostatu. Jeżeli długość, zakres regulacji, układ styków lub mocowanie nowej części różnią się od starej, nie montuj jej wyłącznie dlatego, że pasuje pokrętło.

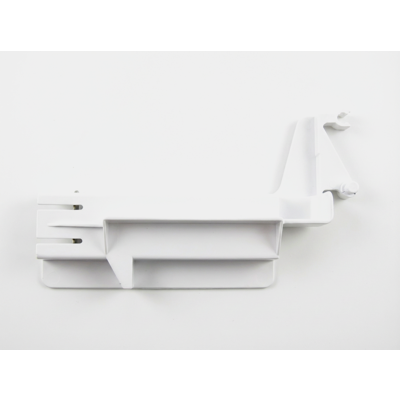

Wymiana szuflad, wieka, wsporników i zawiasów
Pękniętej szuflady nie należy wyrywać z oblodzonej komory. Najpierw wyłącz i rozmroź urządzenie, a następnie wyjmij element zgodnie z kierunkiem prowadzenia. Tworzywo w niskiej temperaturze jest bardziej kruche, dlatego podważanie śrubokrętem może powiększyć pęknięcie lub uszkodzić prowadnicę.
Przy doborze wyposażenia porównaj:
- szerokość, głębokość i wysokość elementu;
- kształt prowadnic i ograniczników;
- położenie zaczepów;
- kolor i wykonanie frontu;
- stronę montażu wspornika — lewy i prawy element nie muszą być zamienne.
Podczas wymiany zawiasu podeprzyj drzwi, aby ich ciężar nie obciążył pozostałego mocowania. Zachowaj kolejność podkładek, tulejek i dystansów. Po montażu sprawdź równomierną szczelinę wokół drzwi oraz docisk uszczelki na całym obwodzie. Wymiana samego zawiasu nie rozwiąże problemu, jeśli uszkodzony jest również uchwyt osi lub odkształcona została obudowa.
Jak dobrać część do kodu 31804
Oznaczenie AZ130i występowało w kilku wykonaniach i z różnymi kodami wyrobu. Dlatego sama nazwa AZ130i albo podobny wygląd części nie wystarczają do potwierdzenia zgodności. Dla urządzenia Amica przygotuj:
- pełny model: AZ 2102B / AZ130i;
- kod wyrobu: 31804;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer nadrukowany na wymontowanej części, jeśli jest czytelny;
- zdjęcie tabliczki i sposobu zamontowania starego elementu.
Przy termostacie trzeba potwierdzić charakterystykę, długość i prowadzenie kapilary, zaciski oraz mocowanie. Przy kondensatorze liczą się pojemność, tolerancja, dopuszczalne napięcie, rodzaj wyprowadzeń i wymiary montażowe. Przy zawiasach i wspornikach istotna jest strona montażu, natomiast przy szufladach — wymiary, prowadzenie i kształt frontu.
Jeśli tabliczka wskazuje inny kod niż 31804, wróć do kategorii zamrażarek wolnostojących Amica i odszukaj dokładny wariant. Ostatnim krokiem przed zakupem powinno być porównanie pełnych danych urządzenia z potwierdzoną listą zastosowań części.
FAQ — części i naprawa Amica AZ 2102B (AZ130i)
Czy brak mrożenia oznacza uszkodzony termostat?
Nie. Termostat jest jednym z podejrzanych elementów, zwłaszcza gdy sprężarka nie włącza się albo nie wyłącza, ale podobne objawy powodują nieszczelne drzwi, uszkodzony obwód rozruchowy, niesprawna sprężarka oraz problem z obiegiem chłodniczym.
Jak sprawdzić termostat w zamrażarce?
Po odłączeniu urządzenia i przewodów termostatu można sprawdzić, czy jego styki przechodzą między zwarciem a rozwarciem. Trzeba znać właściwą parę styków. Taki test wykrywa przerwę lub sklejone styki, lecz nie potwierdza temperatur przełączania ani poprawnej pracy kapilary.
Dlaczego sprężarka włącza się na chwilę i zaraz wyłącza?
Możliwa jest usterka kondensatora, przekaźnika lub zabezpieczenia rozruchowego, przeciążenie sprężarki albo jej uszkodzenie mechaniczne. Sam krótki start nie jest wystarczającym powodem do zakupu termostatu.
Czy można dopasować szufladę tylko po wymiarach?
Wymiary są ważne, ale trzeba również porównać prowadnice, ograniczniki, zaczepy i kształt frontu. Dwie szuflady o zbliżonej szerokości mogą nie wejść w te same wsporniki albo nie pozwalać na domknięcie drzwi.
Jakie dane są potrzebne do zamówienia części?
Dla urządzenia Amica należy podać model, kod wyrobu i 14-cyfrowy numer fabryczny. W tym przypadku punktem wyjścia są oznaczenia AZ 2102B, AZ130i oraz kod 31804. Najbezpieczniej dołączyć zdjęcie całej tabliczki znamionowej i numer starej części.
Czy po wymianie termostatu zamrażarka powinna od razu wyłączyć sprężarkę?
Nie musi. Po rozmrożeniu, otwarciu drzwi lub ponownym uruchomieniu komora potrzebuje czasu na schłodzenie. Oceniaj pracę na podstawie zmierzonej temperatury i późniejszych cykli, a nie tylko pierwszych minut działania.
