34818 - AZ 2204PB POLSKA (AZ200iE) ZAMRAŻARKA
Części do zamrażarki Amica 34818 - AZ 2204PB POLSKA (AZ200iE) dobieraj po pełnych danych urządzenia, nie tylko po wyglądzie elementu. Przy problemach z mrożeniem, oszranianiem, drzwiami lub szufladami poradnik pomoże odróżnić usterkę uszczelki, termostatu, sterowania, układu chłodniczego i wyposażenia.
Zakres części do Amica AZ 2204PB POLSKA (AZ200iE)
Model 34818 należy do rodziny zamrażarek Amica AZ200iE. W zależności od wersji wykonania części mogą dotyczyć zarówno wyposażenia komory, jak i układu chłodniczego oraz sterowania. Dla tego modelu występują między innymi:
- szuflady, kosze, czoła koszy i wsporniki;
- elementy drzwi: zawiasy, sworznie, podkładki, uchwyty oraz wsporniki drzwiczek;
- nóżki i elementy poziomowania;
- termostat, pokrętło regulacji oraz podzespół panelu sterowania;
- czujnik lub pokrywka sondy, jeżeli występuje w danej wersji;
- parownik, nakładki parownika, sprężarka, kondensator i wiązka sprężarki;
- przewód zasilający, filtr odwadniający i elementy odpływu wody.
Nie każdy element opisany jako pasujący do rodziny AZ200 będzie zgodny z odmianą AZ200iE. Różnice mogą dotyczyć między innymi panelu sterowania, sposobu mocowania, wersji drzwi, wymiarów szuflady i zastosowanego układu chłodniczego.
Objaw nie wskazuje od razu konkretnej części
Zamrażarka słabo mrozi albo pracuje bez przerwy
Najpierw sprawdź, czy problem jest rzeczywiście związany z podzespołem, a nie z warunkami pracy. Zbyt wysoka temperatura otoczenia, nieszczelne drzwi, gruba warstwa lodu, zasłonięty obieg powietrza albo włączenie funkcji szybkiego zamrażania mogą powodować długą pracę sprężarki bez awarii części.
Objaw → możliwe przyczyny → sprawdzenie → interpretacja → następny krok:
- Zmierz temperaturę w komorze niezależnym termometrem po ustabilizowaniu pracy urządzenia. Sam fakt, że produkty są twarde, nie potwierdza osiągania prawidłowej temperatury.
- Obejrzyj uszczelkę na całym obwodzie. Odkształcenie, pęknięcie, odstawanie od obudowy albo miejscowe przyciąganie tylko części uszczelki wskazuje na problem z uszczelnieniem lub ustawieniem drzwi.
- Sprawdź grubość i rozkład szronu. Równomierne oszronienie powierzchni chłodzącej po cyklu pracy jest inną sytuacją niż szron tylko na małym fragmencie albo oblodzenie w jednym miejscu.
- Upewnij się, że pokrętło lub panel reaguje na zmianę ustawienia. Brak zmiany zachowania urządzenia może wskazywać na regulator, termostat, panel albo problem z połączeniem.
- Jeżeli sprężarka pracuje długo, a temperatura nadal nie osiąga właściwego poziomu i oszronienie jest miejscowe, podejrzany jest układ chłodniczy, nieszczelność, ograniczenie przepływu czynnika albo sprężarka. Tego nie rozstrzyga pomiar rezystancji przewodów ani sama obserwacja pracy.
Wymiana termostatu lub panelu sterowania nie naprawi ubytku czynnika chłodniczego. Układ chłodniczy wymaga sprawdzenia szczelności, oceny ciśnień i prac przy obiegu czynnika przez wykwalifikowanego technika.
Zamrażarka nie uruchamia się
Sprawdź kolejno zasilanie, przewód, wtyczkę, pozycję wyłącznika i połączenia widoczne bez ingerencji w układ chłodniczy. Jeżeli świeci się lampka, ale sprężarka nie startuje, przyczyną może być termostat, moduł sterowania, przekaźnik rozruchowy, zabezpieczenie termiczne albo sama sprężarka. Jeżeli nie działa również sygnalizacja, trzeba najpierw wykluczyć dopływ napięcia i przewód zasilający.
Pomiar ciągłości termostatu ma sens dopiero po odłączeniu urządzenia od sieci i odłączeniu przewodów od badanego elementu. Wynik zależy od położenia pokrętła oraz temperatury czujnika. Otwarty obwód w każdej pozycji może wskazywać na uszkodzenie, ale prawidłowe przełączanie styków nie potwierdza sprawności całego układu podczas pracy.
Nie wykonuj próbnego mostkowania termostatu ani pracy przy odsłoniętych przewodach jako metody naprawy. Taki test może być stosowany wyłącznie przez osobę posiadającą odpowiednie kwalifikacje, zgodnie ze schematem konkretnej wersji urządzenia.
Włącza się i wyłącza zbyt często
Częste cykle mogą wynikać z nieszczelnych drzwi, zbyt dużej ilości ciepłych produktów, złej wentylacji, oblodzenia, nieprawidłowego termostatu lub problemu ze sprężarką. Sprawdź najpierw uszczelkę, ustawienie urządzenia, drożność przestrzeni wokół skraplacza oraz grubość lodu.
Jeżeli termostat przełącza styki, ale urządzenie nadal osiąga zbyt wysoką temperaturę lub pracuje w nienaturalnych cyklach, wynik pomiaru nie rozstrzyga sprawy. Termostat może działać elektrycznie, lecz mieć niewłaściwą charakterystykę, źle umieszczoną kapilarę albo nieprawidłowy kontakt termiczny. Wtedy porównaj pełne oznaczenie elementu z dokumentacją modelu.
Nadmierne oszranianie i lód przy drzwiach
Lód przy obwodzie drzwi, wilgoć na krawędzi komory lub powtarzające się oblodzenie po rozmrożeniu często wskazują na dopływ wilgotnego powietrza. Sprawdź:
- czy drzwi są ustawione równo i nie opadają na zawiasach;
- czy szuflada, kosz lub przechowywany produkt nie blokuje domknięcia;
- czy uszczelka nie jest pęknięta, stwardniała albo odkształcona;
- czy obudowa uszczelki prawidłowo przylega do korpusu;
- czy urządzenie stoi stabilnie i nie jest przechylone w stronę drzwi.
Jeżeli po pełnym rozmrożeniu i prawidłowym zamknięciu drzwi szron szybko powraca tylko w jednym obszarze, nie kupuj automatycznie uszczelki. Taki obraz może towarzyszyć problemowi z układem chłodniczym lub jego obiegiem.
Jak sprawdzić elementy przed zakupem
Uszczelka i drzwi
Uszczelkę sprawdza się przede wszystkim oględzinami oraz kontrolą przylegania. Kartka wsunięta między uszczelkę a korpus może wskazać miejsce, w którym docisk jest wyraźnie słabszy, ale nie jest pełnym testem szczelności. Wynik zależy od grubości kartki, ustawienia drzwi i siły docisku.
Przed zamówieniem zmierz starą uszczelkę oraz sprawdź sposób jej mocowania: wcisk, kanał montażowy, wkręty lub element zintegrowany z drzwiami. Sama długość obwodu nie wystarcza, jeżeli różni się profil, narożniki albo sposób osadzenia.
Szuflady, kosze i wsporniki
Przy częściach wyposażenia najważniejsze są rzeczywiste wymiary, strona montażu, rozstaw prowadnic, kształt zaczepów i sposób współpracy z drzwiami. Lewy i prawy wspornik mogą wyglądać podobnie, ale nie są zamienne. Przed zakupem porównaj oznaczenie części, zdjęcie mocowania oraz wymiary elementu, nie tylko kolor tworzywa.
Jeżeli szuflada pęka w tym samym miejscu po wymianie, sprawdź prowadnice, wsporniki i przeciążenie. Nowa szuflada nie usunie przyczyny, jeżeli jest przekoszona albo opiera się o uszkodzony element nośny.
Termostat, panel i sonda
Termostat mechaniczny kontroluje pracę sprężarki na podstawie temperatury przekazywanej przez czujnik lub kapilarę. Panel sterowania może zawierać więcej elementów niż sam regulator, dlatego nie należy zamieniać tych nazw podczas diagnozy.
Przed wymianą sprawdź:
- czy pokrętło obraca się płynnie i rzeczywiście zmienia położenie regulatora;
- czy przewody i konektory nie są nadpalone, luźne lub zaśniedziałe;
- czy kapilara albo przewód czujnika nie jest załamany;
- czy element ma identyczne oznaczenie, zakres pracy i sposób mocowania;
- czy model wymaga wymiany samego termostatu, czy całego podzespołu panelu.
Pomiar rezystancji czujnika ma znaczenie tylko wtedy, gdy znana jest charakterystyka zastosowanego czujnika i temperatura pomiaru. Nie wolno przenosić jednej wartości rezystancji na wszystkie urządzenia AZ200. Pomiar ciągłości przewodu wykrywa przerwę, lecz nie potwierdza poprawnej charakterystyki czujnika.

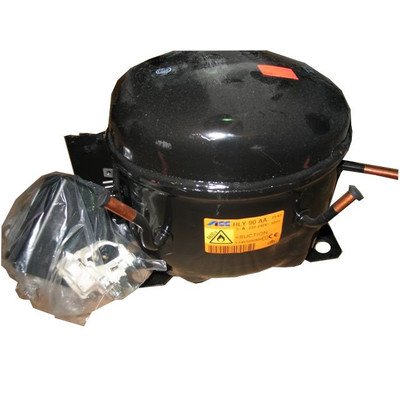

Sprężarka, kondensator i parownik
Jeżeli słychać kliknięcia zabezpieczenia, sprężarka próbuje wystartować i szybko się wyłącza, możliwe są problemy z kondensatorem, elementem rozruchowym, zabezpieczeniem termicznym albo sprężarką. Podobne zachowanie może jednak wystąpić przy nieprawidłowym napięciu zasilania lub uszkodzeniu instalacji.
Kondensator należy oceniać miernikiem z odpowiednią funkcją i po jego odłączeniu od obwodu, a wynik porównać z wartością nadrukowaną na elemencie oraz tolerancją producenta. Sam brak widocznego wybrzuszenia nie potwierdza sprawności. Pomiar elementu pod napięciem i diagnoza obwodu rozruchowego są czynnościami dla wykwalifikowanego serwisanta.
Parownik, filtr odwadniający, kapilara i sprężarka należą do układu chłodniczego. Ich wymiana wiąże się z otwarciem obiegu, odzyskiem czynnika, próbą szczelności, wykonaniem próżni i ponownym napełnieniem zgodnie z oznaczeniem urządzenia. Nie nakłuwaj, nie skrob i nie wyginaj rurek podczas rozmrażania. Lód usuwaj przez naturalne rozmrożenie, a nie ostrym narzędziem.
Dostęp do części i wymiana
Elementy dostępne od strony komory
Szuflady, kosze, wsporniki i część elementów drzwi można zwykle ocenić po wysunięciu wyposażenia i otwarciu drzwi. Wymiana może wymagać zdjęcia szuflady, odkręcenia elementu prowadzącego albo podparcia drzwi. Nie wyrywaj plastikowych zaczepów — jeżeli są kruche lub oblodzone, najpierw rozmroź urządzenie i ogrzej element do temperatury pokojowej.
Przy wymianie zawiasu lub wspornika oznacz kolejność podkładek i tulei. Po montażu sprawdź, czy drzwi nie ocierają, uszczelka przylega na całym obwodzie, a szuflady wsuwają się bez naprężeń.
Uszczelka drzwi
Przed wymianą wyjmij produkty i całkowicie rozmroź urządzenie. Po zdjęciu starej uszczelki oczyść kanał lub powierzchnię mocowania. Nową uszczelkę montuj bez rozciągania; narożniki powinny układać się naturalnie. Po zamknięciu drzwi sprawdź równomierny docisk i pozostaw urządzenie do ustabilizowania pracy.
Jeżeli uszczelka jest sprawna, a drzwi są przekoszone, wymiana samej uszczelki może nie przynieść poprawy. Najpierw usuń przyczynę mechaniczną, na przykład uszkodzony zawias, wspornik, sworzeń lub nierówne ustawienie zamrażarki.
Termostat i panel sterowania
Po odłączeniu wtyczki zdejmij pokrętło i osłonę panelu zgodnie z konstrukcją danej wersji. Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz konektory. Nie ciągnij za przewody i nie zmieniaj ich kolejności na podstawie samego koloru.
Kapilary nie wolno załamywać ani skracać, a czujnika nie należy montować w innym miejscu tylko dlatego, że mechanicznie pasuje. Po wymianie zamontuj osłonę, sprawdź prawidłowe prowadzenie przewodu i dopiero wtedy uruchom urządzenie. Ocena naprawy wymaga obserwacji temperatury oraz cyklu włączania i wyłączania, nie tylko sprawdzenia, czy sprężarka wystartowała.
Części układu chłodniczego i elektrycznego
Sprężarka, parownik, filtr, kondensator oraz wiązka sprężarki wymagają większego zakresu prac. Przed otwarciem obudowy odłącz urządzenie od sieci. Diagnostyka pod napięciem, pomiary obwodu rozruchowego i prace przy czynniku chłodniczym są przeznaczone dla wykwalifikowanego instalatora lub serwisanta z odpowiednimi narzędziami i uprawnieniami.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie obchodź zabezpieczeń, nie wykonuj prowizorycznych połączeń i nie sprawdzaj szczelności układu chłodniczego płomieniem.
Jak dobrać właściwą część do modelu 34818
W przypadku urządzenia Amica należy przygotować z tabliczki znamionowej:
- model: AZ 2204PB lub pełne oznaczenie widoczne na urządzeniu;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki oraz uszkodzonej części, jeżeli wariant nie jest jednoznaczny.
Numer modelu może wskazywać rodzinę AZ200iE, ale nie zawsze identyfikuje wszystkie zmiany wykonania. Kod wyrobu i numer fabryczny pomagają odróżnić odmiany produkcyjne. Przy części mechanicznej dodatkowo porównaj wymiary i mocowania, a przy części elektrycznej — oznaczenie, parametry, złącza oraz zastosowanie w konkretnym wariancie.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Dotyczy to szczególnie termostatów, paneli sterowania, czujników, kondensatorów, sprężarek i elementów drzwi. Nie zakładaj również, że każdy moduł wymaga programowania ani że każdy można zamontować bez konfiguracji — decyduje dokumentacja właściwej wersji.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej, porównanie oznaczenia starej części i sprawdzenie jej wymiarów oraz punktów mocowania. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki i elementu przed zakupem.
FAQ
Czy słabe mrożenie oznacza uszkodzony termostat?
Nie. Podobny objaw powodują nieszczelne drzwi, oblodzenie, nieprawidłowa wentylacja, ubytek czynnika chłodniczego, ograniczenie przepływu lub zużyta sprężarka. Termostat warto podejrzewać dopiero po sprawdzeniu temperatury, uszczelki, szronu i reakcji urządzenia na regulację.
Czy można dobrać część tylko po oznaczeniu AZ200iE?
Nie zawsze. AZ200iE oznacza rodzinę konstrukcyjną, ale pełna zgodność może zależeć od kodu wyrobu, numeru fabrycznego, wersji panelu, wymiarów i sposobu mocowania. Przy urządzeniach Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jak sprawdzić, czy winna jest uszczelka drzwi?
Obejrzyj ją na całym obwodzie, sprawdź odkształcenia i miejsca słabego docisku oraz upewnij się, że drzwi nie są przekoszone. Po pełnym rozmrożeniu obserwuj, czy lód powraca przy krawędzi. Jeżeli szron tworzy się miejscowo na powierzchni chłodzącej, przyczyna może leżeć w układzie chłodniczym, a nie w uszczelce.
Czy pomiar termostatu miernikiem wystarczy do potwierdzenia awarii?
Nie. Pomiar styków pokazuje tylko zachowanie przełącznika w określonych warunkach. Nie sprawdza poprawności charakterystyki termicznej, położenia kapilary, jakości połączenia ani pracy całego układu. Wynik trzeba interpretować razem z temperaturą i zachowaniem zamrażarki.
Czy można samodzielnie wymienić parownik lub sprężarkę?
Nie jest to zwykła wymiana części dostępnej od strony komory. Praca wymaga otwarcia układu chłodniczego, kontroli szczelności, odzysku i napełnienia czynnika oraz odpowiedniego sprzętu. Powinna być wykonana przez wykwalifikowanego technika.
Co zrobić, gdy część wygląda tak samo, ale ma inne oznaczenie?
Nie zakładaj zgodności na podstawie wyglądu. Porównaj pełny numer części, model, kod wyrobu, parametry, wymiary, mocowanie i złącza. Jeżeli różnica dotyczy termostatu, czujnika, panelu, kondensatora lub sprężarki, przed zakupem konieczna jest weryfikacja konkretnej wersji urządzenia.
