Okap AMICA OKC4441BK
Części do okapu Amica OKC4441BK pomagają usunąć problemy ze słabym ciągiem, hałasem, oświetleniem LED lub sterowaniem. Przed zakupem ustal przyczynę usterki i odczytaj z tabliczki model, kod wyrobu oraz 14-cyfrowy numer fabryczny. Pozwala to odróżnić zgodne filtry, dmuchawę, płytkę sterowania, panel przycisków, lampę i wiązki przewodów.
Jak działa okap Amica OKC4441BK i które części mogą wymagać sprawdzenia
OKC4441BK jest okapem kominowym mogącym pracować jako wyciąg albo pochłaniacz. W trybie wyciągu powietrze przechodzi przez metalowy filtr przeciwtłuszczowy i jest odprowadzane kanałem wentylacyjnym. W trybie pochłaniacza oczyszczone powietrze wraca do kuchni, dlatego potrzebny jest dodatkowy filtr węglowy. Dla tego modelu producent wskazuje filtr typu FWK 180, który nie stanowi wyposażenia podstawowego.
Model ma jeden zespół dmuchawy, cztery poziomy pracy, oświetlenie LED, panel SoftTouch oraz sterowanie pilotem. Dzięki temu obserwacja, które funkcje nadal działają, pomaga zawęzić obszar diagnostyki.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Okap słabo usuwa parę | zabrudzony filtr metalowy, zużyty filtr węglowy, niedrożny lub zwężony kanał, zamknięta klapa, brak dopływu powietrza, zabrudzona dmuchawa | tryb pracy, stan filtrów, drożność wylotu i różnicę między poszczególnymi biegami |
| Silnik buczy, ale wirnik nie rusza | blokada lub ocieranie wirnika, zużycie mechaniczne silnika, problem z układem rozruchu albo sterowaniem | po odłączeniu zasilania swobodę obrotu wirnika i stan wiązek; nie zakładać bez sprawdzenia, że każdy silnik ma kondensator rozruchowy |
| Działa światło, lecz nie działa dmuchawa | silnik, jego przewody, złącze lub tor sterowania silnikiem | reakcję na panel i pilot, złącza dmuchawy oraz ślady przegrzania; sprawne światło nie potwierdza sprawności całej płytki |
| Dmuchawa działa, ale nie świeci lampa | moduł LED, wiązka oświetlenia, złącze lub wyjście płytki sterującej | osadzenie wtyków i stan lampy; nie dobierać LED wyłącznie według kształtu obudowy |
| Panel nie reaguje | zabrudzone lub uszkodzone przyciski, płytka panelu, przewód łączący albo moduł zasilania | czy urządzenie reaguje na pilota i czy działają jakiekolwiek kontrolki lub funkcje |
| Pojawiły się wibracje lub stukanie | zabrudzony albo uszkodzony wirnik, poluzowane mocowanie, ocierająca osłona, klapa zwrotna lub ograniczony przepływ | miejsce powstawania dźwięku, stan filtra, kanału, obudowy i mocowań |
Okap słabo ciągnie – filtr, instalacja czy dmuchawa?
Słabe pochłanianie nie jest wystarczającym dowodem uszkodzenia silnika. Kolejność kontroli zależy przede wszystkim od sposobu pracy urządzenia.
Gdy okap pracuje jako wyciąg
- Wyjmij metalowy filtr przeciwtłuszczowy i oceń, czy jego siatka nie jest zalepiona tłuszczem. Filtr przeznaczony do mycia trzeba całkowicie wysuszyć przed montażem.
- Sprawdź, czy kanał nie jest zgnieciony, mocno zwężony, nadmiernie załamany albo zatkany. OKC4441BK ma wylot o średnicy nominalnej 15 cm; zastosowanie mniejszej średnicy może zwiększać opory i hałas.
- Skontroluj klapę zwrotną oraz kratkę wylotową. Zablokowana klapa może ograniczać przepływ, nawet jeśli silnik pracuje prawidłowo.
- Zapewnij dopływ powietrza do pomieszczenia i porównaj pracę okapu. Wyraźna poprawa po uchyleniu okna wskazuje raczej na problem wentylacyjny niż na część elektryczną.
- Jeżeli przepływ pozostaje słaby, oceń dmuchawę pod kątem osadu, uszkodzonych łopatek i spadku prędkości.
Krótka próba po wyczyszczeniu lub wyjęciu filtra może pomóc ocenić, czy to on ogranicza przepływ. Nie należy jednak długo używać okapu bez filtra przeciwtłuszczowego, ponieważ tłuszcz będzie osadzał się na dmuchawie i elementach elektrycznych.
Gdy okap pracuje jako pochłaniacz
W tym trybie kanał zewnętrzny nie odpowiada za usuwanie powietrza. Trzeba natomiast sprawdzić, czy zamontowano właściwy filtr węglowy i czy wyloty powietrza z obudowy nie są zasłonięte. Filtr węglowy pochłania zapachy, ale po nasyceniu stawia większy opór i traci skuteczność. Zwykłego filtra jednorazowego nie należy myć; częstotliwość wymiany zależy od intensywności gotowania i zaleceń dla konkretnego wkładu.
Metalowy filtr tłuszczowy chroni wnętrze okapu, natomiast filtr węglowy ogranicza zapachy w obiegu zamkniętym. Jeden nie zastępuje drugiego. Więcej wariantów można porównać w kategorii filtrów do okapów Amica.
Jak diagnozować dmuchawę i nietypowy hałas?

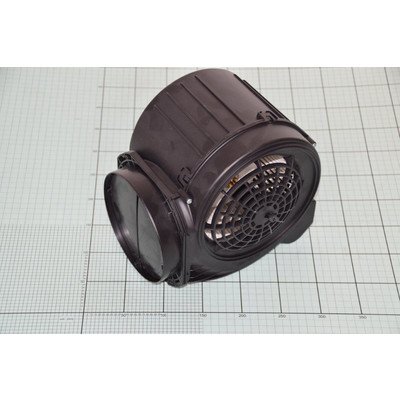

Po odłączeniu okapu od sieci i wyjęciu filtra sprawdź, czy wirnik nie jest zabrudzony, pęknięty ani przesunięty względem obudowy. Powinien obracać się bez wyraźnego ocierania i punktowego blokowania. Opór mechaniczny lub ślady kontaktu łopatek z osłoną wskazują na problem z dmuchawą, mocowaniem albo ciałem obcym.
Jeśli wirnik obraca się swobodnie, ale po uruchomieniu silnik tylko buczy, przyczyną może być silnik, jego zasilanie lub zastosowany w danej konstrukcji układ rozruchu i regulacji. Samo buczenie nie rozstrzyga, który element jest uszkodzony. W okapach występują różne typy napędów, dlatego nie wolno dobierać kondensatora ani podawać napięcia bez schematu i identyfikacji konkretnej dmuchawy.
Pomiar rezystancji odłączonych uzwojeń może ujawnić przerwę lub zwarcie między wyprowadzeniami, ale prawidłowe wskazanie omomierza nie potwierdza pracy silnika pod obciążeniem ani stanu izolacji. Badanie izolacji wymaga odpowiedniego miernika i procedury. Pomiary napięcia na pracującym urządzeniu są przeznaczone dla wykwalifikowanego technika.
Opisane czynności serwisowe przy instalacji 230 V wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Oświetlenie LED i sterowanie – jak zawęzić usterkę?

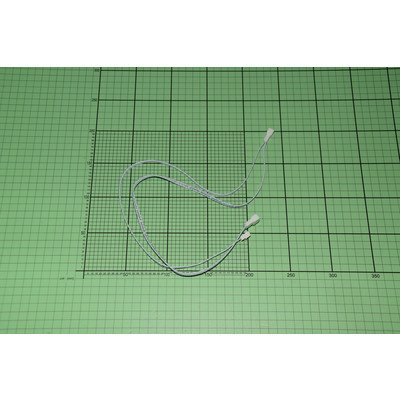

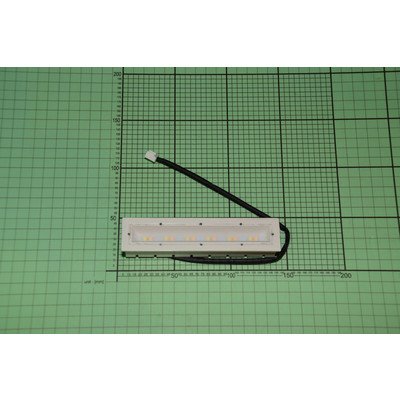

Jeżeli dmuchawa pracuje, a nie działa tylko oświetlenie, zacznij od kontroli lampy LED, jej przewodu i złącza. Widoczne przebarwienia, nadtopiona wtyczka lub uszkodzona izolacja wymagają usunięcia przyczyny, a nie tylko wymiany lampy. Modułu LED nie sprawdza się jak zwykłej żarówki omomierzem; wynik takiego testu może być niemiarodajny ze względu na elektronikę w lampie.
Gdy nie reagują przyciski, porównaj obsługę z panelu i pilota:

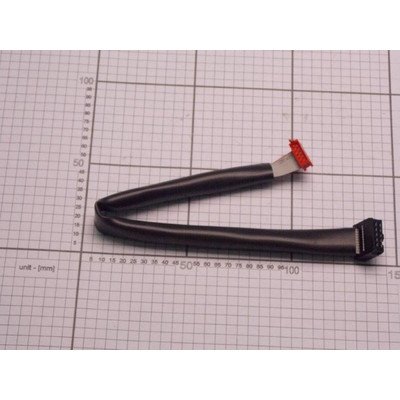

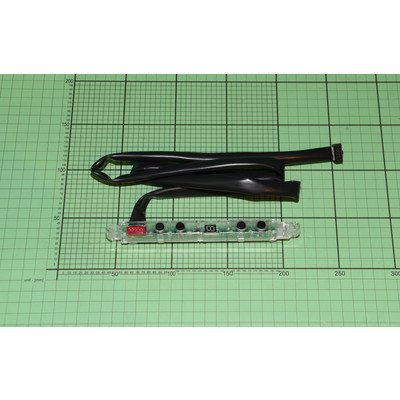

- pilot działa, a panel nie – podejrzenie pada na zespół przycisków, płytkę panelu lub przewód łączący;

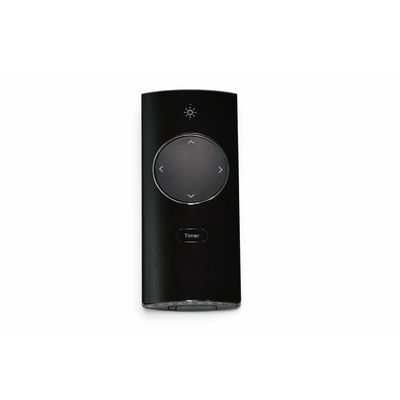

- panel działa, a pilot nie – sprawdź baterię, stan pilota i odbiornik sygnału;

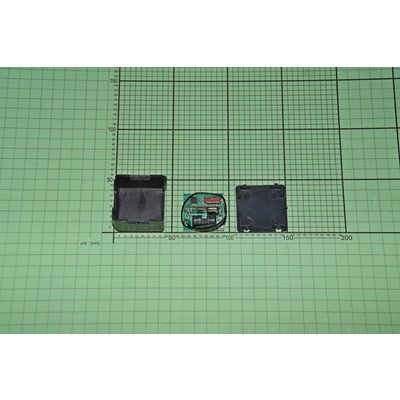

- nie działa panel ani pilot, ale są aktywne inne funkcje – trzeba sprawdzić połączenia i moduł sterowania;

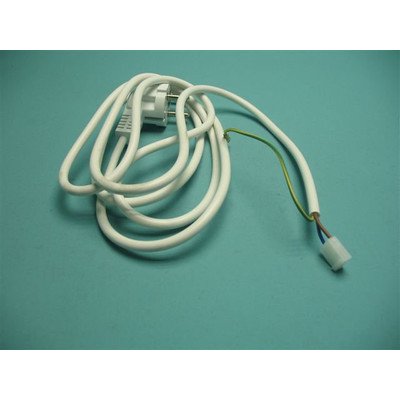

- nie działa nic – przed zakupem płytki należy wykluczyć gniazdo, przewód sieciowy, złącza zasilania i zabezpieczenia znajdujące się w urządzeniu.
Odłączenie okapu na kilka minut może usunąć jednorazowe zawieszenie sterowania, ale nie naprawi nadpalonego złącza, uszkodzonego zasilacza ani przerwanej wiązki. Jeżeli problem wraca, potrzebna jest dalsza diagnostyka.
Dostęp do części i wymiana

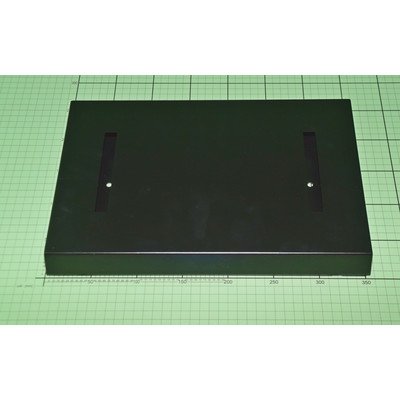

Podstawowy dostęp serwisowy rozpoczyna się od odłączenia zasilania i wyjęcia dolnego filtra przeciwtłuszczowego. Z tej strony można obejrzeć wnętrze, wiązki oświetlenia oraz dolne osłony. Dmuchawa znajduje się wyżej, w torze przepływu powietrza, a elektronika jest chroniona osobną obudową. Dokładna kolejność zdjęcia osłon zależy od wymienianego elementu.
Przed rozłączeniem instalacji:
- wykonaj zdjęcia położenia przewodów i złączy;
- chwytaj za obudowę wtyku, a nie za przewody;
- sprawdź zatrzaski przed użyciem siły;
- zabezpiecz malowane powierzchnie i elementy szklane przed zarysowaniem;
- oczyść tłuszcz wokół mocowań, aby narzędzie nie ześlizgnęło się;
- nie zmieniaj kolejności przewodów na podstawie ich koloru bez schematu.
Po wymianie sprawdź stabilność mocowania, swobodę wirnika, ułożenie przewodów z dala od części ruchomych oraz prawidłowe zamknięcie osłon. Następnie przetestuj osobno oświetlenie, każdy poziom dmuchawy, panel i pilot. Wibracje, zapach przegrzanej izolacji albo iskrzenie są podstawą do natychmiastowego odłączenia urządzenia.
Jak dobrać część do Amica OKC4441BK?
Sama nazwa OKC4441BK może być niewystarczająca do potwierdzenia wariantu wykonania. Z tabliczki znamionowej przygotuj:
- pełny model urządzenia;
- kod wyrobu – dla opisanego wariantu producent podaje SKU 1193404, lecz należy porównać go z oznaczeniem posiadanego egzemplarza;
- 14-cyfrowy numer fabryczny, nazywany również numerem seryjnym.
Przy filtrze sprawdź także numer katalogowy, wymiary ramki, grubość, kształt zaczepów i położenie uchwytu. Przy lampie LED istotne są złącze, napięcie przewidziane przez układ i sposób mocowania. Dmuchawa musi zgadzać się pod względem obudowy, wylotu, uchwytów oraz instalacji elektrycznej. W przypadku płytki sterowania identyczne złącza nie gwarantują zgodnego wykonania ani oprogramowania.
Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz numer starej części. Pozostałe grupy elementów znajdziesz w kategorii części do okapów Amica.
FAQ – części do okapu Amica OKC4441BK
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw trzeba sprawdzić filtr tłuszczowy, filtr węglowy w trybie pochłaniacza, drożność kanału i klapy zwrotnej oraz dopływ powietrza do kuchni. Dmuchawę podejrzewa się po wykluczeniu ograniczeń przepływu albo po stwierdzeniu uszkodzenia wirnika i nieprawidłowej prędkości.
Dlaczego okap buczy, ale wentylator nie rusza?
Wirnik może być zablokowany lub ocierać o obudowę. Możliwa jest również usterka silnika, sterowania albo układu rozruchowego właściwego dla danej dmuchawy. Najpierw, przy odłączonym zasilaniu, sprawdza się swobodę obrotu i stan połączeń.

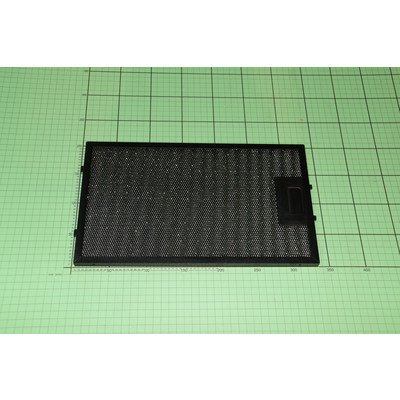

Czy filtr metalowy można umyć?
Tak, jeśli ramka i siatka nie są zdeformowane ani uszkodzone. Należy użyć metody dopuszczonej w instrukcji, dokładnie usunąć detergent i wysuszyć filtr przed montażem. Trwale zalepiony, skorodowany lub rozwarstwiony filtr wymaga wymiany.
Czy do OKC4441BK potrzebny jest filtr węglowy?
Tylko podczas pracy jako pochłaniacz, gdy powietrze wraca do pomieszczenia. Producent wskazuje dla tego modelu jeden filtr typu FWK 180. W trybie wyciągu z prawidłowo podłączonym kanałem filtr węglowy nie jest potrzebny i może dodatkowo ograniczać przepływ.
Jak odróżnić uszkodzoną lampę LED od usterki modułu?
Najpierw sprawdza się złącze, przewód i samą lampę. Jeżeli podmiana na potwierdzony, zgodny moduł nie pomaga, potrzebny jest pomiar wyjścia układu sterującego. Pomiar pod napięciem powinien wykonać technik, ponieważ okap jest zasilany z sieci 230 V.
Jakie dane są potrzebne do zamówienia płytki lub dmuchawy?
Należy podać model, kod wyrobu, 14-cyfrowy numer fabryczny oraz oznaczenie ze starej części. Przy elementach elektronicznych warto dołączyć zdjęcia etykiety, złączy i całej płytki, ponieważ podobny wygląd nie potwierdza zgodności.
