1193716 - OMC5651B HC (OMC5651B HC) Amica
Części do okapu Amica OMC5651B HC o kodzie wyrobu 1193716 pomagają usunąć usterki sterowania sensorowego, oświetlenia LED, dmuchawy i instalacji wylotowej. Przed zakupem ustal, czy problem wynika z podzespołu, zabrudzenia filtrów, niedrożnego kanału albo połączeń. Zgodność potwierdź modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym.
Części zamienne do Amica OMC5651B HC – od objawu do diagnozy
OMC5651B HC, oznaczony kodem wyrobu 1193716, jest okapem meblowym ze sterowaniem sensorowym, listwą LED, pilotem i funkcją współpracy z odpowiednią płytą grzewczą. Poszczególne funkcje są od siebie częściowo niezależne, dlatego objaw usterki pomaga zawęzić obszar diagnostyki. Brak oświetlenia przy prawidłowej pracy wentylatora prowadzi inną drogą niż całkowicie martwy panel, a słabe odprowadzanie pary nie musi oznaczać uszkodzenia dmuchawy.
Co sprawdzić przy typowych objawach?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Okap nie reaguje, panel nie świeci, nie działa również pilot | brak zasilania, uszkodzony przewód lub wiązka, przerwa w obwodzie zasilającym, awaria modułu | Najpierw sprawdź gniazdo innym odbiornikiem oraz zabezpieczenie obwodu. Po odłączeniu okapu obejrzyj przewód, wtyczki i miejsca docisku. Sprawne gniazdo nie potwierdza jeszcze, że zasilanie dociera przez całą instalację okapu. |
| Sensory świecą, ale nie uruchamiają funkcji | zabrudzona lub wilgotna szyba, odsunięta płytka sensorowa, uszkodzenie mocowania, wiązki albo elektroniki | Oczyść i dokładnie osusz powierzchnię. Sprawdź, czy panel przylega równo do szyby i czy nie ma luzu po jednej stronie. Chwilowa poprawa po odłączeniu zasilania wskazuje na problem wymagający dalszej obserwacji, a nie potwierdza automatycznie uszkodzenia modułu. |
| Pilot nie steruje okapem, ale sensory działają | rozładowana lub odwrotnie założona bateria, utrata parowania, uszkodzenie pilota | W tym pilocie stosowana jest bateria CR2032 3 V. Po jej wymianie z zachowaniem polaryzacji wykonaj parowanie według instrukcji. Jeżeli sterowanie z panelu działa, nie ma podstaw, by od razu wymieniać główny moduł. |
| Dmuchawa buczy, rusza z opóźnieniem albo nie startuje | tłuszcz blokujący wirnik, opory łożysk, luźne połączenie, uszkodzenie silnika lub jego układu rozruchowego | Po odłączeniu zasilania i zdjęciu filtrów sprawdź, czy dostępny wirnik obraca się bez tarcia i wyraźnego oporu. Swobodny ruch nie wyklucza usterki elektrycznej. Rodzaj silnika i obecność kondensatora trzeba potwierdzić na zamontowanym zespole – nie każdy napęd bada się tak samo. |
| Wentylator pracuje, lecz okap słabo usuwa parę | zabrudzony filtr, zamknięta lub zablokowana klapa, zwężony albo niedrożny kanał, zbyt mały dopływ powietrza do kuchni, niewłaściwa konfiguracja obiegu | Oczyść filtr przeciwtłuszczowy, skontroluj kanał i sprawdź, czy klapa otwiera się swobodnie. Jeżeli otwarcie okna wyraźnie poprawia ciąg, problem może dotyczyć nawiewu do pomieszczenia, a nie części okapu. |
| Nieprzyjemne zapachy wracają przy wyłączonym urządzeniu | nieszczelna, zabrudzona lub źle zamontowana klapa zwrotna, cofka w instalacji | Sprawdź swobodę ruchu skrzydeł klapy i ich domykanie. Klapy nie wolno unieruchamiać ani usuwać bez oceny instalacji wentylacyjnej. |
| Listwa LED nie świeci, ale wentylator i panel działają | rozłączona wiązka oświetlenia, uszkodzona listwa LED, zasilacz lub wyjście sterownika | Po odłączeniu urządzenia obejrzyj złącza i przewody. Sama ciągłość przewodu nie potwierdza sprawności modułu LED. Pomiar jego zasilania podczas pracy wymaga dokumentacji oraz kwalifikacji do pracy przy urządzeniu pod napięciem. |
Okap pracuje, ale słabo ciągnie – czy potrzebna jest dmuchawa?
Zakup dmuchawy powinien poprzedzać test drożności całej drogi przepływu powietrza. W trybie wyciągu powietrze przechodzi przez filtr przeciwtłuszczowy, obudowę wentylatora, kołnierz, klapę i przewód odprowadzający. Zanieczyszczenie lub zwężenie każdego z tych odcinków może obniżać wydajność i zwiększać hałas.
- Zdejmij filtr przeciwtłuszczowy i sprawdź, czy nie jest oblepiony tłuszczem lub odkształcony.
- Obejrzyj wlot dmuchawy przy odłączonym zasilaniu. Usuń osady bez zalewania silnika i elektroniki.
- Sprawdź klapę oraz reduktor. Skrzydła klapy muszą otwierać się bez ocierania, a redukcja średnicy nie może być zgnieciona.
- Skontroluj przewód wylotowy. Ostre załamania, zapadnięta rura elastyczna i nagromadzony tłuszcz zwiększają opory.
- Zapewnij dopływ powietrza. W bardzo szczelnym pomieszczeniu wentylator może działać prawidłowo, ale nie mieć skąd pobierać odpowiedniej ilości powietrza.
Model może pracować jako wyciąg albo w obiegu zamkniętym. Filtr węglowy jest potrzebny przy recyrkulacji, natomiast w trybie odprowadzania powietrza na zewnątrz powinien być usunięty. Zużyty filtr węglowy pogarsza usuwanie zapachów i zwiększa opór, ale jego wymiana nie naprawi niedrożnego kanału ani uszkodzonego silnika.
Jak sprawdzić silnik i wiązki miernikiem?
Pomiary rezystancji wykonuje się przy urządzeniu odłączonym od sieci i po wypięciu badanego elementu z elektroniki. Pomiar przez moduł może prowadzić do błędnej interpretacji.

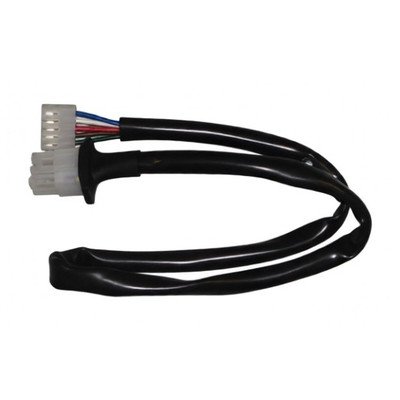

- Przewód i wiązki: sprawdzenie ciągłości pomaga wykryć przerwę, uszkodzony zacisk lub przewód wyrwany przy wtyczce. Podczas pomiaru delikatnie poruszaj wiązką – wynik zmieniający się przy zginaniu wskazuje na połączenie niestabilne.
- Uzwojenia silnika: przerwa, czyli wynik poza zakresem miernika między punktami należącymi do jednego uzwojenia, może świadczyć o uszkodzeniu uzwojenia, przewodu albo zabezpieczenia termicznego. Nie ma jednej prawidłowej rezystancji dla wszystkich dmuchaw.
- Porównanie odczepów biegów: wyniki powinny odpowiadać budowie konkretnego silnika i jego schematowi. Sama obecność skończonej rezystancji nie wyklucza zwarcia międzyzwojowego ani usterki pojawiającej się po rozgrzaniu.
- Izolacja silnika: zwykły multimetr nie zastępuje miernika rezystancji izolacji. Jest to szczególnie ważne, gdy okap wyzwala zabezpieczenie, silnik ma ślady przegrzania albo wewnątrz wystąpiła wilgoć.
- Kondensator: jeżeli oznaczenie zastosowanego silnika potwierdza kondensator pracy, bada się jego pojemność po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego zacisku. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na obudowie, nie z wartością przyjętą dla innego okapu.
Pomiary napięcia sieciowego oraz badanie pracującej płytki są przeznaczone dla wykwalifikowanego technika. Wewnątrz modułu mogą występować nieizolowane punkty o napięciu niebezpiecznym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczenia stanowiska.
Panel sensorowy, moduł czy wiązka?
Nieprawidłowa reakcja na dotyk nie przesądza o konieczności zakupu modułu. Najpierw warto rozdzielić objawy:
- jeśli nie działa tylko część pól dotykowych, sprawdź przyleganie płytki do szyby, mocowania i zabrudzenie powierzchni;
- jeśli panel działa, lecz jedna funkcja nie jest wykonywana, skontroluj wiązkę i podzespół wykonawczy tej funkcji;
- jeśli panel oraz pilot są martwe, a zasilanie w gnieździe jest prawidłowe, diagnostyka obejmuje przewód, złącza i zasilacz elektroniki;
- jeśli pilot działa, lecz panel nie, główny tor zasilania i część sterowania są czynne, więc podejrzenie przesuwa się w stronę panelu sensorowego lub jego połączenia;
- jeśli sterowanie zawiesza się okresowo, reset zasilania może pomóc rozpoznać charakter usterki, ale nie usuwa przyczyny awarii.
Moduł z przepalonym zabezpieczeniem nie powinien być naprawiany przez samo wstawienie nowego bezpiecznika. Najpierw trzeba ustalić przyczynę jego zadziałania, ponieważ mogło dojść do uszkodzenia zasilacza, elementu wykonawczego, silnika lub przewodów.
Dostęp do części w okapie meblowym
Tabliczka znamionowa znajduje się wewnątrz obudowy i jest dostępna po wyjęciu aluminiowych filtrów. Tę samą drogę wykorzystuje się do podstawowych oględzin wnętrza.
- Odłącz okap od zasilania i zabezpiecz płytę grzewczą przed upuszczeniem narzędzi.
- Wyjmij filtry, podtrzymując je podczas zwalniania zatrzasków.
- Wykonaj zdjęcia położenia wiązek, wtyczek i mocowań przed rozłączeniem.
- Oznacz podobne złącza; identyczny kształt wtyczki nie gwarantuje tego samego przypisania przewodów.
- Przy demontażu szyby lub panelu zapewnij podparcie elementu. Naprężenie szkła i punktowe dokręcanie mocowań mogą doprowadzić do pęknięcia.
- Przed zamknięciem obudowy sprawdź, czy przewody nie znalazły się przy wirniku, ostrych krawędziach albo między elementami obudowy.
Zakres dalszego demontażu zależy od wymienianej części i zabudowy meblowej. Dostęp do dmuchawy lub górnego modułu może wymagać poluzowania albo wyjęcia całego wkładu z szafki. Nie należy odkręcać mocowań urządzenia bez jego podparcia.
Jak dobrać właściwą część do OMC5651B HC?
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model: OMC5651B HC,
- kod wyrobu: 1193716,
- pełny 14-cyfrowy numer fabryczny.
Sam model lub podobieństwo części na zdjęciu może być niewystarczające. Przy dmuchawie porównuje się konstrukcję obudowy, kierunek wylotu, mocowania, złącze i oznaczenie silnika. Przy szybie istotne są wymiary, rozmieszczenie uchwytów oraz jej funkcja. W przypadku modułów trzeba potwierdzić numer części, oznaczenie płytki, wersję wykonania i ewentualne wymagania konfiguracyjne. Nie każdy moduł wymaga programowania, ale nie wolno zakładać, że każdy egzemplarz z pasującym złączem można zamontować bez dodatkowych czynności.
Przed zamówieniem odczytaj pełną tabliczkę po zdjęciu filtrów i porównaj dane katalogowe części. Jeżeli oznaczenia są nieczytelne, przygotuj zdjęcie tabliczki oraz starego podzespołu z widocznymi numerami i mocowaniami. Pozostałe modele można znaleźć w kategorii okapów Amica o zbliżonej konstrukcji, lecz ich części nie są automatycznie zamienne z OMC5651B HC.
FAQ – części i naprawa Amica OMC5651B HC
Czy słaby ciąg oznacza uszkodzenie dmuchawy?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, klapę, reduktor, przewód wylotowy i dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy nie osiąga kolejnych prędkości, ma opory mechaniczne, buczy lub zatrzymuje się mimo drożnego układu.
Dlaczego sensory działają dopiero po odłączeniu zasilania?
Taki reset może tymczasowo przywrócić pracę elektroniki, ale nie potwierdza sprawności modułu. Sprawdź czystość i suchość szyby, przyleganie płytki sensorowej, jej mocowania oraz wiązkę. Powtarzający się problem wymaga diagnostyki zasilacza i sterowania.
Czy filtr węglowy jest potrzebny przy podłączeniu do komina?
Nie powinien być używany w trybie wyciągu, w którym powietrze jest odprowadzane na zewnątrz. Filtr węglowy stosuje się w obiegu zamkniętym, gdy oczyszczone powietrze wraca do pomieszczenia.
Czy listwę LED można zastąpić dowolną listwą o tym samym wymiarze?
Nie. Trzeba potwierdzić specyfikację elektryczną, złącze, mocowanie, wymiary i współpracę ze sterownikiem regulującym natężenie oraz barwę światła. Samo dopasowanie mechaniczne nie wystarcza.
Gdzie znajduje się tabliczka znamionowa okapu?
W tym rodzaju okapu znajduje się ona wewnątrz obudowy. Aby ją odczytać, odłącz urządzenie od zasilania i wyjmij aluminiowe filtry przeciwtłuszczowe. Do doboru przygotuj model, kod wyrobu 1193716 i pełny 14-cyfrowy numer fabryczny.
Czy można kupić moduł tylko na podstawie napisu OMC5651B HC?
Nie należy na tej podstawie deklarować zgodności. Wariant części trzeba potwierdzić pełnymi danymi urządzenia oraz numerem starego modułu. Znaczenie mogą mieć wersja płytki, oprogramowanie, obsługiwany panel i sposób konfiguracji.
