Części do okapu Amica OMP9568BG Studio o kodzie wyrobu 1193449 obejmują elementy układu przepływu powietrza, sterowania, oświetlenia i zabudowy. Słabe pochłanianie, hałas, brak reakcji na gesty lub niedziałająca listwa LED wymagają różnych kontroli. Przed zakupem porównaj kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej, a nie tylko wygląd części.
Części do Amica OMP9568BG Studio 1193449
OMP9568BG Studio to meblowy okap o szerokości 89,8 cm, wyposażony w listwę LED oraz sterowanie dotykowe i gestami Touchless®. Może pracować jako wyciąg odprowadzający powietrze na zewnątrz albo jako pochłaniacz z filtrami węglowymi. Wybór części powinien więc wynikać zarówno z objawu, jak i z konfiguracji urządzenia.
W tym modelu występują między innymi filtr przeciwtłuszczowy, komplet filtrów węglowych FWP 18, silnik dmuchawy, wirnik, obudowy turbiny, klapki zwrotne, płytka sterowania, panel sensorowy, wiązki, listwa LED oraz elementy szklane i montażowe. Podobne objawy mogą jednak pochodzić z różnych podzespołów, dlatego przed zamówieniem warto przeprowadzić podstawową diagnostykę.
Jak rozpoznać źródło problemu z okapem?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Okap słabo usuwa parę | zabrudzony filtr tłuszczowy, zużyte filtry węglowe, niedrożny lub zwężony kanał, zablokowane klapki, problem z turbiną | ustalić tryb pracy, skontrolować filtry, kanał, połączenia i ruch klapek | drożny układ i czyste filtry kierują diagnostykę w stronę wirnika, silnika lub sterowania obrotami |
| Silnik buczy, lecz wirnik nie rusza | tłuszcz lub ciało obce w turbinie, ocierający wirnik, zużycie łożysk, usterka silnika albo jego zasilania | po odłączeniu okapu sprawdzić, czy wirnik obraca się bez zacięć i nie ociera o obudowę | opór mechaniczny nie potwierdza awarii modułu; swobodny ruch nie wyklucza uszkodzenia uzwojeń lub obwodu sterowania |
| Wentylator nie działa, ale panel lub światło reaguje | przerwane połączenie, uszkodzenie sterowania, silnika albo konkretnego obwodu wyjściowego | obejrzeć złącza i wiązkę, sprawdzić ślady przegrzania; dalsze pomiary wykonać według schematu urządzenia | działające oświetlenie oznacza, że zasilana jest przynajmniej część okapu, ale nie dowodzi sprawności toru silnika |
| Wszystkie biegi działają podobnie | usterka wyboru biegów, przekaźników, obwodu silnika lub mechaniczne przeciążenie turbiny | porównać reakcję na każdy stopień, stan wirnika i filtra; technik może sprawdzić przełączanie wyjść oraz uzwojenia | sama ciągłość uzwojeń nie potwierdza pełnej sprawności silnika pod obciążeniem |
| Nie działa sterowanie gestami | wyłączona funkcja, zabrudzone pole czujników, niewłaściwy ruch dłoni, przesunięcie panelu lub usterka elektroniki | oczyścić i osuszyć panel, sprawdzić sterowanie dotykowe oraz aktywację funkcji gestów | jeśli dotyk działa, a gesty nie, problem jest zawężony do ustawienia lub toru czujników; brak obu funkcji wymaga kontroli panelu i zasilania |
| Nie świeci listwa LED | uszkodzony moduł LED, wiązka, złącze, zasilanie oświetlenia albo wyjście sterownika | sprawdzić, czy pozostałe funkcje działają, a następnie obejrzeć przewody i styki listwy | brak światła nie uzasadnia automatycznie wymiany płytki; najpierw trzeba rozdzielić usterkę lampy, połączeń i zasilacza |
Słabe pochłanianie nie zawsze oznacza uszkodzony silnik
Najpierw ustal, czy okap pracuje jako wyciąg, czy pochłaniacz. W trybie wyciągu powietrze powinno przepływać przez filtr przeciwtłuszczowy i kanał na zewnątrz. Filtry węglowe nie są wtedy potrzebne i mogą niepotrzebnie zwiększać opór przepływu. W trybie pochłaniacza powietrze przechodzi dodatkowo przez filtry z węglem aktywnym, a następnie wraca do pomieszczenia.
W OMP9568BG Studio przewidziany jest komplet dwóch filtrów FWP 18. Zużyty filtr węglowy może nadal wyglądać poprawnie, ale słabiej pochłaniać zapachy i ograniczać przepływ. Nie należy go myć ani regenerować, jeśli producent danego wkładu nie przewidział takiej możliwości. Instrukcja tej rodziny okapów zaleca wymianę standardowego filtra węglowego co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej.
Metalowy filtr przeciwtłuszczowy należy kontrolować i myć mniej więcej raz w miesiącu. Zmiana koloru aluminium po myciu nie jest sama w sobie powodem wymiany. Nowy filtr jest potrzebny, gdy siatka jest rozerwana, zdeformowana, nie daje się osadzić w prowadnicach albo zatrzask nie utrzymuje jej bezpiecznie.
Jeżeli filtry są właściwe i czyste, sprawdź kanał. Spłaszczona rura elastyczna, zbyt mała redukcja, duża liczba ostrych załamań, nieszczelne połączenie lub niedrożny przewód mogą jednocześnie zmniejszać wydajność i zwiększać hałas. Instrukcja przewiduje przewód o średnicy 120 lub 150 mm, przy czym rzeczywisty dobór powinien odpowiadać króćcowi i instalacji konkretnego egzemplarza. Nie warto zwężać sprawnego wylotu tylko po to, aby dopasować go do przypadkowo kupionej rury.
Hałas, drgania i ocieranie wirnika
Rodzaj dźwięku pomaga ustalić kolejność kontroli:
- grzechotanie przy wylocie może pochodzić od luźnych lub zablokowanych klapek zwrotnych;
- rytmiczne stukanie sugeruje zabrudzenie, pęknięcie albo niewspółosiowe osadzenie wirnika;
- ocieranie zmieniające się wraz z biegiem wskazuje na kontakt wirnika z obudową dmuchawy;
- jednostajne buczenie bez obrotów wymaga sprawdzenia blokady mechanicznej, silnika i jego obwodu zasilania;
- świst powietrza może wynikać ze zwężenia kanału lub nieszczelnego połączenia, a nie z uszkodzenia turbiny.
Przed oględzinami wnętrza odłącz zasilanie i zabezpiecz urządzenie przed przypadkowym włączeniem. Po zdjęciu filtra można skontrolować widoczną część turbiny, obecność tłuszczu, ciał obcych i śladów ocierania. Wirnik powinien obracać się bez gwałtownych zacięć. Nie próbuj rozpędzać go przy podłączonym okapie ani sięgać do turbiny podczas pracy.
Jeżeli wirnik jest pęknięty, przed zakupem sprawdź sposób mocowania, średnicę osi i stronę zabudowy. OMP9568BG Studio ma oddzielnie katalogowane elementy turbiny, w tym wirnik oraz prawą i lewą obudowę dmuchawy. Części te nie są wzajemnie zamienne wyłącznie dlatego, że mają podobny kształt.
Diagnostyka silnika i sterowania
Pomiar silnika zaczyna się od odłączenia urządzenia od sieci, opisania złączy i wypięcia badanego elementu z układu. Omomierzem można sprawdzić, czy uzwojenie nie ma całkowitej przerwy oraz czy nie występuje oczywiste zwarcie do dostępnej metalowej obudowy. Nie ma jednak jednej prawidłowej rezystancji dla wszystkich silników okapów, a wynik zależy od wykonania i użytych odczepów.
Ciągłość uzwojeń nie wyklucza zwarcia międzyzwojowego, usterki ujawniającej się po nagrzaniu ani niewłaściwej pracy pod obciążeniem. Nie należy również przenosić wartości zmierzonych w innym modelu Amica na OMP9568BG Studio. Jeśli silnik ma kilka przewodów odpowiadających biegom, przypisanie styków trzeba potwierdzić na schemacie albo oznaczeniach konkretnej części.
Gdy silnik działa po niezależnym, prawidłowo wykonanym teście, ale nie uruchamia się z panelu, dalsza kontrola obejmuje wiązkę, złącza i elementy wykonawcze płytki sterującej. Pomiar napięcia na pracującym okapie odbywa się przy napięciu sieciowym i nie jest czynnością dla użytkownika bez przygotowania.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Co sprawdzić, gdy nie działa sterowanie Touchless®?
Sterowanie gestami w tym modelu działa przy ruchu otwartej dłoni w odległości około 5–10 cm od panelu. Gest nie powinien być gwałtowny; pojedynczy ruch może trwać około sekundy. Oświetlenie jest obsługiwane przez zatrzymanie dłoni nad odpowiednim czujnikiem, natomiast kierunek przesunięcia dłoni służy do uruchamiania i zmiany biegu wentylatora.
Przed podejrzeniem elektroniki:
- Oczyść i dokładnie osusz szybę nad czujnikami.
- Sprawdź, czy funkcja gestów nie została wyłączona przyciskiem na panelu.
- Porównaj reakcję na gesty z reakcją na pola dotykowe.
- Odłącz okap na krótko od zasilania, a po ponownym podłączeniu sprawdź sekwencję startową panelu.
- Jeżeli część pól działa, sprawdź, czy panel nie odsunął się od szyby i czy jego mocowanie nie jest uszkodzone.
Chwilowa poprawa po ponownym włączeniu zasilania nie potwierdza naprawy modułu. Jeśli problem wraca, należy skontrolować połączenia, stan panelu sensorowego i płytę sterującą. Nie wymieniaj obu elementów jednocześnie „na próbę”.

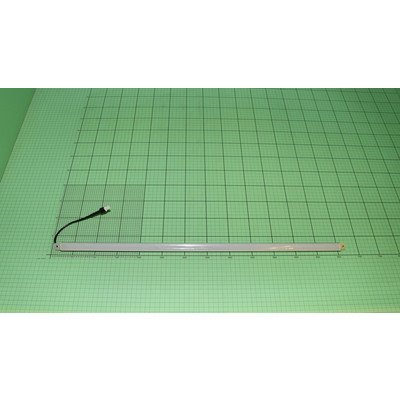

Oświetlenie LED – lampa czy układ zasilania?
Brak światła przy działającym wentylatorze zawęża usterkę do obwodu oświetlenia, ale nadal nie wskazuje jednej części. Po odłączeniu zasilania sprawdź osadzenie wtyku listwy LED, stan wiązki i obecność śladów wilgoci albo przegrzania. Jeśli połączenia są prawidłowe, technik może sprawdzić zasilanie lampy zgodnie ze specyfikacją modułu.
Nie zastępuj fabrycznej listwy przypadkową taśmą LED ani modułem dobranym jedynie według napięcia podanego w ogłoszeniu. Znaczenie mają również sposób zasilania, pobór prądu, polaryzacja, wtyczka, mocowanie, wymiary i odprowadzanie ciepła. Instrukcja zaleca zastosowanie modułu o takiej samej specyfikacji jak element fabryczny.
Dostęp do części i wymiana
Obsługa filtrów rozpoczyna się od odłączenia okapu i zwolnienia zatrzasku filtra przeciwtłuszczowego. Podczas wyjmowania podtrzymuj filtr drugą ręką, aby nie spadł na płytę grzewczą. Filtry węglowe znajdują się głębiej, przy zespole dmuchawy, i są stosowane tylko w konfiguracji pochłaniacza.
Dostęp do wirnika, silnika, płyty sterującej i listwy LED wymaga demontażu osłon oraz oznaczenia położenia przewodów. Konstrukcja obejmuje elementy szklane, dlatego przed odkręceniem mocowań trzeba je podeprzeć. Nie ciągnij za przewody i nie zamieniaj wtyczek o podobnym kształcie. Zdjęcia wykonane przed rozłączeniem wiązek ułatwiają prawidłowy montaż.
Publiczna instrukcja użytkownika nie podaje pełnej procedury serwisowego demontażu tych zespołów. Kolejność zdejmowania szyb, panelu i obudowy należy zatem potwierdzić dla danego wykonania urządzenia, zamiast podważać elementy na siłę. Po naprawie sprawdź osadzenie filtrów, swobodę turbiny, wszystkie biegi, oświetlenie, sterowanie dotykowe i gesty oraz brak nietypowych drgań.
Jak dobrać właściwą część do OMP9568BG Studio?
Podstawą identyfikacji jest tabliczka znamionowa okapu Amica. Do doboru przygotuj:
- pełny model OMP9568BG Studio;
- kod wyrobu 1193449;
- pełny, 14-cyfrowy numer fabryczny.
Sam model albo zdjęcie elementu mogą nie rozróżnić zmian produkcyjnych. Przy częściach mechanicznych porównaj wymiary, stronę montażu, kształt zaczepów i mocowanie. Przy silniku oraz elektronice znaczenie mają dodatkowo oznaczenia producenta części, złącza, liczba przewodów i zgodność katalogowa. W przypadku szkła sprawdź każdy wymiar, grubość, rozmieszczenie otworów i funkcję elementu – w tym okapie występuje więcej niż jeden element szklany.
Przed zamówieniem drogiego modułu lub silnika prześlij kompletne zdjęcie tabliczki znamionowej oraz oznaczenia starej części. Pozwala to potwierdzić wariant urządzenia bez opierania się wyłącznie na podobieństwie zdjęć.
FAQ – części i naprawa Amica OMP9568BG Studio
Jaki filtr węglowy pasuje do tego okapu?
Dla OMP9568BG Studio producent wskazuje filtr FWP 18, dostarczany jako komplet dwóch sztuk. Filtr jest potrzebny w trybie pochłaniacza. Przed zakupem warto dodatkowo potwierdzić kod wyrobu 1193449 i numer fabryczny urządzenia.
Czy słaba wydajność oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź zabrudzenie filtra przeciwtłuszczowego, stan filtrów węglowych, drożność kanału, redukcje, klapki zwrotne oraz swobodę wirnika. Silnik jest uzasadnionym podejrzeniem dopiero po wykluczeniu ograniczeń przepływu i problemów mechanicznych.
Dlaczego okap reaguje na dotyk, ale nie na gesty?
Sprawdź, czy sterowanie gestami jest aktywne, a powierzchnia czujników czysta i sucha. Dłoń należy przesuwać około 5–10 cm od panelu, niezbyt szybko. Jeśli prawidłowa obsługa nie pomaga, skontrolowania wymaga położenie panelu i tor czujników.
Czy można sprawdzić silnik zwykłym multimetrem?
Można wykryć przerwę uzwojenia lub niektóre oczywiste zwarcia, ale taki test nie potwierdza pełnej sprawności pod obciążeniem. Nie stosuj wartości rezystancji z innego modelu. Pomiary zasilania podczas pracy powinien wykonać technik zgodnie ze schematem właściwego wykonania okapu.
Czy listwę LED można zastąpić uniwersalną taśmą?
Nie należy dobierać zamiennika wyłącznie według napięcia lub długości. Muszą zgadzać się sposób zasilania, parametry elektryczne, złącze, mocowanie, wymiary i warunki chłodzenia. Bezpieczniejszym wyborem jest element katalogowo zgodny z kodem wyrobu i numerem fabrycznym.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach tabliczka jest zwykle widoczna wewnątrz korpusu po wyjęciu filtra przeciwtłuszczowego. Odczytaj cały model, kod wyrobu i 14-cyfrowy numer fabryczny, nie demontując przy tym osłon części elektrycznych.
