1161180 - OTP6243WG (OTP6243WG) Amica
Części zamienne do okapu Amica OTP6243WG o kodzie wyrobu 1161180 obejmują między innymi filtry, przełączniki, prowadnice, oświetlenie i elementy dmuchawy. Słaby ciąg, brak reakcji po wysunięciu panelu, hałas lub niedziałająca lampa nie wskazują od razu jednej części. Przed zakupem ustal objaw, sprawdź tryb pracy okapu i porównaj pełne dane z tabliczki znamionowej.
Co warto wiedzieć o okapie Amica OTP6243WG
OTP6243WG o kodzie wyrobu 1161180 jest teleskopowym okapem o szerokości 59,8 cm, przeznaczonym do pracy jako wyciąg albo pochłaniacz. Ma trzy prędkości, jeden silnik, sterowanie kołyskowe i oświetlenie LED w oprawie GU10. Wysunięcie panelu uruchamia okap na wcześniej wybranym biegu, a jego wsunięcie wyłącza urządzenie. Z tego powodu brak działania może wynikać nie tylko z awarii silnika, lecz również z problemu z mikrowyłącznikiem, mechanizmem wysuwania, przełącznikiem biegu albo przewodami.
Producent przewidział dwa aluminiowe filtry przeciwtłuszczowe o wymiarach katalogowych 483,5 × 202,5 mm. W trybie pochłaniacza stosowane są dodatkowo dwa filtry węglowe typu KF 17154. Filtrów węglowych nie montuje się po to, aby zwiększyć wydajność wyciągu podłączonego do kanału — ich zadaniem jest ograniczanie zapachów w obiegu zamkniętym.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo zasysa, ale silnik pracuje | zabrudzone filtry metalowe, zużyte filtry węglowe, niedrożny lub zwężony kanał, zamknięte klapki zwrotne, brak dopływu powietrza do kuchni, zabrudzony wirnik | tryb pracy, stan filtrów, swobodę klapek i drożność przewodu | poprawa po zdjęciu niedrożnego elementu wskazuje na opór przepływu, nie na uszkodzenie silnika |
| Silnik buczy, lecz wirnik nie rusza | zablokowany wirnik, ocieranie o obudowę, uszkodzenie silnika lub — jeżeli występuje jako osobna część — kondensatora pracy | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie | opór mechaniczny kieruje diagnostykę na wirnik i obudowę; swobodny wirnik nie potwierdza jeszcze sprawności elektrycznej silnika |
| Okap nie uruchamia się po wysunięciu panelu | mikrowyłącznik automatyki, jego element uruchamiający, przewody albo przełączniki sterowania | sprawdzić, czy panel dochodzi do położenia roboczego i naciska mechanizm mikrowyłącznika | prawidłowy ruch panelu nie wyklucza zużytych styków; potrzebna może być kontrola ciągłości obwodu |
| Działa tylko jeden bieg | uszkodzony przełącznik danego stopnia, luźne złącze, przerwa w przewodzie lub uzwojeniu odpowiedzialnym za bieg | obejrzeć złącza i zbadać przełącznik poza obwodem | sprawne styki przełącznika kierują dalszą diagnostykę na wiązkę i silnik |
| Oświetlenie nie działa, a wentylator pracuje | niesprawne źródło LED GU10, oprawa, styki albo przełącznik światła | wyjąć źródło światła i sprawdzić je w odpowiedniej oprawie testowej lub zastosować potwierdzony odpowiednik | sprawna lampa oznacza potrzebę kontroli oprawy i obwodu sterowania; brak światła nie świadczy automatycznie o awarii całego panelu |
| Okap grzechocze lub wibruje | klapki zwrotne, zabrudzony lub uszkodzony wirnik, poluzowana obudowa dmuchawy, nieprawidłowo ułożony kanał | ustalić, czy dźwięk pochodzi z korpusu, wylotu czy przewodu | hałas zmieniający się po odłączeniu przewodu wskazuje raczej na kanał lub klapki niż na silnik |
Słaby ciąg: filtr, instalacja czy dmuchawa?
Najpierw ustal sposób podłączenia urządzenia.
- Wyciąg odprowadza powietrze przewodem na zewnątrz. Muszą pozostać zamontowane metalowe filtry przeciwtłuszczowe, natomiast filtry węglowe nie są potrzebne.
- Pochłaniacz zawraca oczyszczone powietrze do kuchni. Oprócz filtrów metalowych wymaga dwóch właściwych filtrów KF 17154.
Jeżeli okap pracuje jako wyciąg, skontroluj przewód od króćca o średnicy 12 cm do kanału wentylacyjnego. Zgnieciona rura elastyczna, ostra redukcja, wiele kolan, niedrożna kratka albo klapki zwrotne zablokowane tłuszczem mogą znacznie ograniczać przepływ i zwiększać hałas. Próba przy lekko uchylonym oknie pomaga wykryć niedostateczny nawiew do szczelnego pomieszczenia: wyraźna poprawa ciągu wskazuje na problem z dopływem powietrza, a niekoniecznie z dmuchawą.
W trybie pochłaniacza brak redukcji zapachów przy prawidłowym przepływie oznacza przede wszystkim utratę zdolności sorpcyjnej filtrów węglowych. Filtra węglowego standardowego typu nie należy myć. Jeżeli natomiast przepływ także jest słaby, trzeba sprawdzić filtry metalowe, poprawność montażu wkładów oraz stan wirnika.
Czyszczenie i kontrola filtrów
Metalowe filtry zdejmuje się od spodu po wysunięciu panelu i zwolnieniu ich zatrzasków. Podczas wyjmowania podtrzymuj kasetę, ponieważ nagromadzony tłuszcz może kapać na płytę grzewczą. Filtry można umyć ręcznie środkiem odtłuszczającym albo w zmywarce, jeśli nie są mechanicznie uszkodzone. Przed montażem muszą całkowicie wyschnąć.
Nie używaj okapu bez filtrów przeciwtłuszczowych. Tłuszcz odkłada się wtedy na wirniku, silniku, przewodach i wewnętrznych powierzchniach korpusu. Może to obniżać wydajność, powodować niewyważenie wirnika, kapanie zanieczyszczeń oraz zwiększać ryzyko zapłonu osadu.
Filtr należy wymienić, gdy siatka jest rozerwana, rama zdeformowana, zatrzask nie utrzymuje kasety lub zabrudzenia nie dają się usunąć bez uszkodzenia materiału. Przy doborze nie wystarczy informacja „filtr do okapu 60 cm” — liczą się rzeczywiste wymiary, położenie uchwytu, grubość ramy i zgodność z kodem 1161180.
Jak sprawdzić mikrowyłącznik i przełączniki?
Ponieważ wysunięcie panelu uruchamia automatykę włączenia, mikrowyłącznik jest istotnym punktem diagnostycznym, gdy okap działa nieregularnie albo nie reaguje mimo wybranego biegu.
Po odłączeniu okapu od sieci należy zdjąć filtry, odnaleźć mechanizm uruchamiany przez wysuwaną część i sprawdzić, czy nie jest pęknięty, zaklejony tłuszczem lub przesunięty. Samo słyszalne kliknięcie nie potwierdza sprawności styków.
Do pomiaru ciągłości trzeba odłączyć złącze badanego wyłącznika od pozostałego obwodu, ustawić multimetr na test ciągłości lub niski zakres rezystancji i mierzyć właściwą parę zacisków podczas naciskania elementu wykonawczego. Styk powinien jednoznacznie zmieniać stan: z przerwy na małą rezystancję albo odwrotnie, zależnie od użytej pary zacisków. Wynik niestabilny, wysoka rezystancja po zamknięciu lub brak zmiany wskazują na zużycie styków albo błąd mechanicznego uruchamiania.
Tę samą zasadę można zastosować do przełączników biegów i światła, ale przypisanie zacisków trzeba ustalić na podstawie oznaczeń części lub schematu konkretnego wykonania. Nie należy zwierać przewodów „na próbę” ani pozostawiać zmostkowanego mikrowyłącznika.
Kontrola wirnika, silnika i kondensatora
Po odłączeniu zasilania i wyjęciu filtrów sprawdź wzrokowo obudowę dmuchawy oraz wirnik. Łopatki nie mogą być pęknięte, odkształcone ani oblepione nierówną warstwą tłuszczu. Obracany ręką wirnik powinien poruszać się bez ocierania o obudowę. Zablokowanie albo wyczuwalny luz może wyjaśniać buczenie, wibracje i trudny rozruch.
Pomiar rezystancji uzwojeń może wykazać przerwę, natomiast prawidłowa ciągłość nie dowodzi, że silnik osiągnie pełne obroty pod obciążeniem. Trzeba również sprawdzić brak przewodzenia między uzwojeniem a dostępną metalową obudową. Dokładnych wartości rezystancji nie należy porównywać z przypadkowymi danymi innych silników — zależą od konstrukcji i wyprowadzenia poszczególnych biegów.
Jeżeli w danym wykonaniu zastosowano osobny kondensator silnika, mierzy się jego pojemność po odłączeniu i bezpiecznym rozładowaniu, porównując wynik z wartością oraz tolerancją nadrukowaną na obudowie. Wybrzuszenie, pęknięcie, wyciek albo wynik poza podaną tolerancją uzasadniają wymianę. Samo buczenie nie jest jednak dowodem uszkodzenia kondensatora, ponieważ podobny objaw powoduje zablokowany wirnik lub uszkodzone uzwojenie.
Pomiary pod napięciem, kontrola izolacji i prace przy instalacji 230 V są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, przyrządów oraz zabezpieczenia stanowiska.
Dostęp i wymiana części
Podstawowy dostęp serwisowy uzyskuje się od spodu okapu:
- Odłącz urządzenie od zasilania i zabezpiecz płytę grzewczą.
- Wysuń panel oraz wyjmij oba filtry przeciwtłuszczowe.
- Usuń widoczny tłuszcz przed rozłączaniem przewodów, aby nie zabrudzić styków.
- Zrób zdjęcia złączy i prowadzenia przewodów, a następnie oznacz je przed odłączeniem.
- Zdemontuj osłonę właściwego zespołu: sterowania, oświetlenia albo dmuchawy.
- Porównaj starą i nową część pod względem numeru, złączy, mocowań, wymiarów oraz strony montażu.
- Po montażu sprawdź swobodny ruch panelu, filtrów, wirnika i klapek przed podłączeniem zasilania.

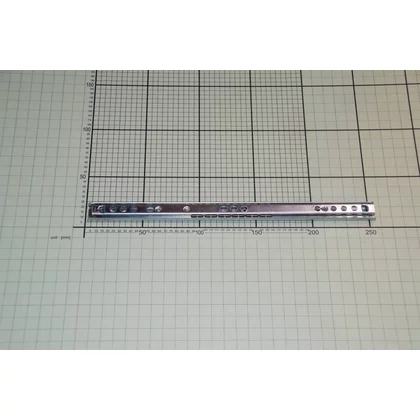

Zakres rozbiórki zależy od wymienianego elementu oraz sposobu zabudowy okapu w szafce. Nie ciągnij za przewody i nie opieraj ciężaru korpusu na wysuwanym froncie. Przy wymianie prowadnicy sprawdź równoległość obu stron — przekoszony panel może nie uruchamiać mikrowyłącznika mimo sprawnej części elektrycznej.
Jak dobrać część do OTP6243WG?
Punktem wyjścia jest pełne oznaczenie urządzenia: model OTP6243WG, kod wyrobu 1161180 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Tabliczka lub naklejka identyfikacyjna może znajdować się wewnątrz korpusu i być widoczna po wyjęciu filtrów.
Nie dobieraj części wyłącznie na podstawie podobnego wyglądu lub członu OTP6243. Warianty OTP6243I, OTP6243B, OTP6243BG i OTP6243WG mogą różnić się kolorem, obudową, elementami frontu lub wykonaniem podzespołów. Szczególną uwagę zwróć na:
- numer katalogowy części;
- stronę montażu oprawy, obudowy lub elementu frontowego;
- rozmieszczenie zatrzasków i otworów;
- liczbę oraz układ styków przełącznika;
- napięcie, rodzaj trzonka i dopuszczalną moc źródła światła;
- średnicę, kierunek łopatek i mocowanie wirnika;
- wymiary oraz uchwyt filtra.
Jeżeli oznaczenie urządzenia nie zgadza się z kodem 1161180, porównaj je z innymi okapami Amica o szerokości 60 cm. Przy nieczytelnej tabliczce wykonaj zdjęcie całej naklejki i starej części z widocznymi oznaczeniami.
FAQ — części i naprawa Amica OTP6243WG
Dlaczego OTP6243WG nie włącza się po wysunięciu panelu?
Najpierw sprawdź, czy panel dochodzi do końcowego położenia i uruchamia mikrowyłącznik. Jeżeli mechanizm działa, zmierz zmianę stanu jego styków po odłączeniu elementu od instalacji. Przyczyną może być również przełącznik biegu, przewód zasilający albo złącze.
Czy w trybie wyciągu potrzebne są filtry węglowe?
Nie. Filtry węglowe KF 17154 są potrzebne w trybie pochłaniacza, gdy powietrze wraca do kuchni. W obu trybach muszą jednak pozostać zamontowane aluminiowe filtry przeciwtłuszczowe.
Jaki filtr przeciwtłuszczowy pasuje do tego okapu?
Dla modelu OTP6243WG z kodem 1161180 producent wskazuje filtr APF1004 o wymiarach około 20,2 × 0,9 × 48,3 cm. Przed zakupem warto dodatkowo porównać uchwyt, ramę i oznaczenie starego elementu.
Czy buczenie oznacza uszkodzony silnik?
Nie musi. Buczenie może powodować zablokowany lub ocierający wirnik, zabrudzenie dmuchawy, niesprawny kondensator — jeśli występuje w danym wykonaniu — albo uszkodzenie uzwojenia. Najpierw należy sprawdzić ruch wirnika i stan mechaniczny zespołu.
Dlaczego okap głośno pracuje po wymianie filtra?
Sprawdź, czy filtr jest prawidłowo zatrzaśnięty i nie drga, a w trybie pochłaniacza — czy wkłady węglowe są właściwie osadzone. W trybie wyciągu hałas może pochodzić także od zablokowanych klapek, zwężonego przewodu lub luźnej obudowy dmuchawy.
Czy można zamontować dowolną żarówkę LED GU10?
Trzonek GU10 nie jest jedynym kryterium. Źródło musi być przeznaczone do napięcia instalacji okapu, mieć dopuszczalną moc i gabaryty odpowiednie dla oprawy. Jeżeli nowa lampa jest sprawna, a nadal nie świeci, trzeba skontrolować oprawę, styki i przełącznik oświetlenia.
