1006786 - OSC5458I (OSC5458I) Amica
Części do okapu Amica OSC5458I o kodzie wyrobu 1006786 pozwalają usunąć problemy ze słabym pochłanianiem, hałasem, oświetleniem lub sterowaniem. Przed zakupem sprawdź, czy przyczyną jest filtr, drożność kanału, wirnik, silnik, przewód czy zespół przełączników. Zgodność części potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak działa okap Amica OSC5458I i które części mogą wymagać wymiany
Amica OSC5458I, oznaczona kodem wyrobu 1006786, jest okapem nadkuchennym z mechanicznym sterowaniem, oświetleniem i trzema prędkościami wentylatora. Może pracować jako wyciąg odprowadzający powietrze kanałem o średnicy 120 mm albo jako pochłaniacz, w którym oczyszczone powietrze wraca do kuchni.
W trybie wyciągu potrzebne są drożny przewód wentylacyjny i prawidłowy dopływ powietrza do pomieszczenia. W trybie pochłaniacza stosuje się filtr przeciwtłuszczowy oraz filtr węglowy. Do modelu OSC5458I producent przypisuje filtr FWU 50 o numerze 1006863, jednak zgodność pozostałych części trzeba potwierdzać oddzielnie.
Do elementów istotnych podczas naprawy należą między innymi:
- filtr przeciwtłuszczowy, filtr węglowy i ich mocowania;
- silnik dmuchawy, wirnik oraz obudowa wentylatora;

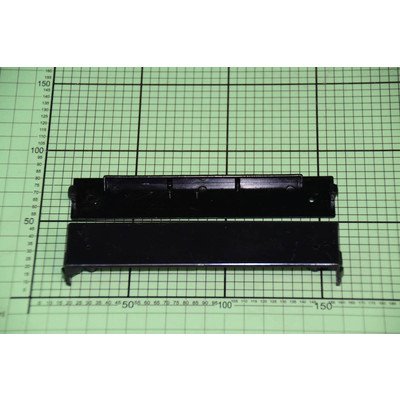

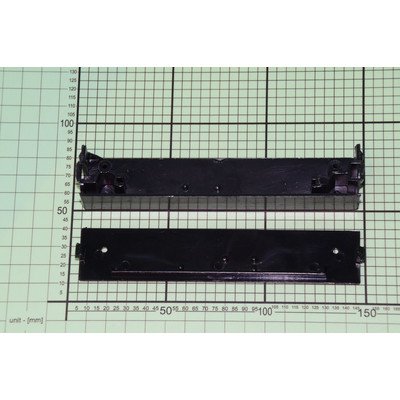

- suwakowy zespół sterowania i jego połączenia;
- oprawka, przewody i źródło światła;
- przewód zasilający, złącza i elementy mocujące;
- kołnierz wylotowy, zaślepka oraz ustawienie trybu pracy.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę | Zabrudzony filtr, zatkany lub zwężony kanał, niewłaściwy tryb pracy, brak nawiewu do kuchni, zabrudzony wirnik albo zużyty silnik | Stan filtrów, ustawienie wyciąg–pochłaniacz, drożność przewodu i możliwość dopływu powietrza | Poprawa po usunięciu ograniczenia przepływu wskazuje na problem instalacyjny lub eksploatacyjny, a nie na konieczność wymiany silnika |
| Wentylator nie rusza, ale światło działa | Uszkodzony przełącznik, przerwany przewód, zablokowany wirnik, awaria uzwojenia albo kondensatora, jeśli występuje w danej wersji silnika | Po odłączeniu zasilania sprawdź swobodę ruchu wirnika, złącza oraz ciągłość torów przełącznika i silnika | Zablokowany wirnik wymaga oczyszczenia lub wymiany uszkodzonego elementu. Sprawny mechanicznie wirnik nie wyklucza usterki elektrycznej |
| Silnik buczy i nie osiąga obrotów | Wirnik ociera o obudowę, łożyskowanie stawia opór, uzwojenie jest uszkodzone albo obwód pomocniczy silnika nie działa | Natychmiast wyłącz okap, a po odłączeniu wtyczki obróć wirnik ręką i obejrzyj łopatki | Opór lub ocieranie wskazują na problem mechaniczny. Swobodny obrót oznacza, że potrzebna jest dalsza diagnostyka obwodu silnika |
| Działa tylko jeden bieg | Zużyte styki suwaka, przerwane połączenie albo uszkodzenie jednego z odczepów uzwojenia | Zbadaj zmianę połączeń na wyjściach przełącznika w kolejnych pozycjach | Brak załączenia odpowiedniego toru wskazuje na sterowanie lub przewód. Poprawne przełączanie nie potwierdza jeszcze sprawności uzwojeń silnika |
| Okap stuka, grzechocze lub wibruje | Zabrudzony, pęknięty albo źle osadzony wirnik, poluzowana obudowa, mocowanie filtra lub element kanału | Obejrzyj wirnik, jego mocowanie, obudowę dmuchawy, filtr i połączenie z przewodem wentylacyjnym | Hałas zmieniający się po poprawieniu mocowania zwykle ma przyczynę mechaniczną. Tarcia wirnika nie należy pozostawiać bez naprawy |
| Nie świeci lampka | Przepalone źródło światła, uszkodzona oprawka, przewód lub styk przełącznika | Po odłączeniu urządzenia sprawdź żarówkę, ślady nadpalenia, zaciski i ciągłość obwodu | Sprawna żarówka nie oznacza, że oprawka otrzymuje zasilanie. Nadtopione elementy trzeba wymienić, a nie doginać prowizorycznie |
| Nie działa ani silnik, ani światło | Brak zasilania, uszkodzony przewód, wtyczka, wspólne połączenie lub zespół sterowania | Sprawdź gniazdo innym odbiornikiem, następnie przewód i ciągłość obwodu przy odłączonej wtyczce | Sprawne gniazdo zawęża podejrzenie do okapu, ale nie wskazuje automatycznie konkretnej części do zakupu |
Słaby ciąg nie musi oznaczać awarii silnika
Przed demontażem dmuchawy ustal, czy okap pracuje jako wyciąg, czy pochłaniacz. W wyciągu filtr węglowy nie jest potrzebny, natomiast przewód musi odprowadzać powietrze na zewnątrz. Zgnieciona rura, redukcja o zbyt małym przekroju, zamknięta klapa albo brak nawiewu do szczelnej kuchni mogą ograniczać przepływ mimo prawidłowych obrotów silnika.
W pochłaniaczu zużyty filtr węglowy przestaje skutecznie neutralizować zapachy. Nie należy go myć ani nasączać domowymi preparatami. Dla filtra FWU 50 producent podaje orientacyjną wymianę średnio co 3–4 miesiące, przy czym okres ten zależy od intensywności gotowania. Filtr przeciwtłuszczowy z włókniny również wymienia się po zabrudzeniu; warstwa nasycona tłuszczem ogranicza przepływ i zwiększa zagrożenie pożarowe.
Jak sprawdzić przełącznik, przewody i silnik miernikiem
Przed pomiarami wyjmij wtyczkę z gniazda, upewnij się, że urządzenie nie może zostać przypadkowo podłączone, i oznacz położenie przewodów. Element mierzony najlepiej odłączyć przynajmniej z jednej strony, ponieważ równoległe połączenia mogą zafałszować wynik.
Kontrola zespołu przełączników
Ustaw multimetr na pomiar ciągłości lub rezystancji. Zidentyfikuj wejście przełącznika i wyjścia poszczególnych biegów na podstawie połączeń lub schematu właściwego dla urządzenia. Zmiana pozycji suwaka powinna powodować załączanie odpowiednich torów:
- bardzo mała rezystancja oznacza zamknięty styk;
- wskazanie przerwy oznacza styk otwarty;
- brak zmiany w kolejnych pozycjach może wskazywać na zużyty lub uszkodzony przełącznik.
Taki test nie wykrywa każdej usterki. Styk może przewodzić podczas pomiaru małym prądem, a pod obciążeniem nagrzewać się lub powodować spadek napięcia. Ślady nadpalenia, stopiona obudowa i luźne konektory są dodatkowym wskazaniem do wymiany uszkodzonych elementów.
Kontrola uzwojeń silnika
Po odłączeniu złączy zmierz rezystancję między odpowiednimi przewodami silnika. Wartości zależą od konstrukcji i odczepów biegów, dlatego nie istnieje jedna prawidłowa rezystancja dla wszystkich silników stosowanych w okapach.
- Przerwa na torze, który według schematu powinien tworzyć uzwojenie, wskazuje na uszkodzenie przewodu, zabezpieczenia termicznego lub uzwojenia.
- Bardzo niski wynik może budzić podejrzenie zwarcia, lecz zwykły multimetr nie potwierdzi zwarcia międzyzwojowego.
- Brak przejścia między uzwojeniem a metalową obudową pozwala wykluczyć jedynie wyraźne zwarcie. Pełna ocena izolacji wymaga właściwego miernika izolacji i procedury serwisowej.
Jeżeli dana wersja silnika współpracuje z kondensatorem pracy, należy zmierzyć jego pojemność po bezpiecznym odłączeniu i rozładowaniu, a wynik porównać z oznaczeniem na obudowie. Nie wolno dobierać kondensatora na podstawie wyglądu ani stosować przypadkowej pojemności.
Pomiary napięcia 230 V i próby silnika poza urządzeniem są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, zabezpieczenia stanowiska i właściwych przyrządów. Nie są przeznaczone dla osoby bez przygotowania. Pomiar napięcia na wyjściu przełącznika może odróżnić usterkę sterowania od awarii silnika, ale należy wykonywać go wyłącznie zgodnie ze schematem konkretnego wykonania.
Dostęp do filtrów, oświetlenia i dmuchawy

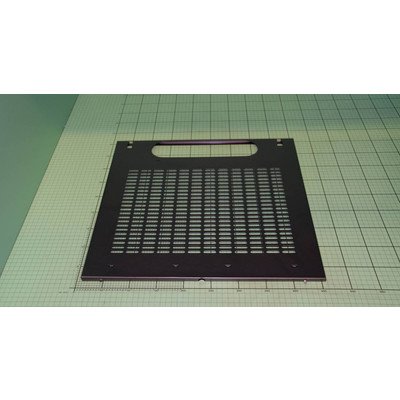

W tym modelu podstawowy dostęp rozpoczyna się od dolnej kratki z filtrem. Przed pracą odłącz okap, poczekaj na ostygnięcie oświetlenia i zabezpiecz płytę kuchenną przed spadającymi elementami.
- Podtrzymaj kratkę, zwolnij jej zatrzaski i opuszczaj ją kontrolowanym ruchem. Nie pozwól, aby zawisła na jednym uchwycie.
- Wyjmij wkład przeciwtłuszczowy i zapamiętaj położenie listew lub mocowań.
- W trybie pochłaniacza filtr węglowy znajduje się przy filtrze przeciwtłuszczowym. Nowy wkład zamontuj bez zaginania i z zachowaniem właściwego ułożenia.
- Po zdjęciu kratki uzyskuje się dostęp do źródła światła i części połączeń. Oryginalna instrukcja tej rodziny podaje żarówkę 40 W, ale przy doborze trzeba również sprawdzić trzonek, wymiary i maksymalną moc oznaczoną na oprawce.
- Przed odłączeniem przełącznika, przewodów silnika lub oprawki wykonaj zdjęcie połączeń. Nie opieraj montażu wyłącznie na kolorach przewodów.
- Przy wymianie dmuchawy sprawdź stan obu wirników lub elementów wirujących, ich mocowanie oraz brak kontaktu z obudową. Pękniętej albo odkształconej łopatki nie należy kleić.
- Po złożeniu zamontuj filtry i kratkę, a dopiero potem sprawdź oświetlenie, każdy bieg wentylatora, poziom drgań oraz przepływ przy wylocie.

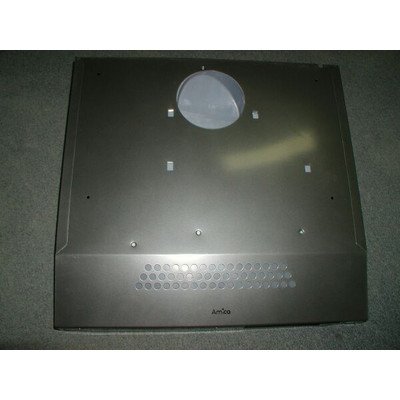

Zakres dalszego demontażu zależy od wymienianej części. Silnik, obudowa dmuchawy lub przewód zasilający mogą wymagać zdjęcia dodatkowej osłony, a czasem poluzowania okapu na ścianie. Przed odkręceniem mocowań upewnij się, że urządzenie jest podparte.
Jak dobrać część do Amica OSC5458I
Samo oznaczenie OSC5458I nie powinno być jedyną podstawą zakupu. Z tabliczki znamionowej odczytaj:
- pełny model urządzenia;
- kod wyrobu 1006786;
- pełny 14-cyfrowy numer fabryczny.
Przy filtrze węglowym można dodatkowo potwierdzić oznaczenie FWU 50 / 1006863. Dla pozostałych elementów porównaj numer katalogowy starej części, złącza, mocowania i parametry użytkowe. W przypadku wirnika ważne są średnica, profil łopatek, osadzenie na osi i kierunek pracy. Przy przełączniku liczą się liczba pozycji, układ styków i rozmieszczenie wyprowadzeń. Identyczna obudowa lub pasująca wtyczka nie gwarantują zgodności elektrycznej.
Jeżeli tabliczka wskazuje inny kod wyrobu, wróć do kategorii okapów Amica o szerokości 50 cm i wybierz stronę właściwego urządzenia. W razie wątpliwości przygotuj czytelne zdjęcie całej tabliczki oraz oznaczeń wymontowanej części.
FAQ – części i naprawa okapu Amica OSC5458I
Dlaczego okap działa, ale słabo usuwa parę?
Najpierw sprawdź filtr przeciwtłuszczowy, drożność kanału, ustawienie trybu pracy i dopływ powietrza do kuchni. Dopiero gdy przepływ nie jest ograniczony, oceniaj zabrudzenie wirnika i sprawność silnika. Wymiana dmuchawy bez kontroli instalacji może nie zmienić wydajności.
Czy filtr węglowy jest potrzebny po podłączeniu okapu do wentylacji?
W prawidłowo skonfigurowanym trybie wyciągu filtr węglowy nie jest potrzebny, ponieważ powietrze jest odprowadzane na zewnątrz. Stosuje się go w trybie pochłaniacza. Pozostawienie zużytego filtra w torze powietrza może niepotrzebnie ograniczać przepływ.
Jaki filtr węglowy pasuje do Amica OSC5458I 1006786?
Producent wskazuje filtr FWU 50 o numerze 1006863. Przed montażem potwierdź kod wyrobu 1006786 na tabliczce, ponieważ podobna nazwa modelu nie musi identyfikować innego wariantu okapu.
Czy buczenie oznacza uszkodzony silnik?
Nie zawsze. Buczenie może powodować zablokowany lub ocierający wirnik, zużyte łożyskowanie, uszkodzone uzwojenie albo niesprawny obwód pomocniczy, jeśli występuje. Nie pozostawiaj buczącego silnika pod napięciem, ponieważ może szybko się przegrzać.
Czy można sprawdzić silnik zwykłym multimetrem?
Można wykryć przerwę uzwojenia lub wyraźne zwarcie do obudowy, ale zwykły pomiar rezystancji nie potwierdza pełnej sprawności silnika. Nie wykrywa pewnie zwarć międzyzwojowych, problemów pojawiających się po rozgrzaniu ani niewłaściwej pracy pod obciążeniem.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model OSC5458I, kod wyrobu 1006786 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo warto podać numer starej części oraz przesłać zdjęcia jej złączy i mocowań.
