1160733 - OSC 523 W (OSC 523 W) Amica
Części do okapu Amica OSC 523 W o kodzie wyrobu 1160733 obejmują elementy filtracji, dmuchawy, oświetlenia, wylotu powietrza i obudowy. Słaby ciąg nie zawsze oznacza uszkodzenie silnika — przyczyną może być niedrożny filtr lub instalacja wyciągowa. Przed zakupem porównaj model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jakie części współpracują w okapie Amica OSC 523 W?
Amica OSC 523 W, kod wyrobu 1160733, jest okapem mogącym pracować jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy stopnie prędkości, sterowanie przyciskami oraz oświetlenie żarówkowe o mocy 28 W. Sposób pracy urządzenia ma bezpośredni wpływ na diagnostykę i dobór filtrów.
W trybie wyciągu powietrze jest odprowadzane przewodem wentylacyjnym. Filtr węglowy nie jest wtedy potrzebny, natomiast drożność rury, wylotu i klapy zwrotnej wpływa na rzeczywistą wydajność. W trybie pochłaniacza powietrze wraca do kuchni, dlatego oprócz filtra przeciwtłuszczowego stosuje się filtr z węglem aktywnym.
Dla tego modelu producent wskazuje:
- jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 440 × 250 mm,
- jeden filtr węglowy typu FWU 50 do pracy w obiegu zamkniętym,
- wylot powietrza o średnicy 120 mm,
- jedną dmuchawę z silnikiem,
- mechaniczne sterowanie przyciskowe,
- oświetlenie żarówkowe 28 W.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny przewód, zablokowana klapa, problem z dopływem powietrza, wolna dmuchawa | Ustal tryb pracy, oczyść filtr przeciwtłuszczowy i skontroluj drogę przepływu powietrza | Poprawa po czyszczeniu wskazuje na ograniczenie przepływu, a nie na uszkodzenie silnika |
| Powietrze przepływa, ale zapach pozostaje | Nasycony, niewłaściwy lub nieprawidłowo zamontowany filtr węglowy | Sprawdź, czy okap pracuje jako pochłaniacz i czy zamontowano FWU 50 | Silny nawiew przy słabym pochłanianiu zapachu nie jest sam w sobie dowodem awarii dmuchawy |
| Silnik buczy, lecz turbina nie rusza | Zablokowana turbina, zatarcie osi, uszkodzony kondensator silnika albo uzwojenie | Po odłączeniu zasilania sprawdź swobodę obrotu turbiny i stan kondensatora | Swobodny obrót nie potwierdza sprawności elektrycznej; pomiar pojemności i uzwojeń nadal może być potrzebny |
| Działa tylko jeden bieg | Uszkodzony przycisk, połączenie, odczep uzwojenia albo silnik stawiający zbyt duży opór | Sprawdź mechanikę przycisków i ciągłość odpowiednich torów po odłączeniu urządzenia | Działanie najwyższego biegu nie rozstrzyga, czy uszkodzony jest przełącznik, czy napęd |
| Wentylator działa, ale nie świeci lampa | Zużyta żarówka, uszkodzona oprawka, przewód lub styk włącznika światła | Wykręć ostudzoną żarówkę i sprawdź ją poza układem lub omomierzem | Sprawna żarówka kieruje diagnostykę na oprawkę, okablowanie i włącznik |
| Nie działa wentylator ani światło | Brak zasilania, uszkodzony przewód, zacisk zasilający lub główny tor sterowania | Sprawdź gniazdo innym odbiornikiem, wtyczkę i dostępny odcinek przewodu | Sprawne gniazdo nie potwierdza ciągłości przewodu ani połączeń wewnątrz okapu |
| Pojawiło się grzechotanie lub ocieranie | Luźny filtr, klapa zwrotna, poluzowane mocowanie albo turbina dotykająca osłony | Ustal, czy dźwięk powstaje przy konkretnym biegu i sprawdź mocowanie dostępnych elementów | Hałas zależny od obrotów zwykle wymaga kontroli dmuchawy; grzechotanie przy podmuchach może pochodzić z klapy lub kanału |
Okap słabo ciągnie — od filtrów czy od silnika?
Najpierw trzeba ustalić, czy OSC 523 W pracuje jako wyciąg, czy pochłaniacz. W przeciwnym razie łatwo błędnie przypisać problem dmuchawie.
Gdy okap działa jako pochłaniacz
Sprawdź aluminiowy filtr przeciwtłuszczowy oraz filtr węglowy FWU 50. Metalowa siatka oblepiona tłuszczem ogranicza przepływ powietrza. Filtr węglowy po nasyceniu może nadal przepuszczać powietrze, ale słabo usuwać zapachy; nie ocenia się go wyłącznie po wyglądzie.
Filtr aluminiowy należy wyjąć za uchwyt lub zatrzask, nie wyginając ramki. Można go umyć łagodnym detergentem, dokładnie wypłukać i zamontować dopiero po wyschnięciu. Zmiana koloru aluminium po myciu nie musi oznaczać utraty jego właściwości. Jednorazowego filtra węglowego nie należy płukać ani przedmuchiwać, jeśli jego producent nie przewidział regeneracji.
Gdy okap działa jako wyciąg
Po oczyszczeniu filtra sprawdź, czy przewód 120 mm nie jest zgnieciony, odłączony lub zwężony przez nieodpowiednią redukcję. Ograniczeniem mogą być również liczne ostre kolana, niedrożna kratka, nieruchoma klapa zwrotna albo brak dopływu powietrza do szczelnej kuchni.
Jeżeli po uchyleniu okna ciąg wyraźnie się poprawia, wynik wskazuje na niedostateczny nawiew do pomieszczenia. Nie potwierdza uszkodzenia okapu. Jeśli natomiast silnik zmienia biegi, lecz na każdym z nich pracuje wyraźnie wolniej niż wcześniej, trzeba skontrolować turbinę, kondensator i sam silnik.

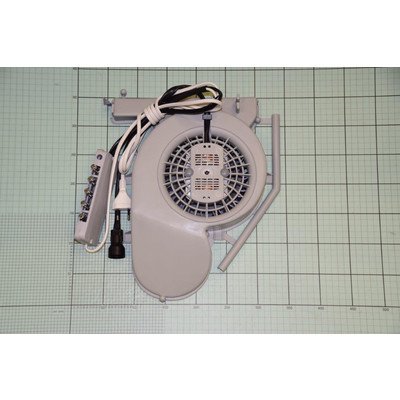

Jak sprawdzić dmuchawę, kondensator i sterowanie?
Przed zdjęciem filtra i osłon odłącz wtyczkę okapu. Zabezpiecz płytę kuchenną przed spadającymi elementami. Po wyjęciu filtra aluminiowego uzyskuje się dostęp do wnętrza, ale zakres dalszego demontażu zależy od wykonania dmuchawy i sposobu zamocowania okapu.
- Oględziny turbiny: sprawdź, czy łopatki nie są oblepione tłuszczem, pęknięte lub przesunięte względem osłony. Turbina powinna obracać się bez ocierania. Nie uruchamiaj jej ręką przy podłączonym zasilaniu.
- Kontrola przewodów: szukaj luźnych konektorów, nadtopionych izolacji i śladów przegrzania przy silniku oraz zespole przycisków. Przed odłączeniem złączy wykonaj zdjęcie ich położenia.
- Pomiar kondensatora: jeżeli dany silnik wykorzystuje kondensator pracy, należy go odłączyć, bezpiecznie rozładować i zmierzyć pojemność. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na jego obudowie — nie istnieje jedna pojemność właściwa dla wszystkich dmuchaw okapów.
- Pomiar uzwojeń: omomierzem można wykryć przerwę w uzwojeniu lub zwarcie do metalowej obudowy. Sama obecność ciągłości nie potwierdza jednak, że silnik osiąga prawidłowe obroty pod obciążeniem ani że nie ma zwarć międzyzwojowych.
- Kontrola przycisków: po odłączeniu przewodów można zbadać ciągłość styków w poszczególnych pozycjach. Niesprawny bieg może wynikać z przełącznika, połączenia albo odpowiedniego obwodu silnika.
Pomiar napięcia na pracującym okapie pozwala ustalić, czy zespół sterowania zasila silnik, ale odbywa się przy napięciu sieciowym. Taką diagnostykę może wykonywać wyłącznie osoba posiadająca odpowiednie kwalifikacje, doświadczenie, bezpieczne stanowisko i przyrządy o właściwej kategorii pomiarowej. Nie jest to czynność dla użytkownika bez przygotowania.
Nie wymieniaj dmuchawy tylko dlatego, że okap słabo ciągnie. W praktyce podobny objaw mogą dawać filtry, kanał wentylacyjny, kondensator, przełącznik lub mechaniczne ocieranie turbiny. Również wymiana kondensatora bez pomiaru nie przesądza, że pozostała już tylko awaria silnika — nowa część może mieć niewłaściwe parametry, a przyczyna może znajdować się w sterowaniu lub uzwojeniu.
Brak oświetlenia — co sprawdzić przed zakupem oprawki?
W OSC 523 W zastosowano oświetlenie żarówkowe 28 W. Najpierw odłącz okap i poczekaj, aż źródło światła ostygnie. Sprawdź oznaczenia na starej żarówce, jej gwint lub trzonek, wymiary oraz dopuszczalną moc oprawki. Nie montuj źródła o większej mocy tylko dlatego, że pasuje mechanicznie — może przegrzewać klosz, przewody i oprawkę.
Przepaloną żarówkę można potwierdzić pomiarem ciągłości włókna. Brak przejścia wskazuje na przerwę, ale prawidłowy wynik oznacza, że trzeba zbadać także styki oprawki i włącznik. Jeżeli oprawka jest okopcona, stopiona lub ma luźne styki, sama wymiana żarówki nie usuwa przyczyny.

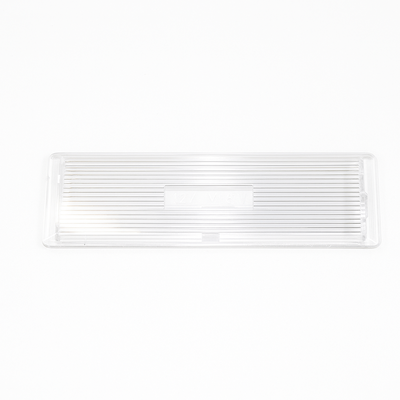

Klosz dobiera się po wymiarach, kształcie zatrzasków i sposobie osadzenia. Pękniętej osłony nie należy kleić w miejscu narażonym na temperaturę, jeżeli klej nie jest do tego przeznaczony.
Dostęp do filtrów i elementów wewnętrznych
Do podstawowej konserwacji nie trzeba zdejmować całego okapu. Po odłączeniu zasilania podtrzymaj filtr aluminiowy, zwolnij jego uchwyt i opuść ramkę. Za filtrem znajdują się elementy przepływu powietrza, a w konfiguracji pochłaniacza również filtr węglowy.
Przy wymianie dmuchawy, przełącznika albo przewodów może być konieczne zdjęcie dodatkowej osłony lub opuszczenie urządzenia spod szafki. Przed odkręceniem mocowań:
- usuń filtr i luźne wyposażenie,
- zabezpiecz płytę kuchenną,
- zapewnij podparcie okapu,
- oznacz złącza i wykonaj zdjęcia przewodów,
- nie ciągnij za przewody podczas zdejmowania konektorów,
- oczyść powierzchnie przylegania przed ponownym montażem.
Po naprawie sprawdź, czy filtr jest stabilnie zamocowany, przewody nie znajdują się przy turbinie, a wirnik obraca się bez kontaktu z obudową. Dopiero wtedy można przywrócić zasilanie i kolejno przetestować lampę oraz wszystkie trzy biegi.
Jak dobrać część do Amica OSC 523 W?
Podstawą doboru są model OSC 523 W, kod wyrobu 1160733 oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej. Sam napis OSC 523 W może nie wystarczyć, jeśli w okresie produkcji zmieniono dostawcę lub wykonanie podzespołu.
Przy porównywaniu części zwróć uwagę na:
- filtr przeciwtłuszczowy: wymiary 440 × 250 mm, położenie uchwytu, grubość ramki i zatrzaski,
- filtr węglowy: oznaczenie FWU 50 i liczbę wymaganych sztuk,
- dmuchawę: numer z etykiety silnika, mocowania, kształt turbiny, liczbę i układ przewodów,
- kondensator: pojemność w µF, tolerancję, napięcie znamionowe, rodzaj wyprowadzeń i wymiary,
- oświetlenie: moc 28 W oraz właściwy trzonek, wymiary i odporność temperaturową,
- części obudowy: biały wariant kolorystyczny, prawą lub lewą stronę montażu, rozstaw zaczepów i wymiary,

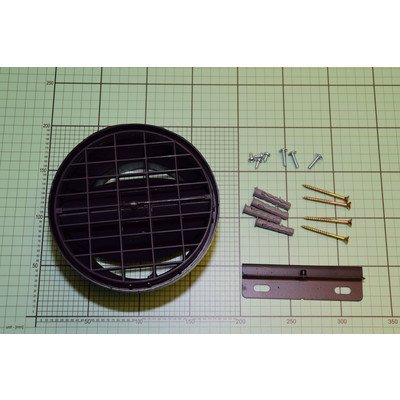

- kołnierz wylotu: średnicę 120 mm oraz sposób przykręcenia lub zatrzaśnięcia.
Podobna obudowa, identyczny kolor lub pasujące złącze nie gwarantują zgodności. Przed zamówieniem odczytaj pełne dane z tabliczki i oznaczenie starej części. Jeśli nadruk jest nieczytelny, przygotuj zdjęcie tabliczki, całego podzespołu, złącza oraz punktów mocowania.
FAQ — części i naprawa okapu Amica OSC 523 W
Jaki filtr węglowy pasuje do Amica OSC 523 W 1160733?
Producent wskazuje jeden filtr węglowy typu FWU 50. Jest potrzebny podczas pracy w trybie pochłaniacza. W trybie wyciągu powietrze jest odprowadzane na zewnątrz i filtr węglowy powinien zostać pominięty zgodnie z konfiguracją urządzenia.
Czy słaby ciąg oznacza uszkodzoną dmuchawę?
Nie. Najpierw należy sprawdzić zabrudzenie filtra aluminiowego, nasycenie filtra węglowego, drożność przewodu 120 mm, klapę zwrotną i dopływ powietrza do kuchni. Dmuchawę podejrzewa się szczególnie wtedy, gdy obraca się wolno na wszystkich biegach, ociera, przegrzewa się albo nie startuje mimo prawidłowego zasilania.
Dlaczego silnik buczy, ale wentylator się nie obraca?
Możliwa jest blokada lub zatarcie turbiny, utrata pojemności kondensatora, uszkodzenie uzwojenia albo niewłaściwe zasilanie silnika. Nie należy pozostawiać buczącego napędu pod napięciem, ponieważ brak obrotów może prowadzić do szybkiego przegrzania uzwojeń.
Czy filtr aluminiowy 440 × 250 mm trzeba wymieniać?
Jeśli ramka, siatka i zatrzaski są całe, filtr metalowy zwykle można umyć i ponownie zamontować po całkowitym wyschnięciu. Wymiana ma sens, gdy siatka jest rozerwana, zdeformowana, nie daje się oczyścić albo filtr nie pozostaje stabilnie w uchwycie.
Jakie dane są potrzebne do doboru części Amica?
Należy podać model OSC 523 W, kod wyrobu 1160733 oraz pełny, 14-cyfrowy numer fabryczny. Przy częściach elektrycznych i mechanicznych warto dodatkowo przepisać oznaczenie z wymontowanego elementu oraz porównać złącza i mocowania.
