1002173 - Okap uniwersalny OSE 6954 W Biały
Części do okapu Amica OSE 6954 W o kodzie wyrobu 1002173 obejmują między innymi filtr, silnik z wirnikiem, przełącznik, elementy oświetlenia i kanału powietrznego. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia. Zgodność części potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać, która część okapu OSE 6954 W wymaga naprawy
W okapie Amica OSE 6954 W występują części odpowiedzialne za trzy odrębne obszary: przepływ powietrza, sterowanie oraz oświetlenie. Słabe usuwanie oparów nie przesądza o awarii silnika, a brak pracy wentylatora nie oznacza automatycznie, że trzeba go wymienić. Najpierw warto porównać objaw z pracą pozostałych funkcji urządzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Następny krok |
| Okap pracuje, ale słabo usuwa opary | Zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy w trybie pochłaniacza, niedrożny lub zwężony kanał, zablokowana klapa zwrotna, zabrudzony wirnik | Oceń stan filtrów, drożność wylotu i swobodę ruchu klapy. Sprawdź, czy kanał nie jest zgnieciony oraz czy problem pojawił się po zmianie instalacji | Oczyść albo wymień właściwy filtr. Silnik podejrzewaj dopiero po wykluczeniu oporów przepływu i problemów instalacyjnych |
| Wentylator nie działa, lecz światło działa | Uszkodzony przełącznik, połączenie przewodów, silnik lub jego obwód | Po odłączeniu zasilania sprawdź styki przełącznika i złącza. Oceń, czy wirnik obraca się ręcznie bez tarcia | Brak ciągłości wybranego toru przełącznika wskazuje na problem sterowania. Zablokowany wirnik wymaga usunięcia przeszkody lub oceny zespołu silnika |
| Działa tylko jeden bieg albo niektóre pozycje suwaka | Zużyte styki przełącznika, poluzowane konektory, przerwa w jednym z torów silnika | Sprawdź przełącznik osobno w każdej pozycji oraz stan końcówek przewodów | Nie zmieniaj układu przewodów według koloru. Właściwe przypisanie zacisków zależy od konkretnego silnika i przełącznika |
| Okap buczy, drży lub ociera | Zabrudzony, pęknięty albo przesunięty wirnik, zużyty silnik, luźna obudowa, klapa zwrotna lub duży opór kanału | Przy wyłączonym zasilaniu obróć wirnik i poszukaj śladów ocierania. Porównaj hałas z drożnym wylotem i sprawdź mocowania | Jeżeli wirnik jest cały i obraca się swobodnie, trzeba sprawdzić instalację wylotową oraz pracę silnika pod obciążeniem |
| Nie działa oświetlenie, ale wentylator pracuje | Uszkodzone źródło światła, oprawka, styki lub sekcja przełącznika | Po ostygnięciu lampy sprawdź jej oznaczenie, oprawkę i stan przewodów. Można zastosować sprawne źródło światła o potwierdzonych parametrach | Nie zwiększaj mocy lampy i nie dobieraj jej wyłącznie według gwintu; znaczenie mają również napięcie, wymiary i dopuszczalna moc |
| Nie działa żadna funkcja | Brak zasilania, uszkodzony przewód, zacisk przyłączeniowy, przełącznik główny lub połączenie wewnętrzne | Sprawdź gniazdo innym odbiornikiem i obejrzyj przewód bez rozbierania urządzenia. Dalsza diagnostyka wymaga kontroli obwodu zasilania | Nie kupuj jednocześnie silnika i przełącznika. Najpierw trzeba ustalić, do którego miejsca dochodzi zasilanie |
Słaby ciąg nie zawsze oznacza uszkodzony silnik
W wersji pracującej jako wyciąg powietrze jest kierowane do przewodu wentylacyjnego. Spadek skuteczności może wtedy powodować niedrożna kratka, zbyt mały przekrój redukcji, długa lub załamana rura oraz klapa zwrotna, która nie otwiera się całkowicie. Jeżeli hałas i drgania wyraźnie zmieniają się po podłączeniu kanału, źródła problemu należy szukać również poza okapem.
W wersji pracującej jako pochłaniacz powietrze wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i węglowy. Filtr węglowy po nasyceniu przestaje skutecznie ograniczać zapachy i zwiększa opór przepływu. Nie należy jednak montować go automatycznie w każdym okapie — potrzebny jest w obiegu zamkniętym, zgodnie z konfiguracją urządzenia.
Metalowy filtr przeciwtłuszczowy można czyścić, jeżeli nie jest odkształcony, skorodowany ani rozerwany. Przed ponownym montażem powinien całkowicie wyschnąć. Filtr węglowy należy wymieniać zgodnie z jego typem i instrukcją eksploatacji; zwykłego filtra jednorazowego nie należy myć ani regenerować domowymi sposobami.
Jak sprawdzić przełącznik i silnik
Przed pomiarem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Zrób zdjęcie rozmieszczenia przewodów, a następnie odłącz badany element od instalacji. Pomiar ciągłości wykonany bez odpięcia przewodów może prowadzić przez inne obwody i dać mylący wynik.

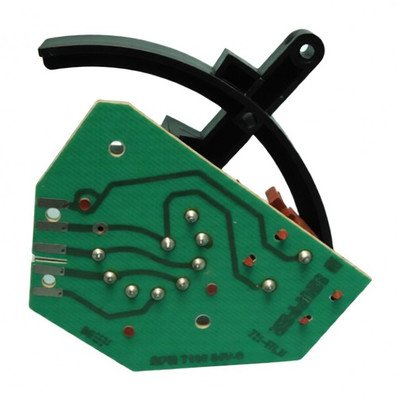

Kontrola przełącznika
Miernik ustaw na test ciągłości lub niski zakres rezystancji. Dla każdej pozycji suwaka sprawdź, czy zwierany jest właściwy tor pomiędzy zaciskiem wspólnym a wyjściem danej funkcji. Brak przejścia na jednej pozycji, przy prawidłowym działaniu pozostałych, może wskazywać na zużyty styk. Sam prawidłowy wynik bez obciążenia nie wyklucza jednak nadpalenia styku, który traci połączenie podczas pracy silnika.
Nie mostkuj trwale zacisków i nie kopiuj połączeń z innego okapu. Silniki mogą mieć różną liczbę uzwojeń, wyprowadzeń i biegów, mimo podobnej obudowy lub złącza.

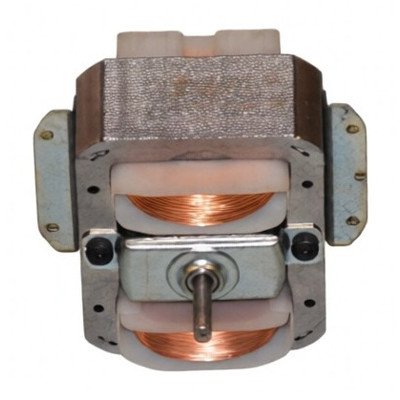

Kontrola zespołu wentylatora
Po zdjęciu filtrów i uzyskaniu bezpiecznego dostępu sprawdź, czy wirnik nie jest oblepiony tłuszczem, pęknięty albo przesunięty na osi. Powinien obracać się bez zahaczania o kanał i obudowę. Wyczuwalny opór może wynikać z ciała obcego, deformacji wirnika lub zużycia mechanicznego silnika.
Ciągłość uzwojeń można badać dopiero po oznaczeniu i odłączeniu przewodów silnika. Przerwa pomiędzy zaciskami należącymi do danego uzwojenia świadczy o uszkodzeniu obwodu, lecz skończona rezystancja nie potwierdza pełnej sprawności silnika. Nie ujawnia zwarć międzyzwojowych występujących po rozgrzaniu ani problemów z izolacją. Dla tego modelu nie należy przyjmować uniwersalnej wartości rezystancji ani pinoutu znalezionego dla innego okapu.
Pomiar napięcia podczas pracy, kontrola izolacji i diagnostyka otwartego urządzenia pod napięciem są przeznaczone dla wykwalifikowanego serwisanta. Czynności te wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczeń.
Dostęp do części i wymiana
Dostęp serwisowy w tej konstrukcji rozpoczyna się od spodu okapu. Najpierw należy odłączyć zasilanie, zdjąć filtr przeciwtłuszczowy, a następnie ustalić położenie osłony przełączników, oprawki i zespołu wentylatora. Kolejność demontażu dalszych osłon zależy od wymienianego elementu.
- Filtr: zwolnij jego uchwyt bez wyginania ramki. Nowy element musi mieć właściwe wymiary, kształt i sposób mocowania.
- Przełącznik: przed wypięciem konektorów sfotografuj ich położenie. Przewody przenoś pojedynczo na odpowiadające zaciski nowej części.
- Silnik i wirnik: oznacz złącza, sprawdź przebieg przewodów i podeprzyj zespół podczas odkręcania mocowań. Po montażu wirnik nie może dotykać obudowy na żadnym odcinku obrotu.
- Oświetlenie: poczekaj na ostygnięcie lampy i klosza. Zastosuj źródło światła zgodne z oznaczeniem starej części oraz katalogiem urządzenia.
- Klapa zwrotna i kołnierz: klapa musi otwierać się w kierunku wyrzutu powietrza i swobodnie wracać. Ściśnięcie jej przez kanał lub uszczelnienie może powodować stukanie i ograniczenie przepływu.
Po złożeniu urządzenia sprawdź kolejno oświetlenie, każdy bieg wentylatora, brak ocierania oraz stabilność obudowy. Próba powinna odbywać się bez gotowania, aby ewentualnie błędnie zamontowany filtr lub wirnik można było szybko skontrolować.
Jak dobrać część do Amica OSE 6954 W
Podstawowe dane tej kategorii to model OSE 6954 W oraz kod wyrobu 1002173. Przy ostatecznym potwierdzaniu zgodności potrzebny jest również 14-cyfrowy numer fabryczny z tabliczki znamionowej. W urządzeniach Amica sam skrócony model nie musi rozstrzygać wersji wykonania.
Nie dobieraj części tylko po zdjęciu. Podobny silnik może mieć inne wyprowadzenia i liczbę biegów, przełącznik — inny układ styków, a element obudowy — odmienny kolor, otwory lub zaczepy. Dotyczy to również innych wersji OSE 6954, takich jak wariant inox lub brązowy: wspólna nazwa rodziny nie potwierdza zgodności wszystkich części.
Przed zakupem porównaj numer katalogowy starego elementu, sposób mocowania, złącza i parametry elektryczne. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie części, jej złączy oraz tabliczki znamionowej okapu. Inne modele okapów o szerokości 60 cm można znaleźć w kategorii okapów Amica 60 cm, ale podobny rozmiar urządzenia nie oznacza zgodności podzespołów.
FAQ – części do okapu Amica OSE 6954 W
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność kanału, redukcję i klapę zwrotną. Silnik jest bardziej prawdopodobną przyczyną, gdy wirnik obraca się z oporem, nie osiąga wybranych biegów albo nie startuje mimo prawidłowego sterowania.
Dlaczego okap działa tylko na jednym biegu?
Przyczyną może być zużyty przełącznik, luźne złącze albo przerwa w jednym z torów silnika. Rozróżnienie wymaga sprawdzenia ciągłości przełącznika w każdej pozycji i identyfikacji przewodów według schematu właściwego dla części.
Czy filtr węglowy jest potrzebny przy podłączeniu do komina?
Zwykle filtr węglowy stosuje się przy pracy w obiegu zamkniętym, gdy oczyszczone powietrze wraca do pomieszczenia. W konfiguracji wyciągowej podstawowym filtrem pozostaje filtr przeciwtłuszczowy, o ile dokumentacja konkretnej instalacji nie stanowi inaczej.
Czy można dobrać silnik wyłącznie po wymiarach i wtyczce?
Nie. Trzeba potwierdzić także numer części, liczbę biegów, układ wyprowadzeń, parametry elektryczne i mocowania. Identyczne złącze nie gwarantuje takiego samego przypisania zacisków.
Jakie dane są potrzebne do doboru części?
Przygotuj model OSE 6954 W, kod wyrobu 1002173 oraz pełny 14-cyfrowy numer fabryczny. W przypadku części mechanicznej lub nieczytelnego oznaczenia warto dołączyć zdjęcie elementu i jego mocowań.
