Części do okapu Amica OSC6461I o kodzie wyrobu 1006682 obejmują elementy układu nadmuchu, sterowania, oświetlenia, filtracji i mocowania. Przed zakupem ustal, czy przyczyną jest zużyta część, zabrudzenie lub niedrożny przepływ powietrza. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Okap Amica OSC6461I 1006682 — co warto ustalić przed naprawą
OSC6461I to uniwersalny okap Amica o szerokości 60 cm, wyposażony w przyciskowe sterowanie, trzy stopnie pracy wentylatora, jeden silnik i tradycyjne źródło światła. Obudowa ma wylot powietrza o średnicy 12 cm. W trybie pochłaniacza urządzenie wymaga filtrów węglowych; dla kodu wyrobu 1006682 producent wskazuje komplet FWU 60/2.
Te dane pomagają rozpoznać urządzenie, ale nie wystarczają do zamówienia dowolnej części. Podobne okapy z rodziny OSC mogą mieć inaczej wykonane wirniki, przełączniki, mocowania, oprawki lub przewody. Podstawą doboru są pełne dane z tabliczki znamionowej oraz potwierdzenie numeru katalogowego części.
Objaw nie wskazuje od razu uszkodzonej części
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr, zużyty filtr węglowy, zablokowany wirnik, niedrożny lub źle poprowadzony kanał, brak dopływu powietrza do kuchni | stan filtrów, drożność wlotu i wylotu, swobodę obrotu wirnika oraz działanie po zapewnieniu nawiewu | poprawa po zdjęciu zabrudzonego filtra lub rozszczelnieniu okna przemawia za oporem przepływu, a nie za uszkodzeniem silnika |
| Wentylator buczy, lecz nie rusza | zablokowany wirnik, ocieranie o obudowę, zużyte łożyskowanie, niesprawny kondensator pracy lub uzwojenie silnika | po odłączeniu zasilania obrócić wirnik ręką i obejrzeć jego łopatki; serwisant może zmierzyć kondensator i uzwojenia | ciężki lub nierówny obrót wskazuje problem mechaniczny; swobodny obrót nie wyklucza usterki elektrycznej |
| Działa tylko jeden bieg | uszkodzony przełącznik, nadpalone styki, przerwany przewód albo uszkodzenie odpowiedniego odczepu uzwojenia | porównać reakcję na wszystkie pozycje przycisków, obejrzeć złącza i przełącznik | brak jednego biegu nie uzasadnia automatycznie wymiany całego silnika |
| Nie działa wentylator, ale światło działa | przełącznik silnika, przewody, kondensator, silnik lub blokada wirnika | zacząć od oględzin mechanicznych i kontroli połączeń obwodu wentylatora | działające światło potwierdza zasilanie urządzenia, lecz nie potwierdza sprawności obwodu silnika |
| Nie działa ani wentylator, ani oświetlenie | brak zasilania, uszkodzony przewód, zacisk, wspólny wyłącznik lub element zabezpieczający | sprawdzić gniazdo innym odbiornikiem, wtyczkę, przewód i widoczne połączenia | przed zakupem płytki lub przełącznika trzeba potwierdzić, dokąd rzeczywiście dociera zasilanie |
| Pojawiły się stuki lub drgania | zabrudzone albo uszkodzone łopatki, poluzowane mocowanie, przewód dotykający wirnika, odkształcona obudowa lub rezonans kanału | obejrzeć wirnik, jego osadzenie, obudowę i rurę odprowadzającą | hałas zmieniający się po odłączeniu kanału częściej wiąże się z instalacją lub przepływem niż z samym sterowaniem |
| Nie świeci lampa | zużyte źródło światła, zabrudzona lub nadpalona oprawka, wyłącznik albo przewód | po odłączeniu zasilania sprawdzić żarówkę, gniazdo i styki | nowa żarówka, która nie świeci, nie jest dowodem uszkodzenia całej płytki sterowania |
Słaby ciąg: filtr, instalacja czy dmuchawa?
Najpierw ustal sposób pracy okapu. W obiegu zamkniętym powietrze wraca do kuchni i przechodzi przez filtr węglowy. Jego zużycie objawia się przede wszystkim słabszym usuwaniem zapachów. Filtra z węglem aktywnym nie należy traktować jak filtra metalowego — standardowy wkład wymienia się, zamiast myć. Dla OSC6461I 1006682 potwierdzonym wariantem jest FWU 60/2; producent podaje orientacyjną wymianę co 3–4 miesiące, ale rzeczywisty okres zależy od intensywności gotowania.
W instalacji odprowadzającej powietrze na zewnątrz znaczenie ma drożność kanału, jego średnica, liczba załamań oraz dopływ świeżego powietrza do pomieszczenia. Jeżeli okap głośno szumi, a strumień jest słaby, sprawdź, czy kanał nie został zgnieciony, zwężony albo zablokowany. Krótka próba przy otwartym oknie może wykazać niedostateczny nawiew. Nie rozstrzyga jednak stanu silnika — pokazuje jedynie, czy szczelność pomieszczenia wpływa na wydajność.
Filtr przeciwtłuszczowy trzeba oceniać nie tylko pod kątem zabrudzenia, lecz także wykonania. Wkład jednorazowy wymienia się, natomiast filtr metalowy można myć zgodnie z jego instrukcją. Nie montuj przypadkowego wkładu przyciętego tak, że powietrze omija powierzchnię filtrującą lub materiał może zostać wciągnięty przez dmuchawę.
Kontrola wirnika, silnika i kondensatora

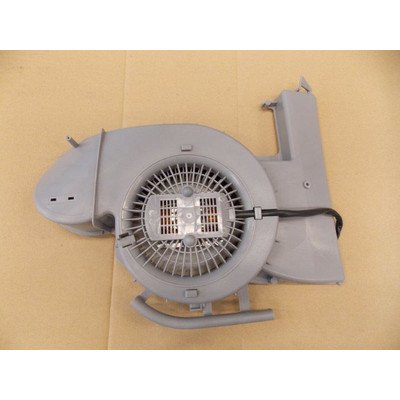

Po odłączeniu wtyczki i zdjęciu filtrów sprawdź, czy w komorze wentylatora nie ma nagromadzonego tłuszczu, ciała obcego, luźnego przewodu albo pękniętej łopatki. Wirnik powinien obracać się bez ocierania o obudowę. Wyraźny luz, cykliczne zahaczanie lub brak swobodnego obrotu wskazują na problem mechaniczny, który należy usunąć przed ponownym uruchomieniem.
Jeżeli wirnik obraca się swobodnie, lecz silnik tylko buczy, technik może skontrolować kondensator pracy. Kondensator należy odłączyć od obwodu, bezpiecznie rozładować i zmierzyć pojemność odpowiednim miernikiem. Wynik porównuje się z wartością oraz tolerancją nadrukowaną na obudowie konkretnego elementu. Nie istnieje jedna pojemność właściwa dla wszystkich okapów. Poprawny pomiar pojemności również nie sprawdza kondensatora w każdych warunkach obciążenia.
Ciągłość uzwojeń silnika bada się po odłączeniu jego złączy. Przerwa może potwierdzić uszkodzenie obwodu uzwojenia lub zabezpieczenia termicznego, ale sama wartość rezystancji bez schematu nie pozwala ocenić wszystkich biegów. Nie należy przykładać napięcia do przypadkowych przewodów ani dobierać pinów na podstawie ich koloru.
Pomiary w pracującym okapie i na odsłoniętych obwodach 230 V są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, właściwych przyrządów i procedury pomiarowej. Sprawdzenie obecności napięcia na wejściu podzespołu może rozdzielić usterkę zasilania od usterki samej części, ale nie powinno być wykonywane przez osobę bez przygotowania.
Jak uzyskać dostęp do części
Podstawowy dostęp prowadzi od spodu okapu. Po odłączeniu urządzenia od zasilania należy zabezpieczyć płytę kuchenną, wyjąć filtry i dopiero wtedy ocenić rozmieszczenie elementów. Przez dolny otwór można zwykle dostać się do oświetlenia, okablowania, panelu przycisków i zespołu dmuchawy. Zakres dalszego demontażu zależy od wymienianej części.
Przed rozłączeniem przewodów zrób czytelne zdjęcia i oznacz złącza. Nie ciągnij za żyły przewodów — chwytaj za konektor. Tłuszcz zalegający w komorze usuń przed montażem nowego podzespołu, ponieważ może utrudniać chłodzenie, sklejać przyciski i powodować ślizganie narzędzi.
Jeżeli naprawa wymaga zdjęcia całego okapu ze ściany lub szafki, urządzenie musi być podparte przed odkręceniem mocowań. Nie opieraj jego ciężaru na przewodzie zasilającym ani rurze wentylacyjnej.
Wymiana bez powodowania kolejnej usterki
Przed założeniem nowego elementu porównaj:
- numer części i potwierdzoną zgodność katalogową;
- rozmieszczenie mocowań oraz wymiary montażowe;
- kształt, średnicę i kierunek pracy wirnika;
- liczbę złączy oraz ich funkcje;
- parametry elektryczne nadrukowane na silniku, kondensatorze lub oprawce;
- stronę montażu w przypadku uchwytów, zaczepów i mocowań szyby.
Po wymianie wirnika sprawdź ręką, czy nie ociera o obudowę. Po montażu przełącznika zweryfikuj wszystkie pozycje bez wciskania przycisków na siłę. Przewody ułóż z dala od ruchomych części i gorącego źródła światła. Filtry powinny być osadzone stabilnie, bez szczelin i bez możliwości wpadnięcia do komory wentylatora.
Pierwsza próba powinna obejmować oświetlenie, każdy bieg wentylatora oraz kontrolę nietypowych dźwięków i zapachu przegrzewanej izolacji. Jeżeli wirnik zaczyna ocierać, silnik nie startuje lub połączenie nadmiernie się nagrzewa, natychmiast odłącz zasilanie i ponownie sprawdź montaż.
Jak dobrać części do OSC6461I
W urządzeniach Amica potrzebne są trzy dane: model OSC6461I, kod wyrobu 1006682 oraz 14-cyfrowy numer fabryczny. Numer fabryczny rozróżnia wykonania produkcyjne i może mieć znaczenie, gdy w okresie produkcji zmieniono dostawcę albo konstrukcję podzespołu.
Nie dobieraj silnika, przełącznika, wirnika ani oprawki tylko po zdjęciu. Identyczna obudowa lub pasująca wtyczka nie potwierdza parametrów elektrycznych i mechanicznych. Przy filtrach porównaj typ, liczbę sztuk, wymiary oraz sposób mocowania. Przy elementach zewnętrznych sprawdź także stronę prawą lub lewą i kolor wykończenia.
Jeśli tabliczka wskazuje inny kod wyrobu niż 1006682, przejdź do kategorii okapów Amica o szerokości 60 cm i wyszukaj właściwy wariant. Do potwierdzenia części przygotuj zdjęcie całej tabliczki znamionowej oraz oznaczenie odczytane z demontowanego elementu.
FAQ — części i naprawa okapu Amica OSC6461I
Jaki filtr węglowy pasuje do Amica OSC6461I 1006682?
Producent wskazuje komplet FWU 60/2, oznaczony kodem części 1006865. Filtr jest potrzebny podczas pracy w obiegu zamkniętym. Przed zakupem warto potwierdzić model, kod wyrobu i sposób zamocowania wkładów.
Dlaczego okap działa głośno, ale słabo pochłania?
Przyczyną może być zatkany filtr, niedrożny kanał, brak nawiewu do kuchni, zabrudzony wirnik albo jego ocieranie o obudowę. Jeśli hałas zmienia się po zdjęciu filtra lub odłączeniu kanału, najpierw usuń opór przepływu, zamiast wymieniać silnik na próbę.
Czy buczenie oznacza uszkodzony silnik?
Nie. Buczenie przy braku obrotów może powodować zablokowany wirnik, zużyte łożyskowanie, kondensator pracy, uszkodzone uzwojenie lub nieprawidłowe zasilanie silnika. Zacznij od kontroli swobody obrotu przy odłączonym urządzeniu.
Co sprawdzić, gdy nie działa żaden bieg, ale światło świeci?
Działające oświetlenie potwierdza doprowadzenie zasilania do okapu, lecz nie do samego silnika. Należy sprawdzić przyciski, konektory, przewody, kondensator oraz silnik. Pomiary napięcia w odsłoniętym urządzeniu powinien wykonywać serwisant.
Czy część z innego okapu OSC będzie pasować?
Nie można tego zakładać. Modele z podobną nazwą mogą różnić się wirnikiem, przełącznikiem, złączami i mocowaniami. Zgodność trzeba potwierdzić dla kodu wyrobu 1006682 i, gdy katalog tego wymaga, dla 14-cyfrowego numeru fabrycznego.
