1160729 - OSC 624 I (OSC 624 I) Amica
Części do okapu Amica OSC 624 I o kodzie wyrobu 1160729 obejmują między innymi filtry, elementy wentylatora, sterowania, oświetlenia i mocowania. Przed zakupem ustal, czy słaby ciąg powoduje filtr, instalacja wentylacyjna czy napęd. Zgodność części potwierdzaj na podstawie modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Okap Amica OSC 624 I 1160729 – konstrukcja i dobór części
OSC 624 I jest okapem uniwersalnym o szerokości 60 cm, przeznaczonym do pracy jako wyciąg lub pochłaniacz. Ma sterowanie przyciskowe, trzy prędkości wentylatora, jeden silnik i oświetlenie LED. Różnica między trybami pracy ma podstawowe znaczenie podczas diagnozowania słabego usuwania oparów:
- w trybie wyciągu powietrze jest odprowadzane przewodem wentylacyjnym na zewnątrz;
- w trybie pochłaniacza powietrze przechodzi przez filtr przeciwtłuszczowy i filtr węglowy, a następnie wraca do kuchni.
Filtr węglowy FWU 60 jest przewidziany do tego modelu tylko podczas pracy w obiegu zamkniętym. W wyciągu podłączonym prawidłowo do kanału wentylacyjnego filtr węglowy nie jest potrzebny i stanowiłby dodatkowy opór przepływu.
Okap słabo usuwa parę lub zapachy – co sprawdzić
Słaby efekt pracy nie jest jeszcze dowodem uszkodzenia dmuchawy. Kolejność kontroli zależy od sposobu instalacji okapu.
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Zapachy pozostają w kuchni w trybie pochłaniacza | Nasycony filtr węglowy, zabrudzony filtr tłuszczowy, mały przepływ przez wentylator | Wyjmij filtry i oceń ich zatłuszczenie. Krótka próba bez filtrów, bez gotowania, pozwala sprawdzić, czy przepływ wyraźnie wzrasta. Poprawa wskazuje na opór filtrów, ale nie ocenia zdolności filtra węglowego do pochłaniania zapachów. |
| Wyciąg działa dobrze po odłączeniu przewodu, a słabo po jego podłączeniu | Niedrożny, zgnieciony lub zbyt oporowy przewód, niesprawna klapka, problem z kanałem | Sprawdź przewód, kołnierz i swobodę otwierania klapki. Wyraźna różnica po odłączeniu instalacji kieruje diagnostykę na drogę powietrza, nie na sam silnik. |
| Przepływ poprawia się po uchyleniu okna | Za mały dopływ powietrza do pomieszczenia | Taki wynik wskazuje na problem z nawiewem. Nie rozstrzyga natomiast, czy sam kanał wywiewny jest drożny. |

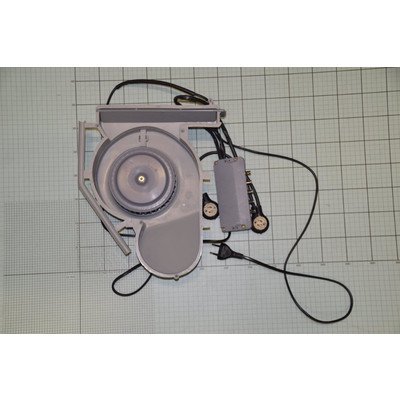

| Wentylator buczy, rusza wolno albo zatrzymuje się | Zabrudzony lub zablokowany wirnik, zużycie mechaniczne, kondensator silnika, uzwojenie albo przełącznik | Po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie ociera. Brak oporu mechanicznego nie potwierdza jeszcze sprawności elektrycznej napędu. |
Metalowe filtry przeciwtłuszczowe należy regularnie myć. Zalegający tłuszcz ogranicza przepływ, może powodować kapanie osadu i zwiększa zagrożenie pożarowe. Zmiana koloru aluminium po myciu nie musi oznaczać uszkodzenia filtra. Wkład należy wymienić, gdy jest zdeformowany, pęknięty, nie trzyma się w mocowaniu lub nie daje się skutecznie oczyścić.
Filtr węglowy FWU 60 nie jest oceniany wyłącznie wzrokowo. Jeżeli okap pracuje jako pochłaniacz, a mimo prawidłowego przepływu zapachy coraz dłużej pozostają w pomieszczeniu, węgiel aktywny może być nasycony. Dla tego filtra producent podaje orientacyjną wymianę co 3–4 miesiące, przy czym intensywne smażenie może skrócić ten okres.
Brak jednego lub wszystkich biegów wentylatora
Jeżeli okap nie uruchamia żadnego biegu, najpierw sprawdź, czy działa oświetlenie. Brak światła i wentylatora kieruje uwagę na zasilanie, przewód przyłączeniowy, zaciski lub wspólną część przełącznika. Sprawne światło przy nieruchomym wentylatorze zawęża podejrzenia do przełącznika biegów, przewodów silnika, kondensatora albo samej dmuchawy.
Gdy działa tylko jeden bieg lub różnice prędkości są niewielkie, nie należy od razu zamawiać silnika. Warto skontrolować:
- czy poszczególne przyciski przełącznika działają mechanicznie i nie pozostają zablokowane;
- czy złącza nie są poluzowane, przegrzane lub pokryte tłustym osadem;
- czy wirnik obraca się lekko i nie ociera o obudowę;
- czy kondensator nie jest spuchnięty, pęknięty albo nieszczelny;
- czy uzwojenia silnika nie mają przerwy.
Rezystancję uzwojeń mierzy się przy okapie odłączonym od sieci i silniku odseparowanym od układu sterowania. Sprawdza się ciągłość pomiędzy przewodem wspólnym a odczepami poszczególnych biegów oraz brak połączenia przewodów roboczych z metalową obudową. Nie ma jednej prawidłowej rezystancji dla wszystkich silników okapów. Sam fakt uzyskania skończonego wyniku nie wyklucza zwarcia międzyzwojowego ani usterki pojawiającej się po nagrzaniu.
Kondensator bada się po bezpiecznym rozładowaniu i odłączeniu co najmniej jednego zacisku. Pomiar pojemności należy porównać z oznaczeniem oraz tolerancją na jego obudowie. Poprawny wynik zmierzony bez obciążenia nie daje pełnej gwarancji zachowania kondensatora podczas pracy silnika.
Pomiary napięcia w pracującym okapie oraz badanie izolacji są czynnościami serwisowymi. Wymagają kwalifikacji, doświadczenia i odpowiednich przyrządów; nie są przeznaczone dla osoby bez przygotowania.
Hałas, drgania i grzechotanie
Nowy dźwięk nie zawsze pochodzi z łożysk silnika. Przed wymianą dmuchawy sprawdź filtr, obudowę i instalację odprowadzającą powietrze.
- Metaliczne drżenie może powodować niedopięty filtr przeciwtłuszczowy, poluzowana osłona lub przewód dotykający obudowy.
- Okresowe grzechotanie przy wylocie może być związane z klapką zwrotną lub jej mocowaniem.
- Narastające buczenie i słabe obroty mogą wskazywać na przeciążenie wirnika, kondensator albo napęd.
- Tarcie powtarzające się przy każdym obrocie sugeruje kontakt wirnika z obudową, odkształcenie elementu lub luz mechaniczny.
Po odłączeniu zasilania zdejmij filtry i obróć wirnik ręką. Powinien poruszać się bez zacięć i ocierania. Ten test wykrywa część problemów mechanicznych, lecz nie potwierdza sprawności silnika pod obciążeniem.
Oświetlenie LED nie działa
Jeżeli wentylator pracuje, a nie świeci lampa, sprawdź kolejno źródło światła, jego mocowanie, styki i przycisk oświetlenia. Ślady przegrzania, nadtopiona oprawa lub uszkodzona izolacja wymagają usunięcia przyczyny, a nie tylko założenia nowej lampy.
Nowy element oświetlenia powinien mieć zgodne napięcie, moc, sposób mocowania i rodzaj połączenia. Sam podobny wygląd lampy nie wystarcza. Jeżeli po wymianie sprawnego źródła światło nadal nie działa, dalsza diagnostyka obejmuje przełącznik i przewody. Kontrolę napięcia należy pozostawić osobie uprawnionej do pracy przy urządzeniach sieciowych.
Jak uzyskać dostęp do podzespołów
Podstawowy dostęp do wnętrza tego typu okapu prowadzi od spodu, po zdjęciu metalowych filtrów przeciwtłuszczowych. Za nimi znajdują się elementy drogi powietrza, dmuchawa oraz część przewodów. Elementy sterowania są umieszczone przy przedniej części obudowy.
Przed demontażem:
- odłącz okap od zasilania i upewnij się, że nie można go przypadkowo włączyć;
- zabezpiecz płytę grzewczą i ostre krawędzie obudowy;
- wykonaj zdjęcia złączy oraz oznacz przewody przed ich rozpięciem;
- podeprzyj okap, jeżeli naprawa wymaga odkręcenia elementów wpływających na jego mocowanie.
Po wymianie dmuchawy sprawdź ręką swobodę ruchu wirnika przed założeniem filtrów. Przewody nie mogą znaleźć się w zasięgu obracających się części ani dotykać ostrych krawędzi. Po montażu uruchom kolejno wszystkie biegi i oświetlenie, zwracając uwagę na zapach przegrzanej izolacji, nietypowe drgania oraz ocieranie.
Jak dobrać część do Amica OSC 624 I
Do identyfikacji urządzenia przygotuj:
- model OSC 624 I;
- kod wyrobu 1160729;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Tabliczka w okapie jest zwykle dostępna po wyjęciu filtra przeciwtłuszczowego. Numer na starej części również warto zachować, ale nie powinien zastępować danych urządzenia. Dwie części mogą wyglądać identycznie, a różnić się mocowaniem, złączem, parametrami elektrycznymi lub wykonaniem przeznaczonym do innej wersji produkcyjnej.
W przypadku filtrów trzeba porównać nie tylko wymiary, lecz także liczbę elementów, układ zaczepów i potwierdzone przypisanie katalogowe. Przy dmuchawie, lampie lub przełączniku istotne są ponadto złącza, parametry i sposób montażu. Jeżeli tabliczka wskazuje inny kod wyrobu, należy wybrać właściwe urządzenie w kategorii okapów Amica o szerokości 60 cm, zamiast dobierać część po podobnej nazwie modelu.
FAQ – części i naprawa Amica OSC 624 I
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do wentylacji?
Nie. Filtr węglowy FWU 60 jest przeznaczony do pracy w trybie pochłaniacza, gdy oczyszczone powietrze wraca do kuchni. W trybie wyciągu okap odprowadza powietrze kanałem na zewnątrz.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzone filtry, zablokowaną klapkę, niedrożny przewód oraz niedostateczny nawiew do kuchni. Silnik podejrzewa się mocniej, gdy wirnik nie osiąga prędkości również po odłączeniu opornej instalacji i oczyszczeniu drogi powietrza.
Dlaczego okap działa lepiej przy otwartym oknie?
Taki objaw wskazuje, że w pomieszczeniu może brakować powietrza uzupełniającego ilość wyrzucaną przez wyciąg. Nie jest to jednak pełny test drożności kanału wentylacyjnego.
Czy można sprawdzić silnik zwykłym multimetrem?
Można sprawdzić ciągłość uzwojeń i wykryć oczywistą przerwę, ale pomiar rezystancji nie wyklucza zwarcia międzyzwojowego, problemu izolacji ani usterki pojawiającej się po rozgrzaniu. Nie należy stosować uniwersalnych wartości rezystancji z innych modeli.
Czy filtr aluminiowy trzeba wymienić po zmianie koloru?
Nie zawsze. Aluminium może zmienić odcień po myciu. Wymiana jest uzasadniona, gdy filtr jest uszkodzony, zdeformowany, nie trzyma się w mocowaniu albo pozostaje niedrożny mimo czyszczenia.
Jakie dane są potrzebne do potwierdzenia zgodności części?
Należy podać model OSC 624 I, kod wyrobu 1160729 i 14-cyfrowy numer fabryczny. Przydatne jest również czytelne zdjęcie tabliczki znamionowej oraz oznaczenia z wymontowanej części.
