Części do okapu Amica OSC 623 W o kodzie wyrobu 1160731 pomagają usunąć problemy ze słabym pochłanianiem, hałasem, oświetleniem lub sterowaniem. Przed zakupem sprawdź, czy przyczyną jest filtr, instalacja wentylacyjna, dmuchawa czy połączenie elektryczne. Zgodność elementu potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Co warto ustalić przed zakupem części do Amica OSC 623 W
OSC 623 W o kodzie wyrobu 1160731 jest okapem, który może pracować jako wyciąg odprowadzający powietrze do kanału wentylacyjnego albo jako pochłaniacz zawracający oczyszczone powietrze do kuchni. To rozróżnienie ma duże znaczenie diagnostyczne. Zużyty filtr węglowy pogarsza neutralizowanie zapachów w trybie pochłaniacza, ale nie wyjaśnia słabego działania wyciągu, w którym filtr węglowy nie jest potrzebny.
Przed demontażem sprawdź:
- w jakim trybie pracuje okap;
- czy problem dotyczy wszystkich trzech prędkości, tylko jednego biegu, oświetlenia czy całego urządzenia;
- czy hałas pojawia się od razu po uruchomieniu, dopiero po rozgrzaniu albo przy określonej prędkości;
- czy objaw wystąpił po czyszczeniu, wymianie filtra, remoncie kanału wentylacyjnego lub ponownym montażu okapu;
- czy czuć zapach przegrzanej izolacji albo widać nadtopione złącza — w takim przypadku urządzenia nie należy ponownie uruchamiać przed kontrolą.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale zapachy pozostają w kuchni | zużyty filtr węglowy, zabrudzony filtr przeciwtłuszczowy, niewłaściwy tryb pracy, słaby przepływ powietrza | ustal tryb wyciąg/pochłaniacz, obejrzyj filtr aluminiowy i sprawdź datę wymiany wkładu węglowego | poprawa po konserwacji filtrów wskazuje na ograniczenie przepływu lub zużycie wkładu; brak poprawy wymaga kontroli dmuchawy i drogi powietrza |
| Wyciąg słabo usuwa parę | zatłuszczony filtr, zagięta lub niedrożna rura, niedrożny kanał, zamknięta klapa, niewystarczający dopływ powietrza do kuchni, zabrudzona dmuchawa | sprawdź filtr, rurę, kołnierz, kratkę i reakcję okapu po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem wentylacyjny, a nie od razu na uszkodzenie silnika |
| Silnik buczy, lecz wirnik nie rusza | zablokowany lub ocierający wirnik, osad tłuszczu, uszkodzenie silnika, kondensator pracy, jeśli występuje w danym wykonaniu | po odłączeniu zasilania sprawdź, czy wirnik obraca się bez zacięć; technik może zbadać silnik i pojemność kondensatora zgodnie z jego oznaczeniem | mechaniczny opór kieruje diagnostykę na dmuchawę; swobodny ruch nie potwierdza jeszcze sprawności uzwojeń ani kondensatora |
| Działa tylko jeden bieg | zużyte styki przełącznika, poluzowane złącze, przerwa w przewodzie lub odczepie uzwojenia | sprawdź mechanizm przycisków i złącza; przy odłączonym urządzeniu technik może zbadać ciągłość odpowiednich torów | sprawny przełącznik nie wyklucza przerwy w wiązce lub silniku; przypisania zacisków nie należy zgadywać bez schematu konkretnego wykonania |
| Oświetlenie nie działa, ale wentylator pracuje | źródło światła, oprawka, wyłącznik światła, przewód lub złącze | po odłączeniu zasilania obejrzyj trzonek, styki i izolację; porównaj nowe źródło światła z oznaczeniem starego | sprawna żarówka lub LED nie rozstrzyga o stanie oprawki i przełącznika |
| Okap stuka lub nadmiernie wibruje | luźny filtr, zatrzask lub obudowa, zabrudzony albo uszkodzony wirnik, przedmiot w dmuchawie, nieprawidłowe mocowanie, drgająca rura | dociśnij wyłącznie dostępne elementy przy wyłączonym urządzeniu, obejrzyj filtr i uchwyty, ustal miejsce powstawania dźwięku | hałas zależny od prędkości zwykle wiąże się z przepływem, wirnikiem lub silnikiem; grzechotanie niezależne od obrotów może pochodzić z obudowy albo kanału |
Prosty test z kartką papieru przy wlocie pokazuje jedynie, że występuje podciśnienie. Nie mierzy wydajności i nie pozwala samodzielnie rozstrzygnąć, czy dmuchawa osiąga prawidłowy przepływ.
Słabe pochłanianie nie zawsze oznacza uszkodzoną dmuchawę
Najpierw ustal, czy okap działa jako pochłaniacz, czy jako wyciąg.
Tryb pochłaniacza
Powietrze przechodzi przez filtr przeciwtłuszczowy i filtr węglowy, a następnie wraca do pomieszczenia. Dla modelu OSC 623 W 1160731 producent wskazuje filtr FWU 60 o kodzie 1006864. Jest to płaski wkład o wymiarach około 48 × 31 × 0,5 cm. Filtr węglowy traci zdolność pochłaniania zapachów bez konieczności widocznego uszkodzenia, dlatego jego wygląd nie jest miarodajnym testem sprawności.
Wkładu jednorazowego nie należy myć. Kontakt z wodą nie przywraca właściwości węgla aktywnego. Okres wymiany zależy od intensywności gotowania, rodzaju potraw i czasu pracy urządzenia; punktem odniesienia powinno być zalecenie producenta dla danego filtra.
Tryb wyciągu
Powietrze jest odprowadzane przewodem do kanału. Przy słabym ciągu sprawdź kolejno filtr aluminiowy, kołnierz, drożność rury i kanału oraz możliwość swobodnego napływu powietrza do kuchni. Zbyt ciasne redukcje, ostre załamania przewodu i zabrudzone kratki zwiększają opory przepływu. Dmuchawa może wtedy pracować głośno mimo braku jej uszkodzenia.
Nie zasłaniaj stałych otworów wentylacyjnych i nie podłączaj okapu do kanału w sposób sprzeczny z wymaganiami instalacji budynku. Szczególną ostrożność należy zachować w pomieszczeniach z urządzeniami spalającymi gaz lub inne paliwo.
Filtr przeciwtłuszczowy: czyszczenie czy wymiana
Metalowy filtr zatrzymuje cząstki tłuszczu przed ich osadzeniem na dmuchawie i wewnętrznych przewodach. Przed wyjęciem podeprzyj ramkę jedną ręką, a drugą zwolnij uchwyt. Nie ciągnij za samą siatkę, ponieważ można ją odkształcić lub wyrwać z ramy.
Filtr można zwykle umyć ciepłą wodą z łagodnym detergentem. Jeśli instrukcja urządzenia dopuszcza zmywarkę, ułóż go tak, aby nie opierały się na nim naczynia. Przebarwienie aluminium po myciu nie musi oznaczać utraty funkcji. Powodem wymiany są natomiast rozwarstwiona siatka, uszkodzona rama, niesprawny zatrzask lub trwałe odkształcenie uniemożliwiające szczelne osadzenie.
Przed ponownym montażem filtr musi całkowicie wyschnąć. Uruchamianie urządzenia bez filtra podczas gotowania powoduje szybkie osadzanie tłuszczu na dmuchawie i elementach elektrycznych.
Jak sprawdzić dmuchawę i silnik
Po odłączeniu okapu od zasilania zdejmij filtr przeciwtłuszczowy. Z tego miejsca można wykonać oględziny wlotu dmuchawy, uchwytów i dostępnych fragmentów wirnika. Nie obracaj wirnika narzędziem i nie wyginaj łopatek. Wyraźne ocieranie, duży luz, pęknięcie łopatki lub warstwa tłuszczu rozmieszczona nierównomiernie mogą powodować hałas i wibracje.
Jeżeli mechanika wygląda prawidłowo, dalsza diagnostyka obejmuje przełącznik, wiązkę, złącza, uzwojenia silnika oraz ewentualny kondensator. Rezystancję mierzy się wyłącznie po odłączeniu części od instalacji urządzenia. Wynik OL lub brak ciągłości pomiędzy zaciskami należącymi do jednego uzwojenia może wskazywać przerwę. Sama obecność niewielkiej rezystancji nie potwierdza jednak pełnej sprawności silnika — nie wykrywa zwarć międzyzwojowych ujawniających się pod obciążeniem ani problemów mechanicznych.
Kondensator, jeżeli jest zastosowany, sprawdza się miernikiem pojemności po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego przewodu. Wynik porównuje się z pojemnością i tolerancją podaną na obudowie konkretnego elementu. Nie należy przyjmować jednej uniwersalnej wartości dla wszystkich okapów.
Opisane pomiary elektryczne, demontaż silnika i diagnostyka połączeń wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Pomiarów pod napięciem nie należy wykonywać na podstawie ogólnego opisu kategorii.
Brak światła i dobór źródła E14
Jeżeli wentylator pracuje, a oświetlenie nie, rozpocznij od źródła światła i oprawki. Na liście części dla tej kategorii występuje źródło LED E14 4 W, ale sam typ gwintu nie potwierdza zgodności. Trzeba uwzględnić wymiary bańki, dopuszczalną moc oprawy, miejsce pod kloszem oraz przeznaczenie do pracy w podwyższonej temperaturze.
Przed wymianą poczekaj, aż stara żarówka ostygnie. Jeżeli nowe, właściwie dobrane źródło nie świeci, obejrzyj styki oprawki. Okopcenie, nadtopienie lub luźne połączenie oznacza, że nie wystarczy kolejna wymiana żarówki. Uszkodzoną oprawkę, przewód albo przełącznik trzeba naprawić przed ponownym użyciem.
Dostęp do części i bezpieczny demontaż
W płaskim okapie pierwszym etapem dostępu jest zwykle wyjęcie dolnego filtra przeciwtłuszczowego. Dopiero za nim znajdują się mocowania filtra węglowego, osłony, dmuchawy i części instalacji elektrycznej. Zakres dalszego demontażu zależy od wymienianego elementu.
- Odłącz okap od zasilania w sposób uniemożliwiający przypadkowe włączenie.
- Zabezpiecz płytę grzewczą i załóż rękawice chroniące przed ostrymi krawędziami blachy.
- Podeprzyj filtr podczas zwalniania uchwytu.
- Przed rozłączeniem przewodów wykonaj czytelne zdjęcie ich ułożenia i oznacz złącza.
- Nie wyciągaj konektorów za przewody — chwytaj za izolowaną obudowę złącza.
- Po montażu sprawdź, czy przewody nie dotykają wirnika, źródła światła ani ostrych krawędzi.
- Zamontuj filtr, klosz i wszystkie osłony przed próbą działania.

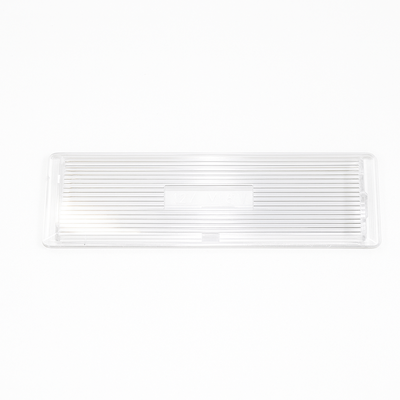

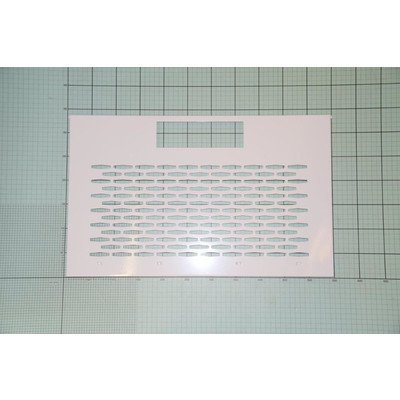

Przy wymianie zatrzasku, uchwytu filtra, klosza lub elementu obudowy porównaj stronę montażu, rozstaw zaczepów, kształt prowadnic i kolor. Nadmierna siła przy wkładaniu podobnego, lecz niewłaściwego elementu często kończy się pęknięciem zaczepu.
Jak dobrać część do OSC 623 W bez pomyłki
Dla urządzeń Amica potrzebne są:
- pełny model: OSC 623 W;
- kod wyrobu: 1160731;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Kod wyrobu jest szczególnie ważny, ponieważ podobnie nazwane modele, na przykład OSC6231W, nie muszą mieć tych samych filtrów, dmuchawy, oświetlenia ani mocowań. Nie usuwaj spacji i końcowych znaków z oznaczenia tylko dlatego, że nazwa na zdjęciu części wygląda podobnie.
Przy filtrze porównaj kod, wymiary, grubość ramki i położenie uchwytu. Przy dmuchawie sprawdź mocowania, kształt obudowy, kierunek wylotu i złącza. Przy oświetleniu liczą się trzonek, gabaryty oraz dopuszczalne parametry. Elementy obudowy i zatrzaski dobiera się dodatkowo według strony montażu i koloru.
Jeżeli tabliczka jest nieczytelna, wykonaj zdjęcie całej etykiety w dobrym świetle oraz osobne zdjęcia starej części, jej oznaczeń, złącza i mocowań. Nie zamawiaj drogiej dmuchawy wyłącznie dlatego, że silnik się nie uruchamia — wcześniej należy wykluczyć blokadę wirnika, przełącznik i połączenia.
FAQ – części do Amica OSC 623 W 1160731
Jaki filtr węglowy pasuje do okapu OSC 623 W?
Dla modelu OSC 623 W o kodzie 1160731 producent wskazuje filtr FWU 60, kod 1006864, o wymiarach około 48 × 31 × 0,5 cm. Przed zakupem nadal warto potwierdzić pełne dane z tabliczki urządzenia.
Czy filtr węglowy można umyć?
Jednorazowego filtra FWU 60 nie należy myć. Woda nie regeneruje węgla aktywnego i może uszkodzić strukturę wkładu. Zużyty filtr wymienia się, natomiast metalowy filtr przeciwtłuszczowy można czyścić.
Dlaczego okap słabo ciągnie mimo pracy silnika?
Przyczyną może być zatłuszczony filtr, niedrożna lub zagięta rura, zamknięta klapa, ograniczony nawiew do kuchni, zabrudzony wirnik albo zużyty silnik. Najpierw trzeba ustalić tryb pracy i sprawdzić drogę powietrza.
Co oznacza buczenie bez obrotów wentylatora?
Buczenie może towarzyszyć zablokowaniu wirnika, uszkodzeniu silnika albo kondensatora, jeśli występuje w danym wykonaniu. Ruch wirnika sprawdza się wyłącznie przy odłączonym zasilaniu. Swobodny obrót nie jest pełnym potwierdzeniem sprawności elektrycznej.
Czy można dobrać dmuchawę tylko po wyglądzie?
Nie. Podobne obudowy mogą różnić się mocowaniem, kierunkiem wylotu, złączem i parametrami silnika. Potrzebne są model OSC 623 W, kod wyrobu 1160731 oraz 14-cyfrowy numer fabryczny.
Dlaczego po wymianie żarówki światło nadal nie działa?
Nowe źródło może mieć niewłaściwe wymiary lub parametry, ale przyczyną bywa też wypalona oprawka, uszkodzony przełącznik albo przerwany przewód. Okopconej lub nadtopionej oprawki nie należy dalej używać bez naprawy.
