1160958 - OSC6111W (OSC6111W) Amica
Części do okapu Amica OSC6111W o kodzie wyrobu 1160958 obejmują elementy filtracji, dmuchawy, oświetlenia, sterowania i obudowy. Gdy okap słabo usuwa opary, buczy, działa tylko na wybranym biegu albo nie świeci, najpierw rozróżnij problem z przepływem powietrza od awarii podzespołu. Część dobieraj po modelu, kodzie wyrobu i 14-cyfrowym numerze fabrycznym.
Części do okapu Amica OSC6111W 1160958
OSC6111W to uniwersalny okap o szerokości 60 cm, wyposażony w jeden silnik, trzy prędkości pracy, sterowanie suwakowe i oświetlenie LED. Może działać jako wyciąg, gdy odprowadza powietrze kanałem na zewnątrz, albo jako pochłaniacz, gdy oczyszczone powietrze wraca do kuchni. Od wybranego trybu zależy zarówno potrzebny filtr, jak i właściwa kolejność diagnostyki słabego pochłaniania.
Do naprawy i obsługi tego modelu mogą być potrzebne między innymi filtr przeciwtłuszczowy, filtr węglowy FWU 60, dmuchawa, elementy przełącznika suwakowego, mocowania filtra, kołnierz wylotowy, klosz oraz źródło światła. Nie należy jednak wybierać części wyłącznie na podstawie objawu — podobne zachowanie okapu może mieć kilka różnych przyczyn.
Jak rozpoznać przyczynę usterki
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny lub źle wykonany kanał, brak dopływu powietrza, zabrudzona dmuchawa | porównaj pracę po zdjęciu filtra, sprawdź drożność wylotu i dopływ powietrza do kuchni | wyraźna poprawa po zdjęciu filtra wskazuje na ograniczenie przepływu, ale nie potwierdza awarii silnika |
| Silnik buczy i nie rusza | zablokowany wirnik, zatłuszczenie, uszkodzenie silnika lub elementu współpracującego z nim | po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie ociera o obudowę | opór mechaniczny kieruje diagnostykę na dmuchawę; swobodny ruch nie potwierdza jeszcze sprawności elektrycznej |
| Działa tylko jeden lub dwa biegi | uszkodzone styki suwaka, przerwa w przewodzie, problem z jednym odczepem silnika | sprawdź mechaniczne działanie suwaka, złącza i ciągłość poszczególnych torów przy odłączonym zasilaniu | przerwa na jednym torze przełącznika wskazuje na panel lub wiązkę; prawidłowa ciągłość wymaga dalszej kontroli silnika |
| Nie działa ani wentylator, ani światło | brak zasilania, uszkodzony przewód, zacisk lub wspólny tor zasilający | sprawdź gniazdo innym urządzeniem, wtyczkę i przewód; dalsze pomiary wykonuje się wewnątrz okapu | sprawne gniazdo nie oznacza, że napięcie dociera przez przewód i połączenia do odbiorników |
| Wentylator działa, ale nie świeci lampa | uszkodzone źródło światła, oprawka, przewód lub tor przełącznika | po odłączeniu zasilania obejrzyj oprawkę pod kątem nadpaleń i sprawdź zgodność zamiennego źródła światła | nowa lampa, która nie świeci, nie przesądza o uszkodzeniu przełącznika — trzeba wykluczyć oprawkę i zasilanie |
| Okap stał się głośniejszy | ograniczony przepływ, poluzowana obudowa, zabrudzony lub uszkodzony wirnik, nieprawidłowy kanał | ustal, czy słychać szum powietrza, wibracje, ocieranie czy grzechotanie | rodzaj dźwięku pomaga oddzielić problem wentylacyjny od mechanicznego uszkodzenia dmuchawy |
Okap słabo ciągnie — filtr czy dmuchawa?
W trybie pochłaniacza filtr węglowy FWU 60 zatrzymuje zapachy. Z czasem traci zdolność adsorpcji i zwiększa opór przepływu. Nie ocenia się go wyłącznie po wyglądzie: filtr może wyglądać poprawnie, a mimo to nie neutralizować zapachów. Producent wskazuje przeciętny okres wymiany około 3–4 miesięcy, ale rzeczywisty czas zależy od intensywności gotowania.
Filtr przeciwtłuszczowy chroni wnętrze okapu przed osadzaniem tłuszczu. Jeżeli jest mocno zabrudzony, wentylator może nadal pracować, lecz ilość przepływającego powietrza spada. Filtr włókninowy lub akrylowy wymienia się zgodnie z jego oznaczeniem i instrukcją; nie należy traktować go jak metalowej kasety przeznaczonej do mycia.
Praktyczna kolejność kontroli:
- Wyłącz okap i odłącz go od zasilania.
- Zwolnij blokadę filtra, podtrzymując element, aby nie wypadł z prowadnic.
- Oceń zabrudzenie, deformację oraz stan zasuwki i mocowania.
- Uruchom krótko okap bez filtra tylko w celu porównania przepływu, nie jako sposób normalnej eksploatacji.
- Jeżeli przepływ nadal jest słaby, sprawdź kanał, kołnierz wylotowy, możliwość swobodnego wypływu powietrza i dopływ powietrza do pomieszczenia.
- Dopiero po wykluczeniu ograniczeń przepływu przejdź do dmuchawy i silnika.
W trybie wyciągu filtr węglowy nie poprawi odprowadzania powietrza do kanału. W takim układzie słaba skuteczność może wynikać z niedrożności przewodu, zgniecenia rury, zbyt wielu oporów na trasie lub zbyt szczelnego pomieszczenia. Jeżeli po uchyleniu okna praca wyraźnie się poprawia, problem może dotyczyć nawiewu, a nie części elektrycznej okapu.
Jak sprawdzić silnik i sterowanie suwakowe
Kontrolę bez zasilania zacznij od oględzin. Tłuszcz na łopatkach może powodować niewyważenie, a odkształcony wirnik — ocieranie i drgania. Obróć wirnik ręką dopiero po odłączeniu urządzenia. Powinien poruszać się bez blokowania i kontaktu z obudową. Ten test wykrywa opór mechaniczny, ale nie sprawdza uzwojeń ani zachowania silnika po rozgrzaniu.
Przełącznik suwakowy można badać miernikiem w funkcji ciągłości lub pomiaru rezystancji, po odłączeniu okapu od sieci i wypięciu badanego toru z obwodu. Sprawdza się, czy styki zwierają właściwe wyprowadzenia w kolejnych położeniach. Stała przerwa na jednym biegu może wskazywać na zużyty styk, natomiast niestabilny wynik podczas poruszania suwakiem — na zabrudzenie, nadpalenie albo mechaniczne zużycie przełącznika.
Uzwojenia silnika również można skontrolować pod kątem przerwy lub zwarcia do dostępnej części metalowej, ale nie istnieje jedna prawidłowa rezystancja dla wszystkich dmuchaw okapowych. Wyniki trzeba porównać z oznaczeniami konkretnego silnika, jego schematem i układem odczepów. Sama ciągłość uzwojenia nie potwierdza prawidłowych obrotów ani pracy pod obciążeniem.
Pomiary napięcia sieciowego przy pracującym okapie mogą pomóc ustalić, czy przełącznik zasila dany tor silnika, lecz odbywają się w obwodzie 230 V. Takie czynności są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i procedury właściwej dla urządzenia.
Oświetlenie nie działa
Jeżeli wentylator reaguje na suwak, a oświetlenie nie działa, zacznij od źródła światła i oprawki. Zamiennik musi mieć zgodny trzonek, napięcie, moc, gabaryty oraz przeznaczenie do pracy w okapie. Samo oznaczenie „LED” nie wystarcza. Nie należy montować lampy o większej mocy niż przewidziana ani doginać styków oprawki przy podłączonym zasilaniu.
Po odłączeniu okapu sprawdź:
- czy klosz nie jest pęknięty lub zdeformowany;
- czy w oprawce nie ma tłuszczu, korozji i śladów przegrzania;
- czy przewody nie wysunęły się ze złączy;
- czy tor włącznika światła zachowuje ciągłość po przełączeniu.
Jeśli sprawne i zgodne źródło światła nadal nie świeci, potrzebna jest kontrola obwodu zasilania lampy. Brak światła nie jest automatycznym wskazaniem do wymiany całego panelu sterowania.
Dostęp do części i wymiana

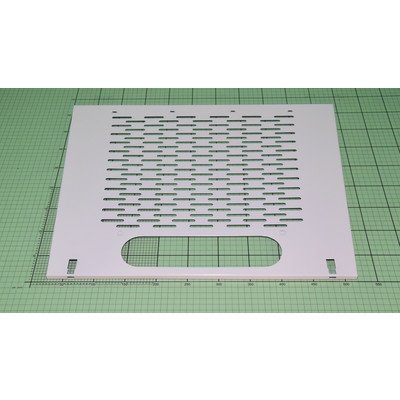

Filtr jest dostępny od spodu okapu. Po jego wyjęciu można ocenić zasuwkę, mocowania, wnętrze urządzenia i dostępne elementy dmuchawy. Dostęp do przełącznika, oprawki oraz silnika może wymagać zdjęcia dolnej lub przedniej osłony; dokładna kolejność zależy od wykonania urządzenia i zastosowanych części.
Przed demontażem:
- odłącz wtyczkę i upewnij się, że nikt nie podłączy urządzenia podczas pracy;
- zabezpiecz płytę grzewczą i podtrzymaj zdejmowane elementy;
- zrób zdjęcia ułożenia przewodów i złączy;
- oznacz przewody, jeśli złącza nie są jednoznaczne;
- nie chwytaj wirnika za cienkie łopatki i nie próbuj prostować go na zamontowanym silniku.
Po montażu sprawdź, czy przewody nie znajdują się przy wirniku, filtr jest prawidłowo zablokowany, a kołnierz i kanał nie zostały rozszczelnione. Test rozpocznij od najniższego biegu, następnie sprawdź kolejne prędkości, oświetlenie, nietypowe drgania i zapach przegrzanej izolacji.
Jak dobrać część do Amica OSC6111W
Punktem wyjścia jest komplet danych z tabliczki znamionowej:
- model: OSC6111W;
- kod wyrobu: 1160958;
- 14-cyfrowy numer fabryczny.
Kod wyrobu jest ważniejszy niż samo podobieństwo nazwy modelu. W obrębie podobnych okapów mogą występować różne panele, mocowania, dmuchawy, wiązki, oprawki i warianty kolorystyczne. Przy doborze porównaj także numer starej części, rozmieszczenie zaczepów, wymiary, kształt złącza oraz parametry z etykiety podzespołu.
Filtr węglowy FWU 60 jest potwierdzonym akcesorium do OSC6111W o kodzie 1160958. Pozostałych części nie należy uznawać za zgodne tylko dlatego, że pasują wizualnie do innego okapu o szerokości 60 cm. Jeżeli dane z tabliczki nie odpowiadają tej stronie, wróć do kategorii okapów Amica o szerokości 60 cm i wybierz właściwy kod urządzenia.
FAQ — części do Amica OSC6111W
Czy filtr węglowy FWU 60 jest potrzebny w każdym OSC6111W?
Nie. Jest potrzebny podczas pracy w obiegu zamkniętym, czyli w trybie pochłaniacza. Gdy okap odprowadza powietrze prawidłowo wykonanym kanałem na zewnątrz, filtr węglowy nie realizuje tej funkcji.
Dlaczego okap słabo pochłania mimo pracy silnika?
Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność wylotu oraz dopływ powietrza do kuchni. Dopiero brak poprawy po usunięciu tych ograniczeń uzasadnia podejrzenie zabrudzonej lub zużytej dmuchawy.
Czy buczenie oznacza uszkodzony silnik?
Nie musi. Buczenie może powodować zablokowany lub ocierający wirnik, ograniczony przepływ albo problem z elementem współpracującym z silnikiem. Swobodę obrotu wirnika sprawdza się ręcznie wyłącznie przy odłączonym zasilaniu.
Czy można dobrać panel przełącznika tylko po kolorze obudowy?
Nie. Trzeba potwierdzić kod wyrobu, sposób mocowania, układ suwaków, złącza i numer części. Podobny biały panel może należeć do innego wariantu okapu.
Jakie dane przesłać, jeśli numer części jest nieczytelny?
Prześlij zdjęcie całej tabliczki znamionowej z modelem, kodem wyrobu i 14-cyfrowym numerem fabrycznym oraz wyraźne zdjęcia starej części, mocowań i złącza. Nie odcinaj przewodów ani oznaczeń z kadru.
