1193590 - OWS4341OZ (OWS4341OZ) Amica
Części do okapu wyspowego Amica OWS4341OZ o kodzie wyrobu 1193590 obejmują filtry, dmuchawę, oświetlenie, sterowanie, wiązki i elementy obudowy. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia, a zgodność potwierdź na podstawie modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jakie części pracują w okapie Amica OWS4341OZ?

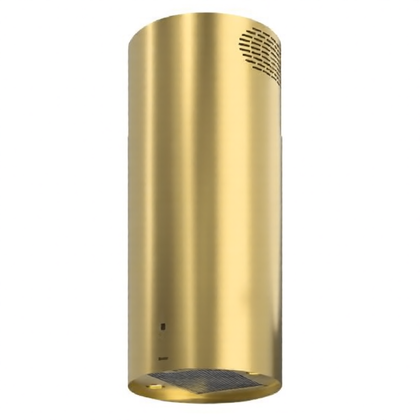

OWS4341OZ o kodzie wyrobu 1193590 jest okapem wyspowym z jednym silnikiem, trzema prędkościami, oświetleniem LED i możliwością pracy jako wyciąg albo pochłaniacz. Zależnie od usterki naprawa może dotyczyć między innymi filtra przeciwtłuszczowego, filtra węglowego, kompletnej dmuchawy, oświetlenia, uchwytu lampy, zespołu przycisków, płyty sterującej, wiązki przewodów lub elementów przyłącza powietrza.
W trybie wyciągu powietrze jest odprowadzane kanałem na zewnątrz. W trybie pochłaniacza wraca do kuchni po przejściu przez filtr przeciwtłuszczowy i filtr z węglem aktywnym. To rozróżnienie jest ważne podczas diagnostyki: filtr węglowy jest potrzebny w obiegu zamkniętym, natomiast w prawidłowo wykonanym trybie wyciągu powinien zostać usunięty, ponieważ stanowi dodatkowy opór przepływu.
Objaw nie wskazuje od razu uszkodzonej części
| Objaw | Co może być przyczyną | Jak rozróżnić podejrzenia |
| Okap słabo usuwa parę i zapachy | zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny lub zgnieciony kanał, niewłaściwy tryb pracy, zabrudzony albo uszkodzony wirnik | Ustal, czy urządzenie działa jako wyciąg, czy pochłaniacz. Sprawdź filtry i porównaj przepływ po zdjęciu filtra przeciwtłuszczowego. Jeżeli poprawa jest wyraźna, problemem jest opór filtra; brak poprawy kieruje diagnostykę na kanał i dmuchawę. |
| Silnik buczy, ale wirnik nie rusza | zablokowany wirnik, zatłuszczenie, ocieranie o obudowę, problem silnika lub jego układu rozruchowego | Po odłączeniu zasilania obróć dostępny wirnik ręką. Opór, tarcie lub nierówny obrót wskazują na blokadę albo uszkodzenie mechaniczne. Swobodny obrót nie potwierdza jednak elektrycznej sprawności silnika. |
| Okap pracuje głośniej niż wcześniej | ograniczony przepływ, luźny filtr lub osłona, drgania kanału, uszkodzenie wirnika, zużycie dmuchawy | Grzechotanie zwykle kieruje uwagę na luźne elementy i klapę zwrotną, ocieranie na wirnik, a narastający szum na filtry lub instalację powietrzną. Sprawdź, czy hałas występuje na każdym biegu. |
| Oświetlenie działa, lecz wentylator nie | dmuchawa, przewody silnika, zespół przycisków albo wyjście płyty sterującej | Działająca lampa potwierdza tylko część toru zasilania. Najpierw sprawdź złącza i swobodę wirnika; dopiero później obwód sterowania silnikiem. |
| Wentylator działa, ale lampa nie świeci | źródło LED, uchwyt lampy, przewody lub obwód załączający oświetlenie | Awaria pojedynczego punktu częściej dotyczy lampy lub oprawki. Brak całego oświetlenia przy sprawnym wentylatorze wymaga sprawdzenia wspólnego przewodu i wyjścia sterowania. |

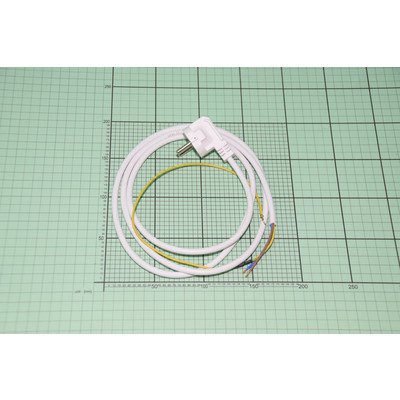

| Panel, lampa i silnik są całkowicie martwe | brak zasilania, uszkodzony przewód, rozłączone złącze, zabezpieczenie albo zasilacz płyty | Po potwierdzeniu sprawnego gniazda należy sprawdzić przewód zasilający i połączenia. Nie należy od razu kupować płyty sterującej — przerwany bezpiecznik na module może być skutkiem innej usterki. |

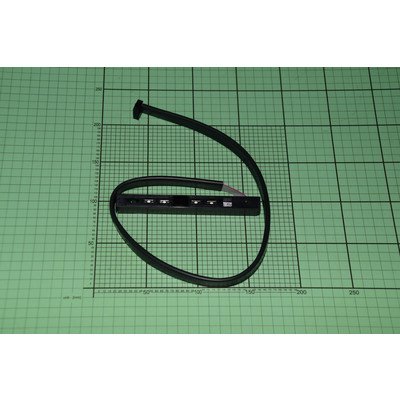

| Działa tylko jeden bieg lub prędkości są nieprawidłowe | zespół przycisków, płyta sterująca, wiązka albo obwody prędkości silnika | Sprawdź, czy panel rozpoznaje każdą komendę oraz czy złącza nie są zatłuszczone, nadpalone lub poluzowane. Nie przekładaj przewodów według koloru bez schematu konkretnego wykonania. |
Słaby ciąg: filtr, instalacja czy dmuchawa?
Najpierw sprawdź elementy, które ograniczają przepływ bez awarii elektrycznej. Aluminiowy filtr przeciwtłuszczowy należy wyjąć od spodu, zwalniając jego zatrzask. Jeżeli siatka jest zalepiona tłuszczem, umyj ją delikatnym detergentem. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany. Filtr należy natomiast wymienić, gdy jest rozerwany, odkształcony, nie trzyma się w mocowaniu albo nie daje się skutecznie oczyścić.
W trybie pochłaniacza sprawdź filtr węglowy. Nasycenia węgla nie potwierdza się miernikiem: praktycznymi objawami są powrót zapachów do pomieszczenia i spadek przepływu mimo czystego filtra aluminiowego. Filtra przeznaczonego do tego modelu nie należy myć ani regenerować, jeśli producent części nie oznaczył go wyraźnie jako wielokrotnego użytku.
Jeżeli urządzenie pracuje jako wyciąg, skontroluj kanał o średnicy odpowiadającej przyłączu okapu. Dla OWS4341OZ producent podaje wylot 150 mm. Redukcje, ostre załamania, zgnieciona rura, niedrożna kratka lub klapa zwrotna mogą zmniejszyć wydajność i zwiększyć hałas mimo sprawnej dmuchawy. Wyraźna poprawa po odłączeniu kanału przez instalatora wskazuje na problem po stronie instalacji, a nie automatycznie na silnik.
Jak sprawdzić dmuchawę i sterowanie?

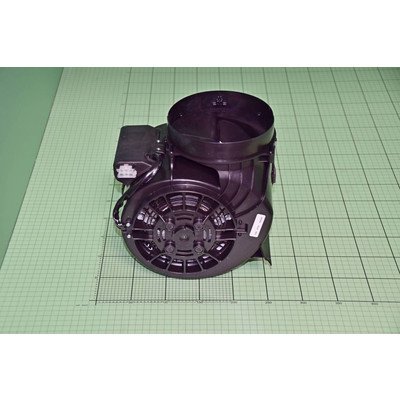

Po odłączeniu urządzenia od sieci zdejmij filtr przeciwtłuszczowy i obejrzyj dostępne wnętrze. Szukaj tłuszczu blokującego wirnik, obcego przedmiotu, pękniętych łopatek, śladów ocierania, przegrzanych złączy oraz przewodów wysuniętych z kostek. Wirnik powinien obracać się bez punktowego blokowania. Taki test wykrywa usterki mechaniczne, ale nie ocenia uzwojeń ani działania silnika pod obciążeniem.
Ciągłość uzwojenia można badać tylko po odłączeniu silnika od elektroniki. Przerwa między właściwymi zaciskami może wskazywać na uszkodzenie uzwojenia, przewodu lub zabezpieczenia termicznego. Niska, skończona rezystancja nie jest jednak pełnym dowodem sprawności: nie wykrywa każdego zwarcia międzyzwojowego, problemu rozruchu ani usterki pojawiającej się po nagrzaniu. Punkty pomiarowe i oczekiwane wartości trzeba ustalić ze schematu konkretnej dmuchawy — nie istnieje jedna prawidłowa rezystancja dla wszystkich silników okapów.
Jeżeli wirnik jest drożny, a silnik nie rusza, technik może sprawdzić, czy po wybraniu biegu na odpowiednie wyjście dociera napięcie. Prawidłowe zasilanie przy braku pracy kieruje podejrzenie na dmuchawę lub jej obwód rozruchowy. Brak napięcia wymaga kontroli zespołu przycisków, wiązki oraz płyty sterującej.
Pomiar napięcia w pracującym okapie odsłania obwody sieciowe 230 V. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i bezpiecznego stanowiska. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

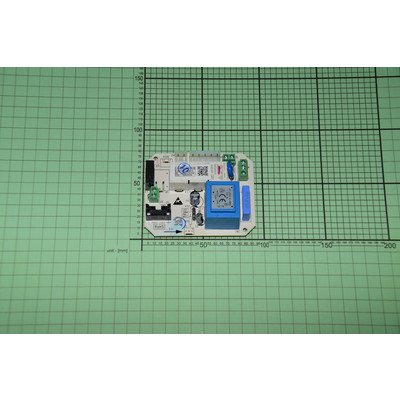

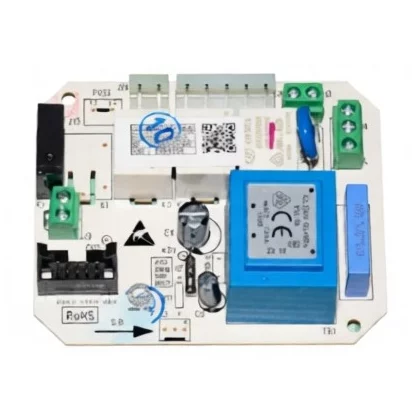

Gdy cały okap jest martwy, nie ograniczaj diagnozy do sprawdzenia bezpiecznika na płycie. Jeżeli bezpiecznik ma przerwę, trzeba ustalić przyczynę jego zadziałania. Wlutowanie nowego elementu bez sprawdzenia zasilacza modułu, zwarć i podłączonych odbiorników może spowodować ponowne uszkodzenie. Płyta sterująca bywa naprawialna, dlatego przed zakupem kompletnego modułu warto zlecić ocenę elektronikowi.
Dostęp do części i bezpieczna wymiana
Filtr aluminiowy oraz filtr węglowy są dostępne od dolnej strony okapu. Przed ich zdjęciem wyłącz urządzenie, odłącz je od zasilania i poczekaj, aż oświetlenie ostygnie. Podtrzymuj filtr podczas zwalniania zatrzasku, aby nie spadł na płytę grzewczą.
Oświetlenie wymieniaj na element o tych samych parametrach elektrycznych i mechanicznym sposobie mocowania co część fabryczna. Nie wystarczy dopasowanie średnicy lampy: znaczenie mają napięcie, moc, rodzaj trzonka lub złącza, głębokość oprawki oraz odprowadzanie ciepła. Jeżeli oprawa jest przebarwiona albo styki są nadpalone, sama wymiana źródła światła może nie usunąć usterki.
Dostęp do dmuchawy, płyty i górnych wiązek może wymagać zdjęcia osłon komina lub dolnej części obudowy. Okap wyspowy jest zamocowany do sufitu, dlatego prace nad głową należy wykonywać ze stabilnego podestu i z pomocą drugiej osoby. Nie luzuj elementów konstrukcyjnych podtrzymujących urządzenie, jeżeli procedura serwisowa nie wymaga demontażu całego okapu.
Przed rozłączeniem wiązek wykonaj zdjęcia oraz oznacz wtyczki. Chwytaj za korpus złącza, nie za przewody. Po zamontowaniu części sprawdź, czy żaden kabel nie dotyka wirnika, nie został przygnieciony osłoną ani poprowadzony przy gorącym źródle światła.
Po naprawie zamontuj filtr przeciwtłuszczowy i kolejno sprawdź oświetlenie, każdy z trzech biegów, poziom drgań oraz przepływ powietrza. Nie uruchamiaj okapu na stałe bez filtra aluminiowego — test bez filtra powinien być krótki i służyć wyłącznie porównaniu oporu przepływu.
Jak dobrać części do Amica OWS4341OZ 1193590?
Dla tej strony właściwe oznaczenia urządzenia to:
- model OWS4341OZ,
- kod wyrobu 1193590,
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Sam wygląd części nie potwierdza zgodności. Podobne dmuchawy mogą różnić się mocowaniem, kierunkiem wydmuchu, liczbą przewodów i charakterystyką biegów. Płyty sterujące mogą mieć podobne złącza, lecz inną wersję wykonania. Przy elementach obudowy istotne są punkty mocowania, kolor i strona montażu.
Dla OWS4341OZ potwierdzonymi cechami pomocnymi przy weryfikacji są jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 283,5 × 212,5 mm, jeden filtr węglowy typu FWK 245 stosowany w trybie pochłaniacza, oświetlenie LED o mocy 3 W oraz przyłącze powietrza 150 mm. Parametry te pomagają odrzucić niewłaściwy wariant, ale nie zastępują zgodności katalogowej po kodzie wyrobu i numerze części.
Jeżeli dane na tabliczce różnią się od oznaczenia tej kategorii, skorzystaj z kategorii części do okapów wyspowych Amica i wyszukaj właściwe wykonanie. Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej oraz oznaczenie wymontowanej części, jeśli jest czytelne.
FAQ – części i naprawa okapu Amica OWS4341OZ
Czy słabe pochłanianie oznacza uszkodzenie silnika?
Nie. Najpierw trzeba rozróżnić tryb wyciągu od pochłaniacza, oczyścić filtr aluminiowy, ocenić filtr węglowy i sprawdzić drożność kanału. Silnik jest bardziej prawdopodobnym podejrzeniem dopiero wtedy, gdy wirnik obraca się zbyt wolno, zatrzymuje się, wydaje nietypowe dźwięki albo mimo drożnego przepływu nie wytwarza wyraźnego strumienia powietrza.
Czy filtr węglowy powinien być zamontowany podczas pracy jako wyciąg?
Nie. W trybie wyciągu powietrze jest kierowane na zewnątrz i filtr węglowy należy usunąć. Jest on potrzebny w trybie pochłaniacza, w którym oczyszczone powietrze wraca do kuchni.
Jak często czyścić filtr aluminiowy?
Przy normalnym użytkowaniu producent zaleca czyszczenie co miesiąc. Intensywne smażenie może wymagać częstszej obsługi. Filtr nasycony tłuszczem ogranicza przepływ, zwiększa hałas i stanowi zagrożenie pożarowe.
Czy można wymienić sam silnik zamiast kompletnej dmuchawy?
Zależy to od sposobu katalogowania i budowy zespołu. W niektórych wykonaniach silnik, wirniki i obudowa są oferowane jako kompletna dmuchawa. Nie kupuj podobnego silnika na podstawie mocy lub liczby przewodów — sprawdź numer zespołu przypisany do kodu wyrobu 1193590.
Czy brak reakcji panelu oznacza konieczność wymiany płyty?
Nie. Przyczyną może być zasilanie, przewód, złącze, zabezpieczenie na płycie albo uszkodzenie jej zasilacza. Pomiary należy rozpocząć od wejścia zasilania i dopiero później przechodzić do obwodów niskonapięciowych. Uszkodzony moduł może nadawać się do naprawy.
Gdzie znaleźć dane potrzebne do doboru części?
Na tabliczce znamionowej okapu. Do pewnego doboru przygotuj model OWS4341OZ, kod wyrobu 1193590 oraz pełny 14-cyfrowy numer fabryczny. Warto także sfotografować oznaczenie starej części i jej złącza.
