Części do okapu wyspowego Amica OWP9641TB o kodzie wyrobu 1194463 obejmują elementy turbiny, sterowania, oświetlenia, filtracji, obudowy i mocowania. Przed zakupem ustal, czy słaby ciąg powoduje filtr lub kanał, a brak pracy — zasilanie, kondensator, silnik albo elektronika. Zgodność potwierdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do okapu Amica OWP9641TB 1194463
OWP9641TB jest okapem wyspowym montowanym do sufitu, przystosowanym do pracy jako wyciąg albo pochłaniacz. Ma jeden silnik, trzy prędkości, sterowanie sensorowe i oświetlenie LED. Producent podaje szerokość 89,8 cm, wylot powietrza o średnicy 150 mm oraz maksymalną wydajność 644 m³/h w trybie wyciągu. Parametry te pomagają ocenić instalację, ale nie służą samodzielnie do doboru silnika, modułu czy elementów obudowy.
W tym modelu występują między innymi aluminiowe filtry przeciwtłuszczowe, opcjonalny filtr węglowy KF 17192 do pracy w obiegu zamkniętym, turbina z silnikiem i kondensatorem, płytka sterowania, panel sensorowy, moduł LED, kominy oraz elementy zawieszenia. Objaw usterki nie wskazuje automatycznie, który z tych podzespołów trzeba wymienić.
Objaw a właściwa kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap słabo usuwa parę, lecz silnik przyspiesza na kolejnych biegach | zabrudzone filtry aluminiowe, nasycony filtr węglowy, zdławiony kanał, brak dopływu powietrza | tryb pracy, stan filtrów, drożność i ułożenie przewodu | Poprawa po zdjęciu zabrudzonego filtra wskazuje na opór przepływu, a nie od razu na uszkodzenie silnika. |
| Silnik buczy, ale turbina nie rusza lub startuje z trudem | zablokowany wirnik, zużyte łożyskowanie, kondensator silnika, uzwojenie | po odłączeniu zasilania sprawdzić swobodę obrotu i obejrzeć turbinę | Ocieranie lub duży opór wskazują na problem mechaniczny. Swobodny obrót nie potwierdza jednak sprawności kondensatora ani uzwojeń. |
| Okap pracuje głośniej, stuka albo wibruje | zabrudzenie lub uszkodzenie wirnika, ciało obce, luźna obudowa, przewód wentylacyjny, zużycie silnika | porównać hałas bez filtrów, obejrzeć łopatki i mocowania, skontrolować kanał | Gwizd lub szum nasilający się po założeniu filtrów sugeruje ograniczenie przepływu. Stukanie zależne od obrotów kieruje uwagę na turbinę. |
| Nie działa silnik, ale oświetlenie i panel reagują | obwód silnika, kondensator, przewody, wyjście modułu lub silnik | sprawdzić złącza, ślady przegrzania i kondensator; pomiary napięcia pozostawić technikowi | Działające światło potwierdza jedynie część toru zasilania. Nie wyklucza usterki elektroniki sterującej silnikiem. |
| Nie działa światło, ale wentylator pracuje | moduł LED, przewody, złącze albo wyjście sterownika | obejrzeć lampę i połączenia, sprawdzić, czy usterka jest stała | Nie należy dobierać lampy tylko według kształtu — istotne są parametry, złącze i mocowanie. |
| Panel, światło i silnik nie reagują | brak zasilania, przewód przyłączeniowy, połączenie wewnętrzne albo płytka sterowania | sprawdzić gniazdo innym odbiornikiem oraz prawidłową obsługę trybu StandBy | Sprawne gniazdo zawęża diagnostykę do okapu, lecz samo nie potwierdza uszkodzenia modułu. |
Słaby ciąg: filtr, instalacja czy napęd?
Najpierw ustal, w jakim trybie działa okap. W trybie pochłaniacza oczyszczone powietrze wraca do kuchni, dlatego potrzebny jest filtr węglowy. W trybie wyciągu powietrze jest odprowadzane kanałem na zewnątrz, a filtr węglowy powinien być usunięty, ponieważ stanowi dodatkowy opór.
- Wyłącz urządzenie i wyjmij metalowe filtry od spodu okapu.
- Oceń, czy siatka nie jest zalepiona tłuszczem. Producent zaleca jej czyszczenie co miesiąc podczas normalnej eksploatacji.
- Jeżeli okap pracuje jako pochłaniacz, sprawdź datę i intensywność użytkowania filtra węglowego. Producent przewiduje jego wymianę co najmniej co 3–4 miesiące, częściej przy intensywnym gotowaniu. Filtra tego nie należy myć ani regenerować.
- Przy pracy jako wyciąg skontroluj, czy przewód nie jest zgnieciony, odłączony albo mocno zwężony. OWP9641TB ma króciec 150 mm; redukcje, długi elastyczny przewód i liczne ostre kolana zwiększają opory.
- Zapewnij dopływ powietrza do pomieszczenia i porównaj działanie przy uchylonym oknie. Wyraźna poprawa wskazuje na problem z nawiewem, niekoniecznie z turbiną.
Krótka próba bez filtrów może pomóc rozpoznać ograniczenie przepływu, ale nie wolno eksploatować tak okapu podczas gotowania. Jeżeli obroty są wyraźnie niskie na wszystkich trzech biegach mimo czystej turbiny i drożnej instalacji, trzeba przejść do diagnostyki kondensatora, silnika oraz sterowania. Sama wymiana kondensatora na próbę nie jest rozstrzygająca — opisany przypadek innego okapu Amica pokazuje, że po wymianie tego elementu niskie obroty mogą pozostać. Nie przesądza to jednak, jaka część jest uszkodzona w OWP9641TB.

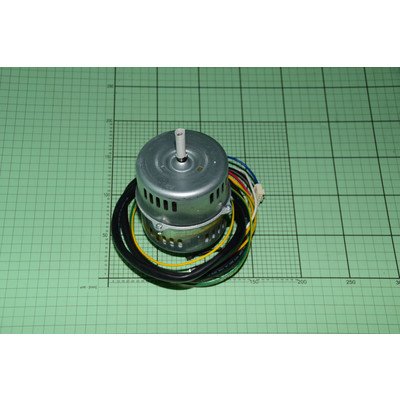

Jak sprawdzić turbinę, kondensator i silnik?
Po odłączeniu okapu od sieci zdejmij filtry przeciwtłuszczowe i obejrzyj dostępny obszar turbiny. Sprawdź łopatki pod kątem pęknięć, deformacji, tłustego osadu oraz śladów ocierania o obudowę. Obróć wirnik ręką: powinien poruszać się płynnie, bez skoków i tarcia. Nie próbuj rozpędzać turbiny ręką przy podłączonym napięciu.

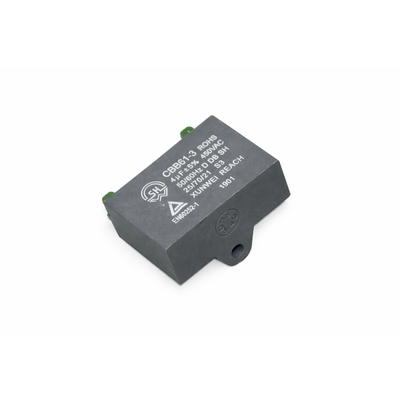

Kondensator silnika należy mierzyć po odłączeniu urządzenia, bezpiecznym rozładowaniu elementu i odpięciu przynajmniej jednego jego przewodu. Miernik ustaw na pomiar pojemności, a wynik porównaj z wartością i tolerancją nadrukowaną na obudowie kondensatora. Wynik wyraźnie niższy od oznaczenia przemawia za wymianą. Prawidłowa pojemność zmierzona niskim napięciem miernika nie wyklucza uszkodzenia pojawiającego się dopiero pod napięciem roboczym.
Przy doborze nowego kondensatora muszą zgadzać się przede wszystkim:
- pojemność w µF,
- dopuszczalne napięcie pracy — nie niższe niż w części fabrycznej,
- wykonanie przeznaczone do pracy z silnikiem prądu przemiennego,
- rodzaj końcówek, wymiary i sposób zamocowania.
Pomiar uzwojeń silnika bez napięcia może wykazać przerwę lub zwarcie do obudowy, ale nie istnieje jedna prawidłowa rezystancja dla wszystkich silników okapów. Ciągłość uzwojenia nie potwierdza też zachowania silnika pod obciążeniem. Pomiary napięcia na przewodach silnika podczas zmiany biegów wykonuje się na odsłoniętym układzie 230 V, dlatego są przeznaczone wyłącznie dla wykwalifikowanego technika.
Opisane pomiary pod napięciem i naprawy płytki wymagają kwalifikacji, doświadczenia oraz odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Panel sensorowy, płytka sterowania i oświetlenie LED
W OWP9641TB przed wybraniem biegu lub włączeniem lampy trzeba uaktywnić tryb StandBy. Jeżeli sensory nie reagują, najpierw oczyść i osusz szklaną powierzchnię panelu oraz odłącz okap od zasilania na kilka minut. Jeśli problem wraca, kontrola powinna objąć przewód panelu, złącza i zasilanie elektroniki.

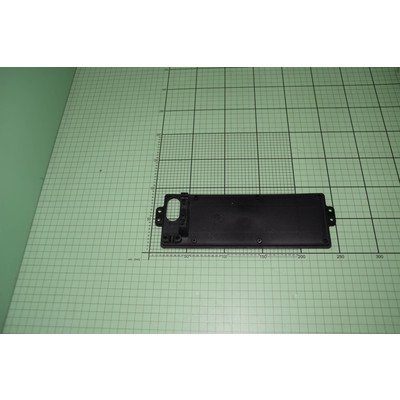

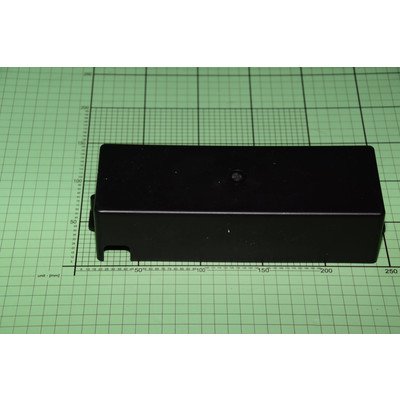

Brak wszystkich funkcji przy sprawnym gnieździe może oznaczać usterkę zasilacza na płytce, bezpiecznika, ścieżek, przewodów lub samego modułu. Oględziny mogą ujawnić nadpalenie, pęknięty element albo luźne złącze, ale brak widocznych uszkodzeń nie oznacza, że elektronika jest sprawna. Nie należy zamawiać płytki tylko dlatego, że panel jest ciemny.
Gdy nie działa wyłącznie oświetlenie, sprawdza się moduł LED, jego przewody oraz wyjście sterujące. Zamienny moduł musi mieć parametry zgodne z elementem fabrycznym. Nie wolno podłączać przypadkowej lampy LED bez ustalenia napięcia, sposobu zasilania i biegunowości.
Dostęp i wymiana części
Filtry aluminiowe wyjmuje się od spodu po zwolnieniu ich zatrzasków. Dają one dostęp do filtrów węglowych oraz części strefy turbiny. Dalsza droga zależy od wymienianego elementu: lampa i jej obudowa znajdują się w dolnej części okapu, natomiast przewody, sterownik, silnik i elementy mocujące mogą wymagać zdjęcia kolejnych osłon.
Przed rozłączeniem instalacji zrób zdjęcia złączy i oznacz przewody. Nie ciągnij za żyły, lecz za korpus wtyku. Przy montażu sprawdź, czy przewody nie wchodzą w obszar wirnika, nie są przygniecione osłoną i nie dotykają ostrych krawędzi.

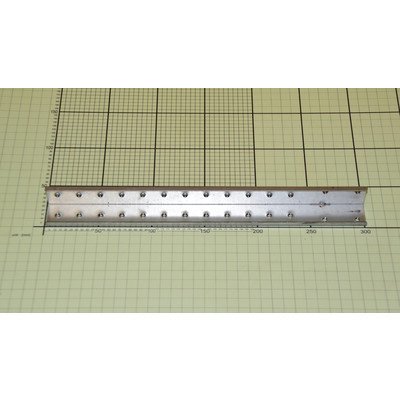

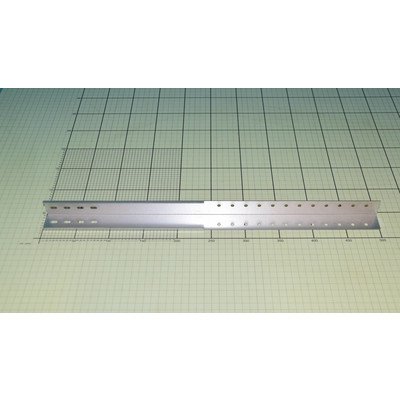

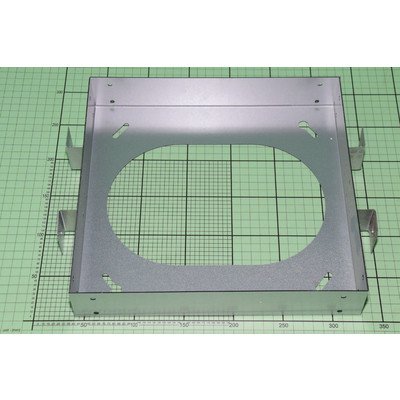

Okap wyspowy jest ciężkim urządzeniem zawieszonym pod sufitem. Wymiana komina, uchwytów albo części konstrukcyjnych wymaga podparcia urządzenia i oceny mocowania sufitowego. Nie odkręcaj elementów zawieszenia bez zabezpieczenia okapu przed opadnięciem. Po naprawie uruchom osobno oświetlenie i każdy bieg, słuchając, czy turbina nie ociera i czy obudowa nie wpada w drgania.
Jak dobrać część do OWP9641TB?
Dla urządzeń Amica przygotuj trzy dane z tabliczki znamionowej:
- pełny model OWP9641TB,
- kod wyrobu 1194463,
- 14-cyfrowy numer fabryczny.
Sam wygląd części nie wystarcza. Obudowy dmuchawy mogą mieć wersję lewą i prawą, filtry różnią się wymiarami i zaczepami, a kominy — kolorem oraz długością. Przy silniku porównaj mocowanie, turbinę, przewody i parametry. Przy lampie oraz płytce sterowania sprawdź numer części, wersję wykonania, rozmieszczenie złączy i zgodność katalogową. Nie zakładaj, że podobna płytka z innymi oznaczeniami będzie zamienna albo że każdy moduł wymaga programowania.
Jeżeli oznaczenia na tabliczce nie odpowiadają kodowi 1194463, przejdź do kategorii okapów wyspowych Amica i wyszukaj właściwy wariant. Najbezpieczniejszym następnym krokiem przed zamówieniem silnika, elektroniki lub elementu konstrukcyjnego jest porównanie numeru części oraz przesłanie czytelnego zdjęcia całej tabliczki znamionowej.
FAQ – części i naprawa Amica OWP9641TB
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zabrudzone filtry, nasycony filtr węglowy, zgnieciony lub niedrożny przewód, nieprawidłowy tryb pracy i brak nawiewu do kuchni. Silnik podejrzewa się dopiero wtedy, gdy instalacja jest drożna, turbina czysta, a obroty nadal są zbyt niskie.
Czy filtr węglowy jest potrzebny przy podłączeniu do wentylacji?
Nie. Filtr węglowy stosuje się w trybie pochłaniacza, gdy powietrze wraca do pomieszczenia. W trybie wyciągu może niepotrzebnie ograniczać przepływ i powinien zostać usunięty.
Jak często czyścić filtry aluminiowe w tym okapie?
Producent zaleca czyszczenie filtra przeciwtłuszczowego co miesiąc przy normalnej eksploatacji. Zmiana koloru aluminiowej siatki po myciu nie jest sama w sobie podstawą do wymiany; ważniejsze są uszkodzenia, deformacja i niedrożność.
Czy kondensator można sprawdzić omomierzem?
Omomierz może wykazać zwarcie, ale nie daje wiarygodnej oceny pojemności. Właściwy test wykonuje się miernikiem pojemności po odłączeniu i rozładowaniu kondensatora, a wynik porównuje z jego oznaczeniem i tolerancją.
Dlaczego silnik nie działa, skoro oświetlenie świeci?
Lampa i silnik korzystają z różnych obwodów wykonawczych. Sprawne oświetlenie nie wyklucza uszkodzenia kondensatora, silnika, przewodów ani wyjścia płytki sterującej odpowiedzialnego za napęd.
Czy kod 1194463 wystarczy do zakupu części?
Kod wyrobu znacznie zawęża dobór, ale przy częściach mających kilka wersji warto potwierdzić także model i 14-cyfrowy numer fabryczny. Jest to szczególnie istotne przy elektronice, silniku, lampie oraz elementach konstrukcyjnych.
