1060425 - Okap nadkuchenny OKS 661 S (Amica)
Części do okapu Amica OKS 661 S o kodzie wyrobu 1060425 służą do naprawy układu wyciągu, sterowania, oświetlenia i obudowy. Przed wymianą silnika lub sterownika warto wykluczyć zatłuszczony filtr, niedrożny przewód oraz zablokowaną turbinę. Zgodność części potwierdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak ustalić przyczynę usterki okapu Amica OKS 661 S?
Okap składa się z kilku układów, które można wstępnie ocenić oddzielnie: toru przepływu powietrza, silnika z turbiną, sterowania oraz oświetlenia. Ten sam objaw nie przesądza więc, którą część należy wymienić. Przykładowo słabe usuwanie pary może wynikać zarówno z zabrudzonego filtra, jak i ze zwężenia przewodu, braku dopływu powietrza do kuchni albo nieprawidłowej pracy silnika.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części | Interpretacja |
| Okap pracuje, ale słabo odprowadza parę | zatłuszczony filtr aluminiowy, niedrożny lub nieszczelny przewód, zbyt wiele zwężeń, zabrudzona turbina, problem z silnikiem | stan filtra, drożność wylotu, szczelność połączeń i różnicę działania przy zapewnionym nawiewie do pomieszczenia | poprawa po umyciu filtra lub otwarciu nawiewu nie potwierdza usterki silnika; brak poprawy uzasadnia oględziny turbiny i napędu |
| Silnik buczy, lecz turbina nie rusza | ciało obce, tłuszcz blokujący wirnik, ocieranie turbiny, zużyte łożyskowanie, uszkodzone uzwojenie albo kondensator pracy, jeżeli występuje w danym wykonaniu | po odłączeniu zasilania sprawdzić, czy turbina obraca się bez zacięć; obejrzeć silnik, przewody i ewentualny kondensator | swobodny obrót nie dowodzi sprawności elektrycznej; wyraźny opór lub ocieranie wskazuje najpierw na problem mechaniczny |
| Oświetlenie działa, ale wentylator nie | uszkodzony tor sterowania silnikiem, połączenie przewodów, silnik, zablokowana turbina | reakcję panelu, złącza, ślady przegrzania oraz ciągłość uzwojeń silnika | działające lampy potwierdzają obecność zasilania tylko w części obwodów, a nie sprawność sterownika ani silnika |
| Nie działa ani silnik, ani światło | brak zasilania, uszkodzony przewód, złącze, zabezpieczenie lub sterownik | gniazdo za pomocą innego sprawnego odbiornika, stan przewodu i dostępnych złączy | brak wszystkich funkcji nie jest podstawą do automatycznej wymiany modułu sterującego |
| Nie świeci jedna lampa | przepalona żarówka, uszkodzona oprawka lub połączenie | zamienić miejscami sprawne i niesprawne źródło światła, jeśli oba mają identyczne parametry | jeśli problem pozostaje po tej samej stronie, należy sprawdzić oprawkę i przewody; jeśli przenosi się z żarówką, uszkodzone jest źródło światła |
| Nie świecą obie lampy | dwie zużyte żarówki, transformator, sterowanie oświetleniem, wiązka lub złącza | ciągłość obu żarówek, styki oprawek i połączenia transformatora | jednoczesny brak światła częściej uzasadnia kontrolę wspólnego obwodu niż zakup dwóch żarówek bez sprawdzenia |
| Okap stał się głośny lub drga | zabrudzone filtry, niewyważona albo ocierająca turbina, luźna obudowa, zużyty silnik, rezonans rury lub zbyt duże zwężenie wylotu | porównać dźwięk na kolejnych biegach, skontrolować filtr, mocowania, turbinę i przewód wentylacyjny | grzechotanie zwykle kieruje uwagę na element mechaniczny; świst i hałas powietrza mogą pochodzić z instalacji, mimo sprawnego silnika |
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Najpierw wyjmij aluminiowy filtr przeciwtłuszczowy i oceń, czy jego siatka nie jest zaklejona tłuszczem. Filtr przeznaczony do mycia należy oczyścić łagodnym detergentem, dokładnie wypłukać i całkowicie wysuszyć przed montażem. Zmiana koloru aluminium po myciu nie musi oznaczać uszkodzenia, ale odkształcenie ramki, rozerwanie siatki lub niesprawny zatrzask mogą uzasadniać wymianę.
Następnie ustal tryb pracy okapu:
- w trybie wyciągu powietrze powinno być odprowadzane osobnym przewodem na zewnątrz, a filtr węglowy nie powinien niepotrzebnie ograniczać przepływu;
- w trybie pochłaniacza oczyszczone powietrze wraca do kuchni, dlatego potrzebne są właściwie dobrane filtry węglowe oraz drożne otwory wylotowe.
Jeżeli silnik przyspiesza, a ilość usuwanej pary pozostaje mała, obejrzyj przewód za okapem. Zgnieciona rura elastyczna, gwałtowna redukcja średnicy, liczne kolana, nieszczelne połączenie lub niedrożny kanał zwiększają opór przepływu. Mogą jednocześnie osłabiać wyciąg i zwiększać hałas. Próby z odłączonym przewodem powinien wykonywać instalator, ponieważ okap musi być stabilnie zamocowany, a kanał nie może zostać podłączony do czynnego przewodu spalinowego.
Znaczenie ma również nawiew. Jeśli po uchyleniu okna lub otwarciu nawiewnika skuteczność wyciągu wyraźnie rośnie, przyczyną może być niedostateczny dopływ powietrza, a nie część elektryczna. W pomieszczeniu z urządzeniem spalającym gaz lub inne paliwo ocenę wentylacji należy powierzyć osobie z odpowiednimi kwalifikacjami.
Jak sprawdzić silnik, turbinę i sterowanie?
Po odłączeniu okapu od sieci i zabezpieczeniu go przed przypadkowym włączeniem zdejmij filtr aluminiowy. Uzyskasz w ten sposób dostęp do dolnej części wnętrza i będziesz mógł sprawdzić, czy turbina nie jest oblepiona tłuszczem, pęknięta, przesunięta lub ociera o obudowę dmuchawy. Nie obracaj łopatek z dużą siłą — tworzywo może pęknąć, a odkształcona turbina będzie powodowała wibracje.
Przed rozłączeniem wiązek wykonaj zdjęcia i oznacz złącza. W silniku wielobiegowym może występować kilka przewodów odpowiadających poszczególnym odczepom uzwojenia. Nie należy podłączać ich na podstawie koloru ani schematu znalezionego dla innego modelu.
Pomiar uzwojeń silnika
Pomiar wykonuje się przy odłączonym zasilaniu oraz wypiętym z obwodu silniku, aby sterownik nie wpływał na wskazanie. Miernik ustaw na pomiar rezystancji i sprawdź ciągłość między zaciskami zgodnie ze schematem konkretnego wykonania.
- wynik wskazujący przerwę na wymaganym uzwojeniu może oznaczać uszkodzenie uzwojenia, bezpiecznika termicznego albo połączenia wewnętrznego;
- bardzo mała rezystancja nie wystarcza do rozpoznania zwarcia międzyzwojowego;
- różne wartości między odczepami mogą być prawidłowe dla silnika wielobiegowego;
- nie istnieje jedna prawidłowa rezystancja właściwa dla wszystkich silników okapów.
Zwykły multimetr nie potwierdzi stanu izolacji uzwojenia ani zachowania silnika po rozgrzaniu. Pomiar rezystancji izolacji odpowiednim miernikiem oraz diagnostyka napięć przy pracującym okapie są przeznaczone dla wykwalifikowanego serwisanta.
Jeżeli w danym wykonaniu zastosowano kondensator silnika, należy odczytać jego oznaczenie i zmierzyć pojemność po bezpiecznym odłączeniu oraz rozładowaniu. Kondensator z widocznym pęknięciem, wyciekiem lub wynikiem poza tolerancją podaną na obudowie wymaga wymiany na element o zgodnej pojemności, napięciu znamionowym, klasie pracy i sposobie mocowania. Samo buczenie silnika nie jest jednak dowodem jego uszkodzenia — taki objaw może również powodować zablokowana turbina albo uszkodzenie uzwojenia.
Opisane pomiary kondensatora, silnika, izolacji i układów zasilanych napięciem sieciowym wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Diagnostyka oświetlenia halogenowego
W tej wersji okapu stosowany jest układ oświetlenia z halogenami G4 12 V 20 W oraz transformatorem. Nowa żarówka musi mieć zgodne napięcie, moc, trzonek i gabaryty. Zastosowanie źródła o większej mocy może przegrzewać oprawkę, przewody lub osłonę lampy.
Po ostygnięciu lampy i odłączeniu okapu od sieci wyjmij żarówkę. Pomiar ciągłości jej włókna pozwala wykryć przerwę, ale nie ocenia stanu oprawki. Jeśli nowa, zgodna żarówka nie świeci, obejrzyj styki pod kątem poluzowania, nalotu i śladów przegrzania.
Gdy nie działają obie lampy, sprawdzenie samej ciągłości uzwojeń transformatora ma ograniczoną wartość: uzwojenie może mieć ciągłość, a transformator mimo tego nie pracować prawidłowo pod obciążeniem. Pomiar napięcia wyjściowego przy zasilonym urządzeniu powinien wykonać serwisant, ponieważ po stronie pierwotnej występuje napięcie sieciowe.
Halogenu nie należy dotykać gołymi palcami. Tłusty ślad pozostawiony na bańce powoduje miejscowe przegrzewanie; żarówkę najlepiej montować przez czystą tkaninę lub papier.

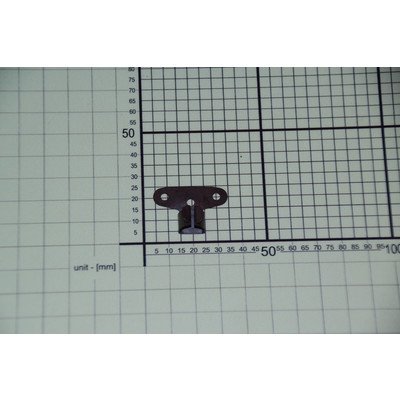

Dostęp do części i kolejność wymiany
Podstawowy dostęp serwisowy rozpoczyna się od zdjęcia aluminiowego filtra. Za nim znajdują się elementy układu zasysania, a wewnątrz obudowy rozmieszczono silnik, turbinę, wiązki, sterowanie i tor oświetlenia. Dostęp do silnika może wymagać zdjęcia elementów osłaniających dmuchawę, natomiast przewód, przyłącze oraz górne części obudowy są dostępne od strony komina okapu.
Bezpieczna kolejność prac obejmuje:
- Odłączenie urządzenia od zasilania i sprawdzenie braku możliwości przypadkowego uruchomienia.
- Zabezpieczenie płyty grzewczej oraz szklanych i lakierowanych elementów okapu.
- Wyjęcie filtra przeciwtłuszczowego i wykonanie zdjęć rozmieszczenia przewodów.
- Demontaż tylko tych osłon, które blokują dostęp do wymienianego podzespołu.
- Podtrzymanie silnika, turbiny lub elementu obudowy przed zwolnieniem ostatniego mocowania.
- Oczyszczenie powierzchni montażowych bez zalewania silnika, transformatora i sterownika.
- Ułożenie przewodów z dala od turbiny, ostrych krawędzi i gorących części oświetlenia.
- Montaż filtrów oraz kontrolę wszystkich biegów, oświetlenia, drgań i szczelności przewodu.
Nie uruchamiaj okapu z luźną turbiną ani niezabezpieczonym sterownikiem. Nie mostkuj przełączników i zabezpieczeń. Jeżeli naprawa wymaga zdejmowania całego okapu ze ściany, potrzebna jest druga osoba — korpus jest nieporęczny, a przewód i przyłącze wentylacyjne mogą zostać uszkodzone podczas opuszczania urządzenia.
Jak dobrać części do Amica OKS 661 S 1060425?
Nazwa OKS 661 S nie powinna być jedynym kryterium. W urządzeniach Amica należy porównać:
- pełny model: OKS 661 S;
- kod wyrobu: 1060425;
- 14-cyfrowy numer fabryczny;
- numer części zdemontowanej, jeśli jest czytelny;
- rodzaj złącza, mocowanie, wymiary i parametry elektryczne.
Tabliczka znamionowa okapu znajduje się wewnątrz obudowy i jest dostępna po wyjęciu filtrów aluminiowych. W przypadku silnika lub sterownika podobny wygląd i pasująca kostka nie potwierdzają zgodności: mogą różnić się odczepy prędkości, mocowanie, układ przewodów lub sposób sterowania. Przy elementach mechanicznych trzeba dodatkowo porównać średnicę, rozstaw mocowań, kierunek i położenie montażowe.
Jeżeli na tabliczce widnieje inny kod wyrobu, nie wybieraj części z tej strony tylko dlatego, że okap ma szerokość 60 cm lub podobną obudowę. Wróć wtedy do kategorii okapów Amica o szerokości 60 cm i odszukaj dokładne oznaczenie urządzenia.
FAQ – części i naprawa Amica OKS 661 S
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw należy umyć i wysuszyć filtr aluminiowy, sprawdzić tryb pracy, drożność przewodu, otwory wylotowe oraz dopływ powietrza do kuchni. Dopiero brak poprawy i nieprawidłowości wykryte przy turbinie lub w pomiarach uzasadniają podejrzenie silnika.
Dlaczego silnik buczy, ale wentylator się nie obraca?
Przyczyną może być zablokowana lub ocierająca turbina, zużyte łożyskowanie, uszkodzone uzwojenie albo kondensator pracy, jeśli występuje w danym wariancie. Najpierw przy odłączonym zasilaniu sprawdza się swobodę obrotu turbiny, a następnie obwód elektryczny.
Dlaczego po wymianie żarówki oświetlenie nadal nie działa?
Jeżeli nie świeci jedna lampa, sprawdź oprawkę i jej styki. Brak obu świateł może wskazywać na wspólny przewód, sterowanie lub transformator. Sama ciągłość transformatora nie potwierdza jego prawidłowej pracy pod obciążeniem.
Czy można zamontować mocniejszy halogen G4?
Nie należy zwiększać mocy względem fabrycznej specyfikacji. Dla tej wersji właściwy jest halogen G4 12 V 20 W. Mocniejsza żarówka może przeciążyć transformator i przegrzewać oprawkę lub osłonę lampy.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica tabliczka jest umieszczona wewnątrz obudowy. Dostęp uzyskuje się po wyjęciu aluminiowego filtra przeciwtłuszczowego. Do doboru przygotuj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny.
Czy sterownik można dobrać wyłącznie po wyglądzie płytki?
Nie. Płytki mogą wyglądać podobnie, lecz różnić się połączeniami, funkcjami lub wykonaniem. Zgodność sterownika należy potwierdzić katalogowo dla kodu wyrobu 1060425 i numeru fabrycznego urządzenia.
