Części do okapu kominowego Amica KH17286 o kodzie wyrobu 1160585 obejmują między innymi filtry, elementy dmuchawy, oświetlenie, obudowę i mocowania. Przed zakupem ustal przyczynę słabego ciągu, hałasu lub braku reakcji urządzenia. Zgodność części potwierdzaj na podstawie kodu wyrobu, modelu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do okapu Amica KH17286 1160585

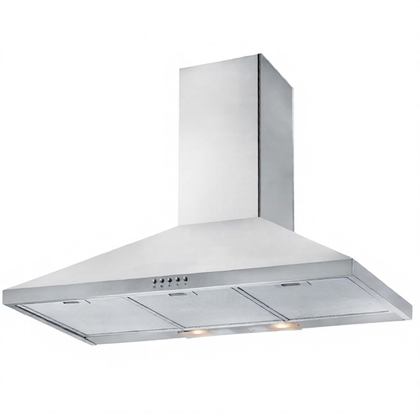

Kategoria dotyczy okapu kominowego KH17286 identyfikowanego kodem wyrobu 1160585. W tym urządzeniu stosowane są między innymi metalowy filtr przeciwtłuszczowy, filtry węglowe do pracy w obiegu zamkniętym, zespół wentylatora z silnikiem i wirnikiem, obudowy dmuchawy, elementy oświetlenia oraz uchwyty i maskownice komina.
Poszczególne usterki mogą dawać podobne objawy, dlatego przed zamówieniem silnika, wentylatora lub elementu sterowania warto najpierw wykluczyć zabrudzone filtry, zablokowany przepływ powietrza, luźne mocowanie i problemy z instalacją wyciągową.
Okap słabo pochłania opary — od czego zacząć?
Słaby ciąg nie oznacza automatycznie uszkodzenia silnika. Kolejność kontroli zależy od sposobu pracy okapu.
Okap pracuje jako wyciąg
W trybie wyciągowym powietrze powinno być odprowadzane przewodem poza pomieszczenie. Sprawdź kolejno:
- Metalowy filtr przeciwtłuszczowy — silnie zatłuszczona siatka ogranicza przepływ. Filtr można wyjąć po zwolnieniu zatrzasku i umyć ręcznie łagodnym detergentem. Mycie w zmywarce jest dopuszczalne tylko zgodnie z instrukcją urządzenia; odbarwienie aluminium nie musi oznaczać uszkodzenia.
- Drożność przewodu — zgnieciona rura elastyczna, zbyt wiele ciasnych kolan, zwężenie, zabrudzenie kanału albo zablokowana klapa zwrotna mogą zmniejszyć wydajność mimo prawidłowych obrotów wentylatora.
- Dopływ powietrza do kuchni — jeżeli po uchyleniu okna ciąg wyraźnie się poprawia, problem może dotyczyć niedostatecznego nawiewu, a nie części okapu.
- Wirnik i obudowę dmuchawy — osad tłuszczu na łopatkach zaburza przepływ i wyważenie. Pęknięta, odkształcona lub ocierająca turbina kwalifikuje się do wymiany.
Filtr węglowy nie jest potrzebny podczas typowej pracy wyciągowej. Pozostawienie nieprzewidzianego filtra węglowego na wlocie może dodatkowo zwiększać opór przepływu.
Okap pracuje jako pochłaniacz
W obiegu zamkniętym powietrze przechodzi przez filtr przeciwtłuszczowy i filtry z węglem aktywnym, a następnie wraca do kuchni. Jeżeli wentylator pracuje normalnie, lecz zapachy pozostają, bardziej prawdopodobne jest nasycenie filtrów węglowych niż awaria silnika.
Standardowych filtrów węglowych nie należy myć ani regenerować, jeśli producent konkretnego wkładu nie przewidział takiej możliwości. Termin wymiany zależy od rodzaju filtra i intensywności gotowania. Nowy filtr musi mieć właściwe wymiary, mocowanie i liczbę wkładów przewidzianą dla KH17286.
Jak rozpoznać problem z wentylatorem lub silnikiem?
| Objaw | Co może być przyczyną | Co sprawdzić | Jak interpretować wynik |
| Silnik słychać, ale wirnik nie rusza | Zablokowany wirnik, zużyte łożyskowanie, kondensator pracy lub uzwojenie silnika | Po odłączeniu zasilania sprawdzić swobodę ruchu wirnika i brak ocierania | Opór mechaniczny wskazuje na problem turbiny, zabrudzenie albo zużycie silnika; swobodny ruch nie potwierdza jeszcze sprawności elektrycznej |
| Okap działa wolno na każdym biegu | Ograniczony przepływ, niewłaściwe sterowanie, kondensator o utraconej pojemności lub uszkodzenie silnika | Zdjąć zabrudzone filtry do krótkiej kontroli serwisowej, sprawdzić kanał i porównać zachowanie wszystkich biegów | Poprawa po usunięciu przeszkody wskazuje na opory przepływu; brak poprawy wymaga diagnostyki napędu i sterowania |
| Działa tylko część biegów | Przełącznik, połączenia, odczepy uzwojenia albo układ sterujący | Obejrzeć złącza i przewody, sprawdzić ciągłość odpowiednich torów według schematu konkretnego silnika | Sama sprawność jednego biegu nie przesądza, czy uszkodzony jest przełącznik, przewód czy uzwojenie |
| Okap drży lub stuka | Zabrudzony albo uszkodzony wirnik, luźna obudowa dmuchawy, maskownica lub klapa zwrotna | Sprawdzić łopatki, mocowanie silnika, obudowy i elementy komina | Hałas zmieniający się po dociśnięciu maskownicy wskazuje raczej na rezonans mocowania niż awarię elektryczną |
| Wentylator nie działa, ale światło świeci | Obwód silnika, przełącznik, przewody, kondensator lub sam silnik | Sprawdzić połączenia od panelu do zespołu dmuchawy, bezpieczniki urządzenia i stan elementów | Działające światło potwierdza jedynie obecność zasilania w części instalacji okapu |
Nie należy długo uruchamiać silnika, który tylko buczy lub szybko się nagrzewa. Brak obrotów przy zasilonym uzwojeniu może doprowadzić do dalszego przegrzania.
Jak wykonać podstawowe pomiary?
Przed pomiarem odłącz okap od sieci, zabezpiecz go przed przypadkowym włączeniem i upewnij się, że badany element jest elektrycznie odseparowany od reszty układu. Zrób zdjęcie złączy przed ich rozpięciem. Nie zakładaj funkcji przewodu na podstawie samego koloru.
Kontrola uzwojeń silnika
Omomierzem można sprawdzić, czy pomiędzy wspólnym zaciskiem silnika a zaciskami poszczególnych biegów występuje ciągłość. Przerwa w jednym torze może wskazywać na uszkodzony przewód, zabezpieczenie termiczne lub uzwojenie. Bardzo mała rezystancja nie pozwala sama w sobie wykluczyć zwarć międzyzwojowych.
Należy także sprawdzić, czy zaciski robocze nie mają przejścia do metalowego korpusu silnika. Taki wynik oznacza uszkodzenie izolacji i wyklucza dalsze użytkowanie zespołu. Nie ma jednej prawidłowej rezystancji wspólnej dla wszystkich silników okapów — wartości trzeba porównać ze schematem, dokumentacją lub pomiarami właściwymi dla konkretnego wykonania.
Kontrola kondensatora
Jeżeli zastosowany wariant silnika ma kondensator pracy, trzeba go odłączyć i bezpiecznie rozładować zgodnie z procedurą serwisową. Miernik z funkcją pomiaru pojemności powinien wskazać wartość zbliżoną do oznaczenia na obudowie, z uwzględnieniem podanej tolerancji. Widoczne wybrzuszenie, pęknięcie albo wyciek również kwalifikują element do wymiany.
Prawidłowa pojemność zmierzona bez obciążenia nie daje pełnej pewności, że kondensator zachowuje się poprawnie podczas pracy. Z kolei wymiana kondensatora na próbę nie rozstrzyga usterki silnika, sterowania ani połączeń. Zamiennik musi mieć właściwą pojemność, rodzaj przeznaczony do ciągłej pracy z silnikiem oraz napięcie znamionowe nie niższe niż w części fabrycznej.
Pomiary napięcia w pracującym okapie i diagnostyka modułów zasilanych bezpośrednio z sieci są przeznaczone dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i właściwych metod zabezpieczenia stanowiska.
Oświetlenie nie działa — żarówka czy instalacja?
W KH17286 występują elementy oświetlenia obejmujące żarówkę, uchwyt i gniazdo. Jeśli nie świeci jedna lampa, zacznij od kontroli źródła światła oraz styków oprawki. Okopcenie, nadtopienie lub poluzowanie gniazda oznacza, że sama wymiana żarówki może nie wystarczyć.
Jeżeli nie działa całe oświetlenie, trzeba również sprawdzić przycisk, przewody i tor zasilający. Nowe źródło światła powinno odpowiadać parametrom fabrycznym — znaczenie mają trzonek, napięcie, moc, gabaryty i odporność na temperaturę. W tej rodzinie części występuje żarówka halogenowa GU10 20 W 230 V, ale przed zakupem należy potwierdzić, że takie wykonanie znajduje się w naprawianym egzemplarzu.
Dostęp do części i wymiana
Tabliczka znamionowa oraz podstawowe elementy wewnętrzne są dostępne po wyjęciu aluminiowego filtra przeciwtłuszczowego. Dalsza droga demontażu zależy od wymienianej części:
- filtr oraz elementy oświetlenia są dostępne od spodu okapu;
- wirnik, silnik i obudowy dmuchawy wymagają otwarcia zespołu wentylatora;
- elementy przyłączeniowe, przewody i część sterowania mogą wymagać zdjęcia osłony wewnętrznej;
- maskownice i uchwyty komina są mocowane do korpusu oraz ściany i trzeba je podtrzymywać podczas odkręcania.
Przed odłączeniem silnika oznacz każde złącze i jego położenie. Nie ciągnij za przewody i nie uruchamiaj silnika poza obudową bez procedury przeznaczonej dla konkretnego zespołu. Przy wymianie wirnika sprawdź, czy nie ociera on o lewą lub prawą obudowę dmuchawy oraz czy obraca się bez bicia.
Po montażu załóż filtr przeciwtłuszczowy, sprawdź stabilność obudowy i wykonaj próbę wszystkich biegów oraz oświetlenia. Nietypowe drgania, zapach nagrzanej izolacji, iskrzenie albo szybkie nagrzewanie silnika są wskazaniem do natychmiastowego odłączenia urządzenia.
Jak dobrać część do Amica KH17286?
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model: KH17286,
- kod wyrobu: 1160585,
- 14-cyfrowy numer fabryczny.
W okapach Amica tabliczka zwykle znajduje się wewnątrz obudowy i można ją odczytać po zdemontowaniu metalowego filtra. Numer fabryczny bywa również umieszczony na naklejce w karcie gwarancyjnej.
Samo podobieństwo zdjęcia nie wystarcza. Przy filtrze porównaj wymiary, grubość, liczbę wkładów i zaczepy. Przy wentylatorze oraz silniku sprawdź numery części, wykonanie złączy, sposób mocowania, kierunek pracy i zgodność z obudową dmuchawy. Dla elementów komina istotne są wymiary, położenie otworów oraz wersja wykończenia.
Oznaczenie „No logo” należy zachować podczas identyfikacji wariantu urządzenia, ale nie zastępuje ono kodu wyrobu i numeru fabrycznego. Jeżeli tabliczka wskazuje inny model lub kod, przejdź do kategorii okapów Amica o szerokości 60 cm i wyszukaj właściwe oznaczenie.
FAQ — części do okapu Amica KH17286
Czy słaby ciąg oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź metalowy filtr, filtry węglowe w trybie pochłaniacza, drożność przewodu, klapę zwrotną i dopływ powietrza. Silnik podejrzewaj, gdy wirnik mimo czystego toru przepływu nie osiąga prawidłowych obrotów, buczy, przegrzewa się lub ma nieprawidłowe wyniki pomiarów.
Czy filtr węglowy można umyć?
Standardowego filtra z węglem aktywnym nie myje się, ponieważ po nasyceniu traci zdolność pochłaniania zapachów. Wyjątkiem są specjalne filtry regenerowalne, jeśli ich producent wyraźnie przewidział odpowiednią procedurę.
Dlaczego silnik buczy, ale wentylator nie rusza?
Przyczyną może być mechaniczne zablokowanie wirnika, zużycie silnika, problem z kondensatorem lub niewłaściwe zasilanie uzwojenia. Najpierw po odłączeniu urządzenia sprawdź, czy wirnik obraca się swobodnie. Nie pomagaj mu ręką przy podłączonym napięciu.
Czy można dobrać część wyłącznie po nazwie KH17286?
Do wstępnego wyszukania części model jest przydatny, lecz ostatecznie należy potwierdzić kod wyrobu 1160585 i 14-cyfrowy numer fabryczny. Chroni to przed zakupem elementu przeznaczonego do podobnego, ale inaczej wykonanego wariantu.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica jest zwykle umieszczona wewnątrz obudowy. Najpierw odłącz urządzenie od zasilania, a następnie wyjmij aluminiowy filtr przeciwtłuszczowy. Nie usuwaj ani nie uszkadzaj naklejki, ponieważ jej dane są potrzebne przy późniejszych naprawach.
