1160723 - OKC IN 600 MS (IN600MS) Amica
Części do okapu Amica IN 600 MS o kodzie wyrobu 1160723 obejmują elementy filtracji, oświetlenia LED, sterowania, instalacji elektrycznej i układu wentylatora. Przed zakupem ustal, czy słabe pochłanianie, buczenie albo brak reakcji wynika z części okapu, czy z zabrudzonego filtra lub niedrożnego kanału. Zgodność potwierdzaj pełnymi danymi z tabliczki znamionowej.
Części do okapu Amica IN 600 MS 1160723
Amica IN 600 MS jest skośnym okapem kominowym o szerokości 60 cm, wyposażonym w jeden silnik, cztery prędkości, sterowanie sensorowe i oświetlenie LED. Może działać jako wyciąg, który usuwa powietrze przewodem na zewnątrz, albo jako pochłaniacz, który oczyszcza je przez filtr węglowy i oddaje do kuchni. Rozróżnienie trybu pracy jest ważne podczas diagnozowania słabego pochłaniania i dobierania filtrów.
Do tego modelu mogą być potrzebne między innymi filtr przeciwtłuszczowy, filtr węglowy FWK 300, kompletna dmuchawa, wiązki przewodów, zasilacz lub listwa LED, panel sensorowy, moduł sterowania oraz elementy obudowy i mocowania. Nie należy jednak wybierać części wyłącznie na podstawie objawu – podobne zachowanie okapu może mieć kilka różnych przyczyn.
Jak rozpoznać źródło usterki?
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Okap słabo usuwa parę | Zabrudzony filtr tłuszczowy, nasycony filtr węglowy, niedrożny lub zwężony przewód, brak dopływu powietrza, zabrudzona turbina, zużyty silnik | Tryb pracy, stan filtrów, wylot i drożność przewodu, zachowanie przy uchylonym oknie | Wyraźna poprawa po uchyleniu okna wskazuje na problem z dopływem powietrza lub instalacją, ale nie potwierdza sprawności silnika |
| Silnik buczy, lecz nie startuje | Zablokowany wirnik, osad tłuszczu, uszkodzony kondensator pracy, silnik lub sterowanie | Po odłączeniu zasilania sprawdzić, czy turbina nie ociera i obraca się bez wyraźnego oporu | Blokada mechaniczna kieruje diagnostykę na dmuchawę; swobodny wirnik nie wyklucza kondensatora ani uszkodzenia elektrycznego silnika |
| Działa światło, ale nie wentylator | Silnik, kondensator, wiązka silnika, wyjście modułu sterującego | Oględziny złączy i przewodów, kontrola turbiny, następnie pomiary obwodu silnika | Działające LED potwierdza tylko część toru zasilania; nie dowodzi sprawności modułu ani obwodu napędu |
| Wentylator działa, ale LED nie świeci | Listwa LED, jej zasilacz, przewody, złącze albo wyjście sterownika | Sprawdzić osadzenie wtyków i ślady przegrzania; pomiary napięcia zlecić osobie przygotowanej do pracy przy urządzeniach sieciowych | Prawidłowe wyjście zasilacza pod obciążeniem kieruje podejrzenie na listwę lub połączenia; brak wyjścia nie rozstrzyga przyczyny bez sprawdzenia wejścia |
| Panel nie reaguje lub działa przypadkowo | Wilgotna albo tłusta powierzchnia szkła, złącze panelu, wiązka, zasilacz modułu lub elektronika sterująca | Osuszyć i odtłuścić panel, odłączyć zasilanie na kilka minut, sprawdzić wtyki po odłączeniu urządzenia | Brak poprawy po czyszczeniu i ponownym uruchomieniu uzasadnia diagnostykę panelu oraz modułu, nie ich wymianę w ciemno |
| Pojawiły się grzechotanie i drgania | Luźne mocowanie, klapa zwrotna, zabrudzony albo uszkodzony wirnik, przewód dotykający obudowy | Porównać dźwięk na poszczególnych biegach i skontrolować elementy mechaniczne przy odłączonym zasilaniu | Hałas zależny od prędkości częściej wiąże się z przepływem, turbiną lub mocowaniem niż z samym panelem sterowania |
Okap słabo ciągnie – filtr, instalacja czy dmuchawa?
W pierwszej kolejności ustal, w jakim trybie pracuje urządzenie. W trybie pochłaniacza filtr węglowy jest potrzebny do redukcji zapachów, ale po nasyceniu stawia większy opór i traci skuteczność. Producent przewidział dla tego modelu filtr FWK 300. W trybie wyciągu filtr węglowy powinien być usunięty, a powietrze odprowadzane przewodem wentylacyjnym.
Metalowy filtr przeciwtłuszczowy trzeba regularnie myć. Instrukcja tej rodziny okapów zaleca czyszczenie co miesiąc podczas normalnej eksploatacji. Zmiana koloru aluminium po myciu w zmywarce nie jest sama w sobie powodem wymiany. Filtra nie należy jednak dalej używać, jeżeli jego siatka jest rozerwana, zdeformowana lub nie daje się prawidłowo zamocować.
Jeżeli po zdjęciu zabrudzonego filtra przepływ wyraźnie rośnie, przyczyną jest najpewniej ograniczenie na filtrze. Krótką próbę wykonuj bez gotowania i nie używaj okapu bez filtra podczas normalnej pracy, ponieważ tłuszcz będzie osadzał się na turbinie oraz elementach elektrycznych.
Gdy filtry są czyste, sprawdź instalację. Wylot tego modelu ma średnicę 150 mm, natomiast instrukcja rodziny dopuszcza podłączenie przewodu 150 lub 120 mm. Redukcja średnicy, długa rura, ostre kolana, zaciśnięty przewód elastyczny albo niedrożna klapa zwiększają opory i hałas. Sam fakt, że silnik pracuje szybko, nie oznacza więc prawidłowej wydajności całego układu.
Pomocna jest próba przy lekko uchylonym oknie. Jeżeli przepływ wyraźnie się poprawia, trzeba skontrolować nawiew do pomieszczenia i warunki współpracy okapu z wentylacją. Ma to szczególne znaczenie w pomieszczeniach z urządzeniem spalającym paliwo. Ocena wentylacji i bezpiecznego dopływu powietrza powinna wtedy należeć do wykwalifikowanego instalatora.
Jak sprawdzić silnik i kondensator?
Najpierw odłącz okap od sieci, zdejmij filtr przeciwtłuszczowy i obejrzyj turbinę. Nagromadzony tłuszcz, obcy przedmiot, pęknięta łopatka lub ocieranie o obudowę mogą uniemożliwiać rozruch albo powodować drgania. Nie obracaj wirnika narzędziem i nie zalewaj zespołu silnika środkiem czyszczącym.
Kondensator pracy można oceniać miernikiem z funkcją pomiaru pojemności dopiero po bezpiecznym rozładowaniu i odizolowaniu go od układu zgodnie z procedurą serwisową. Wynik porównuje się z wartością i tolerancją nadrukowaną na konkretnym elemencie – nie istnieje jedna prawidłowa pojemność dla wszystkich okapów. Brak odczytu lub pojemność wyraźnie niższa od oznaczenia przemawia za uszkodzeniem, lecz prawidłowy pomiar nie gwarantuje poprawnej pracy pod napięciem i temperaturą roboczą.
Przy odłączonym złączu silnika można sprawdzić ciągłość uzwojeń według schematu albo oznaczeń konkretnego zespołu. Przerwa w wymaganym obwodzie wskazuje na uszkodzenie uzwojenia lub zabezpieczenia termicznego. Zwykły multimetr nie jest natomiast wystarczający do pełnej oceny izolacji silnika względem obudowy – do tego służy odpowiedni miernik rezystancji izolacji.
Pomiar napięcia na silniku podczas wydawania polecenia startu pozwala odróżnić problem napędu od sterowania: właściwe zasilanie przy swobodnym wirniku, lecz bez rozruchu, kieruje podejrzenie na silnik lub jego kondensator; brak zasilania wymaga sprawdzenia wiązki i modułu. Taki pomiar odbywa się przy napięciu sieciowym. Wymaga kwalifikacji, doświadczenia i zabezpieczonych przyrządów, dlatego nie jest przeznaczony dla osoby bez przygotowania.
Brak oświetlenia LED
W tym modelu zastosowano fabryczne oświetlenie LED. Jeśli wentylator pracuje, a światło nie, zacznij od sprawdzenia wtyków listwy i zasilacza, śladów wilgoci, nalotu oraz nadpaleń. Nie zastępuj modułu przypadkową żarówką tylko dlatego, że ma podobne napięcie znamionowe. Liczą się również rodzaj zasilania, moc, sposób sterowania, obciążenie minimalne, złącze i mocowanie.
Wymiana samej listwy nie pomoże, gdy zasilacz nie wytwarza właściwego napięcia pod obciążeniem. Z kolei brak napięcia na jego wyjściu nie świadczy automatycznie o jego uszkodzeniu, jeśli moduł sterujący nie podaje zasilania na wejście. Rozdzielenie tych przyczyn wymaga pomiarów według oznaczeń zamontowanych elementów.
Panel sensorowy i moduł sterowania
Panel dotykowy może nie reagować, gdy szkło jest mokre, pokryte tłuszczem albo czyszczone podczas pracy urządzenia. Najpierw wyłącz zasilanie, dokładnie osusz powierzchnię i wykonaj ponowne uruchomienie. Jeśli nie działa tylko jedna funkcja, należy skontrolować odpowiadające jej złącze i tor wyjściowy. Całkowicie martwy panel wymaga natomiast sprawdzenia przewodu sieciowego, połączeń ochronnych, zasilacza modułu i samej elektroniki.
Ślady przepięcia, pęknięte elementy, wypalone ścieżki lub osmolone złącza oznaczają, że nie wystarczy wymienić pierwszej widocznie uszkodzonej części. Trzeba zbadać pozostałe elementy wejścia zasilania i ustalić, czy zwarcie nie powstało w innym podzespole. Naprawa płytki po przepięciu obejmuje pracę przy obwodach sieciowych i wymaga kwalifikacji elektronicznych. Modułu nie wolno uruchamiać na stole bez zabezpieczeń ani zastępować uszkodzonych ścieżek prowizorycznymi przewodami.
Dostęp do części i wymiana
Dostęp do większości wewnętrznych elementów rozpoczyna się od odłączenia urządzenia od zasilania i wyjęcia metalowego filtra przez zwolnienie jego zatrzasku. Jeżeli okap działa jako pochłaniacz, za filtrem przeciwtłuszczowym znajduje się również filtr węglowy. Dalsza droga do dmuchawy, panelu i oświetlenia zależy od wymienianego elementu oraz wersji wykonania, dlatego przed odkręceniem obudowy warto porównać jej układ z dokumentacją części.
Podczas demontażu:
- zabezpiecz szklany front przed opadnięciem, uderzeniem i punktowym naciskiem;
- sfotografuj położenie wtyków oraz przebieg przewodów;
- chwytaj za korpus złącza, a nie za przewody;
- nie zamieniaj miejscami podobnych kostek bez sprawdzenia oznaczeń;
- nie uruchamiaj wentylatora z luźną turbiną lub zdjętymi osłonami;
- przed montażem filtra usuń tłuszcz z powierzchni mocowania, ale nie zalewaj silnika, panelu ani wiązek.
Po naprawie zamontuj wszystkie osłony i filtr przeciwtłuszczowy. Sprawdź kolejno oświetlenie, każdy bieg, funkcję czasowego wyłączenia, stabilność mocowania oraz występowanie drgań. Jeśli wymieniano dmuchawę, obserwuj, czy wirnik nie ociera i czy strumień powietrza rośnie wraz ze zmianą prędkości.
Jak dobrać właściwą część do IN 600 MS?
Do doboru części Amica przygotuj:
- pełny model: IN 600 MS / OKC IN600MS;
- kod wyrobu: 1160723;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Kod 1160723 identyfikuje wariant urządzenia znacznie dokładniej niż sama nazwa IN600MS. Mimo to przy częściach elektrycznych i elementach obudowy należy porównać także numer części, typ złącza, mocowanie, parametry z etykiety oraz wersję kolorystyczną. Podobnie wyglądający moduł może mieć inne wyjścia lub oprogramowanie, a dmuchawa – inną turbinę, kierunek pracy albo punkty mocowania.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie wybieraj części z tej strony na podstawie samego podobieństwa nazwy. Wróć do kategorii okapów Amica o szerokości 60 cm i odszukaj dokładny wariant albo przekaż zdjęcie całej tabliczki do weryfikacji.
FAQ – części i naprawa okapu Amica IN 600 MS
Czy słabe pochłanianie oznacza uszkodzenie silnika?
Nie. Najpierw sprawdź metalowy filtr tłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu, klapę zwrotną i dopływ powietrza do kuchni. Silnik jest bardziej prawdopodobny, gdy turbina nie osiąga prędkości, zatrzymuje się, przegrzewa lub wydaje nietypowe dźwięki mimo usunięcia oporów przepływu.

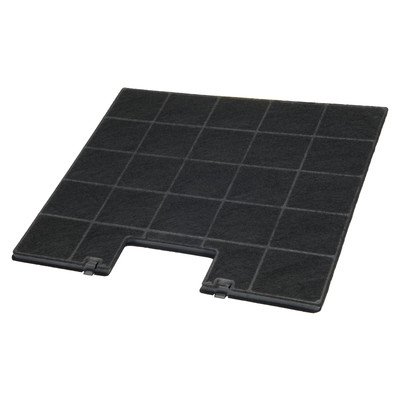

Jaki filtr węglowy pasuje do Amica IN 600 MS 1160723?
Producent wskazuje dla tego modelu filtr FWK 300, stosowany podczas pracy w trybie pochłaniacza. Przed zakupem warto potwierdzić kod wyrobu 1160723 i sposób mocowania, zwłaszcza gdy urządzenie było wcześniej modyfikowane.
Dlaczego silnik buczy, ale wentylator się nie obraca?
Możliwa jest blokada turbiny, ocieranie wirnika, uszkodzenie kondensatora pracy, uzwojenia silnika albo układu sterowania. Najpierw przy odłączonym zasilaniu sprawdź mechanikę. Jeżeli wirnik jest swobodny, potrzebny jest pomiar kondensatora oraz obwodu silnika.
Czy można wymienić sam zasilacz oświetlenia LED?
Tak, jeśli jest osobnym elementem i diagnostyka potwierdzi jego uszkodzenie. Nowy zasilacz musi odpowiadać fabrycznemu pod względem parametrów wejściowych i wyjściowych, mocy, rodzaju obciążenia, złącza oraz sposobu montażu. Samo podobne napięcie na etykiecie nie wystarcza.
Czy moduł sterowania trzeba programować po wymianie?
Nie każdy moduł okapu wymaga programowania. Zależy to od wersji części dostarczanej przez producenta. Przed zakupem trzeba ustalić, czy jest to kompletny moduł przygotowany do montażu, czy płytka przeznaczona do określonego wariantu urządzenia.
Gdzie znaleźć dane potrzebne do doboru części?
Tabliczka znamionowa okapu znajduje się zwykle wewnątrz obudowy i staje się widoczna po wyjęciu filtra przeciwtłuszczowego. Należy przepisać pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny, zachowując wszystkie zera i znaki.
