Części do okapu Amica OKM6241S o kodzie wyrobu 1190285 pozwalają usunąć problemy ze słabym wyciągiem, głośną dmuchawą, oświetleniem lub przyciskami. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd filtra, płytki czy silnika nie potwierdza zgodności.
Części do okapu Amica OKM6241S 1190285
OKM6241S o kodzie wyrobu 1190285 jest skośnym okapem kominowym o szerokości 59,6 cm, pracującym jako wyciąg lub pochłaniacz. Ma sterowanie przyciskowe, trzy prędkości, jeden zespół dmuchawy i oświetlenie LED. Poszczególne objawy prowadzą do innych grup części, dlatego przed zamówieniem warto oddzielić usterkę urządzenia od problemu z filtrem albo instalacją wentylacyjną.
Dla tego wykonania istotne dane katalogowe obejmują:

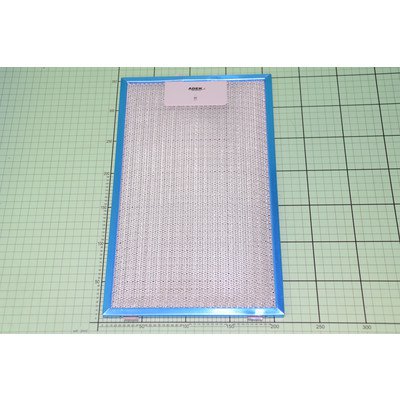

- jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 346 × 206 × 9 mm,
- dwa filtry węglowe FWMGPZ, używane w trybie pochłaniacza,
- źródło światła LED GU10, 3 W, 230 V,
- wylot powietrza o średnicy 12 cm,
- przyciski mechaniczne i trzy poziomy pracy wentylatora.
Objaw a możliwa przyczyna
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Okap słabo usuwa parę i zapachy | zabrudzony filtr aluminiowy, zużyte filtry węglowe, niedrożny lub zgnieciony kanał, zamknięta klapa zwrotna, brak nawiewu do kuchni, zabrudzona dmuchawa | stan filtrów, drożność wylotu i różnicę w pracy po otwarciu okna | poprawa po zapewnieniu nawiewu lub zdjęciu zabrudzonego filtra wskazuje na opory przepływu, a nie od razu na uszkodzenie silnika |
| Światło działa, ale wentylator nie rusza | zablokowany wirnik, uszkodzone przyciski, przewody, płytka sterująca albo dmuchawa | przy odłączonym zasilaniu sprawdź swobodę obrotu wirnika, złącza i stan wiązki | swobodny wirnik nie potwierdza sprawności elektrycznej silnika; brak sterowania może występować mimo sprawnej dmuchawy |
| Wentylator buczy, lecz nie startuje | opór mechaniczny, zanieczyszczona turbina, zużyty silnik lub kondensator, jeżeli występuje w danym wykonaniu napędu | wyłącz urządzenie natychmiast, sprawdź wirnik i oznaczenia zespołu silnika | dalsza praca z nieruchomym wirnikiem może przegrzać uzwojenia; nie należy rozpędzać turbiny ręką przy włączonym zasilaniu |
| Wszystkie biegi działają podobnie albo brakuje jednego biegu | problem z zespołem przycisków, stykami, wiązką, wyjściami płytki albo uzwojeniami silnika | sprawdź mechanikę przycisków i ciągłość przewodów po odłączeniu okapu | prawidłowa ciągłość wiązki zawęża diagnostykę, ale nie rozstrzyga między sterowaniem a silnikiem |
| Okap nie reaguje i nie świeci | brak zasilania, uszkodzony przewód, luźne złącze, przyciski, zabezpieczenie płytki lub jej zasilacz | potwierdź działanie gniazda innym odbiornikiem, obejrzyj przewód i złącza | obecność zasilania w gnieździe nie oznacza, że dochodzi ono przez przewód i sterowanie do podzespołów okapu |
| Nie działa tylko oświetlenie | uszkodzone źródło LED, oprawa GU10, styki, przycisk, przewód albo obwód płytki | zacznij od źródła światła o zgodnych parametrach i oględzin oprawy | sprawna żarówka przenosi podejrzenie na oprawę, przewody lub sterowanie, ale nie wskazuje automatycznie całej płytki do wymiany |
| Pojawiły się drgania lub terkotanie | źle osadzony filtr, luźna maskownica, ciało obce w turbinie, pęknięty wirnik albo poluzowane mocowanie dmuchawy | dociśnij wyjmowane elementy przy wyłączonym okapie i obejrzyj turbinę | hałas zmieniający się po dotknięciu maskownicy zwykle pochodzi z obudowy; regularne tarcie wskazuje raczej na wirnik lub jego mocowanie |
Okap słabo ciągnie — od czego zacząć
Najpierw ustal, czy OKM6241S pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane kanałem poza pomieszczenie. Filtry węglowe nie są wtedy potrzebne i mogą niepotrzebnie zwiększać opory. W trybie pochłaniacza powietrze wraca do kuchni, dlatego potrzebne są dwa właściwie zamontowane filtry FWMGPZ.
Kontrola filtrów
Zwolnij zatrzask i wyjmij aluminiowy filtr przeciwtłuszczowy. Jeżeli siatka jest oblepiona tłuszczem, powietrze nie może swobodnie dotrzeć do dmuchawy. Metalowy filtr można oczyścić środkiem odtłuszczającym zgodnie z zasadami konserwacji okapu. Przed ponownym montażem musi całkowicie wyschnąć. Filtr odkształcony, pęknięty lub niedający się doczyścić należy wymienić.
Filtrów węglowych nie ocenia się wyłącznie po wyglądzie. Mogą pozostawać czyste z zewnątrz, a jednocześnie nie neutralizować zapachów i ograniczać przepływ. Jeżeli po ich zdjęciu siła przepływu wyraźnie rośnie, sprawdź czas użytkowania i poprawność dobrania wkładów. Taki krótki test nie powinien zastępować filtrów podczas normalnej pracy pochłaniacza.
Kanał, klapa i dopływ powietrza
Jeżeli silnik osiąga wszystkie trzy biegi, ale efekt przy płycie jest słaby, sprawdź kanał odprowadzający. Zgnieciona elastyczna rura, zabrudzenie, wiele ostrych załamań, zamknięta klapa zwrotna lub niedrożny wylot mogą powodować spadek przepływu i wzrost hałasu. Poprawa po uchyleniu okna wskazuje na niedostateczny dopływ powietrza do pomieszczenia.
Nie należy kupować mocniejszego silnika w celu kompensowania niedrożnej instalacji. Najpierw usuń opory kanału i potwierdź, że zastosowany przewód odpowiada wylotowi okapu oraz wymaganiom instalacji budynku.
Jak sprawdzić wentylator i sterowanie
Przed zdjęciem filtra, osłon lub odłączeniem przewodów wyjmij wtyczkę z gniazda. Zabezpiecz krawędzie obudowy przed zarysowaniem i nie opieraj zdemontowanych części na przewodach.
- Wyjmij filtr aluminiowy i obejrzyj wlot dmuchawy.
- Sprawdź, czy w turbinie nie ma tłuszczu, fragmentów opakowania ani innych ciał obcych.
- Obróć wirnik ręką przy odłączonym zasilaniu. Powinien poruszać się bez ocierania i wyraźnych zacięć.
- Obejrzyj wiązkę silnika, złącza płytki oraz przewody biegnące do przycisków.
- Przed rozłączeniem kilku podobnych wtyków wykonaj zdjęcie i oznacz ich położenie.
Pomiar rezystancji uzwojeń wykonuje się na odłączonym silniku, bez napięcia i po rozpięciu jego złącza od sterownika. Całkowita przerwa może wskazywać na uszkodzone uzwojenie, przewód albo zabezpieczenie termiczne. Bardzo mała rezystancja lub przejście do metalowej obudowy wymaga dalszej oceny technicznej. Nie ma jednej prawidłowej wartości rezystancji dla wszystkich dmuchaw — wynik należy porównać ze schematem i wykonaniem konkretnego silnika. Sam pomiar omomierzem nie potwierdza prawidłowego rozruchu ani pracy pod obciążeniem.
Pomiar napięcia na wyjściach płytki podczas pracy może rozróżnić brak sterowania od usterki dmuchawy, ale odbywa się przy napięciu sieciowym. Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, przyrządów o odpowiedniej kategorii pomiarowej i procedury właściwej dla urządzenia. Nie są przeznaczone dla osoby bez przygotowania.
Nie podłączaj silnika „na krótko” bez potwierdzonego schematu wyprowadzeń. Nieprawidłowe połączenie przewodów poszczególnych biegów może uszkodzić uzwojenia, płytkę lub instalację.
Gdy nie działa całe urządzenie
Brak reakcji przycisków, światła i wentylatora nie jest jeszcze dowodem uszkodzenia płytki. Kolejność diagnostyki powinna być następująca:
- sprawdzenie gniazda i zabezpieczenia obwodu,
- oględziny przewodu zasilającego oraz wtyczki,
- kontrola złączy i przewodów wewnątrz okapu,
- pomiar ciągłości przewodu przy całkowicie odłączonym zasilaniu,
- dopiero później diagnostyka zespołu przycisków i płytki.
Jeżeli na płytce przepaliło się zabezpieczenie, nie wystarczy wstawić nowego bezpiecznika. Trzeba ustalić, czy zwarcie powstało w zasilaczu płytki, przewodach, oprawie światła, silniku czy innym obciążeniu. Wymiana kompletnego modułu bez tej kontroli może nie usunąć przyczyny i narazić nową część na ponowne uszkodzenie.
Płytka z lokalnie uszkodzonym zasilaczem lub elementem wykonawczym może nadawać się do naprawy elektronicznej. Wymaga to jednak diagnostyki na stole, oceny ścieżek i elementów oraz bezpiecznego uruchomienia po naprawie.
Oświetlenie GU10 — źródło światła czy oprawa
Jeżeli wentylator działa, a światło nie, zacznij od odłączenia zasilania i ostudzenia lampy. W tej wersji katalogowej występuje źródło LED GU10 3 W na 230 V. Przed zakupem porównaj oznaczenie wyjętej lampy, średnicę, długość i typ trzonka.
Po wyjęciu źródła obejrzyj oprawę. Nadpalone, odkształcone albo skorodowane styki przemawiają za wymianą oprawki, nie kolejnej żarówki. Jeśli nowe, zgodne źródło również nie świeci, trzeba sprawdzić przewody, przycisk oraz obwód sterujący. Nie doginaj styków oprawy pod napięciem i nie montuj lampy o większej mocy niż przewidziana dla urządzenia.
Dostęp do części i wymiana
Do filtra przeciwtłuszczowego i lampy dostęp uzyskuje się od dolnej strony okapu. Dmuchawa, wiązka oraz elementy sterowania znajdują się za filtrem i wewnętrznymi osłonami. Górne maskownice zasłaniają przewód powietrzny i część instalacyjną. Dokładna kolejność zdejmowania osłon zależy od elementu podlegającego wymianie.
Podczas montażu:
- podeprzyj maskownicę przed zwolnieniem zatrzasku lub mocowania,
- nie ciągnij płytki ani przycisków za przewody,
- porównaj położenie każdego złącza ze zdjęciem wykonanym przed demontażem,
- prowadź wiązkę z dala od turbiny i ostrych krawędzi,
- upewnij się, że filtr zatrzasnął się na całej szerokości,
- po złożeniu sprawdź oświetlenie i każdy z trzech biegów, zwracając uwagę na ocieranie, drgania oraz zapach przegrzania.
Jeżeli pojawia się dym, iskrzenie, wyzwalanie zabezpieczenia albo zapach spalonej izolacji, nie uruchamiaj ponownie urządzenia przed znalezieniem przyczyny.
Jak dobrać część do Amica OKM6241S
Podstawą doboru są pełne dane z tabliczki znamionowej:
- model OKM6241S,
- kod wyrobu 1190285,
- 14-cyfrowy numer fabryczny.
Sam model może nie rozstrzygać wszystkich zmian produkcyjnych. Przy filtrze aluminiowym porównaj wymiary 346 × 206 × 9 mm, położenie uchwytu i zatrzasku. Przy dmuchawie sprawdź mocowania, kierunek wylotu, złącze i oznaczenie starego zespołu. Przy płytce oraz komplecie przycisków porównaj numer części, liczbę złączy i wersję wykonania. Identyczny kształt płytki nie potwierdza zgodności jej połączeń.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie dobieraj części z tej strony tylko na podstawie podobnej nazwy okapu. Wróć do kategorii okapów Amica o szerokości 60 cm i wyszukaj dokładne oznaczenie urządzenia. W razie wątpliwości prześlij czytelne zdjęcie całej tabliczki znamionowej oraz oznaczenia zdemontowanej części.
FAQ — części do Amica OKM6241S
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw sprawdź filtr aluminiowy, filtry węglowe w trybie pochłaniacza, drożność kanału, klapę zwrotną i dopływ powietrza do kuchni. Silnik jest bardziej prawdopodobny, gdy nie osiąga biegów, zacina się, przegrzewa albo wydaje mechaniczne dźwięki mimo drożnego przepływu.
Jaki filtr aluminiowy pasuje do OKM6241S 1190285?
Dane producenta wskazują jeden filtr przeciwtłuszczowy o wymiarach 346 × 206 × 9 mm. Przed zakupem porównaj także zatrzask, uchwyt i kod części, ponieważ sam wymiar nie opisuje wszystkich cech mocowania.
Jakie filtry węglowe są potrzebne do tego okapu?
W trybie pochłaniacza przewidziane są dwa filtry FWMGPZ. Nie są potrzebne do normalnej pracy jako wyciąg odprowadzający powietrze na zewnątrz, chyba że dokumentacja konkretnej instalacji stanowi inaczej.
Dlaczego po wymianie żarówki światło nadal nie działa?
Przyczyną może być oprawa GU10, uszkodzony styk, przewód, przycisk albo obwód płytki. Sprawdź też, czy zamontowano źródło LED 3 W na 230 V o właściwym trzonku i wymiarach.
Czy można wymienić płytkę bez wykonywania pomiarów?
Mechanicznie jest to możliwe, ale nie jest dobrą metodą diagnostyczną. Brak działania całego okapu może wynikać z przewodu, złącza, przycisków lub zwarcia w innym podzespole. Niewykryta przyczyna może uszkodzić nową płytkę.
Czy wystarczy podać nazwę OKM6241S przy doborze części?
Nie zawsze. Do pewnego doboru części Amica przygotuj model, kod wyrobu 1190285 i 14-cyfrowy numer fabryczny. Przy elementach elektrycznych warto dodatkowo podać oznaczenie nadrukowane na starej części.
