1190749 - OKS6543S (OKS6543S) Amica
Części do okapu Amica OKS6543S o kodzie wyrobu 1190749 obejmują elementy filtracji, dmuchawy, sterowania, oświetlenia i obudowy. Przed zakupem ustal, czy słaby ciąg wynika z filtrów lub instalacji, a brak pracy silnika z dmuchawy, połączeń czy elektroniki. Zgodność potwierdzaj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać źródło usterki okapu Amica OKS6543S
Ten sam objaw może wynikać z uszkodzenia części, zabrudzenia albo nieprawidłowego przepływu powietrza. Dlatego przed zamówieniem dmuchawy lub płytki sterowania warto rozdzielić problemy mechaniczne, wentylacyjne i elektryczne.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr przeciwtłuszczowy, zużyte filtry węglowe, niedrożny lub zwężony kanał, zablokowane klapki zwrotne, uszkodzony wirnik | stan filtrów, swobodę klapek, drożność i szczelność przewodu wylotowego oraz pracę wszystkich biegów | poprawa po obsłudze filtrów lub instalacji przemawia przeciwko wymianie dmuchawy; brak poprawy wymaga kontroli wirnika i napędu |
| Silnik buczy, lecz wirnik nie startuje | mechaniczna blokada, ocierający wirnik, zużyty silnik albo kondensator współpracujący z napędem | po odłączeniu zasilania sprawdzić, czy wirnik obraca się swobodnie i nie ma pękniętych łopatek; kondensator zbadać poza obwodem | opór lub ocieranie wskazuje problem mechaniczny; swobodny obrót nie potwierdza sprawności uzwojeń ani kondensatora |
| Panel i oświetlenie działają, ale nie pracuje dmuchawa | wiązka, sterowanie obrotami, kondensator lub silnik | skontrolować złącza i przewody; serwisant może sprawdzić, czy po wybraniu biegu pojawia się właściwe zasilanie napędu | zasilanie obecne przy nieruchomym silniku kieruje diagnostykę na dmuchawę i jej osprzęt; brak zasilania — na wiązkę lub sterownik |
| Nie działa żaden bieg, panel jest ciemny | brak zasilania, uszkodzony przewód, złącze, zabezpieczenie lub zasilacz płytki | sprawdzić gniazdo innym odbiornikiem, stan przewodu i połączeń; następnie obwód zasilający moduł | ciemny panel nie jest wystarczającym dowodem uszkodzenia panelu dotykowego — przyczyną może być wcześniejszy stopień zasilania |
| Działa tylko część biegów | sterownik, element wykonawczy płytki, połączenia albo obwody poszczególnych prędkości silnika | zanotować, które biegi działają, sprawdzić kostki i ciągłość odpowiednich obwodów według schematu konkretnej wersji | sprawność jednego biegu potwierdza jedynie częściową zdolność silnika do pracy; nie rozstrzyga samodzielnie między silnikiem a sterowaniem |
| Pojawiły się stuki, grzechotanie lub drgania | obcy przedmiot, pęknięty wirnik, luźne mocowanie, klapki zwrotne, rezonans kanału lub obudowy | określić, czy hałas zależy od biegu, obejrzeć wirnik i klapki oraz sprawdzić mocowania i przewód odprowadzający | hałas rosnący z obrotami częściej wiąże się z wirnikiem lub rezonansem; grzechotanie przy wylocie może pochodzić od klapek |
Słaby ciąg nie musi oznaczać uszkodzonego silnika
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest odprowadzane przewodem na zewnątrz. Spadek skuteczności może powodować zgnieciona rura, zbyt wiele gwałtownych załamań, nieszczelne połączenie albo klapki zwrotne, które nie otwierają się całkowicie.
W obiegu zamkniętym powietrze wraca do kuchni po przejściu przez filtry. Filtr przeciwtłuszczowy zatrzymuje tłuszcz i wymaga regularnego czyszczenia. Filtry węglowe odpowiadają przede wszystkim za ograniczanie zapachów; po zużyciu wymienia się je, ponieważ samo mycie standardowego wkładu nie przywraca jego zdolności adsorpcyjnej.
Do modelu OKS6543S, kod 1190749, producent wskazuje komplet filtrów węglowych FWK 162, kod części 1161106. Elementy montuje się po obu stronach zespołu silnika. Filtr węglowy jest potrzebny przy pracy w obiegu zamkniętym, natomiast w instalacji odprowadzającej powietrze na zewnątrz nie powinien być dodawany bez potrzeby, ponieważ zwiększa opór przepływu.
Jeżeli silnik wyraźnie zwiększa obroty na kolejnych biegach, lecz para nadal nie jest przechwytywana, sprawdź instalację i dopływ powietrza do pomieszczenia przed podejrzeniem dmuchawy. Jeżeli wszystkie biegi brzmią podobnie albo wirnik obraca się wolno, potrzebna jest diagnostyka napędu i sterowania.
Jak sprawdzić dmuchawę, kondensator i przewody
Przed zdjęciem filtrów i osłon odłącz okap od instalacji elektrycznej oraz upewnij się, że nie można go przypadkowo włączyć. Tłuste krawędzie blach bywają ostre, dlatego potrzebne są rękawice chroniące zarówno dłonie, jak i powierzchnię urządzenia.

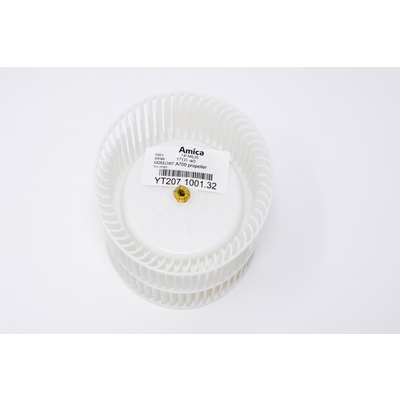

Kontrola mechaniczna wirnika
Po zdjęciu filtra przeciwtłuszczowego i — jeśli są zamontowane — filtrów węglowych można obejrzeć wlot dmuchawy. Przy odłączonym zasilaniu sprawdź:
- czy w wirniku nie ma obcego przedmiotu lub nagromadzonego tłuszczu;
- czy żadna łopatka nie jest pęknięta lub odkształcona;
- czy wirnik nie ociera o obudowę;
- czy zespół dmuchawy i jego osłony są stabilnie zamocowane.
Wirnik obracający się z wyraźnym oporem może wskazywać na zatarcie, deformację lub ciało obce. Swobodny obrót wyklucza część problemów mechanicznych, ale nie potwierdza sprawności uzwojeń, kondensatora ani sterowania.
Pomiar kondensatora
Jeżeli w danym wykonaniu silnika zastosowano zewnętrzny kondensator pracy, jego pojemność mierzy się po odłączeniu urządzenia, bezpiecznym rozładowaniu elementu i odseparowaniu co najmniej jednego wyprowadzenia od obwodu. Wynik należy porównać z wartością i tolerancją nadrukowaną na obudowie kondensatora — nie istnieje jedna pojemność właściwa dla wszystkich dmuchaw okapów.
Wybrzuszenie, pęknięcie, wyciek lub wynik wyraźnie poza oznaczoną tolerancją uzasadniają wymianę na element o tej samej pojemności, odpowiednim napięciu znamionowym i właściwej klasie pracy. Poprawny pomiar pojemności nie wyklucza usterki ujawniającej się dopiero pod obciążeniem.
Pomiary silnika i instalacji
Przy odłączonej kostce silnika można sprawdzić ciągłość uzwojeń między właściwymi zaciskami oraz brak połączenia elektrycznego między uzwojeniem a metalową obudową. Przypisanie pinów i oczekiwane rezystancje zależą od konkretnego silnika oraz sposobu regulacji prędkości, dlatego nie wolno wybierać punktów pomiarowych wyłącznie według kolorów przewodów.
Przerwa w obwodzie może wynikać z uszkodzenia uzwojenia, zabezpieczenia termicznego, przewodu lub styku w kostce. Sam pomiar omomierzem nie wykrywa każdego zwarcia międzyzwojowego. Dokładna ocena izolacji wymaga odpowiedniego miernika i znajomości procedury dla badanego silnika.
Kontrola napięcia na wyjściu sterownika i przy silniku odbywa się podczas pracy urządzenia z napięciem sieciowym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Panel dotykowy i płytka sterowania
Brak reakcji sensorów może być związany z zabrudzoną lub wilgotną powierzchnią panelu, poluzowanym złączem, uszkodzeniem wiązki, samego panelu albo jego zasilania. Najpierw oczyść i osusz zewnętrzną powierzchnię, odłącz urządzenie na kilka minut, a następnie sprawdź, czy działają oświetlenie, wyświetlacz i choć jeden bieg.
Jeśli cały okap jest martwy, nie należy zamawiać panelu dotykowego wyłącznie na podstawie tego objawu. W innych okapach Amica potwierdzano przypadki, w których brak reakcji panelu powodowały elementy zasilacza na płytce. Diagnostyka modułu powinna więc rozpocząć się od jego oględzin, zabezpieczeń, złączy i napięć zasilających, a nie od wymiany drogich zespołów na próbę.
Płytkę warto obejrzeć pod kątem osmalenia, pękniętych lutów, skorodowanych połączeń i uszkodzonych elementów. Brak widocznych śladów nie oznacza jednak, że elektronika jest sprawna. Naprawa zasilacza lub elementów wykonawczych płytki może być możliwa, lecz wymaga umiejętności pracy z układami połączonymi z siecią. Nie wolno mostkować zabezpieczeń ani zastępować ich elementami o przypadkowych parametrach.
Brak światła — co sprawdzić przed zakupem płytki
Jeżeli dmuchawa działa, a nie świeci pojedyncze źródło światła, rozpocznij od kontroli żarówki LED, jej styków i oprawki. W kategorii tego modelu występuje oświetlenie z trzonkiem GU10; przed zakupem porównaj trzonek, napięcie, moc oraz gabaryty starego źródła światła.
Gdy nie działa całe oświetlenie, ale sterowanie i silnik są sprawne, przyczyną może być wspólny obwód zasilający lampy, przewód, złącze albo wyjście płytki. Nowa żarówka nie pomoże, jeżeli do oprawki nie dociera zasilanie. Pomiar napięcia w oprawce jest czynnością pod napięciem i powinien wykonać serwisant.
Dostęp do części i bezpieczny demontaż
Zakres demontażu zależy od wymienianego elementu:
- filtr przeciwtłuszczowy wyjmuje się od spodu po zwolnieniu jego zatrzasku; przed ponownym montażem musi być czysty i całkowicie suchy;
- filtry węglowe FWK 162 znajdują się przy zespole silnika, po obu jego stronach, i są dostępne po wyjęciu filtra przeciwtłuszczowego;
- dmuchawa, wiązka i elementy sterowania mogą wymagać zdjęcia osłon wewnętrznych lub maskownicy komina;
- szyba i siłownik muszą być podparte podczas odkręcania, aby ich ciężar nie obciążył ostatniego mocowania ani przewodów;
- maskownice komina należy zdejmować bez wyginania krawędzi i bez ciągnięcia za elementy podłączone przewodami.
Przed rozłączeniem kostek wykonaj zdjęcia ich położenia i oznacz przewody. Nie ciągnij za żyły — chwytaj za korpus złącza. Podczas montażu sprawdź, czy wiązka nie została przyciśnięta przez osłonę i czy nie znajduje się w pobliżu wirnika.
Po wymianie dmuchawy obróć wirnik ręcznie przed podłączeniem zasilania. Powinien poruszać się bez ocierania. Następnie zamontuj filtry, uruchom kolejno wszystkie biegi i sprawdź, czy nie występują drgania, zapach przegrzanej izolacji ani nietypowy hałas.
Jak dobrać właściwą część do OKS6543S
Podstawą doboru jest pełna identyfikacja okapu Amica:
- model: OKS6543S;
- kod wyrobu: 1190749;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Sam wygląd części nie wystarcza. Podobne okapy mogą mieć inne wersje płytki, rozmieszczenie złączy, obudowę dmuchawy, długość wiązki, mocowanie szyby albo wykonanie maskownicy. Przy doborze porównaj również numer starej części oraz jej istotne cechy:
- dla płytki i panelu — oznaczenia laminatu, wersję wykonania i układ złączy;
- dla dmuchawy — obudowę, kierunek i sposób mocowania, przyłącza oraz oznaczenie silnika;
- dla wirnika — średnicę, wysokość, kształt piasty i kierunek łopatek;
- dla szyby — wymiary, rozmieszczenie otworów, kolor i stronę montażu;
- dla siłownika — siłę, długość, skok i typ zakończeń;
- dla filtra przeciwtłuszczowego — wymiary ramki, położenie uchwytu i zatrzasku;
- dla maskownicy — szerokość, wysokość, punkty mocowania i wykończenie powierzchni.
Nie zastępuj siłownika elementem dobranym wyłącznie według długości ani płytki modułem z identyczną kostką. Przed zamówieniem odczytaj wszystkie dane z tabliczki, porównaj numer wymontowanej części i w razie wątpliwości prześlij zdjęcie tabliczki oraz obu stron podzespołu.
FAQ — części i naprawa okapu Amica OKS6543S
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtry węglowe, klapki zwrotne, kanał odprowadzający i dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy wirnik obraca się wolno, nie osiąga kolejnych prędkości, ociera lub ma uszkodzone łopatki.
Jaki filtr węglowy pasuje do okapu OKS6543S 1190749?
Producent wskazuje komplet FWK 162 o kodzie 1161106. Zawiera on dwa elementy montowane po obu stronach silnika. Filtry węglowe stosuje się przy pracy okapu jako pochłaniacz.
Dlaczego silnik buczy, ale nie obraca wirnika?
Możliwa jest blokada lub ocieranie wirnika, uszkodzenie silnika, kondensatora albo niewłaściwe zasilanie napędu. Najpierw, przy odłączonym urządzeniu, sprawdź swobodę obrotu. Prawidłowy ruch wirnika nie wyklucza usterki elektrycznej.
Czy ciemny panel oznacza uszkodzenie sterowania dotykowego?
Nie musi. Brak reakcji całego urządzenia może wynikać z przewodu zasilającego, złączy, zabezpieczenia albo zasilacza na płytce. Panel należy kupować dopiero po potwierdzeniu, że otrzymuje właściwe zasilanie i pozostałe obwody są sprawne.
Czy płytkę sterowania można wymienić samodzielnie?
Mechaniczne przełożenie modułu jest możliwe dopiero po odłączeniu okapu i prawidłowym oznaczeniu złączy, ale wcześniejsza diagnostyka zasilacza i wyjść sterujących może wymagać pomiarów pod napięciem. Takie pomiary są przeznaczone dla wykwalifikowanego serwisanta.
Czy sam model OKS6543S wystarczy do doboru części?
Nie w każdym przypadku. Do potwierdzenia wariantu potrzebne są model OKS6543S, kod wyrobu 1190749 oraz 14-cyfrowy numer fabryczny. Przy elektronice, dmuchawie, szybie i elementach mocujących należy dodatkowo porównać oznaczenie wymontowanej części.
