1193836 - OKP6558S STUDIO (OKP6558S STUDIO) Amica
Części do okapu Amica OKP6558S STUDIO o kodzie wyrobu 1193836 obejmują elementy filtracji, wentylacji, sterowania, oświetlenia i obudowy. Przed zakupem ustal, czy słabsze pochłanianie powoduje filtr lub kanał, a brak reakcji — zasilanie czy elektronika. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Części do Amica OKP6558S STUDIO a rodzaj usterki
OKP6558S STUDIO o kodzie wyrobu 1193836 jest okapem kominowym ze sterowaniem sensorowym, listwą LED, czterema poziomami pracy i silnikiem bezszczotkowym BLDC. Ma to znaczenie podczas diagnostyki: metod przeznaczonych dla tradycyjnych silników jednofazowych z kondensatorem pracy nie należy automatycznie stosować do tego układu napędowego.
Przed zamówieniem części warto najpierw ustalić, której funkcji dotyczy problem. Słabe usuwanie oparów nie musi oznaczać awarii silnika, a ciemny panel nie przesądza o uszkodzeniu samego panelu sensorowego.
| Objaw | Co sprawdzić w pierwszej kolejności | Jak interpretować wynik |
| Okap pracuje, ale słabo usuwa parę | Filtr przeciwtłuszczowy, wybrany tryb pracy, drożność przewodu i klapki zwrotne | Poprawa po oczyszczeniu filtra lub udrożnieniu instalacji wskazuje na opór przepływu, nie na uszkodzenie napędu |
| Zapachy wracają do kuchni w trybie pochłaniacza | Obecność, wiek i prawidłowe zamocowanie filtrów węglowych | Nasycony filtr przepuszcza zapachy mimo prawidłowych obrotów wentylatora |
| Okap głośno szumi lub drży | Filtr, kanał, redukcje średnicy, klapki zwrotne, mocowanie i wirnik | Hałas zależny od podłączenia do kanału może pochodzić z instalacji; stukanie z wnętrza wymaga kontroli wirnika i obudowy dmuchawy |
| Wyświetlacz działa, ale wentylator nie rusza | Reakcję na zmianę biegów, połączenia napędu, wirnik oraz układ sterowania silnikiem | Sprawny panel nie potwierdza sprawności modułu mocy ani silnika BLDC |
| Nie działa panel, światło ani wentylator | Gniazdo, zabezpieczenie obwodu, przewód zasilający i zasilacz elektroniki | Brak wszystkich funkcji kieruje diagnostykę najpierw do toru zasilania, a nie do kilku odbiorników jednocześnie |
| Nie działa tylko oświetlenie | Złącze, przewody, listwę LED i jej układ zasilający | Sprawny okap przy ciemnej listwie zwykle zawęża usterkę do obwodu oświetlenia |
Okap słabo ciągnie — filtr, instalacja czy napęd?
Najpierw ustal, czy urządzenie działa jako wyciąg, czy jako pochłaniacz. W trybie wyciągu powietrze jest kierowane przewodem poza pomieszczenie, a filtr węglowy nie jest potrzebny. W trybie pochłaniacza powietrze wraca do kuchni i musi przejść przez filtry z węglem aktywnym.
Kolejność sprawdzania słabej wydajności

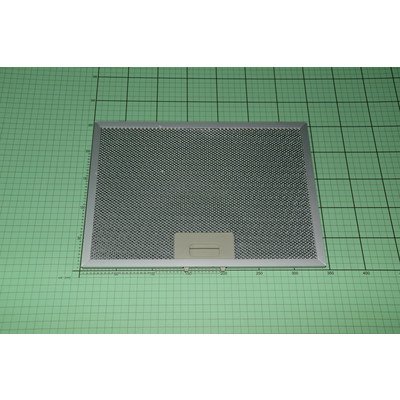

- Obejrzyj aluminiowy filtr przeciwtłuszczowy. Warstwa lepkiego tłuszczu ogranicza przepływ i obciąża układ wentylacyjny. Filtr należy wyjąć za uchwyt zatrzasku i umyć ręcznie łagodnym detergentem albo zgodnie z instrukcją w zmywarce. Zmiana koloru aluminium po myciu nie oznacza sama w sobie konieczności wymiany.
- W pochłaniaczu skontroluj filtry węglowe. Dla tego modelu producent wskazuje filtr FWP 18 w komplecie dwóch sztuk. Filtrów tych nie należy myć ani regenerować. Jeżeli są nasycone, wymiana może poprawić redukcję zapachów, lecz nie naprawi usterki wentylatora.
- W wyciągu sprawdź drogę powietrza. Zgnieciony przewód, nagła redukcja średnicy, wiele ostrych kolan, zamknięta klapka zwrotna albo niedrożny wylot mogą zmniejszać przepływ i zwiększać hałas. Wylot urządzenia ma średnicę 150 mm, dlatego przewężenie instalacji może mieć zauważalny wpływ na pracę.
- Zapewnij dopływ powietrza do pomieszczenia. Jeżeli po uchyleniu okna skuteczność wyraźnie rośnie, przyczyną może być zbyt szczelne pomieszczenie, a nie część okapu. Przy urządzeniach spalających paliwo ocenę wentylacji powinien przeprowadzić uprawniony instalator lub kominiarz.
- Dopiero potem oceniaj wirnik i napęd. Ocieranie, stukanie, nierówny rozruch lub brak przepływu przy drożnej instalacji uzasadniają dostęp do zespołu dmuchawy.
Odłączenie przewodu i porównanie pracy okapu z instalacją oraz bez niej może pomóc rozróżnić hałas wentylatora od oporów kanału. Taką próbę należy przeprowadzać bez gotowania, po bezpiecznym rozłączeniu i ponownym zamocowaniu przewodu przez osobę znającą zasady wykonywania instalacji wentylacyjnych.
Głośna praca, grzechotanie i drgania
Stały szum rosnący wraz z biegiem jest normalnym odgłosem przepływu. Nowe grzechotanie, tarcie albo silne drgania wymagają jednak kontroli. Po odłączeniu zasilania i wyjęciu filtra przeciwtłuszczowego można obejrzeć dostępny fragment wnętrza latarką. Należy szukać tłustych osadów, poluzowanych osłon, ciała obcego oraz śladów ocierania wirnika o obudowę.
Wirnika nie wolno wyginać ani skrobać ostrym narzędziem. Nawet niewielka deformacja może pogorszyć wyważenie. Jeżeli odgłos pochodzi od klapek zwrotnych, trzeba sprawdzić, czy swobodnie się otwierają, nie są oblepione tłuszczem i nie zostały zablokowane przez niewłaściwie osadzony przewód.
Jeżeli drgania pojawiają się dopiero po połączeniu z kanałem, przed zakupem dmuchawy należy skontrolować redukcje, kolana, drożność wylotu i stabilność mocowania maskownic. Wymiana silnika nie usunie hałasu wytwarzanego przez instalację stawiającą nadmierny opór.
Brak reakcji panelu lub całego okapu
Gdy nie działają wszystkie funkcje, zacznij od potwierdzenia zasilania gniazda za pomocą innego sprawnego odbiornika. Obejrzyj przewód i wtyczkę pod kątem przecięcia, przypalenia lub przygniecenia. Jednorazowe odłączenie okapu na kilka minut może usunąć zawieszenie elektroniki, ale powracającego problemu nie należy uznawać za naprawiony.
Jeżeli gniazdo jest sprawne, dalsza diagnostyka obejmuje przewód przyłączeniowy, zabezpieczenie płytki, zasilacz elektroniki, panel sensorowy i połączenia między modułami. Przerwany bezpiecznik na płytce jest wynikiem usterki, a nie pełną diagnozą. Przed jego wymianą trzeba ustalić, czy nie występuje zwarcie w zasilaczu, przewodach, napędzie lub oświetleniu.
Przy odłączonym urządzeniu można wykonać pomiar ciągłości przewodu i bezpiecznika po odseparowaniu badanego elementu od obwodu. Wynik bliski zwarciu oznacza zachowaną ciągłość, a wskazanie przerwy — uszkodzenie badanego toru. Test nie potwierdza jednak, że zasilacz działa poprawnie pod obciążeniem.
Pomiary na zasilanej płytce, w tym kontrola napięcia sieciowego i napięć po stronie wtórnej zasilacza, są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi i zabezpieczenia stanowiska. Nie wolno zakładać uniwersalnych wartości napięć ani przypisania pinów bez dokumentacji konkretnej płytki.
Jak sprawdzać silnik BLDC w tym modelu?
Silnika bezszczotkowego nie należy oceniać wyłącznie przez pomiar jednej, oczekiwanej rezystancji ani przez podłączenie go bezpośrednio do sieci. Układ może obejmować elektronikę sterującą i sprzężenie zwrotne, dlatego brak obrotów może wynikać z uszkodzenia zasilania, sterownika, przewodów, czujnika położenia lub samego silnika.
Przy odłączonym zasilaniu można bezpiecznie sprawdzić:
- czy wirnik nie jest mechanicznie zablokowany;
- czy złącza nie są poluzowane, zalane tłuszczem lub nadpalone;
- czy wiązka nie została przecięta przez krawędź obudowy;
- czy obudowy dmuchawy nie są pęknięte i nie ocierają o wirnik.
Pomiary napięć sterujących, przebiegów oraz ocena elektroniki napędu wymagają schematu lub danych serwisowych właściwych dla zastosowanego zespołu. Sprawdzenie ciągłości przewodów nie potwierdza sprawności modułu BLDC podczas pracy.
Dostęp do filtrów i podzespołów
Przed demontażem odłącz wtyczkę, odczekaj na zatrzymanie wentylatora i zabezpiecz płytę grzewczą przed upuszczeniem części. Filtr przeciwtłuszczowy wyjmuje się od spodu po zwolnieniu zatrzasku. W wersji pracującej jako pochłaniacz filtry węglowe znajdują się przy zespole wentylatora i są dostępne po zdjęciu filtra aluminiowego.
Dostęp do wirnika, obudów dmuchawy, elektroniki, listwy LED lub panelu wymaga zdjęcia właściwych osłon. Zakres demontażu zależy od wymienianego elementu. Przed rozłączeniem przewodów zrób czytelne zdjęcia, oznacz złącza i chwytaj za ich obudowy, nie za przewody. Elementy pokryte tłuszczem należy oczyścić przed oceną pęknięć i nadpaleń.
Po montażu sprawdź, czy filtr jest zatrzaśnięty, wiązki nie wchodzą w obszar wirnika, klapki otwierają się swobodnie, a maskownice nie drgają. Pierwszą próbę wykonaj kolejno na każdym biegu, obserwując hałas, przepływ i działanie oświetlenia.
Jak dobrać właściwą część do OKP6558S STUDIO?
Podstawą doboru jest komplet danych z tabliczki znamionowej:
- model: OKP6558S STUDIO;
- kod wyrobu: 1193836;
- 14-cyfrowy numer fabryczny urządzenia.
Sam wygląd części lub zgodna wtyczka nie wystarczają. Przy filtrach porównuje się typ, liczbę elementów i sposób mocowania. Przy częściach obudowy ważne są wymiary, kolor, strona montażu i rozstaw uchwytów. Wirnik musi odpowiadać kierunkowi pracy i obudowie dmuchawy. W przypadku panelu, zasilacza lub modułu należy dodatkowo potwierdzić numer płytki, wersję wykonania i ewentualne wymagania konfiguracyjne.
Nie należy zamawiać kondensatora pracy tylko dlatego, że taki element występuje w innych okapach. Ten model ma silnik BLDC, dlatego zgodność każdego kondensatora musi wynikać z katalogowego przypisania do konkretnego obwodu i wariantu urządzenia.
Jeżeli oznaczenie starej części jest czytelne, porównaj je z numerem katalogowym produktu. Gdy oznaczenia brakuje, przygotuj zdjęcie tabliczki znamionowej, całego elementu, jego złączy oraz miejsca montażu.
FAQ — części i naprawa Amica OKP6558S STUDIO
Jaki filtr węglowy pasuje do okapu o kodzie 1193836?
Producent wskazuje filtr FWP 18, sprzedawany jako komplet dwóch sztuk. Jest potrzebny wyłącznie wtedy, gdy okap pracuje jako pochłaniacz i oddaje oczyszczone powietrze do kuchni. Zgodność warto potwierdzić pełnymi danymi z tabliczki znamionowej.
Jak często czyścić filtr przeciwtłuszczowy?
Przy normalnym użytkowaniu instrukcja zaleca czyszczenie co miesiąc. Przy częstym smażeniu kontrolę warto wykonywać wcześniej. Filtr trwale odkształcony, pęknięty lub niedający się doczyścić należy wymienić.
Jak często wymieniać filtry węglowe?
Instrukcja tego modelu podaje co najmniej raz na 3–4 miesiące, a przy intensywnym użytkowaniu częściej. Pogorszenie pochłaniania zapachów mimo prawidłowego przepływu jest praktycznym sygnałem nasycenia filtra.
Czy słabe zasysanie oznacza uszkodzony silnik?
Nie. Najpierw należy wykluczyć zabrudzony filtr, nasycone wkłady węglowe, zamkniętą klapkę, zgnieciony przewód, przewężenie kanału i niedostateczny nawiew do kuchni. Silnik ocenia się dopiero po sprawdzeniu drogi powietrza.
Czy można sprawdzić silnik przez pomiar kondensatora 4 µF?
Nie jest to właściwy uniwersalny test dla tego modelu, ponieważ OKP6558S STUDIO wykorzystuje silnik bezszczotkowy BLDC. Nie należy przenosić procedur dotyczących klasycznych silników kondensatorowych bez potwierdzenia schematu i numeru zespołu.

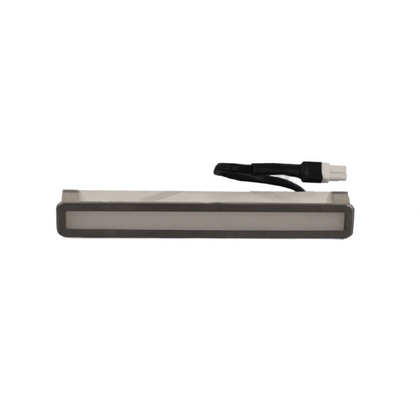

Czy niedziałającą listwę LED można zastąpić dowolnym modułem?
Nie. Trzeba zachować zgodne parametry elektryczne, złącze, wymiary i mocowanie. Przed zakupem sprawdź numer starego modułu oraz pełne dane okapu; podobna długość listwy nie potwierdza kompatybilności.
