1000375 - Okap kominowy OKE Z9 I Inox
Części do okapu Amica OKE Z9 I Inox o kodzie wyrobu 1000375 obejmują między innymi silnik, wirnik, kondensator 3,15 µF, elementy sterowania, oświetlenia i filtracji. Słaby ciąg, buczenie lub brak reakcji nie przesądzają jeszcze, który podzespół jest uszkodzony. Przed zakupem ustal objaw i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak ustalić przyczynę usterki okapu OKE Z9 I
W tym modelu objawy związane z przepływem powietrza mogą wynikać zarówno z zabrudzenia lub niedrożności instalacji, jak i z problemu z wirnikiem, silnikiem albo jego kondensatorem. Podobnie brak oświetlenia nie oznacza automatycznie uszkodzenia modułu — przyczyną może być źródło światła, oprawa, transformator, przewody lub sterowanie.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr tłuszczowy, zużyte filtry węglowe w trybie pochłaniacza, niedrożny lub zwężony kanał, zamknięta klapa, brak nawiewu do kuchni, zabrudzony wirnik | porównać działanie przy uchylonym oknie, skontrolować filtry i przewód odprowadzający, obejrzeć wirnik |
| Silnik buczy, lecz wirnik nie rusza | zablokowany wirnik, tłuszcz w obudowie turbiny, zużyty kondensator silnika, uszkodzone łożyskowanie lub uzwojenie | przy odłączonym zasilaniu sprawdzić swobodę obrotu oraz zmierzyć pojemność kondensatora |
| Wentylator działa tylko na części biegów | przełącznik, połączenia przewodów, styki modułu lub odpowiednie odczepy uzwojenia silnika | sprawdzić, czy objaw występuje na konkretnym przycisku i obejrzeć złącza pod kątem przegrzania |
| Działa światło, ale nie wentylator | kondensator, silnik, wirnik, przełącznik albo obwód sterujący silnikiem | zacząć od kontroli mechanicznej wirnika i kondensatora; sprawny obwód światła nie potwierdza sprawności sterowania silnikiem |
| Nie działa ani światło, ani wentylator | brak zasilania, przewód, filtr przeciwzakłóceniowy, połączenie wejściowe lub moduł | sprawdzić gniazdo innym odbiornikiem, zabezpieczenia instalacji i widoczne połączenia po odłączeniu okapu |
| Okap drga, terkocze lub ociera | zabrudzenie, pęknięty albo przesunięty wirnik, luźny uchwyt silnika, element obudowy dotykający turbiny | obejrzeć łopatki, mocowania i ślady ocierania; nie uruchamiać urządzenia z pękniętym wirnikiem |
Słaby ciąg nie zawsze oznacza uszkodzony silnik
Najpierw ustal, czy okap pracuje jako wyciąg, czy jako pochłaniacz. W wyciągu powietrze jest kierowane do kanału wentylacyjnego. W pochłaniaczu wraca do kuchni po przejściu przez filtr tłuszczowy i filtry węglowe.
Jeżeli silnik wyraźnie zwiększa obroty po zmianie biegu, ale skuteczność jest mała, sprawdź kolejno:
- Filtr tłuszczowy — warstwa tłuszczu ogranicza przepływ i zwiększa hałas. Metalowego filtra nie zastępuje filtr węglowy; oba elementy pełnią inne funkcje.
- Filtry węglowe — mają znaczenie w trybie pochłaniacza. Nasycony wkład może osłabiać przepływ i przestaje skutecznie ograniczać zapachy.
- Dopływ powietrza do pomieszczenia — jeżeli przy uchylonym oknie okap działa wyraźnie lepiej, problem może dotyczyć nawiewu, a nie podzespołu urządzenia.
- Kanał odprowadzający — zgnieciona rura, ostre załamania, redukcja przekroju, niedrożność lub zablokowana klapa zwiększają opory.
- Wirnik — tłuszcz na łopatkach, pęknięcie albo ocieranie o osłonę obniżają wydajność mimo pracy silnika.
Test z kartką przy filtrze pokazuje jedynie, czy występuje przepływ. Nie mierzy rzeczywistej wydajności i nie rozstrzyga, czy ograniczenie znajduje się w filtrach, kanale czy zespole wentylatora.
Jak sprawdzić kondensator 3,15 µF
Dla OKE Z9 I 1000375 w katalogu części występuje kondensator silnika o pojemności 3,15 µF. Jego osłabienie może powodować buczenie, wolny rozruch, konieczność ręcznego poruszenia wirnika albo nierówną pracę. Takie objawy mogą jednak wynikać również z mechanicznego oporu turbiny lub uszkodzenia silnika.
Przed pomiarem odłącz okap od zasilania, uzyskaj dostęp przez strefę za filtrami i rozładuj kondensator bezpieczną metodą. Odłącz co najmniej jeden jego przewód, aby pozostałe elementy obwodu nie wpływały na wynik. Miernik ustaw na pomiar pojemności i porównaj rezultat z oznaczeniem 3,15 µF oraz tolerancją wydrukowaną na obudowie kondensatora.
- wynik wyraźnie niższy od zakresu wynikającego z tolerancji przemawia za wymianą;
- zwarcie, przerwa, pęknięcie obudowy lub wyciek również dyskwalifikują element;
- prawidłowa pojemność nie potwierdza całkowicie sprawności kondensatora pod napięciem roboczym;
- pomiar rezystancji zwykłym multimetrem może ujawnić zwarcie, ale nie jest wiarygodnym pomiarem utraty pojemności.
Nowy kondensator musi mieć tę samą pojemność, właściwy rodzaj do pracy z silnikiem, napięcie znamionowe nie niższe od oryginalnego oraz pasujące wyprowadzenia i mocowanie. Nie zwiększaj pojemności w celu „wzmocnienia” silnika — zmienia to jego warunki pracy.
Kontrola wirnika i silnika
Po odłączeniu urządzenia od sieci zdejmij filtr tłuszczowy i sprawdź, czy wirnik obraca się płynnie. Wyczuwalne zacięcia, tarcie lub duży luz kierują diagnostykę w stronę zabrudzenia, deformacji wirnika, mocowania albo zużycia silnika. Pęknięta łopatka może powodować silne drgania, dlatego takiego zespołu nie należy dalej uruchamiać.
Uzwojenia silnika można wstępnie skontrolować omomierzem po odłączeniu jego przewodów. Szuka się przerwy, zwarcia oraz istotnych różnic niezgodnych ze schematem silnika. Ten model wykorzystuje połączenia związane z kilkoma biegami, dlatego nie wolno przypisywać pinów na podstawie koloru przewodów ani schematu innego okapu. Sama ciągłość uzwojenia nie potwierdza prawidłowej pracy pod obciążeniem i nie wykrywa każdego zwarcia międzyzwojowego.
Pomiar rezystancji izolacji wymaga odpowiedniego miernika i właściwej procedury. Sprawdzanie napięcia na pracującym okapie oznacza kontakt z obwodami sieciowymi. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi; nie są przeznaczone dla osoby bez przygotowania do pracy przy napięciu sieciowym.
Jeżeli wirnik obraca się swobodnie, kondensator ma prawidłową pojemność, a silnik nadal nie startuje, technik powinien ustalić, czy na wybranym biegu pojawia się właściwe zasilanie. Brak napięcia kieruje uwagę na przełączniki, wiązkę lub moduł. Obecność właściwego zasilania przy braku rozruchu zwiększa prawdopodobieństwo usterki silnika albo kondensatora, ale wynik trzeba odnieść do schematu konkretnego wykonania.
Oświetlenie, transformator i sterowanie
Brak światła przy prawidłowej pracy wentylatora należy diagnozować od strony źródła światła, oprawy, klosza i połączeń. W tej rodzinie części występuje transformator oświetlenia, dlatego nowego źródła nie dobiera się wyłącznie według kształtu trzonka. Trzeba zachować napięcie, moc i typ zgodne z oznaczeniem oryginalnej lampy oraz układu zasilającego.
Zamiana fabrycznego oświetlenia na przypadkowe źródło LED może powodować migotanie, żarzenie po wyłączeniu lub brak poprawnej współpracy z transformatorem i sterowaniem. Jeżeli problem rozpoczął się bezpośrednio po takiej zmianie, nie oznacza to automatycznie awarii modułu. Najpierw przywróć źródło o parametrach przewidzianych dla układu lub zastosuj potwierdzony katalogowo odpowiednik.
Gdy przyciski są mechanicznie luźne, wpadają do obudowy albo nie przełączają wybranej funkcji, skontroluj przyciski, obudowę przełączników i mocowanie panelu. Wymianę drogiego modułu rozważ dopiero po wykluczeniu uszkodzonego przycisku, wypiętego złącza, przegrzanego styku i usterki transformatora lub odbiornika sterowanego przez moduł.
Dostęp do części i wymiana
Podstawowy dostęp do wnętrza uzyskuje się po odłączeniu zasilania i wyjęciu filtrów od spodu okapu. Przed demontażem silnika, kondensatora, transformatora lub sterowania:
- zaczekaj, aż elementy oświetlenia ostygną;
- wykonaj zdjęcia położenia przewodów i złączy;
- oznacz połączenia, jeśli nie mają jednoznacznych wtyków;

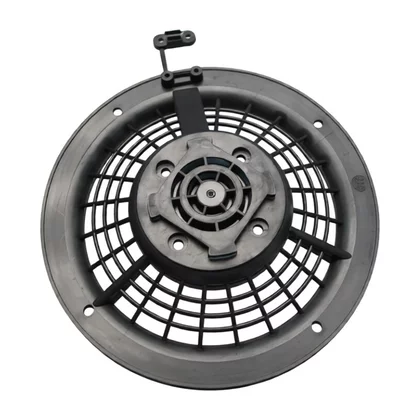

- podeprzyj zespół silnika przed odkręceniem uchwytu;
- nie chwytaj wirnika za pojedyncze łopatki;
- zachowaj kolejność tulejek, podkładek i elementów mocujących;
- usuń tłuszcz z sąsiednich powierzchni bez zalewania silnika, modułu i przełączników.
Dostęp do przewodu wentylacyjnego, reduktora oraz górnych mocowań wymaga zwykle odsunięcia maskownic komina. Sposób ich zaczepienia trzeba ocenić przed użyciem siły, ponieważ cienka blacha inox łatwo się odkształca i rysuje.
Po montażu sprawdź ręcznie swobodę wirnika, ułożenie przewodów z dala od łopatek i prawidłowe osadzenie filtrów. Pierwszą próbę wykonaj na krótkim cyklu, kolejno na poszczególnych biegach, obserwując rozruch, drgania, dźwięk oraz działanie oświetlenia.
Jak dobrać części do Amica OKE Z9 I
Oznaczenie handlowe OKE Z9 I nie powinno być jedynym kryterium. Istnieją urządzenia o podobnej nazwie, w tym warianty przypisane do innych kodów i marek. Do potwierdzenia zgodności części do Amica przygotuj:
- model: OKE Z9 I;
- kod wyrobu: 1000375;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej.
W przypadku kondensatora porównaj dodatkowo pojemność, napięcie znamionowe, tolerancję, rodzaj wyprowadzeń i mocowanie. Przy silniku oraz wirniku istotne są numery katalogowe, kierunek i sposób osadzenia turbiny, liczba połączeń oraz zgodność z uchwytem i osłoną. Moduł powinien być zgodny nie tylko mechanicznie — znaczenie może mieć jego wykonanie, układ złączy i sposób sterowania.
Jeżeli na tabliczce znajduje się inny kod wyrobu niż 1000375, wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz urządzenie zgodne z pełnym oznaczeniem. Zdjęcie części pomaga rozpoznać wykonanie, lecz nie zastępuje zgodności katalogowej.
FAQ – części do okapu Amica OKE Z9 I
Dlaczego okap buczy, ale wentylator nie rusza?
Najpierw sprawdź przy odłączonym zasilaniu, czy wirnik obraca się swobodnie. Jeśli nie jest zablokowany, zmierz kondensator 3,15 µF poza obwodem. Prawidłowy kondensator nie wyklucza uszkodzenia silnika ani sterowania.
Czy brak ciągu oznacza konieczność wymiany silnika?
Nie. Jeśli silnik pracuje, przyczyną mogą być zabrudzone filtry, nasycone wkłady węglowe, niedrożny kanał, zamknięta klapa, brak nawiewu do kuchni lub zabrudzony wirnik. Silnik diagnozuje się po wykluczeniu tych ograniczeń.
Czy do kondensatora 3,15 µF można zastosować większą pojemność?
Nie należy zwiększać pojemności na próbę. Zamiennik powinien odpowiadać wartości 3,15 µF i tolerancji oryginału, mieć właściwy rodzaj oraz napięcie znamionowe nie niższe od części fabrycznej.
Dlaczego po wymianie żarówek na LED światło miga?
Źródło LED może nie współpracować z transformatorem lub układem sterowania przeznaczonym dla pierwotnego obciążenia. Trzeba sprawdzić napięcie, moc i typ lamp przewidziany dla okapu, zamiast dobierać zamiennik tylko po trzonku.
Jakie dane są potrzebne do dobrania silnika lub modułu?
Potrzebne są model OKE Z9 I, kod wyrobu 1000375 oraz 14-cyfrowy numer fabryczny Amica. Warto dołączyć zdjęcie tabliczki, numer starej części i fotografie złączy, ale ostateczna zgodność powinna wynikać z katalogu.
