1000547 - Okap kominowy OK 9 biały
Części do okapu Amica OK 9 biały o kodzie wyrobu 1000547 obejmują między innymi filtry, elementy wentylatora, przełączniki, oświetlenie i mocowania. Słaby ciąg nie musi oznaczać awarii silnika — najpierw warto wykluczyć zabrudzenie filtrów, niedrożny kanał i zablokowany wirnik. Przy doborze porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OK 9
Okap kominowy składa się z kilku układów, które mogą powodować podobne objawy: toru przepływu powietrza, wentylatora z silnikiem, sterowania suwakowego oraz oświetlenia. Przed zamówieniem części warto ustalić, czy problem jest mechaniczny, elektryczny, czy wynika z instalacji wentylacyjnej.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Słaby ciąg mimo pracy silnika | zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, zablokowany kanał, brak dopływu powietrza, zabrudzony lub uszkodzony wirnik | stan filtrów, drożność przewodu i klapy zwrotnej, reakcję po uchyleniu okna | poprawa po zapewnieniu nawiewu wskazuje na problem wentylacji pomieszczenia, a nie na uszkodzenie silnika |
| Silnik nie uruchamia się, ale światło działa | łącznik silnika, przewody, zablokowany wirnik, silnik lub kondensator, jeśli występuje w danym wykonaniu | swobodę obrotu wirnika i oględziny połączeń, następnie ciągłość łącznika | sprawne oświetlenie potwierdza tylko część toru zasilania; nie dowodzi sprawności obwodu silnika |
| Działa tylko część biegów | zużyte styki łącznika suwakowego, przerwa w przewodzie albo uszkodzenie jednego z wyprowadzeń silnika | czy suwak zatrzymuje się prawidłowo oraz czy każdy styk przełącza się zgodnie z pozycją | brak przejścia tylko na jednym wyjściu przemawia za łącznikiem lub przewodem; sam objaw nie przesądza o awarii silnika |
| Buczenie bez obrotów | zablokowany wirnik, zużycie mechaniczne silnika albo niesprawny kondensator | po odłączeniu zasilania sprawdzić, czy wirnik obraca się lekko i nie ociera | ciężki obrót wskazuje na problem mechaniczny; swobodny obrót wymaga dalszych pomiarów elektrycznych |
| Stuki, tarcie lub silne drgania | zabrudzony, pęknięty lub źle osadzony wirnik, luźne mocowanie, kontakt wentylatora z osłoną | mocowania, osłony i obrót wirnika ręką przy odłączonym zasilaniu | hałas powtarzający się raz na obrót zwykle wiąże się z wirnikiem lub jego położeniem |
| Nie działa tylko oświetlenie | źródło światła, oprawka, oddzielny łącznik światła lub przewody | parametry i stan żarówki, ślady przegrzania oprawki, ciągłość łącznika | sprawny silnik nie wyklucza usterki sterowania lampą, ponieważ obwody są rozdzielone |
Okap pracuje, ale słabo usuwa opary
Najpierw ustal tryb pracy urządzenia. W trybie wyciągu powietrze jest odprowadzane przewodem poza kuchnię. W trybie pochłaniacza wraca do pomieszczenia po przejściu przez filtr przeciwtłuszczowy i węglowy. Filtr węglowy odpowiada za ograniczanie zapachów, ale nie zastępuje drożnego toru przepływu.
Metalowy filtr przeciwtłuszczowy należy wyjąć i obejrzeć pod światło. Warstwa lepkiego tłuszczu, niedrożna siatka lub odkształcona rama ograniczają przepływ. Filtr nadający się do mycia trzeba dokładnie odtłuścić i wysuszyć przed montażem. Filtr węglowy po nasyceniu wymienia się zgodnie z instrukcją właściwą dla danego wykonania okapu — zwykłego wkładu jednorazowego nie należy myć ani regenerować bez wyraźnego dopuszczenia przez producenta.
Jeżeli filtry są sprawne, skontroluj przewód odprowadzający, kratkę wylotową i klapę zwrotną. Zgnieciony przewód, nagromadzony tłuszcz, zamknięta klapa lub wiele ostrych załamań mogą obniżyć wydajność i zwiększyć hałas. W szczelnej kuchni porównaj działanie przy zamkniętym i uchylonym oknie. Wyraźna poprawa po doprowadzeniu powietrza wskazuje na niedostateczny nawiew, którego wymiana części okapu nie usunie.

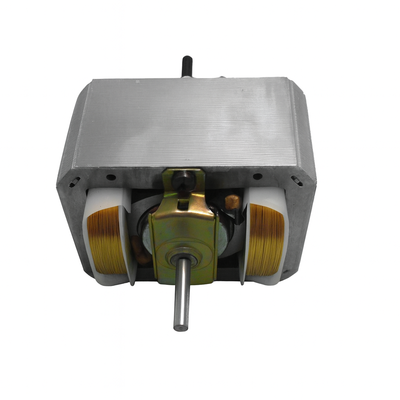

Jak sprawdzić wirnik i silnik
Przed demontażem filtrów, osłon lub wentylatora odłącz okap od sieci i zabezpiecz możliwość przypadkowego włączenia. Po zdjęciu filtra przeciwtłuszczowego można zwykle obejrzeć dolną część zespołu wentylatora, jednak dalsza droga dostępu zależy od wersji obudowy.
Obróć wirnik ręką. Powinien poruszać się bez ocierania o kratkę lub osłonę. Sprawdź, czy nie ma pękniętych łopatek, nagromadzonego tłuszczu, wyczuwalnego luzu osiowego oraz śladów przesunięcia na osi. Nierównomiernie zabrudzony wirnik może powodować niewyważenie, natomiast pęknięty element powinien zostać wymieniony — klejenie łopatki nie zapewnia prawidłowego wyważenia przy wysokich obrotach.
Pomiar uzwojeń wykonuje się przy całkowicie odłączonym zasilaniu i rozłączonych przewodach silnika. Miernik ustawiony na pomiar rezystancji może wykazać przerwę w uzwojeniu, ale dla tej kategorii nie ma jednej prawidłowej wartości oporu: zależy ona od wersji silnika i wybranego wyprowadzenia biegu. Wynik nieskończony na obwodzie, który według schematu powinien być ciągły, wskazuje na przerwę. Zwykły multimetr nie potwierdza jednak stanu izolacji pod napięciem roboczym ani sprawności silnika pod obciążeniem.
Jeżeli w danym wariancie zastosowano kondensator silnika, należy porównać jego pojemność z oznaczeniem na obudowie i podaną tolerancją. Pomiar wykonuje się po bezpiecznym rozładowaniu i odłączeniu przynajmniej jednego zacisku. Pęknięcie, wyciek lub wynik poza tolerancją uzasadniają wymianę kondensatora, ale prawidłowa pojemność nie wyklucza wszystkich uszkodzeń ujawniających się dopiero podczas pracy.
Pomiary napięcia w otwartym okapie oraz badanie izolacji wymagają kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak sprawdzić łącznik suwakowy
W tym modelu sterowanie silnikiem i oświetleniem wykorzystuje odrębne elementy. Podobny wygląd suwaków nie oznacza, że cały łącznik światła i łącznik biegów silnika są zamienne.
Po odłączeniu okapu od zasilania zdejmij osłonę panelu sterowania, oznacz przewody i sfotografuj ich położenie. Przed pomiarem odłącz od badanego łącznika przynajmniej przewody mogące tworzyć równoległą drogę elektryczną. W trybie testu ciągłości sprawdź, czy przesuwanie suwaka łączy zacisk wspólny z odpowiednimi wyjściami. Układ pinów należy ustalić na podstawie starego elementu lub dokumentacji konkretnej wersji — nie wolno przypisywać funkcji wyłącznie według kolorów przewodów.
Jeżeli jeden bieg nie działa, a miernik nie pokazuje przejścia na odpowiadającym mu styku, mimo prawidłowego mechanicznego ustawienia suwaka, łącznik może być zużyty. Jeżeli styki przełączają się poprawnie, dalsza kontrola obejmuje przewody, złącza i właściwe wyprowadzenie silnika. Nadpalone konektory trzeba ocenić razem z przyczyną przegrzania; samo założenie nowej końcówki na luźny lub przegrzewający się styk może dać krótkotrwały rezultat.
Oświetlenie nie działa — co sprawdzić
Zacznij od źródła światła. Nowa żarówka lub inne źródło musi mieć takie samo napięcie, typ trzonka i dopuszczalną moc jak element fabryczny. Zamiana na LED tylko na podstawie pasującego trzonka może się nie udać, jeżeli źródło nie współpracuje z zastosowanym sposobem zasilania.
Przy odłączonym zasilaniu obejrzyj oprawkę. Okopcenie, stopiony izolator, luźny styk albo przegrzany przewód wymagają usunięcia przyczyny i wymiany uszkodzonego elementu. Jeśli źródło światła i oprawka są sprawne, wykonaj pomiar ciągłości osobnego łącznika oświetlenia. Brak światła nie jest podstawą do zakupu silnika ani łącznika jego biegów.
Dostęp i wymiana części
Typowa naprawa rozpoczyna się od wyjęcia filtra przeciwtłuszczowego. Zapewnia to dostęp do wnętrza, lecz zależnie od wymienianej części może być konieczne dodatkowe zdjęcie kratki wentylatora, osłony silnika albo nakrywy panelu sterowania.
- Odłącz zasilanie, zabezpiecz płytę grzewczą i przygotuj pojemnik na mocowania.
- Wyjmij filtr, podtrzymując go podczas zwalniania zatrzasku.
- Zrób zdjęcia połączeń i oznacz konektory przed ich rozłączeniem.
- Przy wymianie wentylatora podtrzymuj zespół po zwolnieniu mocowań, aby nie obciążyć przewodów.
- Oczyść powierzchnie montażowe, ale nie zalewaj silnika, łączników ani oprawek środkiem czyszczącym.
- Po zamontowaniu wirnika obróć go ręcznie i upewnij się, że nie ociera o obudowę.
- Załóż osłony i filtr, a następnie sprawdź kolejno oświetlenie oraz wszystkie pozycje suwaka silnika.
Nie zmieniaj kolejności przewodów w celu dopasowania silnika o innej liczbie biegów. Różnice w wyprowadzeniach, uzwojeniach i sposobie sterowania mogą sprawić, że wizualnie podobny silnik nie będzie prawidłowo współpracował z fabrycznym łącznikiem.
Jak dobrać część do kodu 1000547
Podstawą doboru jest tabliczka znamionowa, a nie tylko biały kolor obudowy lub oznaczenie „OK 9”. Dla urządzeń Amica przygotuj:
- pełny model okapu,
- kod wyrobu 1000547,
- 14-cyfrowy numer fabryczny.
Przy filtrze porównaj wymiary ramy, rozmieszczenie zaczepów i rodzaj wkładu. Przy wirniku istotne są średnica, profil osi, kierunek pracy oraz sposób ustalenia. Łącznik musi mieć zgodną funkcję, układ zacisków i pozycje przełączania. W przypadku silnika porównuje się kompletne oznaczenie, mocowania, liczbę wyprowadzeń i zgodność katalogową z urządzeniem.
Jeżeli tabliczka wskazuje inny kod wyrobu, nie dobieraj części wyłącznie dlatego, że okap ma podobną obudowę. Wróć do kategorii okapów Amica o szerokości 70–90 cm i wybierz właściwe oznaczenie urządzenia.
FAQ — części i naprawa okapu Amica OK 9
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Jeżeli silnik osiąga normalne obroty, najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, kanał, klapę zwrotną i dopływ powietrza do kuchni. Silnik podejrzewa się po wykluczeniu ograniczeń przepływu oraz kontroli wirnika.
Dlaczego okap buczy, ale wentylator się nie obraca?
Przyczyną może być zablokowany lub ocierający wirnik, uszkodzenie mechaniczne silnika albo niesprawny kondensator, jeśli występuje w tej wersji. Nie należy pozostawiać buczącego silnika pod napięciem, ponieważ może się przegrzać.
Czy łącznik światła pasuje zamiast łącznika silnika?
Nie należy tego zakładać. Elementy mogą wyglądać podobnie, ale różnić się funkcją, liczbą styków i sposobem przełączania. Przed zakupem porównaj numer części oraz zgodność katalogową z kodem wyrobu 1000547.
Czy można sprawdzić silnik samym multimetrem?
Multimetr pozwala wykryć niektóre przerwy w uzwojeniach i zwarcie o bardzo małej rezystancji, ale nie potwierdza pełnej sprawności izolacji ani zachowania pod obciążeniem. Nie ma także jednej uniwersalnej rezystancji dla wszystkich wyprowadzeń silników okapów.
Jakie dane są potrzebne do doboru części Amica?
Przygotuj model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. W tej kategorii kod wyrobu to 1000547, ale numer fabryczny nadal pomaga potwierdzić wariant wykonania.
