1000548 - Okap kominowy OK 9 B Brąz
Części do okapu Amica OK 9 B Brąz o kodzie wyrobu 1000548 obejmują elementy napędu, sterowania, oświetlenia, filtracji i obudowy. Przed zakupem ustal, czy przyczyną problemu jest silnik, łącznik suwakowy, wirnik, oprawka czy zablokowany przepływ powietrza. Zgodność części potwierdzaj według modelu, kodu wyrobu oraz 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak rozpoznać przyczynę usterki okapu Amica OK 9 B?
Ten model ma mechaniczne elementy sterowania, napęd wentylatora, oświetlenie oraz części tworzące drogę przepływu powietrza. Podobny objaw może wynikać z różnych usterek, dlatego przed zamówieniem silnika, przełącznika albo wirnika warto ustalić, która funkcja przestała działać i w jakich warunkach pojawia się problem.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Silnik nie uruchamia się, ale światło działa | łącznik suwakowy silnika, rozłączone przewody, zablokowany wirnik, kondensator silnika lub sam silnik | działanie suwaka, połączenia, swobodę obrotu wirnika i ciągłość torów łącznika | sprawne światło potwierdza dopływ zasilania do części obwodów okapu, ale nie potwierdza sprawności obwodu silnika |
| Silnik buczy, lecz wirnik nie rusza | ocierający albo zablokowany wirnik, zużyte łożyskowanie, uszkodzony kondensator rozruchowy/pracy lub uzwojenie | po odłączeniu zasilania sprawdzić ręcznie, czy wirnik obraca się bez tarcia; kondensator zbadać miernikiem po bezpiecznym rozładowaniu | ciężki obrót wskazuje na problem mechaniczny; swobodny obrót nie wyklucza uszkodzenia kondensatora ani silnika |
| Działa tylko część biegów | zużyte styki łącznika, uszkodzone połączenie albo obwód jednej z prędkości silnika | sprawdzić przejścia łącznika w kolejnych pozycjach i stan konektorów | brak przejścia tylko w jednej pozycji kieruje diagnostykę w stronę łącznika, ale trzeba również sprawdzić przewód i odpowiedni tor silnika |
| Okap pracuje, ale słabo usuwa opary | zatłuszczony filtr metalowy, zużyty filtr węglowy w trybie pochłaniacza, niedrożny lub nieprawidłowy kanał, zamknięta klapa zwrotna, niedostateczny dopływ powietrza do kuchni | ocenić czystość filtrów, drożność wylotu, ułożenie przewodu i możliwość dopływu powietrza | słaby ciąg nie jest sam w sobie dowodem zużycia silnika; najpierw trzeba wykluczyć opory przepływu |
| Pojawiają się drgania, stukanie lub ocieranie | poluzowany albo uszkodzony wirnik, obcy przedmiot, luźna osłona, mocowanie silnika lub zabrudzenie turbiny | obejrzeć wirnik i mocowania po zdjęciu filtrów oraz sprawdzić, czy hałas zmienia się wraz z biegiem | rytmiczne stukanie zwykle wiąże się z elementem wirującym, a rezonans obudowy może pochodzić z luźnego mocowania |
| Nie działa oświetlenie | źródło światła, oprawka, łącznik światła, konektor lub przewód | sprawdzić źródło światła, ślady przegrzania oprawki i ciągłość łącznika przy odłączonym zasilaniu | sprawna żarówka nie wyklucza wypalonej oprawki ani uszkodzonego przełącznika |
Słaby ciąg nie musi oznaczać uszkodzenia silnika

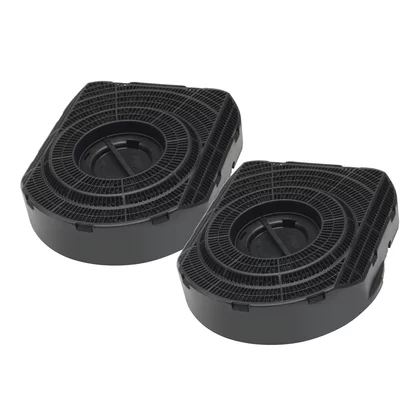

Najpierw ustal, czy okap pracuje jako wyciąg, który odprowadza powietrze kanałem na zewnątrz, czy jako pochłaniacz, który oczyszcza powietrze przez filtr węglowy i oddaje je do pomieszczenia. W trybie pochłaniacza zużyty filtr węglowy zwiększa opór i gorzej zatrzymuje zapachy. Filtra węglowego zasadniczo się nie myje, chyba że producent konkretnego wkładu wyraźnie oznaczył go jako regenerowalny.
Metalowy filtr przeciwtłuszczowy należy regularnie czyścić. Gruba warstwa tłuszczu ogranicza przepływ i może powodować głośniejszą pracę. Przed ponownym montażem filtr powinien być całkowicie suchy. Nie należy użytkować okapu bez prawidłowo zamontowanego filtra przeciwtłuszczowego.
W instalacji wyciągowej znaczenie mają również:

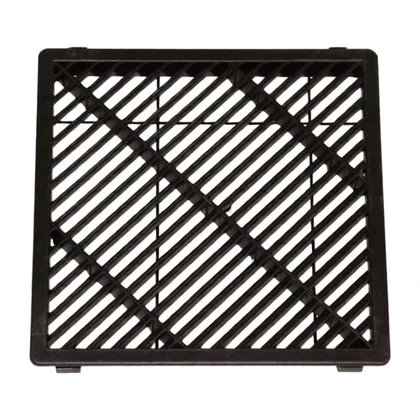

- drożność przewodu i kratki wylotowej;
- brak zgnieceń elastycznej rury oraz nadmiernej liczby ostrych załamań;
- zgodność średnicy przewodu z króćcem okapu;
- swobodne otwieranie klapy zwrotnej;
- zapewnienie dopływu powietrza do pomieszczenia.
Jeżeli silnik osiąga wszystkie biegi, a przepływ jest słaby, nie należy od razu wymieniać napędu. Najpierw trzeba usunąć ograniczenia na wlocie i wylocie. Spadek wydajności występujący dopiero po podłączeniu kanału wskazuje przede wszystkim na problem instalacji wentylacyjnej.
Jak sprawdzić łączniki suwakowe?
W okapie OK 9 B zastosowano oddzielne mechaniczne elementy obsługujące silnik i oświetlenie. Zużycie suwaka, wypalenie styku lub poluzowanie konektora może powodować brak reakcji, działanie tylko wybranych biegów albo konieczność poruszania przełącznikiem.
Po całkowitym odłączeniu okapu od zasilania można oznaczyć przewody, odłączyć łącznik i użyć multimetru w trybie pomiaru ciągłości lub małej rezystancji. Należy ustalić, które styki powinny łączyć się w poszczególnych pozycjach na podstawie oznaczeń elementu, układu przewodów albo dokumentacji danego wykonania. Zamknięty tor powinien mieć stabilne przejście, a otwarty nie powinien go wykazywać.
Niestabilny wynik podczas delikatnego poruszania suwakiem może wskazywać na zużyte styki. Taki test nie sprawdza jednak zachowania elementu pod obciążeniem. Przełącznik może mieć przejście mierzone małym prądem multimetru, a mimo to nagrzewać się lub przerywać podczas pracy silnika.
Nie wolno zwierać przewodów „na próbę” ani pozostawiać zmostkowanego łącznika. Zdjęcie połączeń przed demontażem ułatwia ich prawidłowe odtworzenie; sam kolor przewodu nie jest wystarczającą podstawą do ustalenia funkcji zacisku.
Diagnostyka silnika, wirnika i kondensatora
Przy odłączonym zasilaniu zdejmij filtr przeciwtłuszczowy i obejrzyj turbinę. Wirnik powinien obracać się bez ocierania o osłonę. Nagromadzony nierównomiernie tłuszcz, pęknięcie łopatki lub poluzowanie mocowania może powodować niewyważenie, drgania i głośną pracę mimo sprawnego elektrycznie silnika.
Uzwojenia silnika można wstępnie sprawdzić omomierzem po odłączeniu jego przewodów od reszty instalacji. Przerwa w obwodzie może świadczyć o uszkodzeniu uzwojenia, termika albo połączenia wewnętrznego. Określona wartość rezystancji nie potwierdza jednak pełnej sprawności: pomiar statyczny nie ujawnia zwarć międzyzwojowych, problemów pojawiających się po nagrzaniu ani spadku momentu pod obciążeniem. Nie ma jednej prawidłowej rezystancji dla wszystkich silników okapów i wszystkich wyprowadzeń.
Jeśli silnik buczy i nie startuje, a wirnik obraca się swobodnie, należy uwzględnić kondensator. Mierzy się jego pojemność po odłączeniu i bezpiecznym rozładowaniu, porównując wynik z wartością oraz tolerancją nadrukowaną na obudowie. Kondensator z wybrzuszeniem, wyciekiem lub znacznym ubytkiem pojemności kwalifikuje się do wymiany. Nowy element musi mieć właściwą pojemność, co najmniej wymagane napięcie pracy i odpowiedni typ do pracy z silnikiem.
Pomiar napięcia na silniku pozwala rozdzielić usterkę sterowania od awarii napędu: brak napięcia po wybraniu biegu kieruje uwagę na łącznik, przewody i złącza, natomiast prawidłowe napięcie przy braku obrotów wskazuje na silnik, kondensator lub blokadę mechaniczną. Taki pomiar odbywa się przy napięciu sieciowym. Wymaga kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia stanowiska; nie jest przeznaczony dla osoby bez przygotowania.
Dostęp do części i wymiana
Przed demontażem odłącz okap od instalacji elektrycznej, zabezpiecz płytę lub kuchenkę pod urządzeniem i załóż rękawice chroniące przed ostrymi krawędziami blach. Samo wyłączenie oświetlenia lub silnika przełącznikiem nie odłącza wszystkich obwodów od sieci.
Typowy dostęp rozpoczyna się od wyjęcia metalowych filtrów przeciwtłuszczowych. Od spodu można następnie dotrzeć do elementów oświetlenia, sterowania oraz części zespołu wentylatora. Zakres zdejmowanych osłon zależy od naprawianego podzespołu. Przed rozłączeniem instalacji warto wykonać zdjęcia, oznaczyć konektory i sprawdzić, czy przewody nie są przegrzane lub zabrudzone tłuszczem.
Przy wymianie:
- łącznika suwakowego porównaj układ i oznaczenia zacisków, pozycje pracy, sposób mocowania oraz długość elementu obsługowego;
- silnika sprawdź liczbę wyprowadzeń i biegów, parametry elektryczne, mocowanie, stronę i sposób osadzenia wirnika oraz współpracę z kondensatorem;
- wirnika porównaj średnicę, wysokość, kierunek łopatek, otwór osi, sposób blokowania i położenie względem obudowy;
- filtra metalowego zmierz długość, szerokość i grubość ramki oraz sprawdź uchwyt i zaczepy;
- oprawki i elementów oświetlenia potwierdź typ trzonka, dopuszczalną moc, napięcie, temperaturę pracy i mocowanie;
- osłon lub paneli uwzględnij kolor, stronę montażu, rozstaw otworów, zaczepy i wersję wykonania okapu.
Po montażu sprawdź ręcznie swobodę wirnika, załóż wszystkie osłony i filtry, a następnie uruchom kolejno oświetlenie oraz każdy bieg. Przerwij próbę, jeśli wystąpi ocieranie, zapach przegrzewanej izolacji, iskrzenie, nadmierne drgania albo szybkie nagrzewanie złącza.
Jak dobrać części do Amica OK 9 B Brąz?
Nazwa OK 9 B opisuje model i wersję kolorystyczną, ale do potwierdzenia wariantu technicznego potrzebne są pełne dane z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu — dla tej kategorii 1000548;
- pełny 14-cyfrowy numer fabryczny.
Tabliczka w okapie znajduje się zwykle wewnątrz korpusu i jest widoczna po wyjęciu filtra przeciwtłuszczowego. Nie należy dobierać części wyłącznie po zdjęciu. Podobne okapy OK 9 w wersji białej, czarnej, brązowej lub inox mogą mieć wspólne podzespoły funkcjonalne, ale różnić się panelami, osłonami, mocowaniami albo szczegółami instalacji elektrycznej.
Jeśli dane na tabliczce wskazują inny kod wyrobu, przejdź do kategorii okapów Amica o szerokości 70–90 cm i wybierz właściwy wariant. W razie wątpliwości do doboru należy przekazać czytelne zdjęcie całej tabliczki, a przy częściach mechanicznych również zdjęcie i wymiary starego elementu.
FAQ — części i naprawa okapu Amica OK 9 B
Dlaczego okap działa tylko na jednym lub dwóch biegach?
Możliwą przyczyną jest zużyty łącznik suwakowy, poluzowany konektor, przerwany przewód albo uszkodzony obwód jednej z prędkości silnika. Pomiar przejść łącznika przy odłączonym zasilaniu pomaga ocenić styki, ale nie zastępuje kontroli przewodów i silnika.
Czy głośna praca oznacza konieczność wymiany silnika?
Nie. Hałas może powodować zabrudzony lub pęknięty wirnik, obcy przedmiot, ocieranie o osłonę, luźne mocowanie, rezonans kanału albo zużycie silnika. Najpierw należy ustalić, czy dźwięk pochodzi z turbiny, obudowy czy instalacji odprowadzającej powietrze.
Jak sprawdzić, czy winny jest kondensator silnika?
Po odłączeniu i bezpiecznym rozładowaniu kondensatora mierzy się jego pojemność i porównuje z oznaczeniem na obudowie. Zbyt mała pojemność może utrudniać rozruch, lecz prawidłowy wynik nie wyklucza usterki silnika, przełącznika ani mechanicznej blokady wirnika.
Czy filtr węglowy można umyć i założyć ponownie?
Standardowego filtra węglowego nie należy myć. Po nasyceniu wymienia się go na nowy. Regeneracja jest dopuszczalna wyłącznie w przypadku wkładu wyraźnie oznaczonego przez producenta jako regenerowalny.
Gdzie znaleźć tabliczkę znamionową okapu?
Zwykle znajduje się wewnątrz korpusu, za filtrem przeciwtłuszczowym. Do doboru części zapisz model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny; nie przepisuj tylko nazwy widocznej na froncie.
Czy część z okapu OK 9 w innym kolorze będzie pasować?
Kolor nie przesądza o zgodności. Niektóre podzespoły mogą być wspólne, ale elementy obudowy, panele, mocowania i instalacja mogą różnić się między kodami wyrobu. Zgodność należy potwierdzić katalogowo dla kodu 1000548 i numeru fabrycznego urządzenia.
