1191689 - OKC9552S (OKC9552S) Amica
Części zamienne do okapu Amica OKC9552S o kodzie wyrobu 1191689 obejmują między innymi filtr przeciwtłuszczowy, filtry węglowe, dmuchawę BLDC, moduł sterujący, lampę LED i elementy obudowy. Przed zakupem ustal, czy słabe pochłanianie powoduje zabrudzony filtr lub instalacja wentylacyjna, a nie silnik. Zgodność potwierdź pełnymi danymi z tabliczki znamionowej.
Jakie części pracują w okapie Amica OKC9552S?

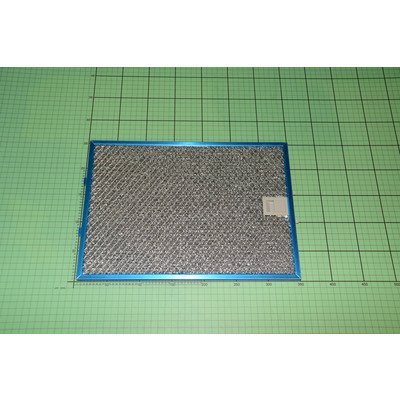

Amica OKC9552S, kod wyrobu 1191689, to skośny okap kominowy o szerokości 90 cm, przystosowany do pracy jako wyciąg lub pochłaniacz. Ma jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 250 × 345 × 9 mm, sterowanie sensorowe, listwę LED i cztery stopnie pracy silnika. W trybie pochłaniacza stosowane są dwa filtry węglowe typu KF 17191.
Istotną cechą tego modelu jest bezszczotkowy silnik BLDC. Dlatego porady dotyczące kondensatora rozruchowego, często spotykanego w starszych okapach z silnikiem indukcyjnym, nie mogą być automatycznie stosowane do OKC9552S. Jeśli dmuchawa nie rusza, trzeba uwzględnić jej elektronikę, przewody, złącza oraz moduł sterujący.
Wśród części występujących w tej konstrukcji znajdują się również szyba frontowa, siłownik, magnes i uchwyty, kompletna dmuchawa, wiązka elektryczna, moduł sterujący, przewód sieciowy oraz elementy komina i jego mocowania.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zatłuszczony filtr aluminiowy, zużyte filtry węglowe, niedrożny lub stawiający duży opór kanał, brak nawiewu do kuchni, zabrudzona dmuchawa | stan filtrów, przepływ przy uchylonym oknie, drożność przewodu i klapy zwrotnej | poprawa po zapewnieniu nawiewu lub wyjęciu mocno zabrudzonego filtra kieruje diagnostykę na instalację albo filtr, a nie od razu na dmuchawę |
| Okap działa jako pochłaniacz, lecz zapach pozostaje | nasycone filtry węglowe, niewłaściwy typ lub montaż filtrów, zabrudzenie filtra tłuszczowego | obecność dwóch właściwych filtrów KF 17191 i stan filtra aluminiowego | przepływ powietrza nie oznacza, że węgiel aktywny nadal skutecznie pochłania zapachy |
| Słychać hałas lub drgania | źle osadzony filtr, luźna szyba lub mocowanie, ciało obce w wirniku, ocieranie dmuchawy, rezonans przewodu, klapa zwrotna | zachowanie na kolejnych biegach, zamocowania i filtr po odłączeniu zasilania | grzechotanie zależne od przepływu częściej wiąże się z klapą lub kanałem; tarcie i drgania rosnące z obrotami wymagają kontroli dmuchawy |
| Panel świeci, lecz wentylator nie pracuje | złącze lub wiązka dmuchawy, moduł sterujący, elektronika silnika BLDC, zablokowany wirnik | reakcję wszystkich funkcji, stan wtyków oraz swobodę ruchu wirnika przy odłączonym urządzeniu | sprawne oświetlenie potwierdza tylko część toru zasilania; nie dowodzi sprawności wyjścia sterującego dmuchawą |
| Nie działa panel, oświetlenie ani wentylator | brak zasilania, uszkodzony przewód sieciowy, poluzowane złącze, zabezpieczenie lub zasilacz modułu | gniazdo innym odbiornikiem, wtyczkę, przewód i złącza dostępne bez pracy pod napięciem | dopiero po potwierdzeniu doprowadzenia zasilania można podejrzewać moduł; spalony bezpiecznik na płytce może być skutkiem innego uszkodzenia |
| Nie świeci listwa LED, pozostałe funkcje działają | lampa LED, jej przewody, złącze albo obwód zasilający w module | stan złącza, przewodów i śladów przegrzania | sama ciągłość przewodów nie potwierdza sprawności lampy ani właściwego napięcia zasilającego |
| Szyba opada, nie otwiera się lub nie domyka | siłownik, magnes, uchwyt, mocowanie albo mechaniczne zablokowanie | punkty podparcia, położenie mocowań, pęknięcia i opory ruchu | nie wymieniaj siłownika, zanim nie wykluczysz poluzowanego uchwytu lub przekoszenia szyby |
Słabe pochłanianie: filtr, wentylacja czy dmuchawa?
Najpierw ustal tryb pracy. W trybie wyciągu powietrze jest odprowadzane przewodem o średnicy odpowiadającej wylotowi okapu — w tym modelu 15 cm. Zwężenia, zgnieciona rura, wiele ostrych kolan, zablokowana klapa zwrotna albo niedostateczny dopływ świeżego powietrza mogą znacznie ograniczyć przepływ mimo prawidłowej pracy silnika.
Prosty test polega na porównaniu działania przy zamkniętym i lekko uchylonym oknie. Wyraźna poprawa po zapewnieniu nawiewu wskazuje na problem z dopływem powietrza do pomieszczenia. Test nie ocenia jednak drożności całego kanału. Jeśli w kuchni lub sąsiednim pomieszczeniu działa urządzenie spalające paliwo i pobierające powietrze z wnętrza, warunki wentylacji powinien ocenić instalator z odpowiednimi kwalifikacjami.
W trybie pochłaniacza powietrze wraca do kuchni. Filtr aluminiowy zatrzymuje tłuszcz, natomiast filtry węglowe ograniczają zapachy. Filtra węglowego nie należy oceniać tylko po wyglądzie: może przepuszczać powietrze, a jednocześnie mieć już zużytą warstwę adsorpcyjną. Metalowy filtr przeciwtłuszczowy należy regularnie myć i wymienić, jeśli jest odkształcony, rozwarstwiony lub nie daje się prawidłowo osadzić.
Jak wykonywać podstawowe kontrole elektryczne?
Przed zdjęciem filtra, osłony, modułu, lampy lub dmuchawy odłącz okap od sieci i zabezpiecz go przed przypadkowym podłączeniem. Odczekaj przed dotykaniem płytki elektronicznej — jej elementy mogą przez pewien czas utrzymywać ładunek.
Przy odłączonym urządzeniu można sprawdzić:
- ciągłość przewodu sieciowego i dostępnych żył wiązki po wypięciu ich z obwodu;
- czy styki złączy nie są cofnięte, zaśniedziałe, poluzowane lub przegrzane;
- ciągłość bezpiecznika znajdującego się na module, jeżeli został jednoznacznie rozpoznany;
- czy przewody nie zostały przecięte przez blachę, przygniecione osłoną albo pokryte tłustym nalotem przy złączu;
- czy wirnik obraca się bez ocierania — wyłącznie bez zasilania i bez wkładania dłoni w niezabezpieczony zespół.
Wynik „przerwa” na bezpieczniku nie jest jeszcze rozpoznaniem przyczyny. Nie wolno go mostkować ani zastępować przypadkowym drutem. Przed montażem nowego zabezpieczenia trzeba znaleźć zwarcie lub uszkodzony element, inaczej awaria może się powtórzyć i uszkodzić kolejne podzespoły.
Pomiar rezystancji między przypadkowymi pinami kompletnej dmuchawy BLDC ma ograniczoną wartość. W zespole może znajdować się elektronika sterująca, a prawidłowe wyniki zależą od jego budowy i dokumentacji. Brak zwarcia nie potwierdza, że silnik prawidłowo startuje, reguluje obroty i pracuje pod obciążeniem.
Pomiary napięcia na module, lampie lub dmuchawie podczas pracy są przeznaczone dla wykwalifikowanego serwisanta. Wymagają schematu właściwego dla OKC9552S, identyfikacji zasilania i sygnałów sterujących oraz ochrony przed napięciem sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp do filtrów, oświetlenia i wnętrza okapu
Do podstawowej konserwacji dostęp uzyskuje się od spodu lub po otwarciu przedniej części okapu. Przed rozpoczęciem podeprzyj szybę i upewnij się, że nie zostanie obciążony siłownik ani uchwyty. Filtr aluminiowy zwalnia się z zatrzasku, podtrzymując go drugą ręką, aby nie spadł na płytę grzewczą.
Po wyjęciu filtra można obejrzeć wnętrze, wlot dmuchawy i dostępne złącza, ale nie należy uruchamiać okapu z dłonią ani narzędziem wewnątrz. Producent nie dopuszcza normalnego użytkowania bez zamontowanego filtra przeciwtłuszczowego.
Dostęp do modułu, listwy LED, dmuchawy i wiązek może wymagać zdjęcia pokrywy wewnętrznej, osłony komina albo części frontu. Kolejność zależy od naprawianego elementu. Przed wypięciem przewodów wykonaj zdjęcia ich prowadzenia i oznacz wtyki. Nie ciągnij za przewody — chwytaj korpus złącza i zwolnij jego blokadę.
Wymiana kompletnej dmuchawy
Przed demontażem sprawdź, czy hałasu nie powoduje filtr, przewód wentylacyjny albo luźne mocowanie. Po uzyskaniu dostępu:
- Odłącz zasilanie i wyjmij filtr przeciwtłuszczowy.
- Zabezpiecz szybę oraz elementy ruchome.
- Udokumentuj przebieg wiązki i położenie złączy.
- Odłącz przewód odprowadzający oraz złącze dmuchawy, nie uszkadzając klapy zwrotnej.
- Podtrzymaj zespół przed zwolnieniem ostatniego mocowania.
- Po montażu sprawdź, czy wirnik nie ociera, przewody nie wchodzą w jego strefę, a kanał jest szczelnie i bez naprężeń połączony.
Pierwszą próbę wykonuje się po złożeniu osłon i zamontowaniu filtra. Należy sprawdzić każdy bieg, poziom drgań, przepływ oraz działanie oświetlenia i sterowania czasowego.

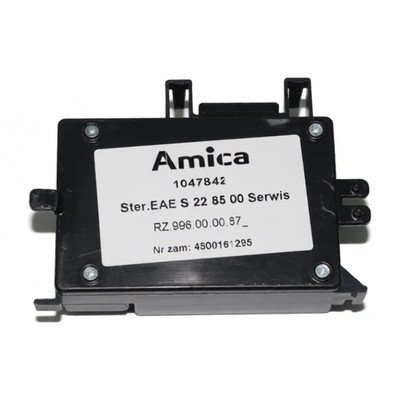

Wymiana modułu lub lampy LED
Modułu nie należy kupować wyłącznie dlatego, że panel nie reaguje. Najpierw wyklucza się przewód sieciowy, złącza, widoczne uszkodzenia wiązki i zwarcie w podłączonym odbiorniku. Elektronika ze spalonym elementem, pękniętą ścieżką lub uszkodzonym zasilaczem bywa naprawialna, ale wymaga diagnostyki elektronicznej.
Przed założeniem nowego modułu porównaj wszystkie numery z etykiety, układ złączy i rewizję płytki. Identyczna obudowa nie potwierdza zgodności oprogramowania ani konfiguracji. Nie zakładaj też, że każdy moduł jest dostarczany zaprogramowany lub że zawsze wymaga programowania — rozstrzyga to dokumentacja konkretnej części.
Przy lampie LED porównuje się numer części, wymiary, mocowanie, wtyk oraz parametry podane na oryginalnym elemencie. Nie zastępuj jej przypadkową taśmą lub lampą o podobnym wyglądzie, ponieważ moduł zasilający może wymagać innego napięcia, prądu lub obciążenia.
Jak dobrać część do Amica OKC9552S?
Podstawą doboru jest nie tylko napis OKC9552S, ale komplet danych z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu — dla tej kategorii 1191689;
- pełny 14-cyfrowy numer fabryczny.
Kod wyrobu odróżnia techniczne wykonanie urządzenia od podobnie nazwanych okapów. Numer fabryczny może być potrzebny do potwierdzenia zmian konstrukcyjnych wprowadzanych w kolejnych seriach. Zachowaj zera, ukośniki i wszystkie znaki dokładnie tak, jak na tabliczce.
Dla filtrów sprawdzaj wymiary, liczbę sztuk i sposób mocowania. Dla szyby, siłownika, uchwytów oraz komina ważne są strona montażu, rozstaw mocowań i wersja kolorystyczna. W częściach elektrycznych porównuj dodatkowo oznaczenie producenta podzespołu, rewizję, złącza i parametry z etykiety.
Jeśli oznaczenie urządzenia różni się choćby jedną cyfrą, sprawdź właściwą pozycję w kategorii okapów Amica o szerokości 70–90 cm. Przed zamówieniem przygotuj czytelne zdjęcie całej tabliczki znamionowej oraz oznaczenia wymontowanej części.
FAQ — części i naprawa Amica OKC9552S
Czy słabe pochłanianie oznacza uszkodzenie dmuchawy?
Nie. Najpierw sprawdź zatłuszczenie filtra aluminiowego, stan filtrów węglowych, drożność przewodu, klapę zwrotną i dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy jej obroty są niestabilne, wirnik ociera albo przepływ pozostaje słaby po wykluczeniu instalacji i filtrów.
Jaki filtr węglowy pasuje do tego okapu?
Dla Amica OKC9552S producent wskazuje typ KF 17191, montowany w liczbie dwóch sztuk. Filtry węglowe są potrzebne podczas pracy w trybie pochłaniacza, a nie przy prawidłowo wykonanym wyrzucie powietrza na zewnątrz.
Czy Amica OKC9552S ma kondensator rozruchowy silnika?
Model jest wyposażony w dmuchawę z silnikiem BLDC, dlatego nie należy stosować do niego bez sprawdzenia porad dotyczących typowego kondensatora silnika indukcyjnego. Brak startu może wynikać z elektroniki dmuchawy, modułu, wiązki, zasilania albo mechanicznej blokady.
Czy można wymienić sam bezpiecznik na module?
Można go wymienić dopiero po ustaleniu przyczyny zadziałania i dobraniu elementu o identycznych, potwierdzonych parametrach. Bezpiecznika nie wolno mostkować. Jeśli ponownie się przepala, dalsze próby mogą zwiększyć zakres uszkodzeń.
Jak sprawdzić, czy uszkodzona jest lampa LED czy moduł?
Najpierw przy odłączonym zasilaniu sprawdź złącze i przewody lampy. Rozstrzygający pomiar napięcia lub prądu wymaga znajomości parametrów tej lampy i powinien zostać wykonany przez serwisanta. Działający panel nie wyklucza uszkodzenia osobnego obwodu oświetlenia w module.
Czy sam model OKC9552S wystarczy do zamówienia części?
Nie zawsze. Do pewnego doboru przygotuj model, kod wyrobu 1191689 i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy module, dmuchawie i lampie warto dodatkowo przesłać zdjęcie etykiety oryginalnego podzespołu.
