1193416 - OKS9554BF (OKS9554BF) Amica
Części do okapu Amica OKS9554BF o kodzie wyrobu 1193416 pozwalają usunąć problemy ze słabym ciągiem, hałasem, oświetleniem LED, sterowaniem lub uchylną szybą. Przed zakupem ustal przyczynę usterki i porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — sam wygląd elementu nie potwierdza zgodności.
Części do okapu Amica OKS9554BF 1193416
OKS9554BF to skośny okap kominowy o szerokości 89,6 cm, wyposażony w jeden silnik, trzy prędkości pracy, sterowanie sensorowe i oświetlenie LED o łącznej mocy 6 W. Może działać jako wyciąg, który odprowadza powietrze kanałem wentylacyjnym, albo jako pochłaniacz, zwracający oczyszczone powietrze do kuchni.

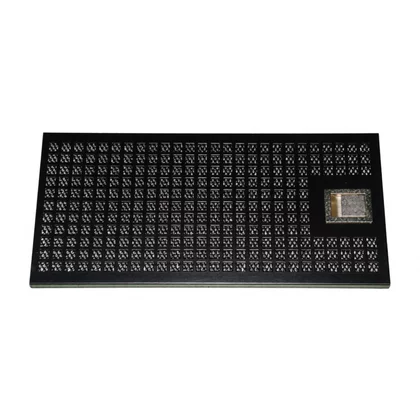

W tym modelu zastosowano trzy pięciowarstwowe filtry przeciwtłuszczowe. W dokumentacji występują dwa formaty: 140 × 215 mm oraz 90 × 300 mm. Do pracy w obiegu zamkniętym przewidziano dwa filtry węglowe FWK 162. Informacje te pomagają zawęzić wybór, ale przy filtrach i elementach konstrukcyjnych nadal trzeba porównać numer części, kształt ramki oraz rozmieszczenie zaczepów.
Od objawu do możliwej przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzone filtry aluminiowe, zużyte filtry węglowe, niedrożny lub zwężony kanał, zablokowana klapka zwrotna, problem z dmuchawą | Porównaj pracę na kolejnych biegach, oczyść filtry, sprawdź drożność wylotu i swobodę ruchu klapek | Poprawa po zdjęciu zabrudzonych filtrów lub udrożnieniu przewodu wskazuje na opory przepływu, a nie od razu na awarię silnika |
| Zapachy wracają do kuchni | Zużyte filtry węglowe w trybie pochłaniacza, cofanie powietrza przez kanał albo niewłaściwa konfiguracja obiegu | Ustal, czy okap działa jako wyciąg, czy pochłaniacz; sprawdź obecność filtrów FWK 162 i klapki zwrotnej | Filtr węglowy usuwa zapachy tylko w obiegu zamkniętym. Nie zastępuje filtra przeciwtłuszczowego ani drożnej wentylacji |
| Okap głośno buczy lub drży | Zabrudzone filtry, ciało obce przy wirniku, ocieranie turbiny, luźne mocowanie, drgająca maskownica lub klapka zwrotna | Po odłączeniu zasilania obejrzyj filtr, wlot, obudowę i mocowania. Zwróć uwagę, czy hałas zmienia się między biegami | Grzechotanie przy wylocie może pochodzić od klapek, natomiast tarcie lub silne wibracje narastające z obrotami wymagają kontroli dmuchawy |
| Panel świeci, ale wentylator nie rusza | Uszkodzenie połączenia, wiązki, płytki sterującej albo zespołu dmuchawy | Skontroluj złącza pod kątem poluzowania, tłuszczu, korozji i nadpaleń. Dalsze pomiary wykonuje się według schematu konkretnego wykonania | Działający wyświetlacz potwierdza tylko część zasilania. Nie dowodzi sprawności wyjścia sterującego ani silnika |
| Nie działa cały okap | Brak zasilania w gnieździe, uszkodzony przewód, złącze, zabezpieczenie lub zasilacz płytki | Najpierw sprawdź gniazdo innym odbiornikiem, przewód i widoczne połączenia. Po odłączeniu urządzenia można zbadać ciągłość przewodu i dostępnego bezpiecznika | Przerwa w bezpieczniku nie wyjaśnia przyczyny jego przepalenia. Nie należy zastępować go elementem o przypadkowych parametrach ani mostkować |
| Nie działa oświetlenie, ale wentylator pracuje | Uszkodzona lampa LED, jej przewody, złącze albo obwód sterujący | Obejrzyj lampę i wiązkę, sprawdź, czy problem obejmuje całe oświetlenie oraz czy złącza nie są zatłuszczone | Sprawny wentylator zawęża usterkę, lecz nie pozwala bez pomiaru rozstrzygnąć, czy uszkodzona jest lampa, czy sterowanie |
| Szyba opada, przekasza się lub nie utrzymuje położenia | Zużyty siłownik, zawias, mocowanie albo mechaniczne uszkodzenie szyby | Podtrzymując szybę, porównaj pracę obu stron, sprawdź luzy, pęknięcia i punkty zamocowania | Wymiana samego siłownika nie pomoże, jeżeli zawias jest odkształcony, mocowanie wyrwane albo szyba pęknięta |
Słaby ciąg nie zawsze oznacza uszkodzoną dmuchawę
Przed zakupem silnika lub kompletnej dmuchawy warto wykluczyć elementy zwiększające opór przepływu. Filtry aluminiowe oblepione tłuszczem ograniczają ilość zasysanego powietrza i mogą zwiększać hałas. W trybie pochłaniacza podobny efekt daje zużyty lub zatkany filtr węglowy.
W trybie wyciągu skontroluj również przewód odprowadzający. Zgnieciona rura elastyczna, duża liczba ostrych załamań, redukcja średnicy albo zablokowana klapka zwrotna mogą sprawić, że sprawna dmuchawa będzie pracowała głośno, a przepływ pozostanie słaby. Model OKS9554BF ma wylot o średnicy 150 mm, dlatego zwężenie instalacji może pogorszyć warunki pracy.
Prosta próba porównawcza polega na krótkim uruchomieniu urządzenia po wyczyszczeniu i prawidłowym zamontowaniu filtrów oraz sprawdzeniu różnicy między poszczególnymi biegami. Brak wyraźnej zmiany obrotów nie wskazuje automatycznie silnika — przyczyną może być także płytka sterująca lub połączenie elektryczne.
Kontrola filtrów i klapek zwrotnych

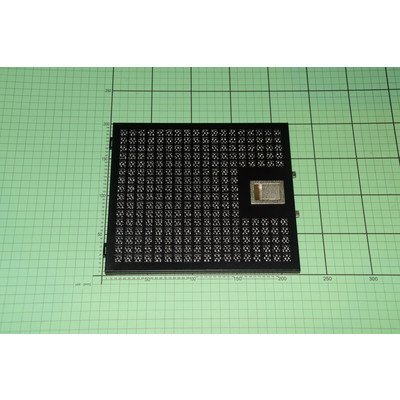

Metalowe filtry przeciwtłuszczowe należy wyjmować po odłączeniu okapu od zasilania. Zwolnij zatrzask, podtrzymując ramkę drugą ręką, aby filtr nie spadł na płytę grzewczą. Usuń tłuszcz ciepłą wodą i łagodnym środkiem odtłuszczającym, a przed montażem dokładnie wysusz element. Mocno zdeformowana, rozwarstwiona albo uszkodzona ramka kwalifikuje filtr do wymiany.
W tym modelu trzy filtry nie muszą mieć identycznych wymiarów. Nie zamawiaj kompletu wyłącznie na podstawie szerokości okapu. Porównaj każdy element osobno, uwzględniając wymiar zewnętrzny ramki, położenie uchwytu i zaczepów oraz numer katalogowy.
Filtry węglowe FWK 162 są potrzebne przy pracy jako pochłaniacz. Wymienia się je parami. Nie należy zakładać, że każde pogorszenie ciągu wynika z ich zużycia: w trybie wyciągu filtry węglowe nie są potrzebne, a problemu należy szukać przede wszystkim w filtrach tłuszczowych, kanale, klapkach i dmuchawie.
Po zdjęciu filtrów można również obejrzeć okolice wlotu. Wirnika nie wolno rozpędzać ręką ani dotykać przy podłączonym urządzeniu. Klapki zwrotne powinny poruszać się swobodnie i domykać bez zaczepiania. Uszkodzenie osi lub deformacja klapek może powodować grzechotanie i cofanie powietrza.
Jak sprawdzić zasilanie, wiązki i sterowanie
Przy całkowitym braku reakcji zacznij poza okapem: potwierdź działanie gniazda i sprawdź, czy wtyczka oraz przewód nie mają śladów przegrzania, przecięcia albo zgniecenia. Po fizycznym odłączeniu urządzenia od sieci można wykonać pomiar ciągłości każdej żyły przewodu. Przewód należy odłączyć od badanego obwodu, aby wynik nie przechodził przez inne podzespoły.
Następnie ogląda się wiązki i złącza dostępne po zdjęciu filtrów oraz odpowiednich osłon. Tłuszcz, wilgoć, luźny styk i nadpalona kostka mogą powodować pracę przerywaną. Przed rozłączeniem kilku podobnych wtyków zrób zdjęcia ich położenia i oznacz złącza. Nie opieraj montażu wyłącznie na kolorach przewodów — przypisanie należy potwierdzić położeniem złącza i dokumentacją danego wykonania.
Jeśli zabezpieczenie na płytce ma przerwę, sam pomiar ciągłości potwierdza tylko jego uszkodzenie. Nie odpowiada na pytanie, czy przyczyną było zwarcie w zasilaczu, module, przewodach lub odbiorniku. Założenie mocniejszego bezpiecznika albo wykonanie mostka grozi dalszym uszkodzeniem i pożarem.
Pomiary napięć na płytce, wyjściu sterowania i złączu silnika odbywają się przy napięciu sieciowym. Wymagają kwalifikacji, doświadczenia, odpowiednich uprawnień oraz przyrządów pomiarowych. Nie są przeznaczone dla osoby bez przygotowania. Wynik takiego pomiaru trzeba interpretować według schematu konkretnej płytki; nie istnieje jeden bezpieczny pinout właściwy dla wszystkich okapów Amica.
Dostęp i wymiana części w okapie skośnym
Dostęp do filtrów uzyskuje się od strony wlotu powietrza, po otwarciu przedniej części i zwolnieniu ich zatrzasków. Dalszy demontaż zależy od wymienianego elementu:

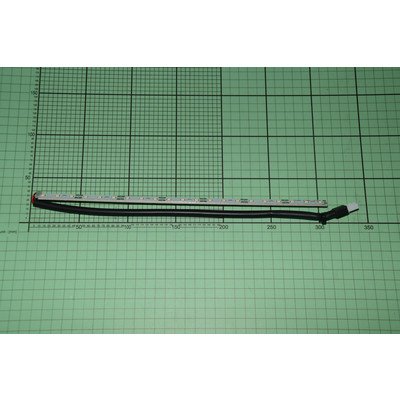

- lampa LED i jej przewody są dostępne od wewnętrznej strony dolnej części okapu po wyjęciu filtrów;

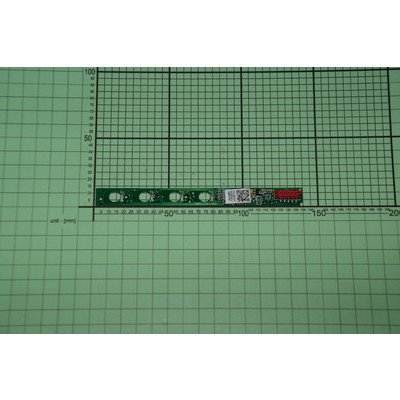

- zespół przycisków i płytka sterująca znajdują się za elementami panelu i wymagają ostrożnego rozłączenia wiązek;
- dmuchawa jest zamontowana wewnątrz korpusu, w pobliżu wylotu powietrza;
- klapki zwrotne i przyłącze kanału znajdują się przy króćcu wylotowym;

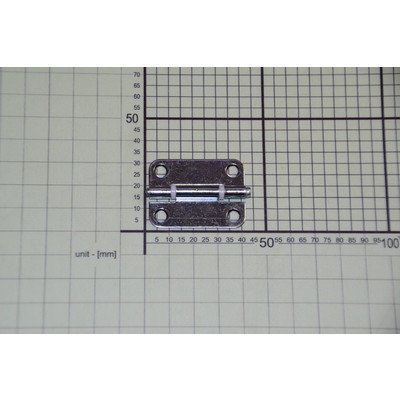

- zawias, siłownik i szyba tworzą układ mechaniczny przedniej części okapu.
Przy pracach przy szybie trzeba zabezpieczyć ją przed opadnięciem. Nie odłączaj siłownika ani zawiasu, dopóki ciężar szyby nie jest stabilnie podparty. Przed zdjęciem maskownicy kominowej sprawdź również, czy nie jest ona połączona z kanałem wentylacyjnym lub przytrzymywana przez inne elementy instalacji.
Po wymianie części sprawdź kolejno: stabilność mocowań, prawidłowe ułożenie przewodów poza wirnikiem i ostrymi krawędziami, działanie wszystkich trzech biegów, oświetlenia, panelu oraz swobodę przepływu powietrza. Filtry zakładaj dopiero po upewnieniu się, że są suche i prawidłowo zatrzaśnięte.
Jak dobrać część do OKS9554BF
Dla urządzeń Amica podstawą identyfikacji są:
- pełny model: OKS9554BF;
- kod wyrobu: 1193416;
- pełny, 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Kod 1193416 odróżnia ten wariant między innymi od podobnie nazwanego OKS6554BF o innym kodzie wyrobu. Sama nazwa modelu, fotografia, identyczna wtyczka lub zbliżone wymiary nie wystarczają do potwierdzenia zgodności płytki, wiązki, dmuchawy, lampy albo elementów szyby.
Przy doborze zwróć uwagę na cechy właściwe dla rodzaju części:
- filtry — wymiar zewnętrzny, kształt, uchwyt i zaczepy;
- lampa LED — numer części, konstrukcję obudowy, mocowanie i złącze;
- płytka sterująca — oznaczenie płytki, wersję wykonania i układ złączy;
- wiązka — liczbę oraz rozmieszczenie złączy, długość przewodów i trasę prowadzenia;
- dmuchawa — numer zespołu, mocowania, króciec oraz zgodność elektryczną;
- szyba, zawias i siłownik — stronę montażu, punkty mocowania, wymiary i parametry mechaniczne.
Przed zamówieniem przepisz komplet danych lub wykonaj czytelne zdjęcie całej tabliczki znamionowej. W przypadku części elektronicznej dołącz również zdjęcia oznaczeń starego podzespołu i wszystkich złączy, ale nie traktuj numeru z płytki jako zamiennika identyfikacji całego okapu.
Inne modele i ich części można porównać w kategorii okapów Amica o szerokości 70–90 cm. Części z podobnego okapu należy jednak stosować wyłącznie po potwierdzeniu zgodności katalogowej.
FAQ – części i naprawa Amica OKS9554BF
Jaki filtr węglowy pasuje do Amica OKS9554BF 1193416?
Dla pracy w trybie pochłaniacza przewidziano dwa filtry węglowe FWK 162. Zestaw należy dobrać do kodu wyrobu 1193416 i wymieniać parami. Przy pracy jako wyciąg, z prawidłowo podłączonym kanałem odprowadzającym, filtr węglowy nie jest wymagany.
Czy słaby ciąg oznacza konieczność wymiany dmuchawy?
Nie. Najpierw wyczyść filtry aluminiowe, oceń stan filtrów węglowych, sprawdź drożność kanału o średnicy 150 mm i ruch klapek zwrotnych. Dmuchawę podejrzewa się mocniej, gdy wirnik ociera, ma wyczuwalny luz, nie osiąga obrotów albo nie reaguje mimo potwierdzonego zasilania i sprawnego sterowania.
Dlaczego okap działa głośniej po podłączeniu do wentylacji?
Przyczyną może być zwężenie przewodu, ostre załamanie, luźna rura, niedrożny kanał albo drgające klapki zwrotne. Jeżeli hałas wyraźnie spada po odłączeniu przewodu od króćca, należy sprawdzić instalację odprowadzającą przed wymianą silnika.
Czy można sprawdzić silnik okapu zwykłym multimetrem?
Pomiar ciągłości uzwojeń po całkowitym odłączeniu silnika może wykazać przerwę lub zwarcie do obudowy, ale nie potwierdza jego zachowania pod obciążeniem. Rezystancje i przypisanie pinów zależą od wykonania. Podawanie napięcia poza urządzeniem oraz pomiary podczas pracy są czynnościami dla wykwalifikowanego technika.
Czy uszkodzony bezpiecznik na płytce wystarczy wymienić?
Nie należy wymieniać go bez ustalenia przyczyny przepalenia. Bezpiecznik mógł zadziałać wskutek zwarcia w zasilaczu, przewodach albo podzespole wykonawczym. Mostkowanie zabezpieczenia lub zastosowanie elementu o wyższym prądzie znamionowym jest niedopuszczalne.
Gdzie znaleźć dane potrzebne do zakupu części?
Odczytaj tabliczkę znamionową okapu i przygotuj model OKS9554BF, kod wyrobu 1193416 oraz 14-cyfrowy numer fabryczny. Jeżeli wymieniasz płytkę, lampę, wiązkę lub dmuchawę, zapisz także pełne oznaczenie wymontowanego elementu.
