1193720 - OKC9651BS HC (OKC9651BS HC) Amica
Części do okapu Amica OKC9651BS HC o kodzie wyrobu 1193720 pozwalają usunąć problemy z pochłanianiem oparów, hałasem, oświetleniem lub sterowaniem sensorowym. Przed zakupem sprawdź, czy przyczyną nie jest zabrudzony filtr albo niedrożny przewód wentylacyjny. Element dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak ustalić, której części okapu dotyczy usterka
Amica OKC9651BS HC może pracować jako wyciąg, który odprowadza powietrze do kanału wentylacyjnego, albo jako pochłaniacz, w którym oczyszczone powietrze wraca do pomieszczenia. To rozróżnienie wpływa na diagnostykę: filtr węglowy jest potrzebny w trybie pochłaniacza, natomiast w trybie wyciągu powinien być usunięty.
Nie należy wskazywać dmuchawy, modułu lub panelu sensorowego wyłącznie na podstawie jednego objawu. Najpierw warto wykluczyć zabrudzenie filtrów, ograniczenie przepływu powietrza, nieprawidłowe połączenia i uszkodzenia mechaniczne.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | Zabrudzony filtr aluminiowy, zużyty filtr węglowy, niedrożny lub przewężony kanał, brak dopływu powietrza, problem z dmuchawą | Tryb pracy, stan filtrów, drożność i ułożenie przewodu, pracę turbiny na kolejnych biegach | Poprawa po konserwacji lub usunięciu ograniczenia wskazuje na problem przepływu, a nie na konieczność wymiany silnika |
| Wentylator buczy, lecz nie startuje | Zablokowany wirnik, tarcie turbiny, uszkodzenie silnika, kondensatora — jeśli występuje w danym wykonaniu — albo sterowania | Po odłączeniu zasilania sprawdzić, czy dostępny wirnik nie jest zablokowany i nie ociera o obudowę | Swobodny ruch wirnika nie potwierdza sprawności elektrycznej silnika, ale pozwala wykluczyć widoczną blokadę mechaniczną |
| Okap nie reaguje i panel jest ciemny | Brak zasilania, uszkodzony przewód lub złącze, przerwa w wiązce, usterka zasilacza albo modułu | Gniazdo, wtyczkę, przewód i dostępne złącza; pomiary napięć powinien wykonać serwisant | Obecność napięcia w gniazdku nie dowodzi, że zasilanie dociera prawidłowo do elektroniki |
| Sensory świecą, ale nie sterują funkcjami | Zabrudzenie lub wilgoć na panelu, uszkodzenie sterowania sensorowego, wiązki albo modułu wykonawczego | Oczyścić i osuszyć panel, wykonać restart zasilania, skontrolować połączenia po odłączeniu okapu | Chwilowa poprawa po restarcie nie potwierdza trwałej sprawności elektroniki |
| Nie działa oświetlenie | Uszkodzony moduł LED, złącze, przewód, układ zasilający lub wyjście modułu sterowania | Czy silnik nadal działa, czy problem dotyczy całej lampy, czy widać nadpalenia lub luźne połączenie | Sprawny wentylator zawęża podejrzenie do obwodu oświetlenia, lecz nie wskazuje automatycznie samej lampy |
| Okap wibruje, stuka lub grzechocze | Źle osadzony filtr, poluzowany kanał, uszkodzona turbina, klapa zwrotna, mocowanie dmuchawy albo element obudowy | Osadzenie filtrów i osłon, mocowania przewodu oraz stan dostępnych elementów wirujących | Hałas zmieniający się wraz z biegiem częściej wiąże się z przepływem, turbiną lub mocowaniem niż z panelem sensorowym |
Okap słabo ciągnie — od czego zacząć
Sprawdzenie filtrów
Metalowy filtr przeciwtłuszczowy zatrzymuje tłuszcz przed dmuchawą. W tym modelu podczas normalnego użytkowania powinien być czyszczony co miesiąc, ręcznie łagodnym detergentem lub w zmywarce, jeżeli sposób mycia jest zgodny z instrukcją urządzenia. Przed montażem filtr musi całkowicie wyschnąć. Zmiana koloru aluminium po myciu nie oznacza sama w sobie uszkodzenia.
Filtr węglowy stosuje się tylko podczas pracy w obiegu zamkniętym. Nie należy go myć ani regenerować wodą. Dla tej rodziny okapów instrukcja przewiduje wymianę co najmniej co 3–4 miesiące, a przy intensywnym gotowaniu częściej. Utrata zdolności pochłaniania zapachów nie musi oznaczać problemu z silnikiem.
Nie uruchamiaj okapu bez prawidłowo zamontowanego filtra aluminiowego. Filtr silnie nasycony tłuszczem ogranicza przepływ i zwiększa zagrożenie pożarowe.
Kontrola przewodu wentylacyjnego
W trybie wyciągu powietrze może być prowadzone przewodem o średnicy 150 lub 120 mm. Instrukcja tej rodziny urządzeń wskazuje, że przewód nie powinien być dłuższy niż około 4–5 m. Każde przewężenie, zgniecenie elastycznej rury, ostry zakręt albo zablokowana klapa zwiększają opory przepływu.
Jeżeli silnik wyraźnie przyspiesza na kolejnych biegach, ale przy wylocie jest mały przepływ, przed wymianą dmuchawy sprawdź kanał i dopływ świeżego powietrza do kuchni. Gdy przepływ poprawia się po uchyleniu okna, przyczyną może być zbyt szczelne pomieszczenie lub niewłaściwie działająca wentylacja. Nie wolno podłączać okapu do czynnego przewodu spalinowego lub dymowego.
Diagnostyka dmuchawy i silnika
Po odłączeniu okapu od sieci zdejmij filtr przeciwtłuszczowy i obejrzyj dostępną komorę zasysania. Szukaj nagromadzonego tłuszczu, śladów tarcia, pękniętych łopatek, luźnych mocowań i ciał obcych. Jeżeli konstrukcja pozwala bezpiecznie dosięgnąć wirnika, sprawdź delikatnie, czy obraca się bez blokowania. Nie wyginaj łopatek i nie próbuj rozpędzać turbiny narzędziem.
Pomiar rezystancji odłączonych uzwojeń może wykazać przerwę lub wyraźne zwarcie, ale bez schematu konkretnej dmuchawy nie należy przypisywać uniwersalnej wartości poszczególnym przewodom. Brak przejścia między zaciskiem uzwojenia a metalową obudową pozwala wykluczyć jedynie twarde zwarcie widoczne dla multimetru. Nie zastępuje badania rezystancji izolacji odpowiednim miernikiem.
Sprawdzenie napięcia podawanego na silnik podczas pracy pomaga rozróżnić usterkę dmuchawy od problemu z modułem, lecz wymaga wykonywania pomiarów przy napięciu sieciowym wewnątrz urządzenia. Takie czynności są przeznaczone dla wykwalifikowanego serwisanta, posiadającego odpowiednie przyrządy i doświadczenie. Nie wolno podawać napięcia bezpośrednio na nieopisane przewody silnika ani omijać układu sterowania.
Brak reakcji panelu lub całego okapu
Jeżeli nie działa ani wentylator, ani oświetlenie, zacznij od potwierdzenia zasilania gniazda innym sprawnym odbiornikiem. Następnie, przy odłączonej wtyczce, obejrzyj przewód sieciowy, docisk przewodu, kostki i wiązki. Nadtopione złącze, luźny styk albo przewód uszkodzony przy krawędzi obudowy mogą powodować taką samą usterkę jak moduł.
W elektronice okapu można kolejno sprawdzić:
- Czy zasilanie sieciowe dociera do wejścia modułu.
- Czy bezpiecznik i ścieżki wejściowe nie mają przerwy lub śladów uszkodzenia.
- Czy układ zasilający wytwarza napięcia potrzebne panelowi i logice sterowania.
- Czy panel sensorowy komunikuje się z modułem wykonawczym i czy jego wiązka jest ciągła.
- Czy moduł podaje zasilanie na wybrane obciążenie po wydaniu polecenia.
Przerwany bezpiecznik na płytce jest skutkiem wymagającym dalszej diagnozy, a nie częścią, którą należy bezwarunkowo zastąpić i ponownie włączyć urządzenie. Przyczyną może być zwarcie elementu zasilacza, przewodu, lampy, silnika albo innego podzespołu. Montaż nowego modułu bez sprawdzenia obciążenia może doprowadzić do jego ponownego uszkodzenia.
Pomiary na podłączonej płytce zawierającej napięcie około 230 V wymagają kwalifikacji, separacji stanowiska i właściwego sprzętu pomiarowego. Nie są przeznaczone dla osoby bez przygotowania.
Oświetlenie LED i sterowanie sensorowe
W tym okapie oświetlenie działa niezależnie od wentylatora. Jeżeli silnik pracuje, a lampa nie świeci, sprawdza się osobno moduł LED, jego przewód i układ zasilający. Gdy wszystkie punkty świetlne gasną jednocześnie, bardziej prawdopodobne staje się uszkodzenie wspólnego połączenia lub zasilania niż równoczesna awaria kilku diod.
Do wymiany należy zastosować moduł o takich samych parametrach jak element fabryczny. Samo podobieństwo obudowy, napięcia podanego w ofercie albo kształtu złącza nie potwierdza zgodności. Nie należy zastępować modułu LED przypadkową lampą ani przerabiać złączy.
Przy nieprawidłowej reakcji sensorów najpierw wyczyść i osusz powierzchnię szkła. Tłusta warstwa, wilgoć i pozostałości detergentu mogą zaburzać obsługę dotykową. Jeśli problem powraca po restarcie, trzeba sprawdzić panel, jego wiązkę oraz zasilanie elektroniki, zamiast od razu zamawiać sterowanie sensorowe.
Jak uzyskać dostęp i wymienić część

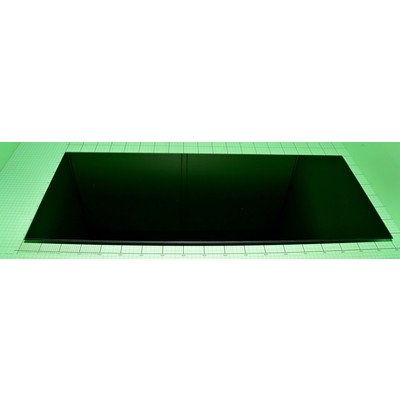

Przed demontażem odłącz wtyczkę i zabezpiecz płytę grzejną. Jeżeli naprawa dotyczy szyby albo siłownika, podeprzyj ruchomy element przed zwolnieniem mocowania. Szyba może opaść, a jej naprężenie podczas jednostronnego odkręcania grozi pęknięciem.
Typowa kolejność dostępu wygląda następująco:
- Zdejmij aluminiowy filtr przeciwtłuszczowy zgodnie z kierunkiem działania jego zatrzasku.
- Oczyść widoczne zabrudzenia, aby tłuszcz nie dostał się do złączy podczas naprawy.
- Ustal położenie naprawianej części. Dmuchawa znajduje się w korpusie, natomiast dostęp do górnych wiązek i elementów przy wylocie może wymagać zdjęcia osłony komina.
- Przed odłączeniem przewodów wykonaj zdjęcia i oznacz złącza. Chwytaj za obudowę wtyku, nie za przewody.
- Sprawdź mocowania oraz elementy współpracujące. Uszkodzona turbina, nadtopiona kostka lub zablokowana klapa nie powinny pozostać przy nowej dmuchawie.
- Po montażu ułóż wiązki z dala od wirnika, ostrych krawędzi i nagrzewających się części.
- Załóż filtr, osłony i dopiero wtedy wykonaj próbę działania.
Nie należy zakładać, że każdy moduł sterowania jest gotowy do pracy bez konfiguracji. Przed zakupem trzeba potwierdzić numer części, wersję wykonania oraz informację, czy dany moduł wymaga zaprogramowania lub współpracuje z konkretnym panelem.
Kontrola po naprawie
Po złożeniu okapu sprawdź kolejno oświetlenie, wszystkie biegi, timer oraz występowanie drgań. W modelu OKC9651BS HC automatyczne przejście z biegu 4 na bieg 3 po pięciu minutach jest działaniem funkcji Eco Boost, a nie oznaką utraty mocy. Timer wyłącza silnik po około 10 minutach i nie musi jednocześnie wyłączyć światła.
Okap może współpracować z określonymi modelami płyt grzejnych. Brak możliwości parowania nie jest sam w sobie dowodem uszkodzenia modułu — najpierw trzeba potwierdzić zgodność płyty i prawidłowo przeprowadzić procedurę łączenia.
Jak dobrać części do Amica OKC9651BS HC
Podstawą doboru są trzy dane z tabliczki znamionowej:
- pełny model OKC9651BS HC,
- kod wyrobu 1193720,
- pełny, 14-cyfrowy numer fabryczny.
Kod 1193720 jest istotny, ponieważ podobne nazwy handlowe mogą odnosić się do innych wykonań. Nie zakładaj między innymi, że część opisana dla wariantu OKC9651S HC o innym kodzie wyrobu będzie zgodna z urządzeniem 1193720.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy producenta i zakres zgodnych kodów wyrobu,
- wymiary oraz rozmieszczenie mocowań,
- kształt, liczbę styków i przypisanie złącza,
- parametry elektryczne lampy, silnika lub modułu,
- średnicę kołnierza i wykonanie elementów kanału,

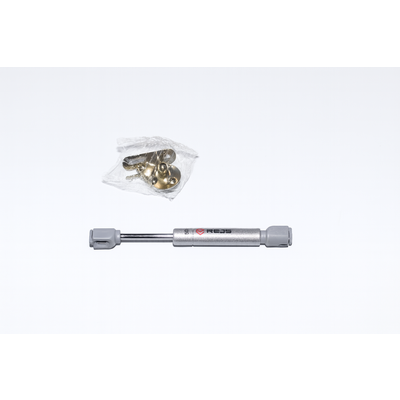

- siłę, długość i końcówki mocujące siłownika,
- kolor oraz wymiary szyby i komina,
- wersję sprzętową i ewentualne wymagania dotyczące konfiguracji elektroniki.
Jeżeli tabliczka wskazuje inny kod wyrobu, właściwego wariantu należy szukać w kategorii okapów Amica o szerokości 70–90 cm. Do potwierdzenia doboru przygotuj czytelne zdjęcie całej tabliczki oraz oznaczenie wymontowanej części.
FAQ — części i naprawa Amica OKC9651BS HC
Dlaczego czwarty bieg sam zmienia się na trzeci?
Jest to normalne działanie funkcji Eco Boost. Po pięciu minutach pracy na biegu 4 okap automatycznie przechodzi na bieg 3. Nie wskazuje to na uszkodzenie silnika ani panelu.
Czy filtr węglowy jest potrzebny, gdy okap jest podłączony do wentylacji?
Nie. Filtr węglowy jest przeznaczony do pracy w trybie pochłaniacza. Podczas odprowadzania powietrza na zewnątrz należy go usunąć, ponieważ dodatkowo ogranicza przepływ.
Czy słabe pochłanianie zapachów oznacza awarię dmuchawy?
Nie musi. W trybie pochłaniacza najpierw sprawdź termin wymiany filtra węglowego. W trybie wyciągu skontroluj filtr aluminiowy, kanał, klapę zwrotną i dopływ powietrza do kuchni. Dmuchawę podejrzewa się mocniej, gdy nie zmienia prędkości, zacina się, nadmiernie nagrzewa lub pracuje z nietypowym hałasem.
Czy można zamontować dowolny moduł LED o podobnym kształcie?
Nie. Potrzebna jest zgodność parametrów elektrycznych, zasilania, mocowania, wymiarów i złącza. Moduł podobny wizualnie może nie współpracować ze sterownikiem albo ulec uszkodzeniu.
Czy ciemny panel oznacza konieczność wymiany modułu sterującego?
Nie. Taki objaw może powodować także brak zasilania, uszkodzony przewód, złącze, wiązka, bezpiecznik lub sekcja zasilająca płytki. Moduł należy wskazać dopiero po sprawdzeniu drogi zasilania i obciążeń.
Jakie oznaczenia są potrzebne do zamówienia części?
Podaj model OKC9651BS HC, kod wyrobu 1193720 oraz pełny 14-cyfrowy numer fabryczny. W przypadku elementu elektronicznego, dmuchawy lub lampy warto dodatkowo przesłać zdjęcie jego etykiety i złączy.
