OSS 522
Części do okapu Amica OSS 522 pomagają usunąć problemy z uruchamianiem wentylatora, zmianą prędkości, hałasem oraz uszkodzeniami panelu lub szyby. Ponieważ oznaczenie OSS 522 występuje w różnych wykonaniach, przed zakupem porównaj kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej, a nie tylko wygląd części.
Części zamienne do okapu Amica OSS 522
Amica OSS 522 to oznaczenie stosowane dla więcej niż jednego wykonania okapu. W dokumentacji i katalogach części występują między innymi urządzenia o kodach 1160587 oraz 1161216, przy czym drugie może być dodatkowo opisane jako OSS5232I. Podobna nazwa handlowa nie oznacza więc, że dmuchawa, panel przycisków, szyba, filtr lub element mocujący będą wzajemnie zamienne.
Wariant o kodzie 1160587 jest okapem uniwersalnym o szerokości 50 cm, z jednym silnikiem, trzema prędkościami, sterowaniem przyciskowym i oświetleniem LED. Parametrów tego wykonania nie należy jednak automatycznie przypisywać urządzeniu z innym kodem wyrobu.
Objaw nie wskazuje od razu części do wymiany
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Nie działa ani wentylator, ani światło | brak zasilania, uszkodzony przewód, złącze lub wspólny obwód sterowania | gniazdo, wtyczkę, przewód oraz połączenia dostępne po zdjęciu osłony | równoczesny brak obu funkcji nie jest wystarczającym dowodem uszkodzenia dmuchawy |
| Światło działa, ale silnik nie rusza | przyciski lub przełącznik, poluzowane złącze, zablokowany wirnik, silnik albo kondensator, jeśli występuje w danej wersji | działanie przycisków, swobodę ruchu wirnika i ciągłość obwodu silnika | brak zasilania na silniku kieruje diagnostykę do sterowania; obecność właściwego zasilania przy nieruchomym, niezablokowanym wirniku wskazuje na obwód silnika |
| Silnik buczy, lecz nie startuje | zatarty lub zabrudzony wirnik, zużyte łożyskowanie, utrata pojemności kondensatora, uszkodzone uzwojenie | po odłączeniu zasilania sprawdzić, czy wirnik obraca się bez tarcia; kondensator badać tylko wtedy, gdy faktycznie znajduje się w tym wykonaniu | opór mechaniczny przemawia za problemem dmuchawy; swobodny wirnik wymaga kontroli kondensatora i uzwojeń |
| Działa tylko jedna prędkość | uszkodzony zestaw przycisków, wypalone styki, przerwane połączenie lub jedno z wyprowadzeń silnika | ciągłość odpowiednich torów przełącznika i przewodów | sprawny silnik na części biegów nie wyklucza usterki jego oddzielnych odczepów |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr tłuszczowy, niedrożny przewód, zablokowana klapka zwrotna, brak dopływu powietrza lub niewłaściwy tryb pracy | stan filtrów, drożność kanału i swobodę klapki; ustalić, czy urządzenie pracuje jako wyciąg czy pochłaniacz | normalny dźwięk i prędkość silnika przy małym przepływie częściej kierują uwagę na drogę powietrza niż na samą dmuchawę |
| Pojawiło się grzechotanie lub ocieranie | zabrudzenie wirnika, poluzowane mocowanie, odkształcona obudowa, klapka zwrotna lub przewód wentylacyjny | obejrzeć wirnik i mocowania, a następnie ręcznie sprawdzić obrót po odłączeniu urządzenia | hałas zależny od prędkości może pochodzić z zespołu wirującego; stukanie przy podmuchach także z klapki lub kanału |
Jak sprawdzić dmuchawę i sterowanie
Przed demontażem odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Zdejmij filtr przeciwtłuszczowy, aby obejrzeć wnętrze, wirnik i dostępne połączenia. Tłuszcz zalegający na łopatkach może powodować niewyważenie, spadek wydajności lub utrudniony rozruch. Nie uruchamiaj okapu bez prawidłowo zamontowanego filtra podczas normalnego użytkowania.
Kontrola mechaniczna dmuchawy
Przy odłączonym zasilaniu ostrożnie obróć wirnik. Powinien poruszać się bez zakleszczenia i bez ocierania o obudowę. Sprawdź również, czy w jego wnętrzu nie znajduje się ciało obce i czy przewody nie weszły w drogę łopatek.
Zablokowany wirnik nie oznacza automatycznie spalonego silnika. Najpierw usuń zabrudzenia i ustal, czy problemem nie jest odkształcona osłona albo poluzowane mocowanie. Jeżeli po oczyszczeniu wał nadal ma duży opór, wyczuwalny luz lub pracuje skokowo, bardziej uzasadniona jest wymiana kompletnej dmuchawy.
Pomiar przełącznika lub zespołu przycisków
Pomiar wykonuje się przy odłączonym urządzeniu, po wypięciu badanego elementu z obwodu. Multimetr ustaw na test ciągłości albo niski zakres rezystancji. Dla każdego położenia przycisku należy sprawdzić, czy zwierany jest właściwy tor zgodnie ze schematem danego przełącznika.
Sprawny styk powinien po wciśnięciu wykazywać bardzo małą rezystancję, a po zwolnieniu przerwę, jeśli taka jest zasada jego działania. Nie ma uniwersalnego pinoutu dla wszystkich zestawów przycisków OSS 522. Pomiar wykonany bez odłączenia przewodów może dać mylący wynik przez połączenia równoległe. Dobra ciągłość przy małym prądzie miernika nie wyklucza też wypalenia styku ujawniającego się dopiero pod obciążeniem.
Najpierw rozróżnij uszkodzenie widocznego przycisku od awarii elektrycznego przełącznika. Pęknięty lub przesunięty element mechaniczny może nie naciskać znajdującego się za nim styku, mimo że sam przełącznik jest sprawny.
Kontrola silnika i kondensatora
Rezystancję uzwojeń mierzy się po odłączeniu przewodów silnika. Przerwa w torze może oznaczać uszkodzone uzwojenie, zabezpieczenie termiczne albo przewód. Nie należy oczekiwać jednej wartości rezystancji dla całej kategorii: zależy ona od konstrukcji silnika i badanego odczepu prędkości. Samo wykazanie ciągłości nie potwierdza sprawności silnika pod obciążeniem.
Jeżeli dmuchawa ma kondensator pracy, przed pomiarem trzeba go odłączyć i bezpiecznie rozładować. Multimetr z funkcją pomiaru pojemności powinien wskazać wartość zgodną z oznaczeniem obudowy i podaną tolerancją. Wyraźnie zaniżona pojemność wspiera rozpoznanie usterki, szczególnie gdy silnik buczy i nie może wystartować. Poprawny pomiar na zimno nie wyklucza przebicia lub utraty parametrów dopiero podczas pracy.
Pomiar napięcia w pracującym okapie odbywa się w obwodzie sieciowym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i zabezpieczeń. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Serwisant może dzięki takiemu pomiarowi rozróżnić brak sterowania od usterki dmuchawy: właściwe napięcie na zasilaniu silnika, przy swobodnym wirniku i braku rozruchu, kieruje diagnostykę do silnika lub jego kondensatora. Brak napięcia wymaga sprawdzenia przycisków, przewodów i złączy. Nie należy zasilać silnika prowizorycznie ani zwierać styków sterowania.
Słaby ciąg nie zawsze oznacza uszkodzony silnik
OSS 522 może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrem węglowym. W trybie wyciągu ograniczeniem bywają zgnieciony przewód, nagromadzony tłuszcz, niedrożna kratka, zablokowana klapka zwrotna lub zbyt mały dopływ powietrza do pomieszczenia. Jeśli po uchyleniu okna przepływ wyraźnie się poprawia, problem może dotyczyć wentylacji, a nie części elektrycznej.
W trybie pochłaniacza zużyty filtr węglowy obniża skuteczność usuwania zapachów, nawet gdy wentylator pracuje prawidłowo. Filtr przeciwtłuszczowy należy regularnie czyścić zgodnie z instrukcją urządzenia. Nasycenie tłuszczem zwiększa opory przepływu i zagrożenie pożarowe. Odpowiednie elementy można znaleźć w kategorii filtry do okapów Amica.
Dostęp do części i wymiana
W okapie uniwersalnym podstawowy dostęp do dmuchawy, oświetlenia i części sterowania uzyskuje się zwykle od spodu po zdjęciu filtra przeciwtłuszczowego. Dalsza kolejność zależy od kodu wyrobu i konstrukcji osłon. Nie należy odkręcać wszystkich widocznych mocowań naraz, ponieważ część z nich może podtrzymywać szybę lub cały okap.
Przed rozłączeniem instalacji:
- Zrób zdjęcie przebiegu przewodów i położenia złączy.
- Oznacz wtyki, jeśli nie są kodowane mechanicznie.
- Podeprzyj szybę i większe elementy obudowy przed zwolnieniem mocowań.
- Nie ciągnij za przewody — chwytaj za obudowę konektora.
- Oczyść powierzchnie wokół nowej dmuchawy, aby tłuszcz nie dostał się do silnika.
Przy wymianie dmuchawy trzeba uwolnić jej obudowę z mocowań, odłączyć instalację i wyjąć zespół bez wyginania kanału ani łopatek. Po montażu sprawdź ręcznie, czy wirnik nie ociera. Przewody muszą być poprowadzone poza jego zasięgiem.
Wymieniając panel przycisków, zwróć uwagę na ustawienie popychaczy względem przełącznika. Skręcenie obudowy przy źle ułożonych przyciskach może powodować ich blokowanie lub stałe naciskanie styku. Po naprawie zamontuj filtr, uruchom kolejno wszystkie prędkości i oświetlenie oraz sprawdź, czy nie pojawiły się drgania, zapach przegrzanej izolacji lub ocieranie.
Jak dobrać szybę, dmuchawę lub przyciski do OSS 522
Nie dobieraj części wyłącznie po napisie OSS 522. Dla urządzeń Amica potrzebne są:
- pełny model z tabliczki znamionowej,
- kod wyrobu,
- 14-cyfrowy numer fabryczny.

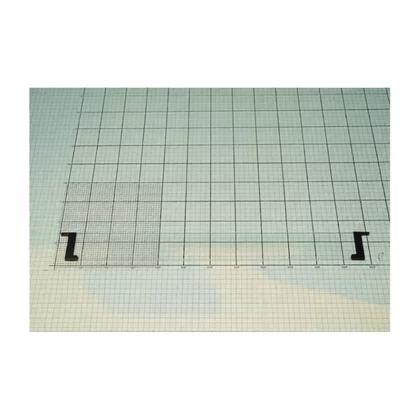

Kod wyrobu jest szczególnie ważny, ponieważ pod nazwą OSS 522 mogą występować różne konstrukcje. Dmuchawa przypisana do kodu 1161216 nie powinna być automatycznie uznawana za zgodną z urządzeniem 1160587. W przypadku szyby sprawdź dodatkowo szerokość okapu, rozstaw i rodzaj mocowań, kształt krawędzi oraz kolor. Szyba 50 cm i element przeznaczony do wersji 60 cm mogą wyglądać podobnie na zdjęciu, ale nie są zamienne.
Przy panelu porównaj liczbę i układ przycisków, sposób mocowania oraz numer katalogowy starego zespołu. Przy dmuchawie istotne są obudowa, punkty montażowe, złącza, liczba odczepów prędkości i zgodność katalogowa. Przed zamówieniem odczytaj tabliczkę znamionową; jeśli jest słabo widoczna, wykonaj wyraźne zdjęcie całej etykiety. Pozostałe grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OSS 522
Dlaczego okap OSS 522 buczy, ale wentylator się nie obraca?
Przyczyną może być zablokowany lub zatarty wirnik, kondensator o obniżonej pojemności albo uszkodzenie silnika. Najpierw odłącz okap i sprawdź swobodę obrotu wirnika. Jeśli obraca się lekko, dalsza diagnostyka powinna objąć kondensator, jeśli występuje, oraz uzwojenia silnika.
Czy brak reakcji na przyciski oznacza konieczność wymiany panelu?
Nie. Pęknięty przycisk może nie dosięgać przełącznika, a brak reakcji może również wynikać z odłączonego złącza, przerwanego przewodu lub braku zasilania. Panel warto wymieniać dopiero po kontroli części mechanicznej i ciągłości jego styków.
Dlaczego wentylator działa, ale okap słabo pochłania opary?
Sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność kanału, klapkę zwrotną i dopływ powietrza do kuchni. Jeżeli silnik osiąga wszystkie prędkości i nie wydaje nietypowych dźwięków, przyczyna może znajdować się poza dmuchawą.
Czy każda dmuchawa opisana jako część do OSS 522 będzie pasować?
Nie. Nazwa OSS 522 może dotyczyć różnych kodów wyrobu, w tym 1160587 i 1161216. Zgodność trzeba potwierdzić na podstawie kodu wyrobu, 14-cyfrowego numeru fabrycznego oraz numeru katalogowego części.
Czy szybę do okapu można dobrać tylko według szerokości?
Szerokość jest ważna, ale niewystarczająca. Należy także porównać mocowania, rozstaw otworów, profil, kolor i katalogowe przypisanie do konkretnego kodu urządzenia. Podobna szyba z okapu 60 cm nie zastąpi elementu wersji 50 cm.
